Neuerscheinung
Optische Verfolgung
Blaue Multi-Linien-Laser

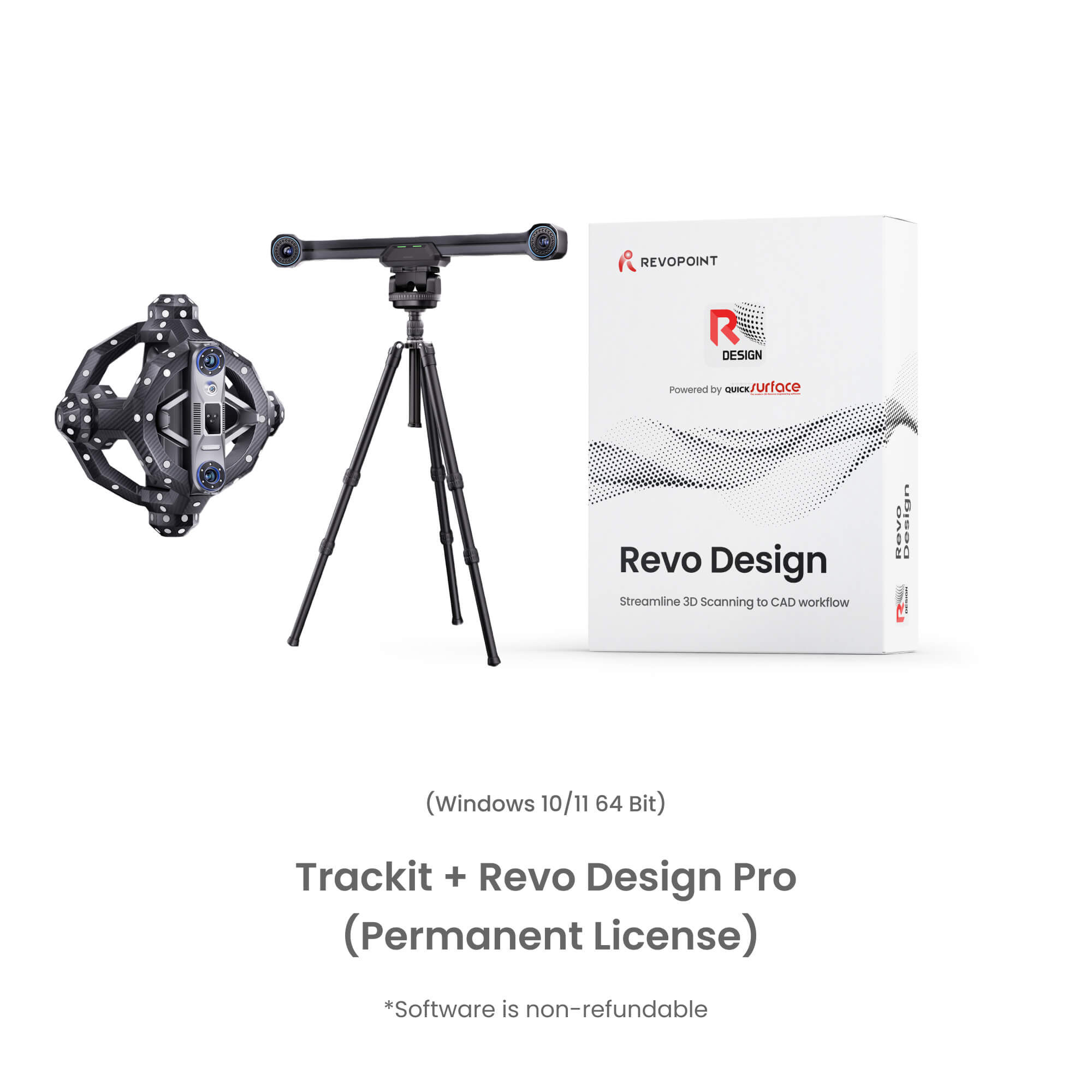

Revopoint Trackit: Optischer Tracking-3D-Scanner für markierungsfreie Scans
Wir bieten:
- 24/7-Kundenservice
- Persönliche kostenlose Einzelschulungen
- Sofortige Proforma-Rechnung
Schnellscans: 30 blaue
Laser-Kreuzlinien
Volumetrische Genauigkeit
0,02 mm + 0,04 mm x L(m)
Kleine (10 mm) bis große
Objekte (6 m) erfassen
Markerfreie Scans
Basisstation-
Neupositionierung
Vollautomatisierter
Kalibrierungsprozess
📩 Der Aktivierungscode wird nach dem Kauf des Softwarebundles per E-Mail gesendet. 📬
Genauer ansehen
Duale Blaulaser-Erfassungsmodi
Schnelle Scans: 30 Kreuzlinien
Scannen Sie Oberflächen effizient, auch dunkle oder glänzende,
ohne Scan-Spray zu verwenden.
Tiefenloch-Scans:
Einzellinien-Laser
Erfassen Sie feinste Details wie Zahnradverzahnungen, tiefe Löcher, Spalten und vertiefte Bereiche vollständig.
Standalone-Handheld-Scans
Wechseln Sie von Tracking-Scans zu eigenständigen Handheld-3D-Scans, um verborgene
oder innere Bereiche zu erfassen, die von der Basisstation nicht gesehen werden.
Hochpräzise Scans – klein bis groß
Volumetrische Genauigkeit: 0,02 + 0,04 mm × L (M)
Scanner-Genauigkeit: bis zu 0,02 mm
Markerlose Scans
Führen Sie markerlose Laserscans von detailreichen und detailarmen Objekten durch. Trackits optisches Tracking verfolgt die Scanner-Position in Echtzeit.
Einfaches Scannen großer Werkstücke
Maximaler Tracking-Bereich: 3260 × 2845 mm bei 4000 mm
Einfache Handhabung: 6-Meter-Kabel
Tracker-Arbeitsabstand: 1,5 bis 4 m
Autokalibrierung
Gewährleisten Sie Genauigkeit und Zuverlässigkeit und überspringen Sie komplexe Kalibrierungsprozesse mit Trackits Autokalibrierungssystem.
Robuster Kohlefaserrahmen
Vermeiden Sie Genauigkeitsfehler durch Rahmenverformung und Marker-Verschiebung mit Trackits langlebigem, einteiligem Kohlefaserrahmen.
Professionelle Transportkoffer
Transportieren und lagern Sie Trackit und Tracker sicher im mitgelieferten, schützenden Tragekoffer.
Realistische Texturabbildung
Erfassen Sie die Oberflächentextur eines Objekts und erstellen Sie lebendige 3D-Modelle mit Trackits hochauflösender RGB-Kamera.
Kostenlose Nachbearbeitungssoftware:
Revo Track
Revo Track ist eine benutzerfreundliche, kostenlose Software zum
Scannen, Bearbeiten, Verarbeiten und Kalibrieren.
Exportformate: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Intelligente Echtzeit-Temperaturüberwachung
Sichert optimalen Betrieb und verhindert temperaturabhängige Genauigkeitsabweichungen, um die hohe Präzision zu erhalten.

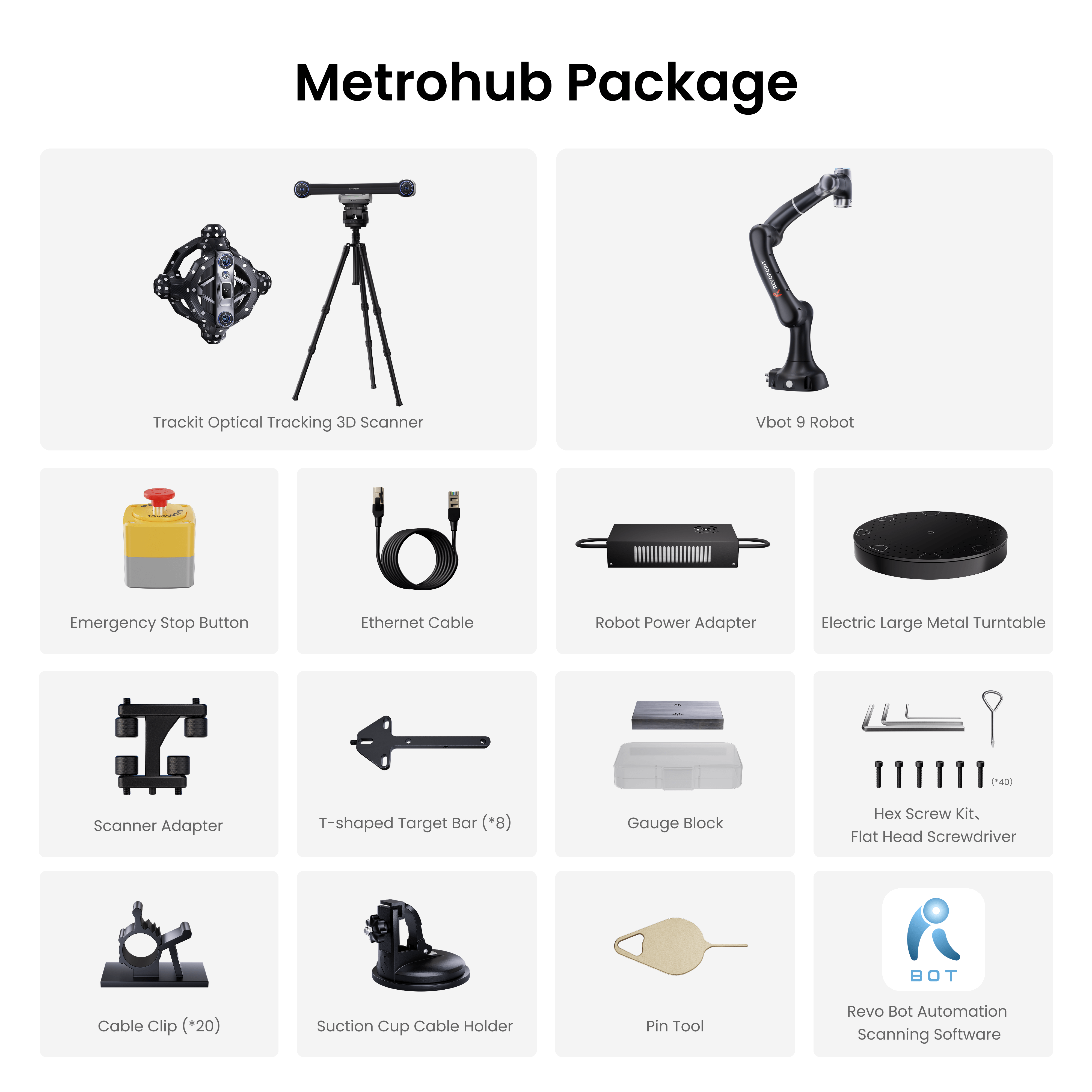

Automatisierte Metrohub-3D-Scans
Steigern Sie die Produktivität mit Metrohub. Die Kombination aus Roboter und Trackit ermöglicht automatisiertes Batch-3D-Scannen und Messen in Labor- und Produktionsumgebungen.

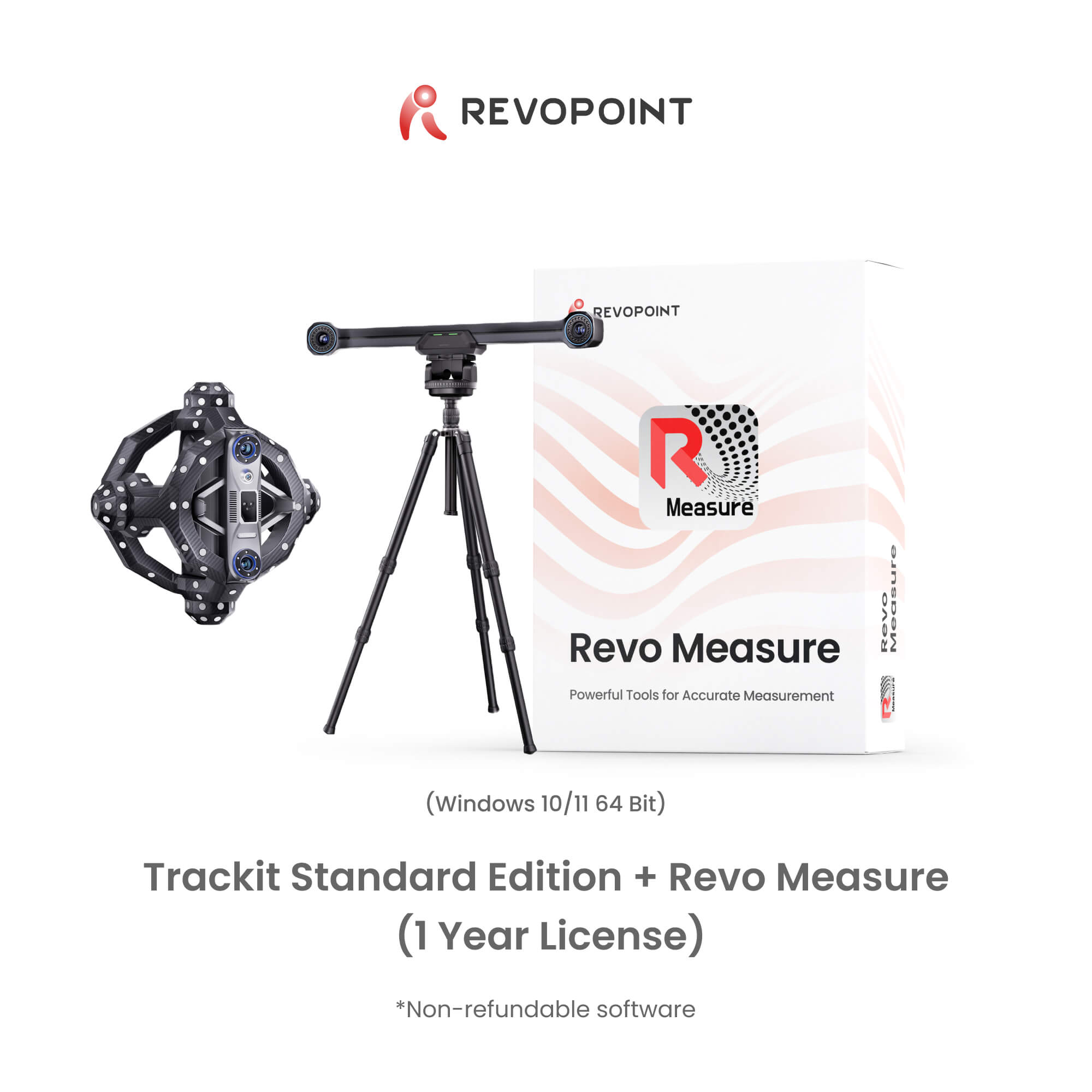

Revo Measure: Leistungsstarke Werkzeuge für präzise Messungen
Bewerten Sie Form, Abmessungen und Qualität durch Vergleich von Punktwolken- oder Mesh-Daten mit CAD-Modellen
oder Zeichnungen. Nahtlose Ein-Klick-Integration mit Revo Track gewährleistet einen reibungslosen
und effizienten Qualitätskontroll-Workflow.
Trackit's Modelle-Galerie

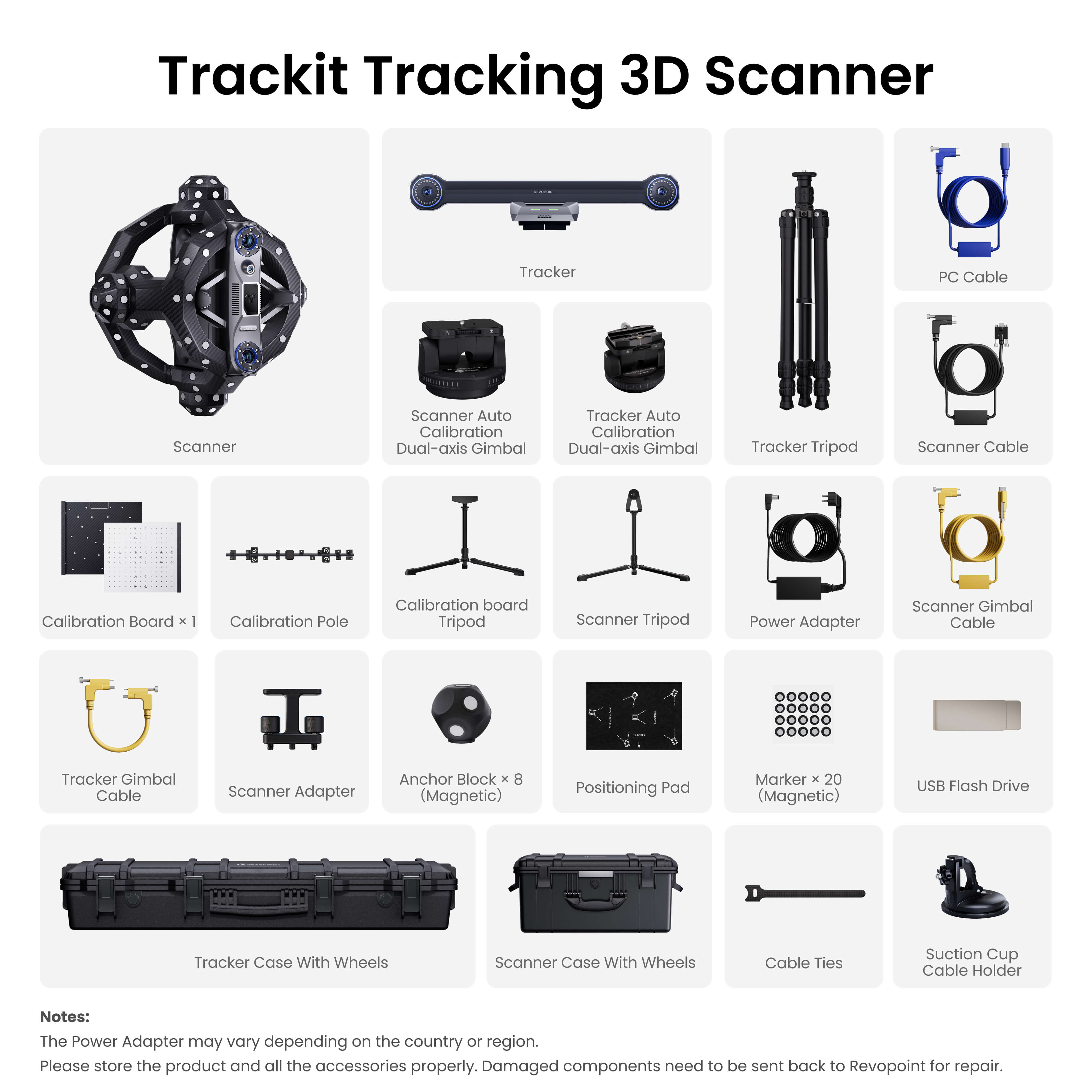

Was ist im Lieferumfang enthalten?
Trackit Tracking 3D Scanner
Scanner
Tracker
Tracker-Stativ
Scanner Auto-Kalibrierung
Dual-Achsen-Gimbal
Tracker Auto-Kalibrierung
Dual-Achsen-Gimbal
Kalibrierungsboard × 1
Kalibrierungsstange
Kalibrierungsboard-Stativ
Scanner-Stativ
Netzadapter
PC-Kabel
Scanner-Kabel
Scanner-Gimbal-Kabel
Tracker-Gimbal-Kabel
Kabelbinder
Marker × 20
(Magnetisch)
Ankerblock × 8
(Magnetisch)
Positionierungspad
Scanner-Adapter
USB-Flash-Laufwerk
Tracker-Case mit Rädern
Scanner-Case mit Rädern
Saugnapf-Kabelhalter
Hinweise:
1. Der Netzadapter kann je nach Land oder Region variieren.
2. Bitte lagern Sie das Produkt und alle Zubehörteile ordnungsgemäß.
3. Beschädigte Komponenten müssen zur Reparatur an Revopoint zurückgesendet werden.
Spezifikationen
3D Scanner
Tracker
Bewertungen auf YouTube
FAQ
Was zeichnet Trackit aus?
Trackit ist Revopoints neuester 3D-Tracking-Scanner. Er verfügt über einen hochpräzisen 3D-Scanner und eine optische Tracking-Einheit, speziell für detaillierte Scans und Messungen in industriellen Anwendungen. Das Trackit-System ermöglicht die schnelle Erfassung von 3D-Punktwolken für kleine und große Objekte – ganz ohne Marker-Vorbereitung.
Was ist der Unterschied zwischen den beiden Scan-Modi von Trackit?
(1) 30 blaue Kreuzlaserlinien: Ermöglicht hochpräzises und effizientes Scannen von Oberflächen, inklusive direkter Erfassung von schwarzen, reflektierenden und metallischen Materialien.
(2) 1 blaue Einzellasernlinie: Projiziert eine hochwertige Laserlinie für präzises Scannen schmaler Bereiche wie tiefer Bohrungen oder Rillen, um komplexe Strukturen lückenlos zu erfassen.
Hat Trackit einen eingebauten Akku? Kann der Scanner per WLAN mit einem PC verbunden werden?
Nein, der 3D-Scanner und die optische Tracking-Basisstation von Trackit haben keine eingebauten Akkus und benötigen ein Netzteil.Nein, der Scanner kann nur per USB-3.0-Kabel mit einem PC verbunden werden.
Beeinflusst die Temperatur die Nutzung und Scan-Genauigkeit?
Trackit ist mit hochempfindlichen Temperatursensoren ausgestattet, die Schwankungen in Echtzeit überwachen. Die Software zeigt eine Temperaturvisualisierung an, die den aktuellen Status von Tracker und Scanner darstellt. Warnhinweise zeigen an, ob die Geräte optimal arbeiten, um temperaturbedingte Genauigkeitsverluste zu vermeiden und die Scanpräzision zu gewährleisten.
Können die 3D-Modelle in Designsoftware importiert werden?
Ja, Revo Track unterstützt verschiedene Dateiformate für die meisten Designprogramme wie QUICKSURFACE, Geomagic, PolyWorks, Blender, Maya, Rhino, ZBrush, Fusion 360 usw.
Punktwolkenmodell: PLY, OBJ, ASC
Netzmodell: PLY, OBJ, STL, FBX, GLTF, 3MF
Texturmodell: PLY, OBJ, FBX, GLTF
Welche PC-Anforderungen hat Trackit?
Mindestanforderungen:
Betriebssystem: Windows 10/11 (64-Bit)
RAM: ≥ 32 GB
CPU: Intel i7 13. Gen oder besser / AMD Ryzen 7 ab der 7000er-Serie
GPU: NVIDIA GeForce RTX 3060 (8 GB)
Empfohlene Anforderungen:
Betriebssystem: Windows 10/11 (64-Bit)RAM: ≥ 64 GB
CPU: Intel i9 12. Gen oder besser
GPU: NVIDIA RTX 4060 (8 GB) oder besser
Kann der Scanner unabhängig verwendet werden?
Der Scanner kann eigenständig hochpräzise Scans von kleinen bis mittelgroßen Objekten durchführen.
Dieser Modus erfordert das Anbringen von Markern. Hinweis: Auch im Einzelbetrieb benötigt der Scanner Stromversorgung und Datenübertragung über den Tracker.
Kann Trackit Menschen oder Tiere scannen?
Kurze Exposition mit Lasern der Klasse 1 ist zwar augensicher, dennoch wird vom Scannen von Gesichtern abgeraten – direkter Lasterkontakt mit den Augen kann zu Reizungen führen. Das Scannen anderer Körperteile (außer Gesicht) im Normalabstand ist unbedenklich, die Software bietet Echtzeit-Abstandsführung.
Für optimale Gesichts- oder Körperscans empfehlen wir die Modelle Revopoint MIRACO Pro oder POP 3 Plus.
Klasse-1-Laser sind generell für Menschen augensicher. Trackit eignet sich auch für Tierscans, jedoch sollte direkter Kontakt mit Augen/Gesicht des Tieres vermieden werden, um unerwünschte Reaktionen zu vermeiden.
Kann Trackit elektronische Bauteile scannen? Beschädigt der Laser die Komponenten?
Empfindliche Elektronik wird nicht beschädigt, wenn sie mindestens 200 mm entfernt ist. Es ist darauf zu achten, dass die Bauteile nicht direkt neben dem Laserausgang des Scanners positioniert werden, da dieser Bereich eine hohe Energiedichte der Laseremissionen aufweist.
Was ist der Betriebstemperaturbereich von Trackit?
Für optimale Genauigkeit empfehlen wir eine Umgebungstemperatur zwischen 20 °C und 25 °C (68 °F bis 77 °F).
Wie wird Trackit kalibriert?
Die Kalibrierung umfasst zwei Komponenten: Tracking-System und Scanner. Das Tracking-System lässt sich vollautomatisch per Software und 2-Achsen-Gimbal kalibrieren. Der Scanner erfordert manuelle Kalibrierung. Details finden Sie im Trackit Quick Start Guide oder in Video-Tutorials auf unserem YouTube-Kanal „Revopoint 3D“.
Welche Sprachen unterstützt Revo Scan?
Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Englisch, Französisch, Deutsch, Italienisch, Spanisch, Russisch, Portugiesisch und Türkisch.
