Neuerscheinung
Multi-line Blue Laser Scan
Revopoint MetroY & MetroY Pro: Drahtlose blaue Laser-3D-Scanner für kleine bis mittlere Werkstücke
5 Blaulaser-Scanmodi
Schnellscans:
Bis zu 34 Kreuzlinien

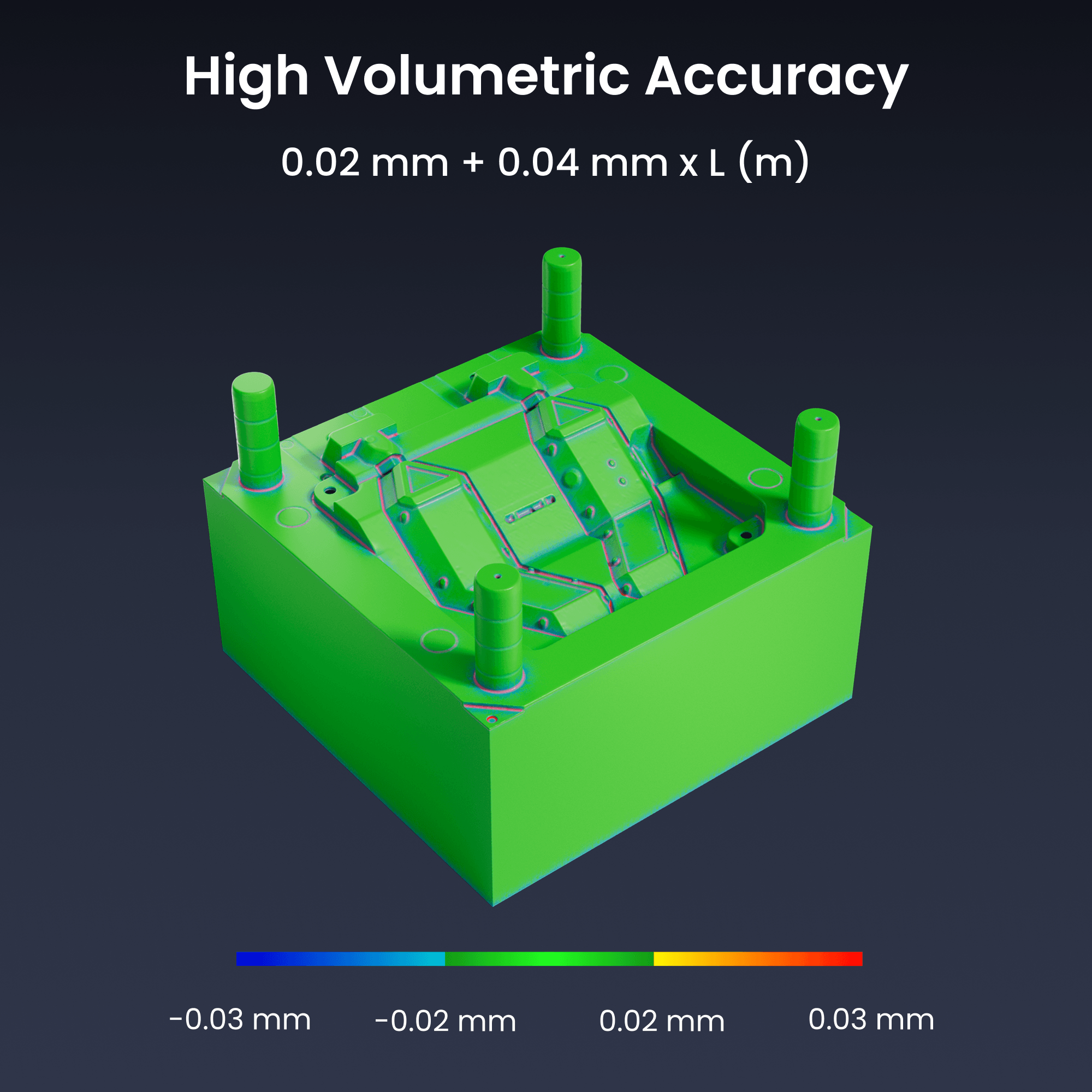

Volumetrische Genauigkeit:
0,02 + 0,04 mm × L (m)
Scanvolumen:
Klein bis mittel
Hochgeschwindigkeitsscans:
Bis zu XXXX Punkte/Sek.
Abstand der Fusionspunkte:
bis 0,05mm
Keine Sprühhilfe benötigt:
Scannt glänzende & dunkle Oberflächen
Konnektivität:
USB-C-zu-PC & Wi-Fi 6
Kostenloser Versand für die meisten 3D-Scanner, schneller Erhalt in 3-5 Tagen. Software ist nicht erstattungsfähig, schnelle digitale Lieferung per E-Mail.
Für mehr Präzision konstruiert
Von komplexen Geometrien bis zu schwer erfassbaren Oberflächen – die drei
Blaulaser-Scanmodi der MetroY-Serie liefern die richtigen Werkzeuge für jede Aufgabe.
Erfassen Sie mühelos flache, glänzende oder schwarze Oberflächen – ganz ohne Sprühhilfe.
Der Blaulaser-Kreuzlinienmodus des MetroY scannt mit bis zu 1,7 millionen Punkten pro
Sekunde für schnelle, präzise Ergebnisse.
Erfassen Sie noch mehr mit dem MetroY Pro
Noch flexibler: MetroY Pro bietet zwei Vollfeld-Strukturlicht-Scanmodi mit Blaulaser.
Erfassen Sie detailreiche Werkstücke ohne Marker in Sekunden – mit 62 leistungsstarken Blaulaserlinien und Punktwolkenerfassung von bis zu 7 Millionen Punkten/Sek. für schnelle, präzise 3D-Daten.
Intelligenter scannen: 5 Modi für alle Herausforderungen
Verwalten Sie komplexe Geometrien und Oberflächen effizient mit den 5 Scan-Modi des MetroY Pro. Seine fortschrittliche blaue Laserlinienmatrix unterstützt die Modi Überkreuzlinien, Parallellinien und Einzel-Laserlinie, während sein blauer Lichtprojektor schnelle Scans im manuellen Modus (Vollfeld) und einen ultra-detaillierten automatischen Drehteller-Modus ermöglicht.
Präzision, die überzeugt
Erfassen Sie jede geometrische Komplexität für präzise 3D-Modelle – ob für Messungen oder Reverse Engineering via Scan-to-CAD.
Flexibles Scannen
Drahtloses Scannen
Nutzen Sie den MetroY kabellos mit voller Bewegungsfreiheit. Der Scanner überträgt Scans in Echtzeit via Wi-Fi 6, verarbeitet Daten mit Ihrer PC-Hardware und zeigt Live-Feedback auf Revo Mirror (Smartphone/Monitor) an. So erkennen Sie sofort fehlende Daten oder tote Winkel beim Umrunden des Objekts.
Echtfarben für echte Ergebnisse
Die HD-RGB-Kamera erfasst detaillierte Oberflächentexturen für lebensechte 3D-Visualisierungen. Die Daten lassen sich in Revo Measure für präzise Messungen und professionelle Reports nutzen.
MetroY Pro erweitert Ihre Möglichkeiten mit verbessertem Farbscanning durch Auto Turntable Mode für konsistente Texturausrichtung und saubere, präzise Ergebnisse.
Echtzeit-
Temperaturüberwachung
Um eine hohe 3D-Scan-Genauigkeit aufrechtzuerhalten, integriert die MetroY-Serie hochsensible Temperatursensoren, die Schwankungen überwachen und die Temperatur des Scanners in Echtzeit anzeigen. Diese Funktion gewährleistet einen optimalen Betrieb und verhindert temperaturbedingte Genauigkeitsabweichungen.
Revo Metro - Kostenlose Scan-Software
Erstellen Sie intuitiv 3D-Modelle in vier einfachen Schritten mit der leistungsstarken, kostenlosen Revo Metro Software von MetroY.
Funktioniert auf: Windows, macOS
Exportformate: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Granulare Scan-Einstellungen für eine präzise Steuerung des Scanprozesses und optimale Punktwolkenerfassung. Stellen Sie einen perfekten Scan mit
Echtzeit-Punktwolkenüberwachung sicher, um zu prüfen, ob Sie genügend Daten erfasst haben.
Vereinfachen Sie die Umwandlung von 3D-Scan-Daten in CAD mit Revo Design. Ausgestattet mit leistungsstarken Werkzeugen für Netzbearbeitung, freie und parametrische Modellierung und Scan-zu-CAD-Workflows, ist Revo Design ideal für Reverse Engineering, Produktentwicklung und Industriedesign.
In Revo Scan erstellte Modelle können direkt in Revo Measure importiert werden. Revo Measure ist eine professionelle 3D-Messtechnik-Software, die Form, Abmessungen und Qualität bewertet, indem sie Punktwolken- oder Netzdaten mit CAD-Modellen oder Zeichnungen vergleicht. Eine nahtlose Ein-Klick-Integration mit Revo Scan gewährleistet einen reibungslosen und effizienten Qualitätskontrollworkflow.
Aufgenommen mit MetroY & MetroY Pro
Mehr erfahren >
Lieferumfang
MetroY
MetroY 3D Scanner
USB Type-C zu Type-C Kabel
Netzadapter*
Marker
Kalibrierungsbrett
Tragetasche
MetroY Pro
MetroY Pro 3D Scanner
USB Type-C zu Type-C Kabel
Netzadapter*
Marker
Kalibrierungsbrett
Tragetasche
Stativ
Dual-Achsen-Drehteller
Musterbüste
Mobiles Kit (3. Generation)
Hinweise:
Der Netzadapter kann je nach Land oder Region variieren.
YouTube-Bewertungen
MetroY vs. MetroY Pro
|
Produktname
|
MetroY
|
MetroY Pro
|
|
Typ des Scannens
|
Tragbar
|
Tragbar und Desktop
|
|
Technologie
|
Multi-line Laser Scan
|
Multi-line Laser Scan und Full-field Structured Light Scan
|
|
Größe des scanbaren Objekts
|
Klein bis Mittel
|
Klein bis Mittel
|
|
Einzelbildpräzision, bis zu
|
0,01 mm
|
0,01 mm
|
|
Einzelbildgenauigkeit, bis zu
|
0,02 mm
|
0,02 mm
|
|
Volumetrische Genauigkeit
|
0,02 mm + 0,04 mm × L (m),
Länge des Objekts in Metern.
|
0,02 mm + 0,04 mm × L (m),
Länge des Objekts in Metern.
|
|
Abstand der verschmolzenen Punkte, bis zu
|
0,05 mm
|
0,05 mm
|
|
Arbeitsabstand
|
200 ~ 400 mm
|
200 ~ 400 mm
|
|
Einzelerfassungsbereich bei nächster Entfernung
|
123 × 130 mm bei 200 mm
|
152 × 138 mm bei 200 mm
|
|
Einzelner Erfassungsbereich im weitesten Abstand
|
290 × 260 mm bei 400 mm
|
332 × 276 mm bei 400 mm
|
|
Winkelbetrachtungsfeld (H x V)
|
43 × 33°
|
49 × 38°
|
|
Minimales Scanvolumen
|
10 × 10 × 10 mm
|
10 × 10 × 10 mm
|
|
Maximales Scanvolumen
|
1 × 1 × 1 m
|
1 × 1 × 1 m
|
|
Scangeschwindigkeit, bis zu
|
Multi-line Laser Scan:
1.500.000 Punkte/s
|
Multi-line Laser Scan: 1.700.000 Punkte/s
Full-field Structured Light Scan: 7.000.000 Punkte/s
|
|
RGB-Kamera-Auflösung
|
2 Megapixels
|
2 Megapixels
|
|
Farb-Scannen
|
Ja
|
Nur im Auto-Drehteller-Modus
|
|
Verfolgungmethoden
|
Marker, Globaler Marker
|
Merkmal, Marker, Globaler Marker
|
|
Scannen im Freien
|
Nein
|
Nein
|
|
3D-Lichtquelle
|
30 blaue Kreuzlaserlinien
15 blaue parallele Laserlinien
1 blaue Einzellaserlinie
|
34 blaue Kreuzlaserlinien
15 blaue parallele Laserlinien
1 blaue Einzellaserlinie
62 blaue Vollfeld-Strukturlichtlinien
|
|
Fülllicht
|
12 blaue LEDs
|
12 blaue LEDs
|
|
CPU
|
4-Kern ARM, 2,0 GHz
|
4-Kern ARM, 2,0 GHz
|
|
Eingebautes Chip-Computing
|
Tiefenberechnung
|
Tiefenberechnung
|
|
Tasten
|
4
|
4
|
|
Minimale PC-Anforderungen
|
macOS
CPU: M3 Pro/M4
RAM ≥ 18GB
Windows
CPU: Intel i7 der 13. Generation oder AMD Ryzen 7 5800
RAM ≥ 32GB
GPU: NVIDIA GeForce RTX 3060 (8 GB)
Hinweis:1. Falls Sie sich bezüglich der CPU-Konfiguration unsicher sind, stellen Sie bitte sicher, dass die CPU über mindestens 8 Kerne, 16 Threads und eine Basisfrequenz von ≥2,4 GHz verfügt.
2. Nur im Laserlinien-Scanmodus wird eine dedizierte Grafikkarte zur Beschleunigung benötigt. AMD- und Mac-GPUs unterstützen die Beschleunigung derzeit nicht.
|
macOS
CPU: M3 Pro/M4
RAM ≥ 18GB
Windows
CPU: Intel i7 der 13. Generation oder AMD Ryzen 7 5800
RAM ≥ 32GB
GPU: NVIDIA GeForce RTX 3060 (8 GB)
Hinweis:1. Falls Sie sich bezüglich der CPU-Konfiguration unsicher sind, stellen Sie bitte sicher, dass die CPU über mindestens 8 Kerne, 16 Threads und eine Basisfrequenz von ≥2,4 GHz verfügt.
2. Nur im Laserlinien-Scanmodus wird eine dedizierte Grafikkarte zur Beschleunigung benötigt. AMD- und Mac-GPUs unterstützen die Beschleunigung derzeit nicht.
|
|
Empfohlene PC-Anforderungen
|
macOS
CPU: M4 Pro or better
RAM ≥ 24GB
Windows
CPU: Intel i9 der 12. Generation oder besser
RAM ≥ 64GB
GPU: NVIDIA RTX 4060 (8 GB) oder besser
|
macOS
CPU: M4 Pro or better
RAM ≥ 24GB
Windows
CPU: Intel i9 der 12. Generation oder besser
RAM ≥ 64GB
GPU: NVIDIA RTX 4060 (8 GB) oder besser
|
|
Kompatible Betriebssysteme
|
Windows 10/11 (64-Bit), macOS 11.0 (bald verfügbar) oder neuer
|
Windows 10/11 (64-Bit), macOS 11.0 (bald verfügbar) oder neuer
|
|
Dateiformate zur Ausgabe
|
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
|
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
|
|
Druckfertige 3D-Modelle
|
✔
|
✔
|
|
Wi-Fi
|
6
|
6
|
|
Anschluss-Typ
|
USB Typ-C auf Typ-C
|
USB Typ-C auf Typ-C
|
|
Power Requirements
|
DC 12V, 3A
|
DC 12V, 3A
|
|
Scanner Gewicht
|
447 g
|
450 g
|
|
Abmessungen (L x B x H)
|
211 × 94 × 47 mm
|
211 × 94 × 47 mm
|
|
Scannen von Spezialobjekten
|
Die Verwendung von Scan-Sprühhilfe wird beim Scannen von transparenten oder spiegelnden Oberflächen empfohlen.
|
Die Verwendung von Scan-Sprühhilfe wird beim Scannen von transparenten oder spiegelnden Oberflächen empfohlen.
|
|
Benutzer Rekalibrierung
|
Ja
|
Ja
|
|
Unterstütztes Zubehör
|
Marker-Block-Set, Mobile Kit (3. Generation)
|
Marker-Block-Set, Mobile Kit (3. Generation), Zweiachsiger-Drehtisch
|
|
Hinweis:
|
1. Präzision beschreibt, wie nah wiederholte Messungen desselben Objekts aus einem einzigen Winkel zueinander sind. Genauigkeit beschreibt, wie nah ein gemessener Wert aus einem einzigen Winkel an dem tatsächlichen (wahren) Wert ist. Beide wurden in einer kontrollierten Laborumgebung erfasst. Die tatsächlichen Ergebnisse können je nach Betriebsumgebung variieren.
2. Sicherheitstipps für Laser der Klasse 1:
1) Das Produkt verwendet einen Laserprojektor der Klasse 1. Vermeiden Sie es, ihn aus kurzer Distanz direkt anzusehen! Bitte beziehen Sie sich auf das Standarddokument für Laser der Klasse 1 für weitere Details.
2) Um die Reflexion des Lasers zu vermeiden, vermeiden Sie es, reflektierende Oberflächen wie Spiegel oder Glas im Weg des Laserstrahls zu platzieren.
3. Dieses Produkt hat blinkende Lichter, die für Personen mit photosensibler Epilepsie möglicherweise nicht geeignet sind.
4. Wenn Sie sich über die CPU-Konfiguration nicht sicher sind, stellen Sie bitte sicher, dass die CPU über Kerne≥8, Threads≥16 und eine Grundfrequenz ≥2,4GHz verfügt.
|
1. Präzision beschreibt, wie nah wiederholte Messungen desselben Objekts aus einem einzigen Winkel zueinander sind. Genauigkeit beschreibt, wie nah ein gemessener Wert aus einem einzigen Winkel an dem tatsächlichen (wahren) Wert ist. Beide wurden in einer kontrollierten Laborumgebung erfasst. Die tatsächlichen Ergebnisse können je nach Betriebsumgebung variieren.
2. Sicherheitstipps für Laser der Klasse 1:
1) Das Produkt verwendet einen Laserprojektor der Klasse 1. Vermeiden Sie es, ihn aus kurzer Distanz direkt anzusehen! Bitte beziehen Sie sich auf das Standarddokument für Laser der Klasse 1 für weitere Details.
2) Um die Reflexion des Lasers zu vermeiden, vermeiden Sie es, reflektierende Oberflächen wie Spiegel oder Glas im Weg des Laserstrahls zu platzieren.
3) Um die Reflexion des Lasers zu vermeiden, vermeiden Sie es, reflektierende Oberflächen wie Spiegel oder Glas im Weg des Laserstrahls zu platzieren.
3. Dieses Produkt hat blinkende Lichter, die für Personen mit photosensibler Epilepsie möglicherweise nicht geeignet sind.
4. Wenn Sie sich über die CPU-Konfiguration nicht sicher sind, stellen Sie bitte sicher, dass die CPU über Kerne≥8, Threads≥16 und eine Grundfrequenz ≥2,4GHz verfügt.
|
FAQ
Welche Technologie verwenden MetroY und MetroY Pro?
MetroY nutzt Multi-Line-Blaulaser für Scans. MetroY Pro verwendet entweder Multi-Line-Blaulaser oder blaues Vollfeld-Strukturlicht für Scans.
Was ist die empfohlene Scan-Größe für MetroY/MetroY Pro?
Empfohlene Scan-Größe: 10 × 10 × 10 mm bis 1 × 1 × 1 m (von Kleinteilen bis mittelgroßen Industriekomponenten).
Hat MetroY / MetroY Pro einen eingebauten Akku?
Nein, MetroY / MetroY Pro benötigt das mitgelieferte Netzteil oder eine Powerbank als Stromquelle.
Verfügt MetroY / MetroY Pro über eine Kühlung, um die Genauigkeit bei längeren Scans aufrechtzuerhalten?
Ja, die Lüfter von MetroY / MetroY Pro leiten Wärme ab und halten die Temperatur stabil. Sowohl der Bildsensor als auch die CPU verfügen über Echtzeit-Temperatursensoren, die kleine Abweichungen ausgleichen und die Genauigkeit sicherstellen.
Sind mehrere Scans derselben Oberfläche genauer als ein einzelner Scan?
Bei Verwendung von Laserscanmodi ist das wiederholte Scannen derselben Oberfläche entscheidend, da mehrfaches Scannen aus verschiedenen Winkeln dazu beiträgt, dass das Modell "grün" wird, was ein hochwertigeres Modell bedeutet.
Können MetroY / MetroY Pro zum Scannen von Gesichtern oder Körpern in einem der verfügbaren Modi verwendet werden?
Das Scannen von Gesichtern wird in keinem Modus empfohlen, da direkte Laserexposition für die Augen ein Risiko darstellt. Das Scannen anderer Körperteile (außer dem Gesicht) in normalem Arbeitsabstand gilt jedoch als sicher. Die Software bietet eine Echtzeit-Abstandsanzeige zur Unterstützung.
Für das Scannen von Gesichtern oder Körpern sind Revopoint MIRACO Pro, POP 3 Plus oder RANGE 2 die beste Option.
Kann ich während eines Scans den Scanmodus wechseln?
Ja, aber nur innerhalb desselben Tracking-Modus. Klicken Sie dazu auf die Schaltfläche "Finish", wählen Sie "Continue", wechseln Sie in einen anderen Modus und setzen Sie den Scan fort. Für komplexe oder große Objekte verwenden Sie verschiedene Scanmodi, um Daten aus verschiedenen Abschnitten zu erfassen, und führen Sie sie dann mit der Revo Metro-Software zu einem genaueren 3D-Modell zusammen.
Was ist der Unterschied zwischen MetroY und MetroY Pro?
(1) Technisch: MetroY nutzt Multi-Line-Lasertechnologie; MetroY Pro verwendet Multi-Line-Laser und blaues Vollfeld-Strukturlicht.
(2) Scanmodi: MetroY unterstützt drei handgehaltene Multi-Line-Laser-Scanmodi: 30 Kreuzlinienlaser, 15 parallele Laserlinien und einen Einzellinien-Lasermodus. MetroY Pro unterstützt fünf Scanmodi: 34 Kreuzlinienlaser, 15 parallele Laserlinien, einen Einzellinienlaser sowie einen handgehaltenen Vollfeld-Strukturlichtmodus und einen automatischen Drehteller-Scanmodus.
(3) Scangeschwindigkeit: MetroY Multi-Line-Laser-Scanning unterstützt bis zu 1.500.000 Punkte pro Sekunde. MetroY Pro Multi-Line-Laser-Scanning erreicht bis zu 1.700.000 Punkte pro Sekunde, und das Vollfeld-Strukturlichtscanning unterstützt bis zu 7.000.000 Punkte pro Sekunde.
Was ist der Unterschied zwischen MetroX und MetroY Pro?
(1) Scanmodi: MetroX unterstützt 4 Scanmodi, darunter 2 handgehaltene Multi-Line-Laser-Scanmodi (14 Laser-Kreuzlinienmodus und 7 Laser-Parallellinienmodus), 1 handgehaltener Vollfeld-Strukturlicht-Scanmodus und automatischer Drehteller-Scanmodus; MetroY Pro unterstützt 5 Scanmodi, darunter 3 handgehaltene Multi-Line-Laser-Scanmodi (34 Laser-Kreuzlinienmodus, 15 Laser-Parallellinienmodus und Einzellinien-Lasermodus), 1 handgehaltener Vollfeld-Strukturlicht-Scanmodus und automatischer Drehteller-Scanmodus.
(2) Scangeschwindigkeit: MetroX erreicht eine maximale Scangeschwindigkeit von 800.000 Punkten/Sekunde im Multi-Line-Laser-Scanning und 7.000.000 Punkten/Sekunde im Vollfeld-Strukturlicht-Scanning. MetroY Pro erreicht dagegen bis zu 1.700.000 Punkten/Sekunde im Multi-Line-Laser-Scanning und 7.000.000 Punkten/Sekunde im Vollfeld-Strukturlicht-Scanning.
(3) Verbindungsmethoden: MetroX verfügt nur über eine USB-Verbindung. MetroY Pro kann sowohl per USB als auch per Wi-Fi verbunden werden und wird auch von Powerbanks mit Strom versorgt.
Muss ich Marker während der Scans verwenden?
Marker sind für den Laserscanmodus entscheidend. Platzieren Sie die Markerpunkte in einem unregelmäßigen Muster. Halten Sie während des Scannens mindestens fünf Markerpunkte im Sichtfeld. Für beste Genauigkeit befestigen Sie die Marker an flachen statt an gewölbten Oberflächen. Vermeiden Sie außerdem die Verwendung von weichen Unterlagen oder Tüchern mit Markern.
Muss ich die Software separat kaufen?
Nein, MetroY / MetroY Pro enthält die kostenlose Software Revo Metro. Sie ist mit Windows und macOS kompatibel und ermöglicht das Scannen, Bearbeiten, Zusammenführen und Importieren/Exportieren von Modellen offline.
Welche Formate kann Revo Metro exportieren?
Revo Metro kann Ihre Modelle in PLY, OBJ, STL, ASC, 3MF, GLTF und FBX exportieren, um die Kompatibilität mit den meisten 3D-Modellierungs-, Slicer- und CAD-Softwareprogrammen zu gewährleisten.
Punktwolkenmodell: PLY, OBJ, ASC
Netzmodell: PLY, OBJ, STL, FBX, GLTF, 3MF
Texturmodell: PLY, OBJ, FBX, GLTF
