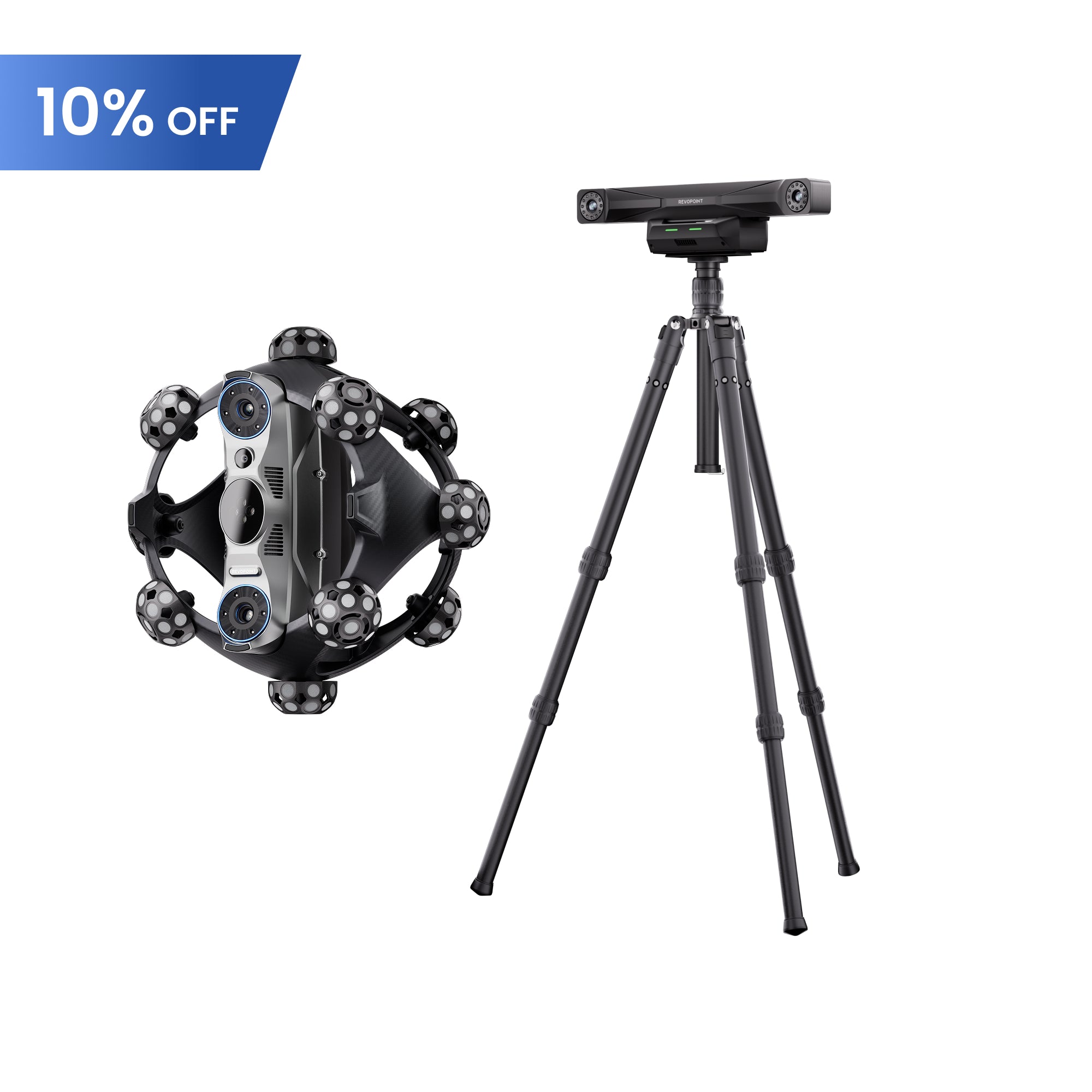

Revopoint Trackit SR: Kabelloser 3D-Scanner mit optischer Verfolgung für markerfreies Scannen
· Kabelloses Scannen – Frei bewegen
· 30 Kreuzlaser
· 17 parallele Laserlinien
· Einzel-Laser
· Markerfreies Scannen
· Objekte zwischen 10 mm und 4 m erfassen
· Effizienter Kalibrierungsworkflow
· Tragbar und leicht
· Intelligente Temperaturüberwachung
· Texturerfassung – Lebendige 3D-Modelle
Vorbestellte Geräte werden ab dem 15. Juli versandt. Software ist vom Umtausch ausgeschlossen, schnelle digitale Lieferung per E-Mail.
Hauptmerkmale im Detail
Marker ade, willkommen kabellose Freiheit!
Marker ade, willkommen kabellose Freiheit!
Dreifache Blaulaser-Erfassung
Detailerfassung:
30 Kreuzlaser
Schnelle Scans –
17 parallele Linien
Scannen tiefer Bohrungen:
Einzel-Laser

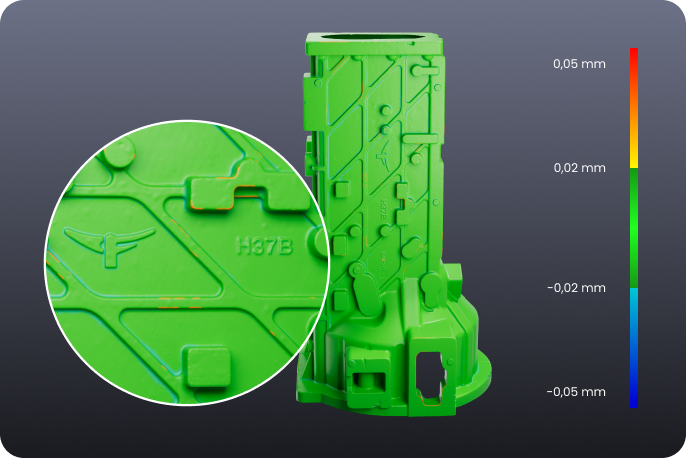

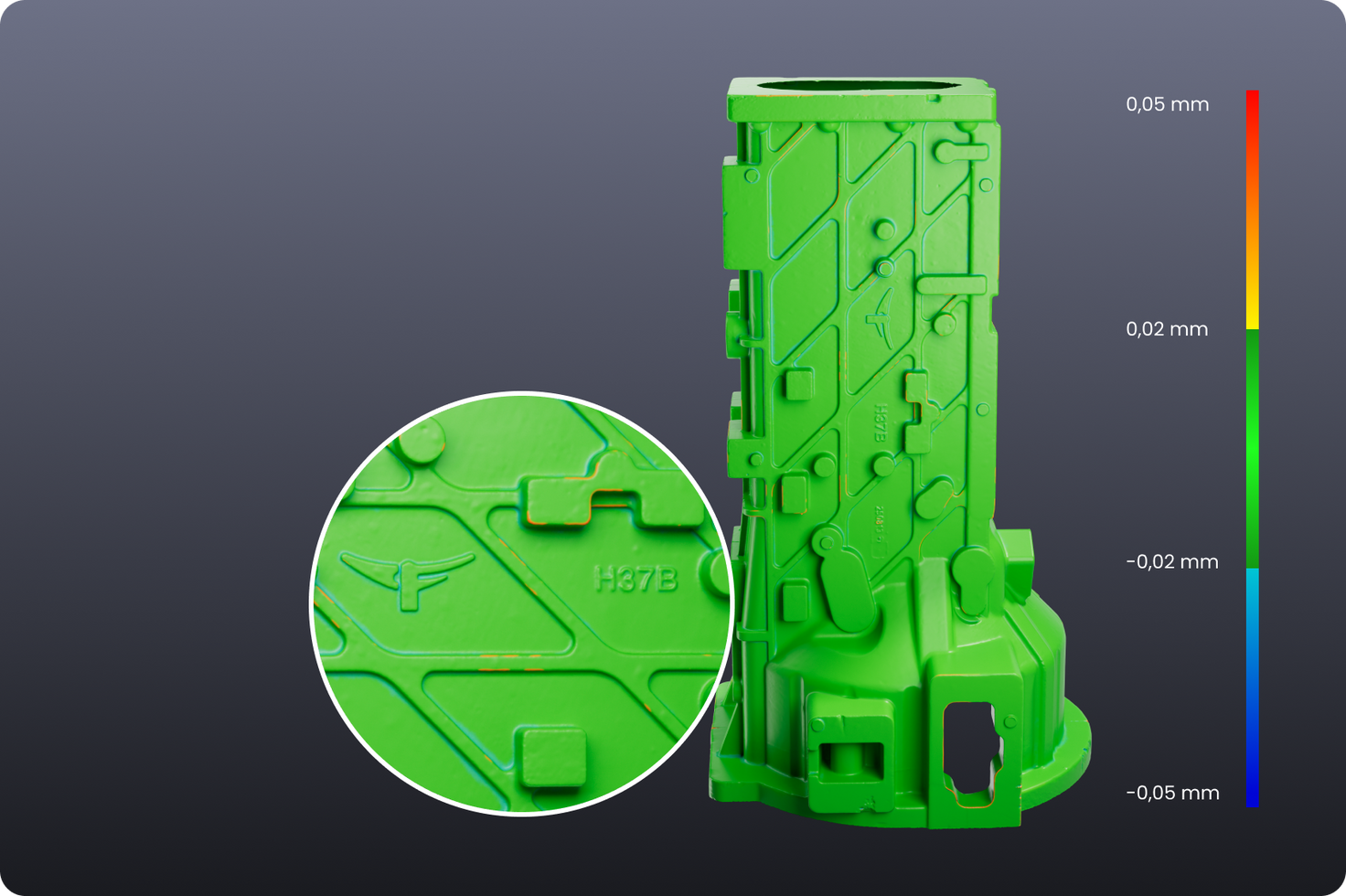

Hohe Genauigkeit
0,02 mm + 0,04 mm × L (m)
Intelligenter Tracking-Scan
Frei bewegen, kabellos scannen
*Akku-Laufzeit: Bis zu 2,5 Stunden.
Leicht und tragbar
Drahtloses Multi-Station-
Scansetup
Robuster Kohlefaser-Rahmen
Detaillierte Texturerfassung
Immer präzise, niemals warten
Revo Track: Kostenlose Nach-
verarbeitungssoftware
Ausgabeformate: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Revo Design –
Scans zu CADs
Revo Measure – Scans zu
Messungen
*Im CMM-Edition enthalten.
30 Kreuzlaser
17 parallele Linien
Einzel-Laser
0,02 mm + 0,04 mm × L (m)
*Akku-Laufzeit: Bis zu 2,5 Stunden.
Scansetup
verarbeitungssoftware
Ausgabeformate: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Scans zu CADs
Messungen
*Im CMM-Edition enthalten.
Trackit SR 3D-Modellgalerie
Farbiges Sofa
Fahrrad
ATV (Geländefahrzeug)
Dünnes Werkstück
Lieferumfang
Standard Edition
Scanner
Tracker
Automatisch kalibrierendes Zweiachs-Gimbal
Stativ
Gimbal-Adapterplatte
Schnellspannklemme
Kalibrierungstafel
Kalibrierungsstab
Netzteil
Tracker-PC-Kabel
(Tracker – PC)
Scanner-PC-Kabel
(Scanner – PC)
Scanner-Kabel
(Tracker – Scanner)
Gimbal-Kabel (Tracker – Gimbal)
Kabelhülse
Marker × 20
(Magnetisch)
Marker × 200 (Haftmarker)
Transportkoffer mit Rollen
Scanner-Akku × 2
Scanner-Akku-Ladegerät
CMM-Edition

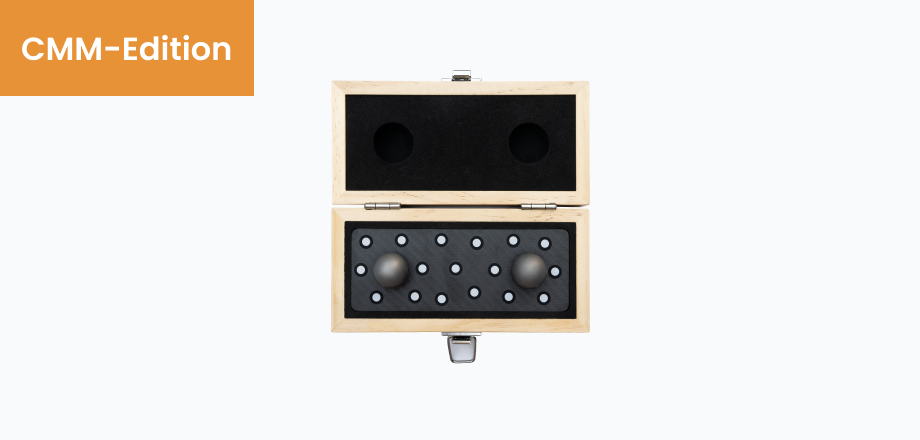

Kugelplatte
Revo Measure Software (Ein-Jahres-Lizenz)
*Nur Windows 10/11 unterstützt.
Weitere Serviceleistungen
Nicht sicher, ob ein Revopoint 3D-Scanner zu Ihrem Projekt passt? Senden Sie uns Ihr Muster, wir scannen es mit Ihrem ausgewählten Scanner und senden Ihnen ein hochpräzises STL/OBJ-Modell sowie einen Scan-Tauglichkeitsbericht.
Bringen Sie Ihren Trackit SR in Bestform: Kompatible Software
Spezifikationen
Trackit SR 3D-Scanner
Tracker
FAQ
Was sind die Unterschiede zwischen den drei Scanmodi des Trackit SR?
(1) 30-Kreuzlinien-Lasermodus: Bietet hochpräzises und hocheffizientes Scannen und ermöglicht das direkte Scannen von schwarzen, reflektierenden und metallischen Oberflächen ohne Marker.
(2) 17-Parallellinien-Lasermodus: Mit einem größeren Arbeitsabstand eignet er sich für das schnelle Scannen größerer Objekte.
(3) Einzellinien-Lasermodus: Projiziert eine hochwertige blaue Laserlinie und eignet sich für das feine Scannen schmaler Bereiche wie tiefer Löcher und Nuten, um eine vollständige Erfassung komplexer Strukturen zu gewährleisten.
Kann ich die mit Trackit SR erstellten 3D-Modelle 3D-drucken?
Ja, die Modelle können in den Formaten STL, OBJ und 3MF exportiert werden, die mit den meisten 3D-Druck-Slicer-Softwarelösungen kompatibel sind.
Können die 3D-Modelle in Konstruktionssoftware importiert werden?
Ja, Revo Track unterstützt verschiedene Dateiformate, die mit den meisten Konstruktionssoftwarelösungen kompatibel sind, wie z. B. QuickSurface, Geomagic, PolyWorks, Blender, Maya, Rhino, ZBrush, Fusion 360 usw. Die unterstützten Formate sind:
Punktwolkenmodelle: PLY, OBJ, ASC
Netzmodelle: PLY, OBJ, STL, FBX, GLTF, 3MF
Texturmodelle: PLY, OBJ, FBX, GLTF
Kann ich den Scanner von Trackit SR über WLAN mit einem PC verbinden?
Ja, sowohl der Scanner als auch der Tracker können über Wi-Fi 6 kabellos mit einem PC verbunden werden.
Kann Trackit SR Objekte mit elektronischen Komponenten scannen? Verursacht der Laser Schäden?
Nein, der Laser beschädigt elektronische Komponenten nicht, wenn ein Mindestabstand von 200 mm eingehalten wird.
Hinweis: Positionieren Sie die Komponenten nicht zu nahe am Laserausgang des Scanners, da der Laseremissionsbereich eine hohe Energiedichte aufweist.
Welchen Betriebstemperaturbereich hat Trackit SR?
Für optimale Genauigkeit wird empfohlen, das Gerät in einem Umgebungstemperaturbereich von 20 °C bis 25 °C (68 °F bis 77 °F) zu verwenden.
Muss ich während des Scannens Marker verwenden?
Marker werden in den folgenden zwei Szenarien benötigt:
1) Bei Verwendung des Scanners als eigenständigen 3D-Scanner im Marker-Scanmodus müssen Marker auf der Objektoberfläche für die Bildausrichtung angebracht werden.
2) Bei Verwendung des Trackit SR im Mehrpositions-Scanmodus dienen Marker als globale Markerkoordinaten für die Datenausrichtung beim Neupositionieren des Trackers.
Wie kalibriere ich Trackit SR?
Die Revo Track-Software ermöglicht es Benutzern, den vollständigen Kalibrierungsprozess des Trackit SR durchzuführen, einschließlich Scanner-Kalibrierung, Tracker-Kalibrierung und Hand-Auge-Kalibrierung.
Öffnen Sie Revo Track und klicken Sie auf „Scanner Calibration“ in der unteren linken Ecke der Startseite, um zur Kalibrierungsoberfläche zu gelangen. Sobald das Gerät aufgewärmt ist, folgen Sie den Anweisungen auf dem Bildschirm, um die SN-Informationen zu importieren, eine Genauigkeitsprüfung durchzuführen und den Kalibrierungsprozess abzuschließen.
Was ist Revo Measure? Welche Messfunktionen bietet es?
Revo Measure ist eine professionelle Software für 3D-Datenmessung und -analyse. Die Software bietet Dimensionsmessung (Länge, Winkel, Volumen usw.), GD&T-Analyse (geometrische Form- und Lagetoleranzen), Abweichungsanalyse (Vergleich von Scandaten mit CAD-Modellen), Querschnittserstellung und -messung sowie weitere Funktionen. Sie unterstützt auch die Erstellung einer Abweichungsfarbkarte zur visuellen Darstellung von Fehlerverteilungen.
Muss Revo Measure zwingend mit einem Revopoint-Scanner verwendet werden? Können Daten von anderen Geräten importiert werden?
Nein, Revo Measure kann auch mit Daten von anderen 3D-Scannern arbeiten. Die Software unterstützt den Import von Punktwolken- und Netzmodellen im .ply-Format. Mit einem Revopoint-Scanner können Sie jedoch mit einem Klick direkt zur Messung springen und Texturinformationen beibehalten.
