Funktionen
Trackit 3D Scanner
Optische Verfolgung
Markerfreie Scans
Kein Spray erforderlich
Auto-Kalibrierung
Spart Zeit und Mühe
Erfassen von kleinen bis großen Objekten:
Große Basisstation Tracking-Fläche:
Bis zu 3260 × 2845 mm @ 4000 mm
Revo Measure
Umfassende Messtechnik-Software
Einzel-Linienlaser
Scannen von tiefen Löchern
Einteiliger Carbonfaserrahmen
Gewährleistet Scan-Zuverlässigkeit
30 Kreuzlinienlaser
Schnelle Scans
Genauer ansehen

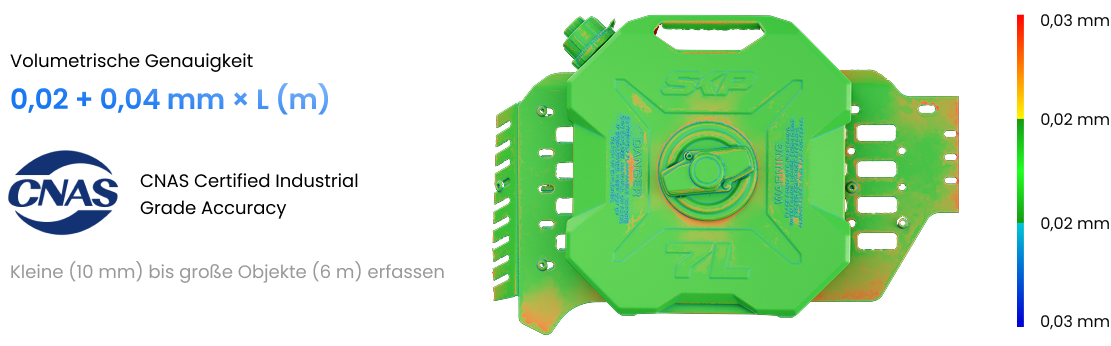

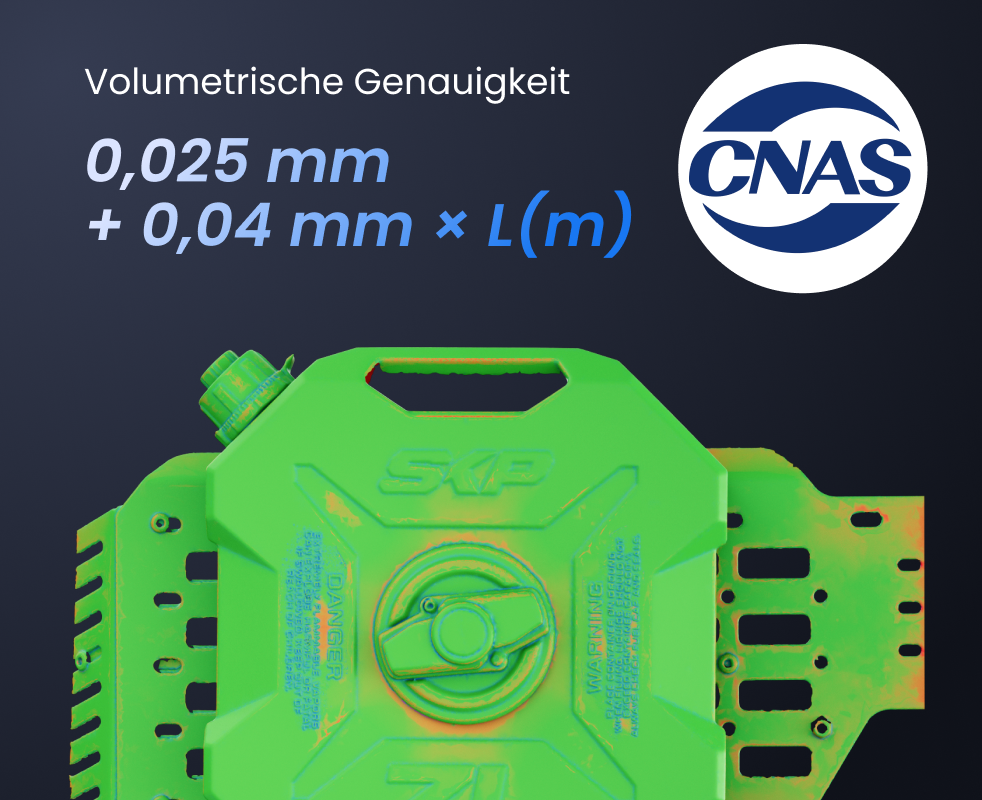

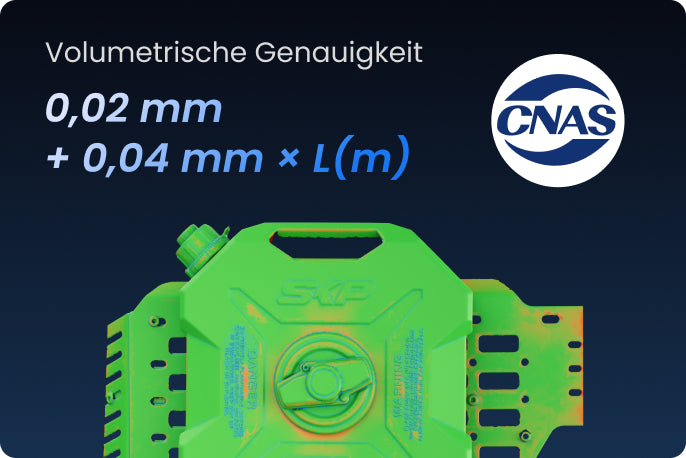

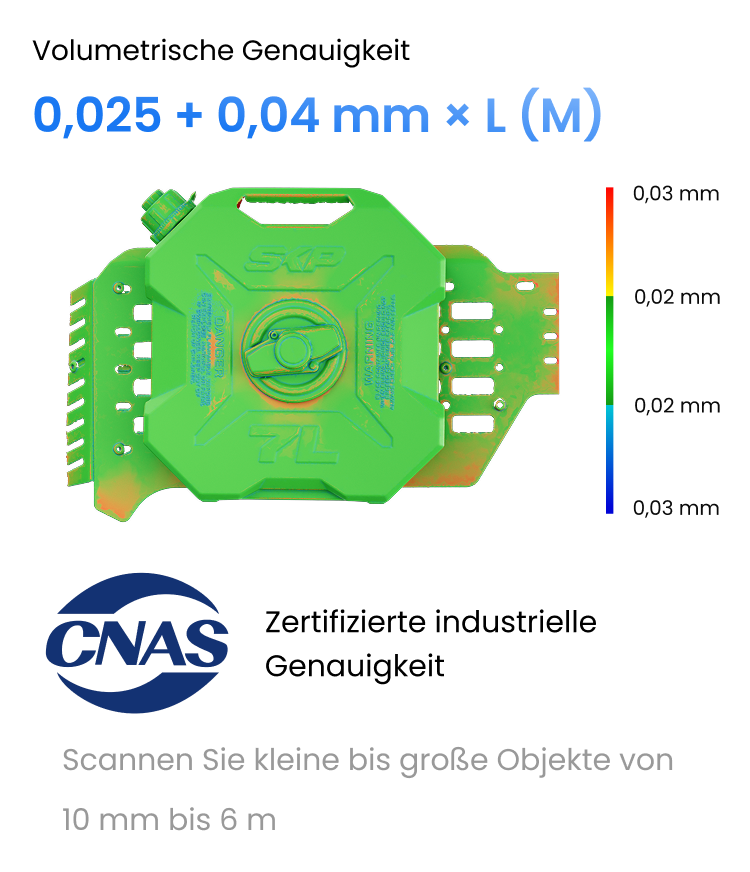

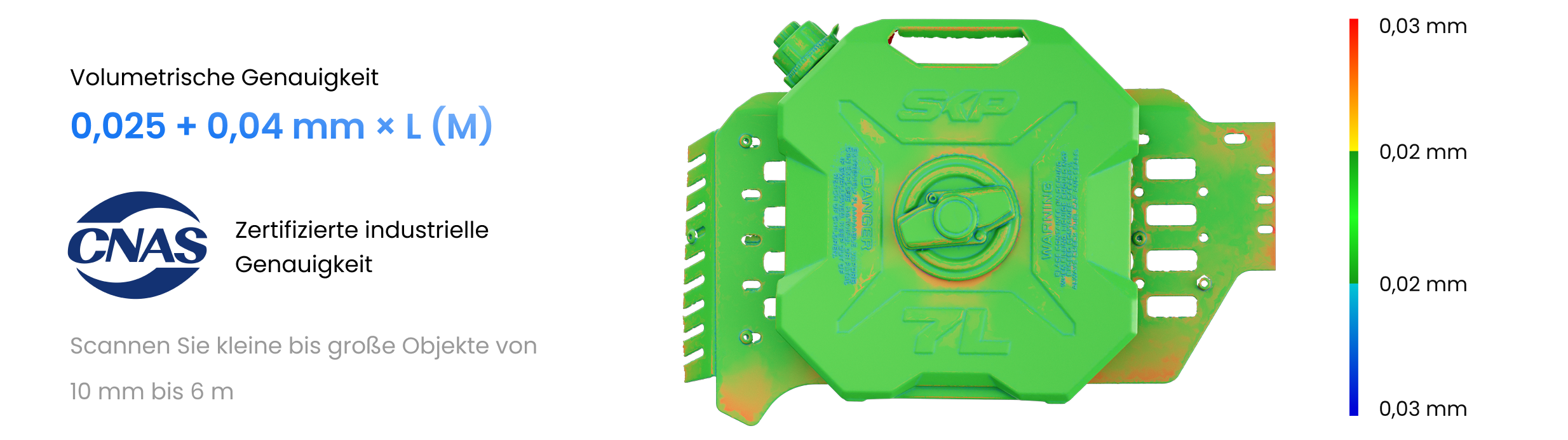

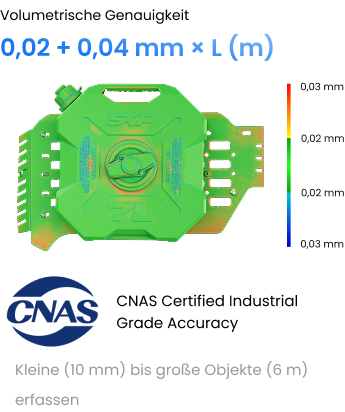

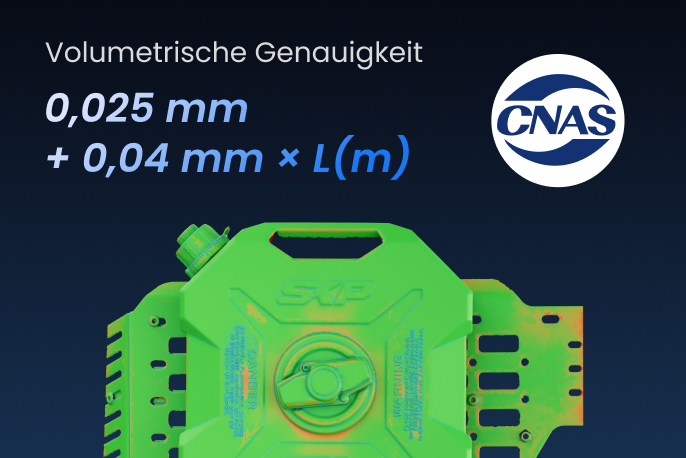

Hohe Genauigkeit bei kleinen bis großen Scans

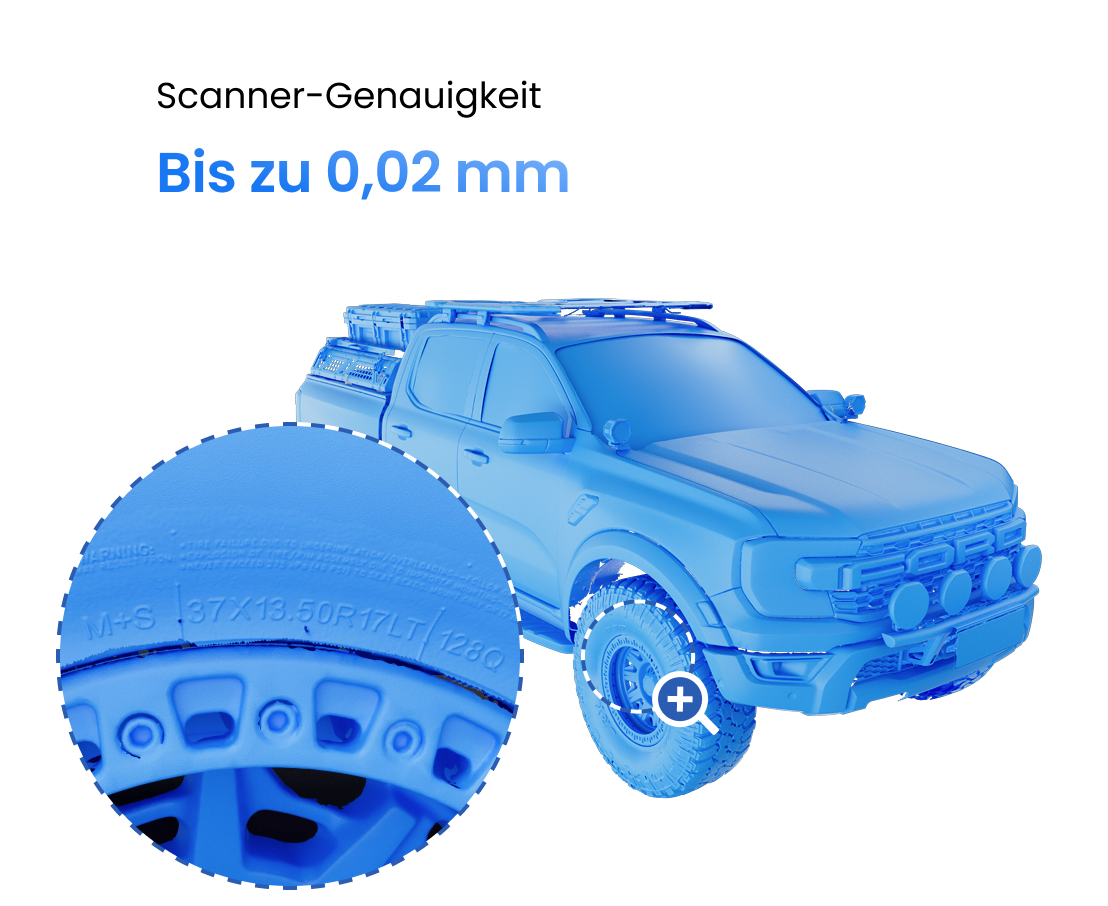

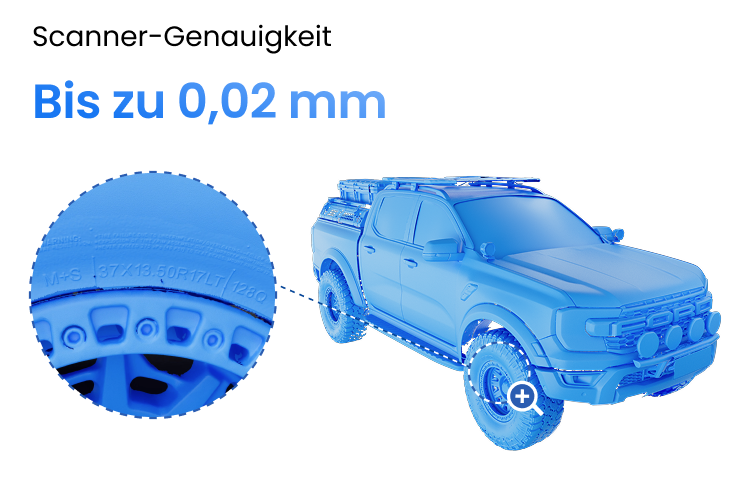

Hervorragende Scanning-Details
Erstellen Sie detaillierte 3D-Modelle, die bereit für die Dimensionsprüfung Inspektion in
der Qualitätskontrolle oder Scan-to-CAD-Umwandlung für Reverse Engineering sind.
Duale Blaulaser-Erfassungsmodi
Schnelle Scans: 30 Kreuzlinien
Schnelle Scans: 30 Kreuzlinien
Effizientes Scannen von Oberflächen, einschließlich dunkler oder glänzender Flächen, ohne Verwendung von Scanning-Spray.
Tiefe Löcher: Einzelne Linien
Tiefe Löcher: Einzelne Linien
Stellen Sie sicher, dass feine Details wie Zahnradzähne, tiefe Löcher, Spalten und vertiefte Bereiche vollständig erfasst werden.
Optische Verfolgung oder eigenständige Handheld-Scans
Der Trackit Tracking 3D-Scanner verwendet fortschrittliche optische Verfolgung, um seinen Standort in
Echtzeit zu verfolgen und erfasst genaue 3D-Daten, ohne Marker zu benötigen. Steigern Sie Ihre Effizienz beim
3D-Laserscannen von Werkstücken von 10 mm bis 6 Meter mit der Dual-Kamera-Basisstation von Trackit.
Optische Verfolgungs-Scans
Eigenständige Handheld-Scans
Zeitersparende markerfreie Scans
Der Trackit Tracking 3D-Scanner verwendet fortschrittliche optische Verfolgung, um seinen Standort in
Echtzeit zu verfolgen und erfasst genaue 3D-Daten, ohne Marker zu benötigen. Steigern Sie Ihre Effizienz beim
3D-Laserscannen von Werkstücken von 10 mm bis 6 Meter mit der Dual-Kamera-Basisstation von Trackit.
Einfach große Werkstücke scannen
Erfassen Sie mühelos große Werkstücke, indem Sie die Basisstation von Trackit um sie herum bewegen und
dabei ihre Oberflächen mit bis zu 1,5 Millionen Messungen pro Sekunde schnell erfassen.
Das Ankerblocksystem von Trackit gewährleistet fehlerfreies Zusammenfügen der Rahmen bei jedem Leapfrog,
sodass Sie professionelle 3D-Modelle effizient erstellen können. Das hochverstellbare Stativ ermöglicht es Ihnen,
Trackit leicht für verschiedene Aufnahme-Szenarien zu positionieren.
Maximale Tracking-Rahmenfläche:
3260 × 2845 mm @ 4000 mm
Leicht manövrierbar:
6-Meter-Kabel
Tracker-Arbeitsabstand:
1,5 bis 4 m
Bewegung der Basisstation um große Objekte, um sie vollständig zu erfassen.
Auto-Kalibrierung spart Zeit und Mühe
Überspringen Sie komplexe und langwierige Kalibrierungsprozesse und erhalten Sie perfekte Mehrpositions-Kalibrierungen ohne menschliche Fehler. Das intelligente, automatisch kalibrierende Dual-Achsen-Gimbal-System von Trackit erledigt die ganze Arbeit mit totaler Präzision, sodass Sie immer einen zuverlässigen, genauen und einfachen Kalibrierungsprozess haben.
Robuster Carbonfaserrahmen
Stellen Sie sicher, dass die Scandaten jedes Mal konsistent sind, dank des langlebigen, einteiligen Carbonfaserrahmens von Trackit, der Genauigkeitsfehler durch Verformung des Rahmens und verschobene Marker eliminiert. Das robuste, aber leichte Design ist für anspruchsvolle Umgebungen konzipiert und komfortabel für lange Scansitzungen.
Realistische Texturabbildung
Erfassen Sie die Oberflächentextur des Objekts, um lebendige 3D-Modelle mit der hochauflösenden
RGB-Kamera von Trackit zu erstellen, oder verwenden Sie die Texturdaten mit Revo Measure
für genaue Messungen und professionelle Berichte.
Trackit Robot 3D-Scanning-System
Der sechsachsige kollaborative Roboter, ausgestattet mit dem Trackit Optical Tracking 3D Scanner,
ermöglicht die vollständig automatisierte Punktwolken-Erfassung komplexer Formen mit einem Durchmesser
von bis zu 0,5 m und einer volumetrischen Genauigkeit von bis zu 0,05 mm.
Intelligente Temperaturüberwachung
Die hochsensiblen Temperatursensoren von Trackit überwachen Schwankungen und zeigen die aktuelle Temperatur des Trackers und Scanners in Echtzeit an. Dies gewährleistet einen optimalen Betrieb und verhindert temperaturbedingte Genauigkeitsabweichungen, wodurch eine hohe 3D-Scanning-Genauigkeit aufrechterhalten wird.
Revo Track: Software der Spitzenklasse
Revo Track ist eine benutzerfreundliche und kostenlose Software zum Scannen, Bearbeiten, Verarbeiten und Kalibrieren.
Ausgabeformate: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Scannen
Granulare Scaneinstellungen ermöglichen es Ihnen, jeden Aspekt des Scanning-Prozesses
zu steuern und eine optimale Punktwolken-Erfassung sicherzustellen. Überprüfen Sie in Echtzeit
mit der Punktwolkenüberwachung, ob Sie genügend Daten erfasst haben.
3D-Messlösungen
Revo Design Software
Revo Design (identische Funktionen wie QUICKSURFACE Lite) überbrückt die Lücke zwischen 3D-Scannen und
Ingenieurd design. Es optimiert die Umwandlung von 3D-Scandaten in CADs. Mit robusten Werkzeugen für
Mesh-Bearbeitung, Freiform- und parametrisches Modellieren sowie Scan-to-CAD-Workflows ist Revo Design
ideal für Reverse Engineering, Produktentwicklung und Industriedesign.
Revo Measure Software
Vergleichen Sie effizient Ihre Punktwolken oder Meshes mit CADs mithilfe unserer neuen Software,
Revo Measure. Ihre leistungsstarken Werkzeuge bieten hochgenaue Modellmessung,
Parameterextraktion, Volumenmessung und GD&T-Analysewerkzeuge.
Genaue Vermessung
von Dimensionen
GD&T-Analyse
Modellanalyse
bei Abweichungen
Erstellung und Messung
von Schnitten
Messbericht-Export
Unterstützung für mehrere
Datenformate: PLY, OBJ, STL
und PTS
Unterstützt Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch,
Englisch, Französisch, Deutsch, Italienisch, Spanisch, Russisch, Portugiesisch und Türkisch.
Trackit's Modelle-Galerie
Professionelle Anwendungen
Automobilanwendungen
Erfassen Sie effizient komplette Fahrzeuge oder Komponenten, ohne sich um zeitaufwändige Markerplatzierungen kümmern zu müssen, für Reparaturen, Reproduktionen, Prototyping oder Qualitätskontrolle.
Qualitätskontrolle
Stellen Sie die Produktqualität sicher und optimieren Sie die Qualitätskontrollprozesse mit schnell erstellten 3D-Modellen, die bereit für die dimensionsmäßige Inspektion sind.
Luft- und Raumfahrt
Bewerten und reparieren Sie Flugzeuge effizient, indem Sie die optischen Verfolgungssysteme von Trackit verwenden, um Teile schnell zu erfassen und Verschleiß oder Ermüdung zu überprüfen oder Ersatzkomponenten zu erstellen.
Rapid Prototyping
Trackit bietet präzises 3D-Scannen für schnelles Prototyping und Designvalidierung. Es scannt komplexe Geometrien effizient und reduziert die Markteinführungszeit.
Formenbau
Sichern Sie die Genauigkeit und Qualität von Formen mit dem leistungsstarken Einzel-Linienmodus von Trackit. Er kann tief liegende Löcher und enge Bereiche präzise erfassen und sorgt für eine exakte Formenreproduktion.
Kunst und Design
Von kleinen Artefakten bis hin zu gesamten Displays ist Trackit bereit, 3D-Modelle ohne Marker für Reproduktion, Restaurierung, XR und Designanwendungen zu erstellen.
Angebote
Sonderaktionen
Sonderrabatt
Wenn Sie Lehrer, Veteran, Arzt oder Student mit einem gültigen Ausweis sind, können Sie einen zusätzlichen Rabatt von 5 % auf alle unsere Scanner genießen.
Erfahren Sie mehrProgramm zum Großkauf
Kaufen Sie Scanner im Großformat und erhalten Sie bis zu 5 % Rabatt beim Checkout!
Erfahren Sie mehr
Expertenberatung
Sprechen Sie jetzt mit einem Experten! Wir helfen Ihnen bei allen technischen Fragen und Anliegen.
Chatten Sie mit unsWarum Trackit wählen
“The Trackit, which we first laid eyes on in April at Rapid+TCT, is on the industrial side of Revopoint scanners, designed for scanning large objects that also need close-up detail scanning, such as vehicles and machinery. It offers markerless scanning capabilities by pairing a large stationary optical unit with a handheld scanner encased within a marker-dot-covered housing.”
“Though often out of reach for small and medium-sized enterprises, professional-grade scanning is now more accessible with Trackit, which combines industrial-level performance with practical affordability.”
“Revopoint is not only upping the capability of its 3D scanning solutions with the new Trackit, it is also aiming to make the state-of-the-art technology more accessible so that independent designers and small businesses can benefit from powerful-and streamlined-3D scanning.”
Bewertungen auf YouTube
Spezifikationen
3D Scanner
Tracker
Was ist im Lieferumfang enthalten?
Trackit Tracking 3D Scanner
Scanner
Tracker
Tracker-Stativ
Scanner Auto-Kalibrierung
Dual-Achsen-Gimbal
Tracker Auto-Kalibrierung
Dual-Achsen-Gimbal
Kalibrierungsboard × 1
Kalibrierungsstange
Kalibrierungsboard-Stativ
Scanner-Stativ
Netzadapter
PC-Kabel
Scanner-Kabel
Scanner-Gimbal-Kabel
Tracker-Gimbal-Kabel
Kabelbinder

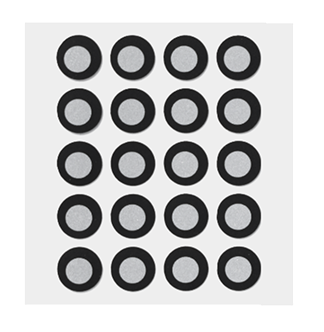

Marker × 20
(Magnetisch)
Ankerblock × 8
(Magnetisch)
Positionierungspad
Scanner-Adapter
USB-Flash-Laufwerk
Tracker-Case mit Rädern
Scanner-Case mit Rädern
Hinweise:
1. Der Netzadapter kann je nach Land oder Region variieren.
2. Bitte lagern Sie das Produkt und alle Zubehörteile ordnungsgemäß.
3. Beschädigte Komponenten müssen zur Reparatur an Revopoint zurückgesendet werden.
Top-Zubehör

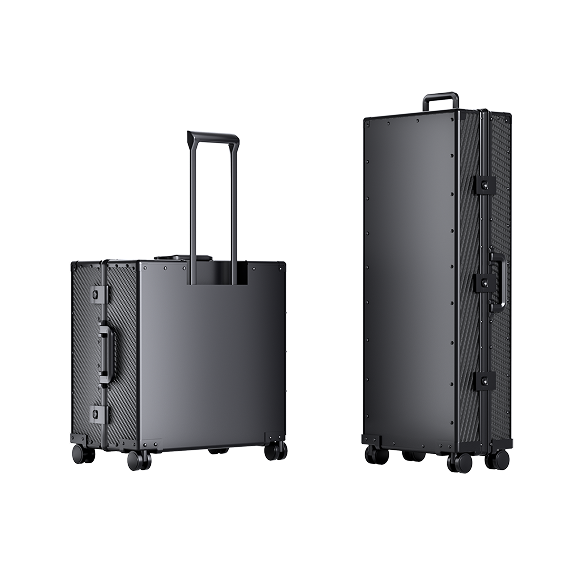

Trackit Case mit Rädern
10 mm Marker

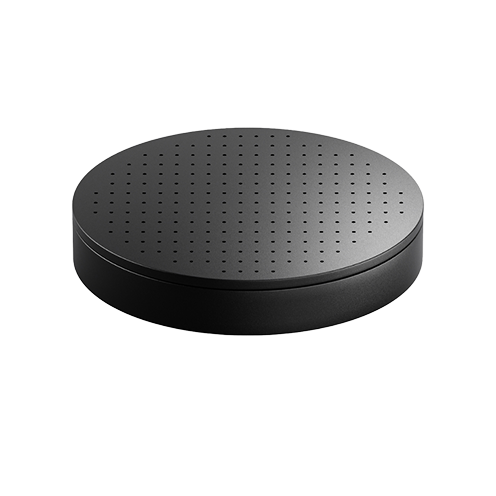

Elektrische große Drehbühne
