Revopoint MetroX & MetroX Pro: Professioneller 3D-Laserscanner mit blauem Multilinien-Laser und Streifenlicht-Projektion
ꔷ 4 flexible Scan-Modi
ꔷ Schnelle Scans: Bis zu 30 Kreuzlinien
ꔷ Industrie-Genauigkeit: Bis zu 0,02 mm
ꔷ Volumetrische Genauigkeit: Bis zu 0,02 mm + 0,04 mm × L (m)
ꔷ Scanvolumen: Kleine bis mittelgroße Objekte
ꔷ Bis zu 7.000.000 Punkte/s im vollflächigen strukturierten Lichtmodus
ꔷ Bis zu 2.000.000 Punkte/s im Multi-Line Laser-Modus
ꔷ PC-zu-Mobil Scan-Streaming
📩 Der Aktivierungscode wird nach dem Kauf des Softwarebundles per E-Mail gesendet. 📬
In der Regel kostenloser Versand für die meisten 3D-Scanner, schneller Erhalt innerhalb von 3-5 Werktagen. Software ist vom Umtausch ausgeschlossen, schnelle digitale Lieferung per E-Mail.
Einen genaueren Blick werfen
Bis zu 30 Kreuzlinien
Scannen Sie flache, glänzende oder dunkle Oberflächen schnell und ohne Scanning-Spray.
Bis zu 15 Parallel-Linien
Erfassen Sie feine Details, Kanten und komplexe Oberflächen.
Vollflächiges blaues strukturiertes Licht
Scannen Sie detaillierte Werkstücke markerfrei mit bis zu 7.000.000 Punkten/s.
Automatischer Drehteller
Ein-Klick-Scans mit dem Zweiachsiger Drehtisch, Revo Metro und der MetroX-Serie arbeiten zusammen.
Industrie-Genauigkeit
Einzelbildpräzision: Bis zu 0,01 mm Einzelbildgenauigkeit: Bis zu 0,02 mm
Flexibler Einzelaufnahmebereich
160 x 70 mm bei 200 mm
320 x 215 mm bei 400 mm
Kein Scanning-Spray Notwendig
Scannen Sie glänzende oder schwarze Oberflächen.
Hochgeschwindigkeits-Scans:
Bis zu 7.000.000 Punkte/s im vollflächigen strukturierten Lichtmodus.
Bis zu 2.000.000 Punkte/s im Multi-Line Laser-Modus.
Scannen Sie schneller mit Markerblöcken
Richten Sie in kürzester Zeit eine markerreiche Umgebung für Scans mit dem praktischen Set geformter Markerblöcke in den erweiterten Editionen der MetroX-Serie ein.

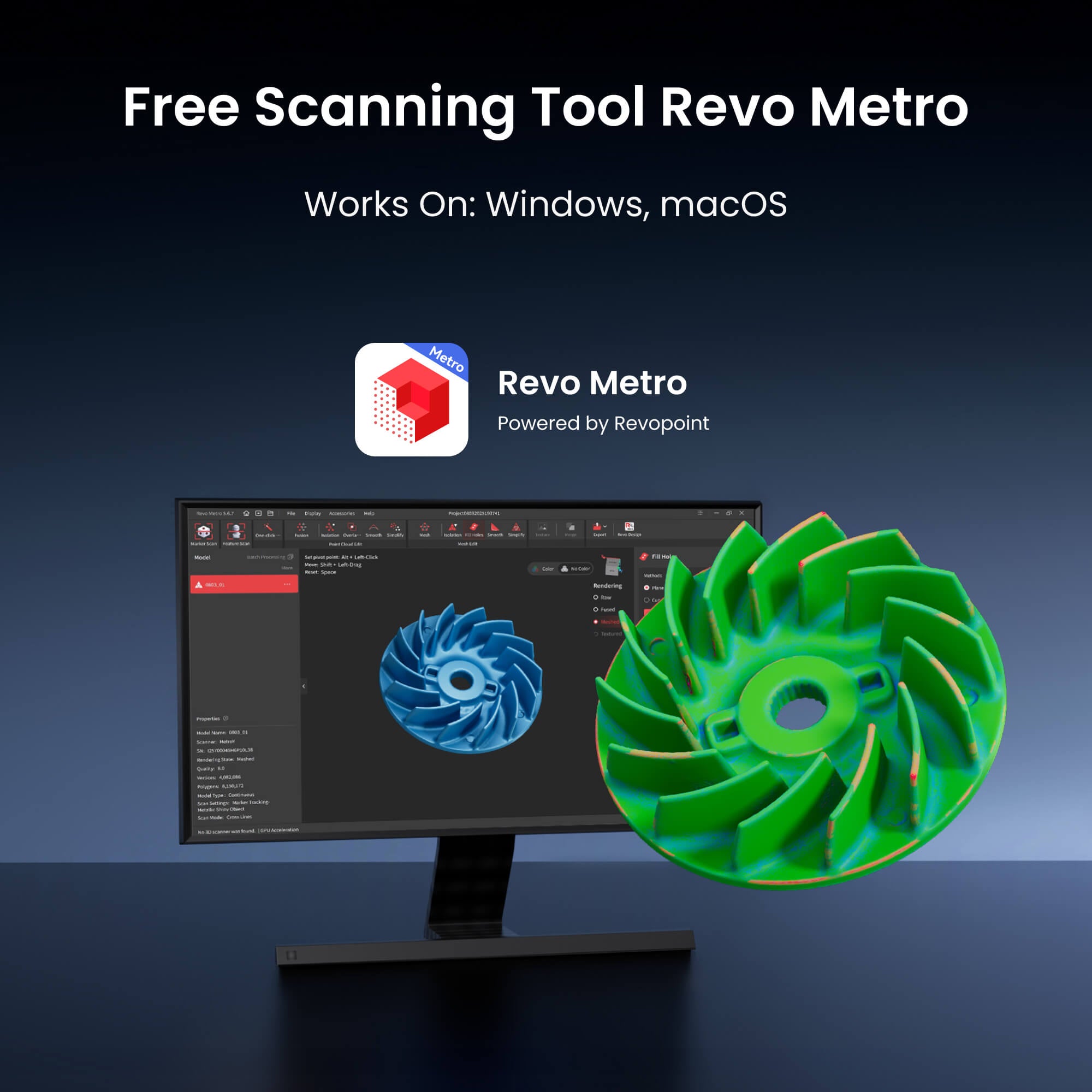

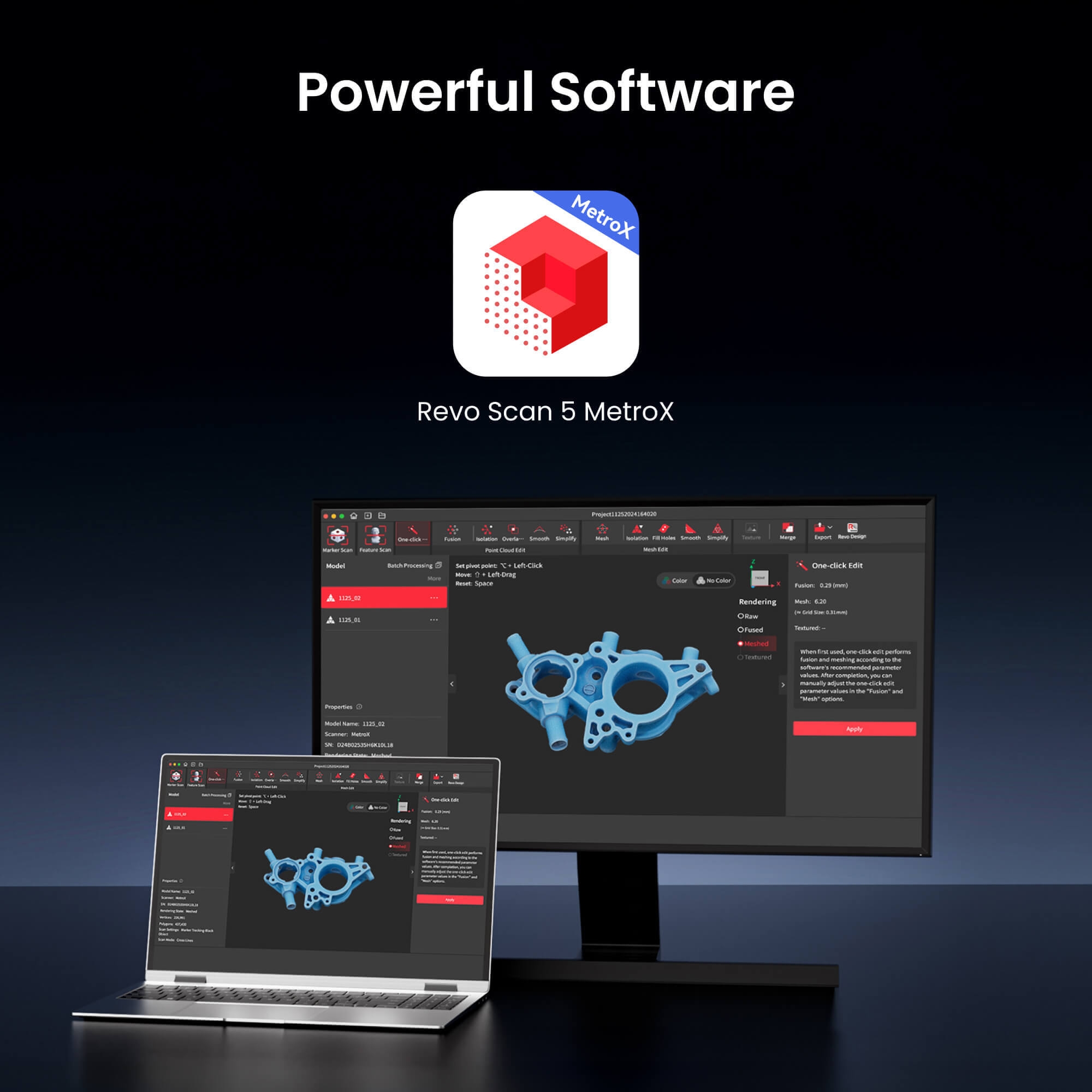

Kostenlose leistungsstarke Software Revo Metro
Revo Metro kann alles von der Erstellung von Punktwolken bis hin zu Fusion, Meshing, Bearbeitung, Zusammenführung, Import und Export.

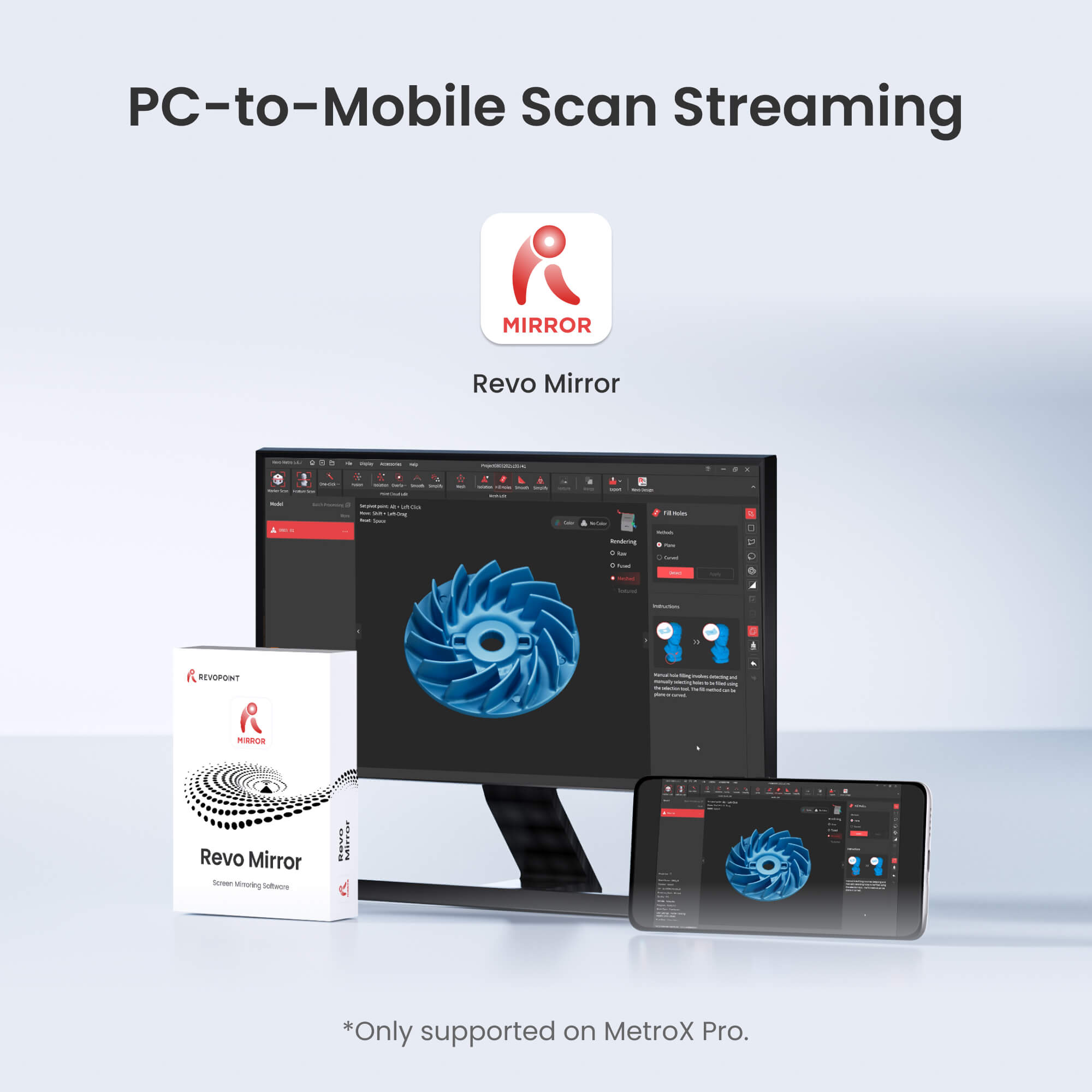

PC-zu-Mobil Scan-Streaming
Cross-Screen Displays
Schnelle, GPU-unterstützte Scans
Bis zu 60 FPS
Einfach zu steuern
4 Bedientasten
HD RGB-Kamera
Lebendige 3D-Modelle erstellen
Erfasst mit der MetroX-Serie.
Mehr erkunden
Was ist in der Box enthalten?
MetroX 3D Scanner & Handgelenkband
Stativ & Scanner-Halterung
Netzteil*
Drehscheibe Aufsatz
Kalibrierungsbrett
Marker (6 mm) × 500
USB Type-A zu Type-C Kabel
USB Type-C zu Type-A Adapter
Tragetasche
Agrippa
Schnellstart-Anleitung
Zertifikat &Garantiekarte
*Das Netzteil kann je nach Land oder Region variieren.
MetroX Advanced Edition
Ball Marker × 10 (Magnetisch)
Dome Marker × 10 (Magnetisch)
Pyramid Marker × 4 (Magnetisch)
Bar Marker × 4
Marker (6 mm) × 500
*Das Marker-Block-Set vereinfacht den Workflow, indem es das Platzieren von Markern beim Scannen von merkmalslosen Objekten erheblich beschleunigt.
MetroX 3D Scanner &
Handgelenkband
Stativ & Scanner-Halterung
USB Type-C zu Type-C Kabel
Netzteil*
Beispiel-Büste
Marker (6 mm) × 500
Zweiachsiger Drehtisch
Tragetasche
Kalibrierungsplatte
Schnellstart-Anleitung
Zertifikat &Garantiekarte
*The power adapter may vary depending on the country or region.
MetroX Pro Advanced Edition
Ball Marker × 10 (Magnetisch)
Dome Marker × 10 (Magnetisch)
Pyramid Marker × 4 (Magnetisch)
Bar Marker × 4
Marker (6 mm) × 500
*The Marker Block Kit simplifies the workflow by making it much quicker to place markers when scanning featureless objects.
Sample Test Service
Not sure if a Revopoint 3D scanner suits your project?
Send us your sample, we'll scan it with your selected
scanner, then send you a high-precision STL/OBJ
model and a scan-suitability report.

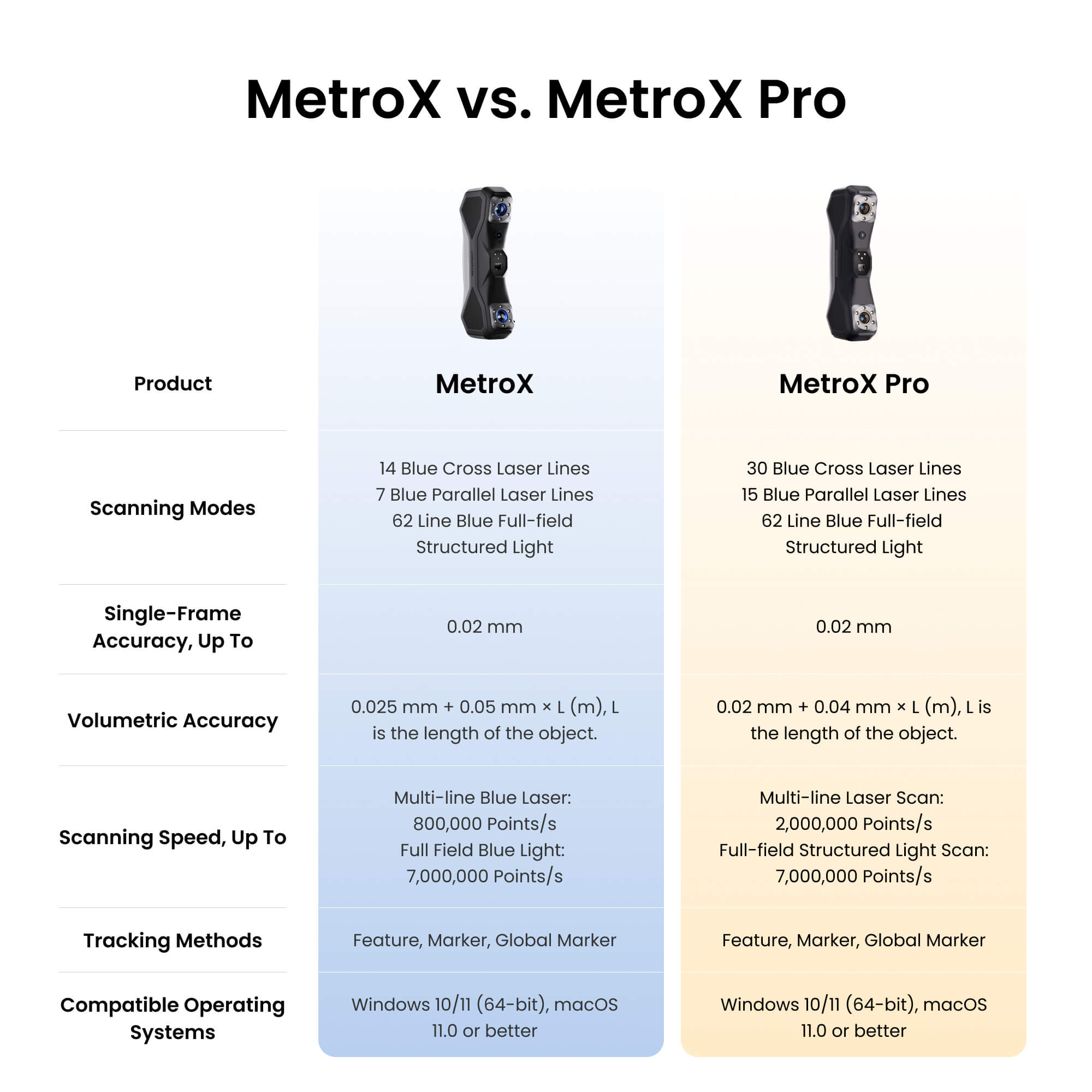

MetroX vs. MetroX Pro
|
Name
|
MetroX
|
MetroX Pro
|
|
Scantyp
|
Handheld und Desktop
|
|
|
Technologie
|
Multi-line Laser Scan und Vollflächiges Strukturiertes Licht Scan
|
|
|
Scannbare Objektgröße
|
Klein bis Mittel
|
|
|
Einzelframe-Präzision, bis zu
|
0,01 mm
|
0,01 mm
|
|
Einzelframe-Genauigkeit, bis zu
|
0,02 mm
|
0,02 mm
|
|
Volumetrische Genauigkeit
|
0,025 mm + 0,05 mm × L (m), wobei L die Länge des Objekts ist.
|
0,02 mm + 0,04 mm × L (m), wobei L die Länge des Objekts ist.
|
|
Verschmolzene Punktdistanz, bis zu
|
0,05 mm
|
|
|
Arbeitsabstand
|
200 ~ 400 mm
|
|
|
Einzelner Erfassungsbereich bei nächster Distanz
|
160 × 70 mm bei 200 mm
|
|
|
Einzelner Erfassungsbereich bei größter Distanz
|
320 × 215 mm bei 400 mm
|
|
|
Winkelsichtfeld (H x B)
|
43 × 33°
|
43 × 33°
|
|
Mindest-Scanvolumen
|
10 × 10 × 10 mm
|
|
|
Maximal-Scanvolumen
|
1 × 1 × 1 m
|
|
|
Scangeschwindigkeit, bis zu
|
Multi-line Blue Laser: 800.000 Punkte/s
Vollflächiges Blaues Licht: 7.000.000 Punkte/s
|
Multi-line Laser Scan: 2.000.000 Punkte/s
Vollflächiger strukturierter Lichtscan: 7.000.000 Punkte/s
|
|
RGB-Kamerauflösung
|
2 Megapixel
|
|
|
Farbscannen
|
Nur im automatischen Drehteller-Modus
|
|
|
Tracking-Methoden
|
Feature, Marker, Global Marker
|
|
|
Outdoor-Scanning
|
Nein
|
|
|
3D-Lichtquelle
|
14 blaue Kreuzlaserlinien
7 blaue Parallellinien
62 Linien vollflächiges blaues strukturiertes Licht
|
30 blaue Kreuzlaserlinien
15 blaue Parallellinien
62 Linien vollflächiges blaues strukturiertes Licht
|
|
Fülllichter
|
12 blaue LEDs
|
|
|
CPU
|
4-Kern ARM, 2,0 GHz
|
|
|
Eingebautes Chip-Computing
|
Tiefenberechnung
|
|
|
Tasten
|
4
|
|
|
Mindest-PC-Anforderungen
|
macOS
CPU: M1 Pro/Max/Ultra
RAM ≥ 16 GB
Windows
CPU: Intel i7 13. Gen oder AMD Ryzen 7 5800
RAM ≥ 32 GB
GPU: NVIDIA GeForce RTX 3060 (8 GB)
Hinweise:
① Wenn Sie sich über die CPU-Konfiguration unsicher sind, stellen Sie sicher, dass die CPU mindestens 8 Kerne, 16 Threads und eine Basistaktfrequenz von mindestens 2,4 GHz hat.
② Nur in Laser-Linien-Scanfunktionen ist eine dedizierte Grafikkarte zur Beschleunigung erforderlich. AMD- und MAC-GPUs unterstützen derzeit keine Beschleunigung.
|
macOS
CPU: M2 Pro
RAM ≥ 16 GB
Windows
CPU: Intel i7 13. Gen oder AMD Ryzen 7 5800
RAM ≥ 32 GB
GPU: NVIDIA GeForce RTX 3060 (8 GB)
Hinweise:
① Wenn Sie sich über die CPU-Konfiguration unsicher sind, stellen Sie sicher, dass die CPU mindestens 8 Kerne, 16 Threads und eine Basistaktfrequenz von mindestens 2,4 GHz hat.
② Nur in Laser-Linien-Scanfunktionen ist eine dedizierte Grafikkarte zur Beschleunigung erforderlich. AMD- und MAC-GPUs unterstützen derzeit keine Beschleunigung.
|
|
Empfohlene PC-Anforderungen
|
macOS
CPU: M2 Pro/Max/Ultra, M3 Pro/Max/Ultra
RAM ≥ 24 GB
Windows
CPU: Intel i9 12. Gen oder besser
RAM ≥ 64 GB
GPU: NVIDIA RTX 4060 (8 GB) oder besser
|
macOS
CPU: M4 Pro oder besser
RAM ≥ 24 GB
Windows
CPU: Intel i9 12. Gen oder besser
RAM ≥ 64 GB
GPU: NVIDIA RTX 4060 (8 GB) oder besser
|
|
Kompatible Betriebssysteme
|
Windows 10/11 (64-Bit), macOS 11.0 oder besser
|
|
|
Ausgabedateiformate
|
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
|
|
|
Druckfertige 3D-Modelle
|
✔
|
|
|
Anschlusstyp
|
USB Type-C
|
USB Type-C zu Type-C
|
|
Stromversorgung
|
DC 12V, 3A
|
|
|
Scanner-Gewicht
|
508 g
|
|
|
Abmessungen (L x B x H)
|
209 × 88 × 44 mm
|
|
|
Spezielle Objektscans
|
Bitte verwenden Sie Scanning Spray, wenn Sie transparente oder spiegelnde Oberflächen im Multi-Line-Laser-Modus scannen.
Scanning Spray wird empfohlen, wenn Sie transparente, schwarze, spiegelnde oder stark reflektierende Oberflächen im Vollfeld strukturierten Lichtmodus scannen.
|
|
|
Benutzerneukalibrierung
|
Ja
|
|
|
Unterstützte Zubehörteile
|
Dual-Achsen-Drehteller, Marker Block Kit
|
|
YouTube-Bewertungen
MetroY & MetroY Pro
Tragbare blaue Laser-3D-Scans für kleine bis mittelgroße Werkstücke.
Jetzt kaufen
FAQ
Was ist der Unterschied zwischen MetroX und MetroX Pro?
(1) Genauigkeit: Die volumetrische Genauigkeit des MetroX beträgt 0,025 mm + 0,05 mm × L (m) . Die des MetroX Pro ist 20% besser bei 0,02 mm + 0,04 mm × L (m) .
(2) Scan-Modi (Laserlinien): Der MetroX verwendet 14 Kreuzlinien und 7 parallele Laserlinien . Der MetroX Pro hingegen verfügt über 30 Kreuzlinien und 15 parallele Laserlinien. Beide Modelle teilen sich denselben Vollfeld-Modus und den automatischen Drehteller-Modus.
(3) Scan-Geschwindigkeit (Mehrlinienlaser): Der MetroX erreicht im Mehrlinienlaser-Modus bis zu 800.000 Punkte pro Sekunde . Der MetroX Pro scannt mit bis zu 2.000.000 Punkten pro Sekunde .
Was sind die PC-Anforderungen von MetroX? Brauche ich einen leistungsstarken Computer, um MetroX zu verwenden?
MetroX Mindest-PC-Anforderungen
macOS
CPU: M1Pro / Max / Ultra
RAM: ≥ 16 GB
Windows
CPU: Intel i7 13. Gen oder AMD Ryzen 7 5800
RAM: ≥ 32 GB
GPU: NVIDIA GeForce RTX 3060 (8 GB)
MetroX Empfohlene PC-Anforderungen
macOS
CPU: M2 Pro / Max / Ultra, M3 Pro / Max / Ultra
RAM: ≥ 24 GB
Windows
CPU: Intel i9 12. Gen oder höher
RAM: ≥ 64 GB
GPU: NVIDIA RTX 4060 (8 GB) oder höher
MetroX Pro Mindest-PC-Anforderungen
macOS
CPU: M3 Pro / M4
RAM: ≥ 18 GB
Windows
CPU: Intel i7 13. Gen oder AMD Ryzen 7 5800
RAM: ≥ 32 GB
GPU: NVIDIA GeForce RTX 3060 (8 GB)
MetroX Pro Empfohlene PC-Anforderungen
macOS
CPU: M4 Pro oder höher
RAM: ≥ 24 GB
Windows
CPU: Intel i9 12. Gen oder höher
RAM: ≥ 64 GB
GPU: NVIDIA RTX 4060 (8 GB) oder höher
Wie verwende ich den Auto-Drehteller-Modus ?
Befestigen Sie die Scannerhalterung an einem Stativ auf einer stabilen Oberfläche. Stellen Sie den Scanner in die Halterung und verbinden Sie ihn mit Ihrem PC. Starten Sie Revo Scan MetroX, richten Sie den Zweiachsiger Drehtisch ein und verbinden Sie sich über Bluetooth in Revo Scan. Wählen Sie Feature- oder Marker-Scan und aktivieren Sie den Auto-Drehteller-Modus in den Scaneinstellungen. Weitere Einzelheiten finden Sie im Abschnitt Automatisches Drehteller-Scanning des Handbuchs.
Benötigt Revo Metro eine Internetverbindung, um zu funktionieren?
Nein, es muss nicht mit einem internetfähigen Netzwerk verbunden sein, um Ihre Modelle zu scannen und zu bearbeiten. Sie benötigen jedoch Zugang zum Internet für Software-Updates und Dateiübertragungen.
In welchen Formaten kann Revo Metro exportieren?
Revo Metro kann Ihre Modelle in den Formaten PLY, OBJ, STL, ASC, 3MF, GLTF und FBX exportieren, um Kompatibilität mit den meisten 3D-Modellierungs-, Slicer- und CAD-Programmen zu gewährleisten.
Punktwolke: PLY, OBJ, ASC
Netz (Mesh): PLY, OBJ, STL, FBX, GLTF, 3MF
Textur: PLY, OBJ, FBX, GLTF
Muss ich Marker verwenden? Wie benutze ich Marker bei MetroX-Scans?
Marker sind für Laserscanning-Modi erforderlich, aber optional für das Scannen mit strukturierter Lichttechnologie, insbesondere bei detaillierten Objekten. Die Verwendung von Markern führt jedoch in der Regel zu einer stabileren Ausrichtung (Zusammenfügen).
- Platzieren Sie die Marker 6 - 7 cm auseinander. Wenn das Objekt zu klein ist, um Marker darauf zu platzieren, verwenden Sie das Dual-Axis-Drehteller oder das Marker-Block-Kit oder platzieren Sie die Marker darum. Vermeiden Sie es, weiche Polster oder Stoffe mit Markern zu verwenden.
- Verwenden Sie nicht zu viele Marker, stellen Sie jedoch sicher, dass mindestens fünf Marker unregelmäßig pro Scanrahmen platziert werden.
- Versuchen Sie, mehr Marker an den wichtigsten Stellen wie den Kanten, Rillen und anderen komplexen Oberflächen zu platzieren.
- Stellen Sie sicher, dass ausreichend Markerabdeckung vorhanden ist, bevor Sie den Scan starten und dass keiner der Marker abgedeckt ist.
- Stellen Sie sicher, dass die Marker fest haften und keine Ecken sich lösen.
- Vermeiden Sie Marker auf gekrümmten Oberflächen, um Verformungen zu verhindern.
- Verwenden Sie keine Marker unter direkter Sonneneinstrahlung, da das reflektierte Licht die Scan-Ergebnisse beeinträchtigt.
- Wiederholte Verwendung von Haftmarkern wird nicht empfohlen, da ihre Klebekraft nachlässt und sie sich während des Scans verschieben können, was das Tracking stört.
- Für Scans mit hohen Genauigkeitsanforderungen wird empfohlen, Marker mit einem Innendurchmesser von 6 mm zu verwenden. Hinweis: Das Mischen von Markern unterschiedlicher Größen kann die Genauigkeit des Scans beeinträchtigen.
Kann ich die Scan-Modi während eines Scans wechseln?
Ja. Im selben Verfolgungsmodus (Markerverfolgung oder Merkmalsverfolgung) können Sie den Scan pausieren, zu einem anderen Modus wechseln und dann das Scannen fortsetzen. Sie können auch Daten von anderen Teilen eines Objekts mit verschiedenen Scan-Modi erfassen und dann die Daten mit der Revo Scan für MetroX-Software zusammenführen, um ein vollständiges und genaues 3D-Modell zu erhalten. Diese Methode eignet sich besonders gut für das Scannen komplexer oder großer Objekte.
Kann die MetroX Serie 3D-Scanner schwarze, metallische oder transparente Oberflächen scannen?
Die MetroX Serie kann schwarze Objekte direkt im Kreuzlinien- und Parallel-Linien-Modus scannen. Für bessere Detailgenauigkeit wird jedoch Scan-Spray empfohlen, das auch beim Scannen schwarzer Oberflächen im Vollfeld- oder Automatischen-Drehteller-Modus benötigt wird (erhältlich über die Zubehörliste).
Beim Scannen transparenter oder spiegelnder Oberflächen ist Scan-Spray erforderlich. Dieses kann ebenfalls über die Zubehörliste bezogen werden.
Kann die MetroX 3D-Scanner Serie sicher Personen oder Tiere scannen?
Wie die meisten industriellen Laserscanner ist die MetroX Serie nicht für das Scannen von Menschen oder Tieren geeignet. Vermeiden Sie beim Gebrauch des Scanners bitte, direkt in den Laserstrahl zu schauen.
Der MetroX Scanner ist für das Scannen kleiner bis mittelgroßer Objekte konzipiert. Er verwendet einen Laserprojektor der Klasse 2M, der für zufällige Betrachtung mit bloßem Auge generell ungefährlich ist, aber riskant sein kann, wenn er mit optischen Instrumenten betrachtet wird oder bei längerer Exposition. Hier sind Sicherheitshinweise für Laser der Klasse 2M:
Vermeiden Sie direkten Blickkontakt aus kurzer Entfernung.
Um Netzhautschäden zu vermeiden, schauen Sie nicht direkt durch optische Instrumente (z. B. Teleskope oder Kameraobjektive), die den Laserstrahl vergrößern können.
Um Laserreflexion zu verhindern, vermeiden Sie es, reflektierende Oberflächen wie Spiegel oder Glas im Strahlengang des Lasers zu platzieren.
Was ist ein Laserscanner?
Ein Laserscanner erfasst präzise 3D-Messungen von Objekten, indem er Laserlinien projiziert und deren Reflexionen aufzeichnet, um detaillierte digitale Modelle zu erstellen.
Was unterscheidet den Revopoint MetroX-Laserscanner von anderen Laserscannern?
Der MetroX kombiniert Multi-Line-Blaulaser-Scanning und vollflächiges strukturiertes Licht und bietet metrologiegradgenaue Genauigkeit von bis zu 0,02 mm und extrem hohe Punktaufnahmegeschwindigkeiten (bis zu 7 Millionen Punkte pro Sekunde). Seine flexiblen Scannermodi, die Kompatibilität mit Markern und die benutzerfreundliche Software heben ihn für präzises, effizientes Scannen von kleinen bis mittelgroßen Objekten hervor.
