Multilinienlaser &
vollflächiges Blaulicht 3D-Scanning
MetroX Series 3D Laser Scanners
Blaue Mehrlinienlaser & Vollflächiges Blaues Licht
Scanning-Volumen
Kleine bis mittelgroße Objekte
Kein Scan-Spray erforderlich
Scannen von glänzenden oder schwarzen Oberflächen
Faster Scans
Up to 7,000,000 Points/s
For Full-field Structured Mode
Up to 2,000,000 Points/s
for Multi-line Laser Mode
Schnelle, GPU-unterstützte Scans
Bis zu 60 FPS
Flexibler Einzelaufnahmebereich
160 x 70 mm bei 200 mm
320 x 215 mm bei 400 mm
PC-zu-Mobil Scan-Streaming
Cross-Screen Displays
Von Scannen zu 3D-Messungen
*Hinweis: Bei der Verwendung der Vollfeld- oder Auto-Drehteller-Scannermodi wird empfohlen, Scanspray für dunkle oder glänzende Oberflächen zu verwenden.
Industrie-Scanner mit Blauem Licht
4 Scanning-Modi, grenzenlose Möglichkeiten
Scannen Sie flache, glänzende oder dunkle Oberflächen schnell, ohne Scanning-Spray.
Bis zu 800,000 Punkte/s 30 Kreuzlinien:
Bis zu 2,000,000 Punkte/s
*GPU-Kompatibilität: Nur NVIDIA RTX 30 und 40 Series GPUs werden derzeit unterstützt. (Nur Windows)
Verbessern Sie die Klarheit Ihrer 3D-Modelle, indem Sie sicherstellen, dass jedes feine Detail, jede Kante und jede komplexe Oberfläche präzise erfasst wird, mithilfe der 7 leistungsstarken parallelen blauen Laserlinien.
Scannen Sie feature-reiche Werkstücke markerfrei in Sekunden mit 62 leistungsstarken Lichtlinien und generieren Sie Punktwolken mit bis zu 7 Millionen Punkten/s für schnelle, präzise 3D-Daten.
Führen Sie fehlerfreie, vollfarbige, automatisierte Ein-Klick-Scans mit dem Dual-Achsen-Drehteller, der Revo-Software und der MetroX-Serie durch.

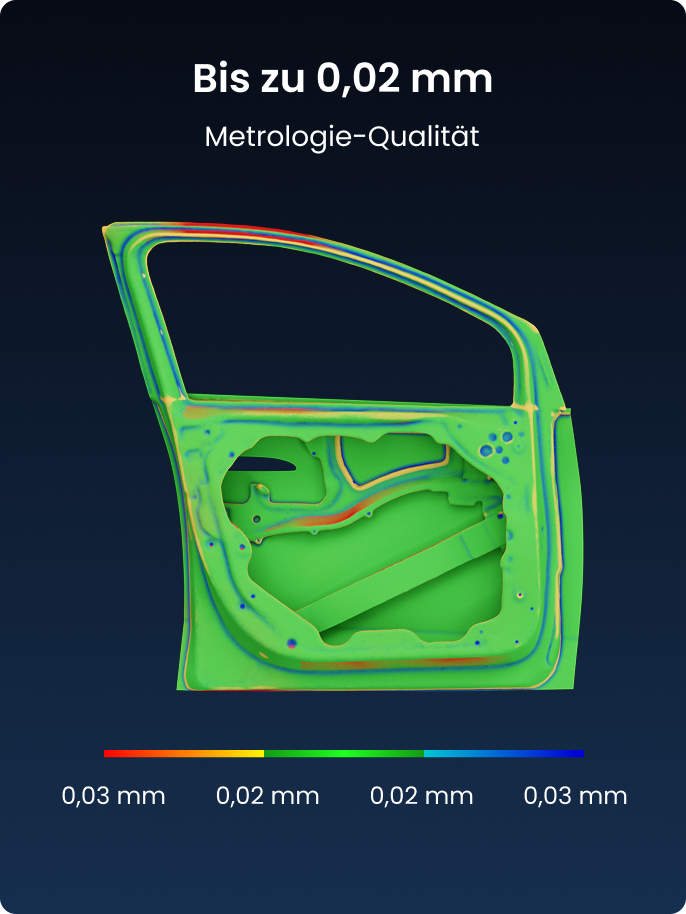

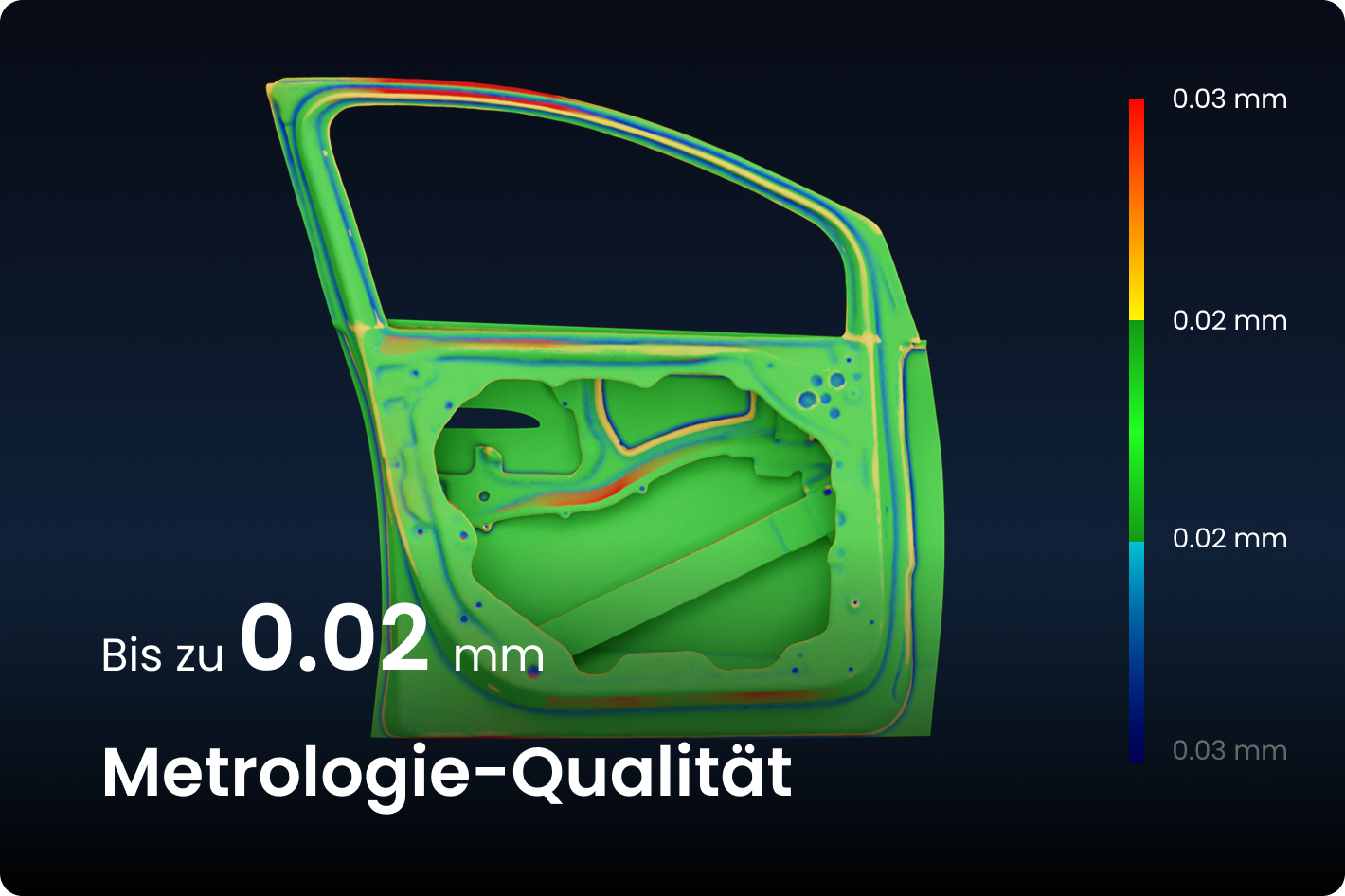

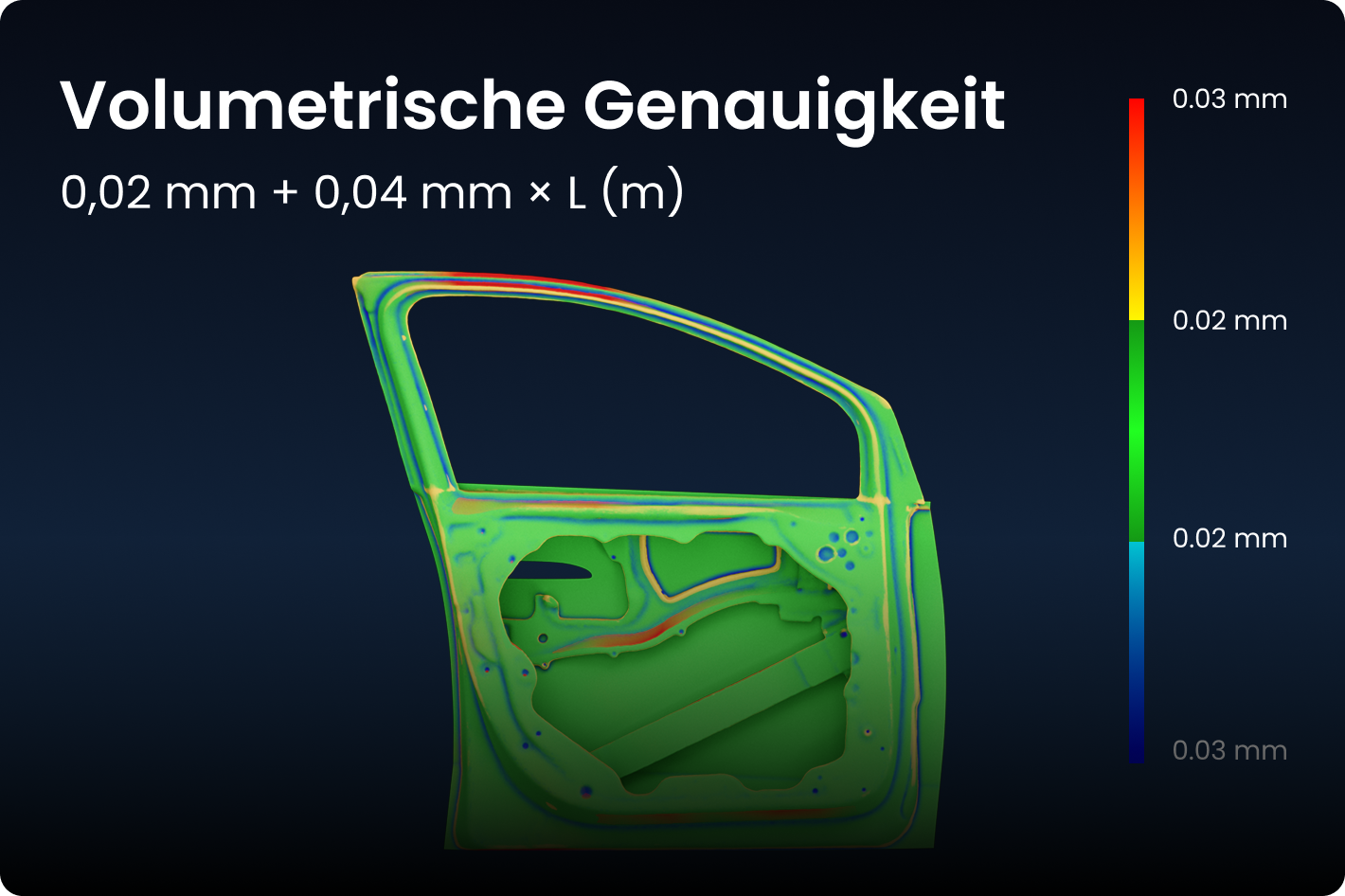

Hohe Volumetrische Genauigkeit
Digitalisieren Sie komplexe Geometrien mit hoher Genauigkeit, um präzise 3D-Modelle zu erstellen, die bereit für Messtechnik oder Scan-to-CAD-Workflows sind.
*L ist die Länge des Objekts.
Das hochpräzise Kalibrierbrett sorgt dafür, dass die MetroX-Serie stets ihre Genauigkeit und Präzision beibehält.
Drei Verfolgungsmodi
Merkmalsmodus für detailreiche Objekte, Marker für merkmalslose Objekte und Global Marker für erhöhte volumetrische Genauigkeit.
GPU-beschleunigte Scans, Bis zu 60 FPS
*GPU-Kompatibilität: Nur NVIDIA RTX 30 und 40 Series GPUs werden derzeit unterstützt. (Nur Windows)
Vor
Nach
Stream, Monitor, Optimize!
Streamen Sie Ihren Scan in Echtzeit von Ihrem PC auf ein Telefon, Tablet oder Display über die Revo Mirror-App. Sehen Sie, wie sich Ihr Scan formt, erkennen Sie Datenlücken und bewegen Sie sich frei, ohne Ihren Laptop halten zu müssen.
Scannen Sie schneller mit Markerblöcken
Richten Sie in kürzester Zeit eine markerreiche Umgebung für Scans mit dem praktischen Set geformter Markerblöcke in den erweiterten Editionen der MetroX-Serie ein.

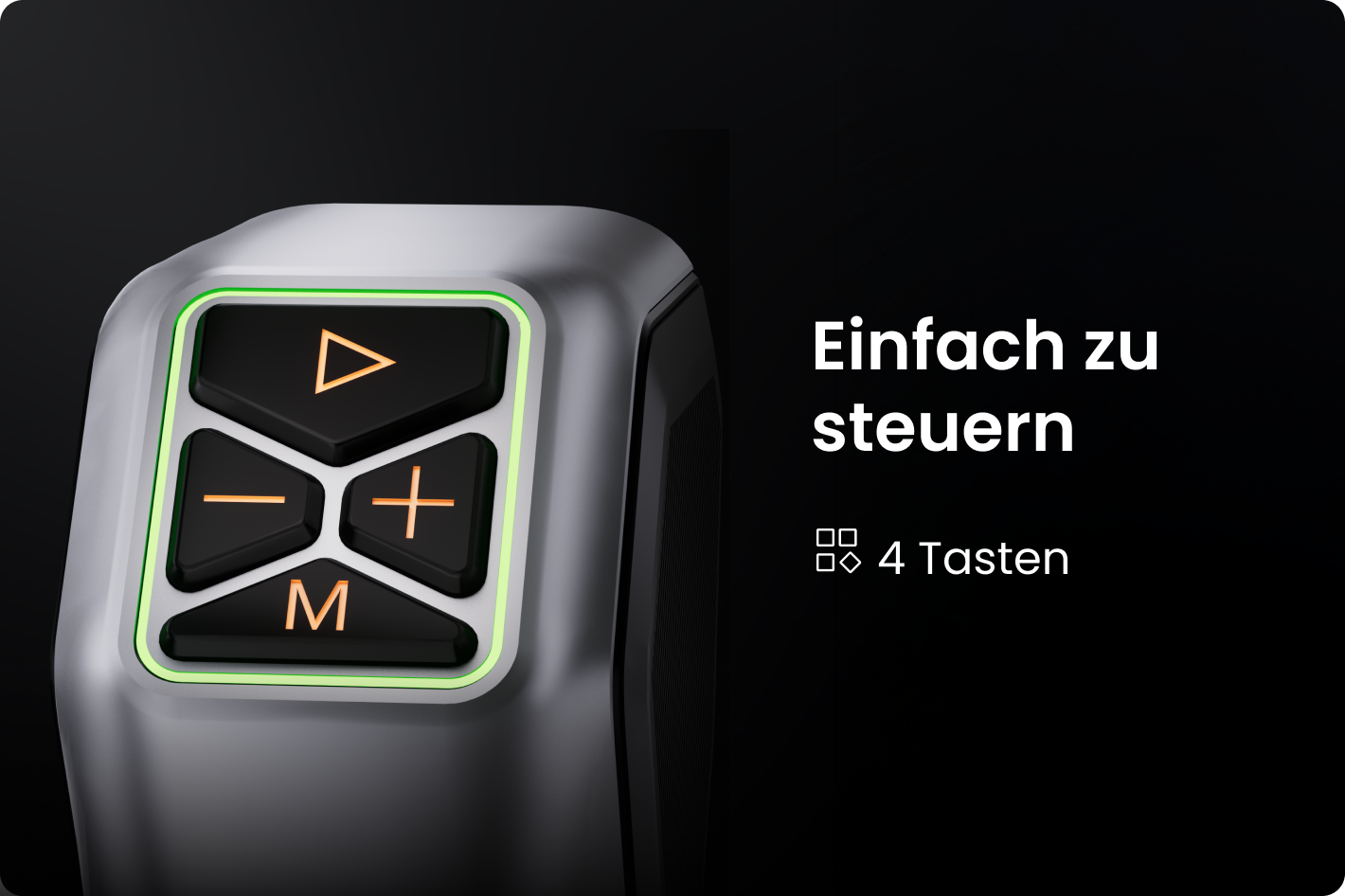

Einfach zu steuern
Steuern Sie Ihre Scans mühelos: Starten/Pausieren, Belichtung der Tiefenkamera anpassen und digital zoomen – alles per Knopfdruck über das 4-Tasten-Bedienfeld.
Erfassen Sie farbgenaue Scans für mehr Realismus im Auto-Drehteller-Modus mit der HD RGB-Kamera des MetroX für lebendige Farbgebung.
Revo Metro: Kostenlose Scan-Software
Erstellen Sie intuitiv 3D-Modelle in vier einfachen Schritten
Funktioniert auf: Windows, macOS
Ausgabeformate: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Scannen
Passen Sie ganz einfach jede Scaneinstellung von Genauigkeit und Belichtung bis hin zur Scandistanz für eine optimale Erfassung an.
Verarbeiten

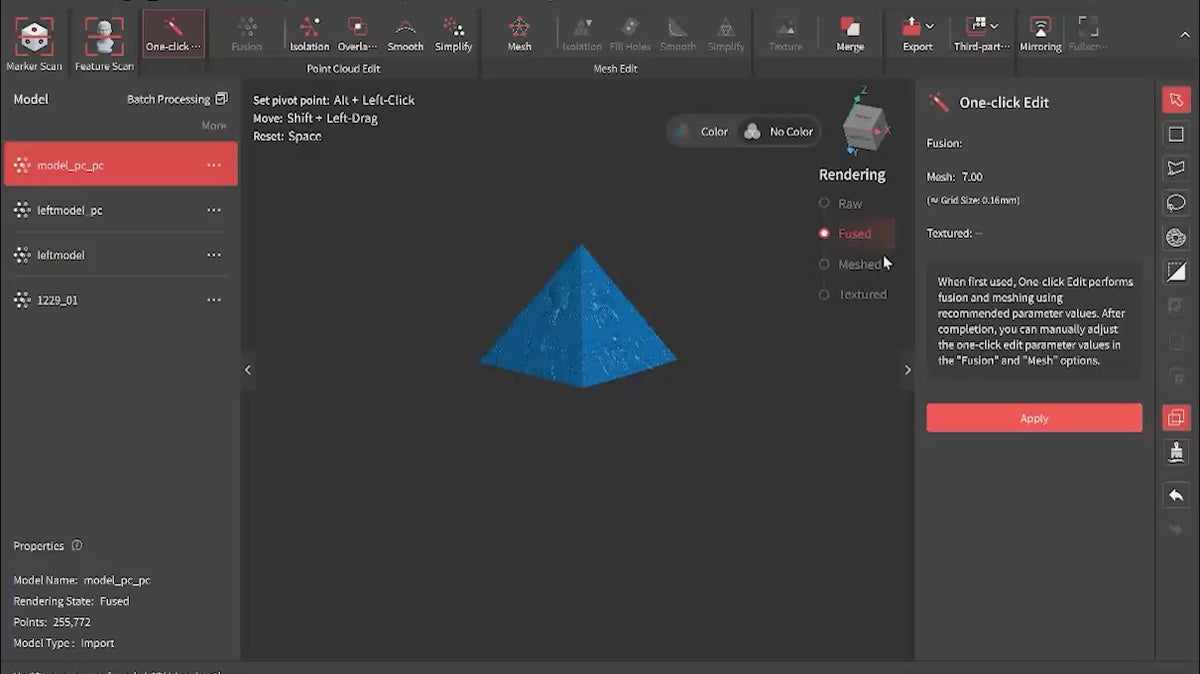

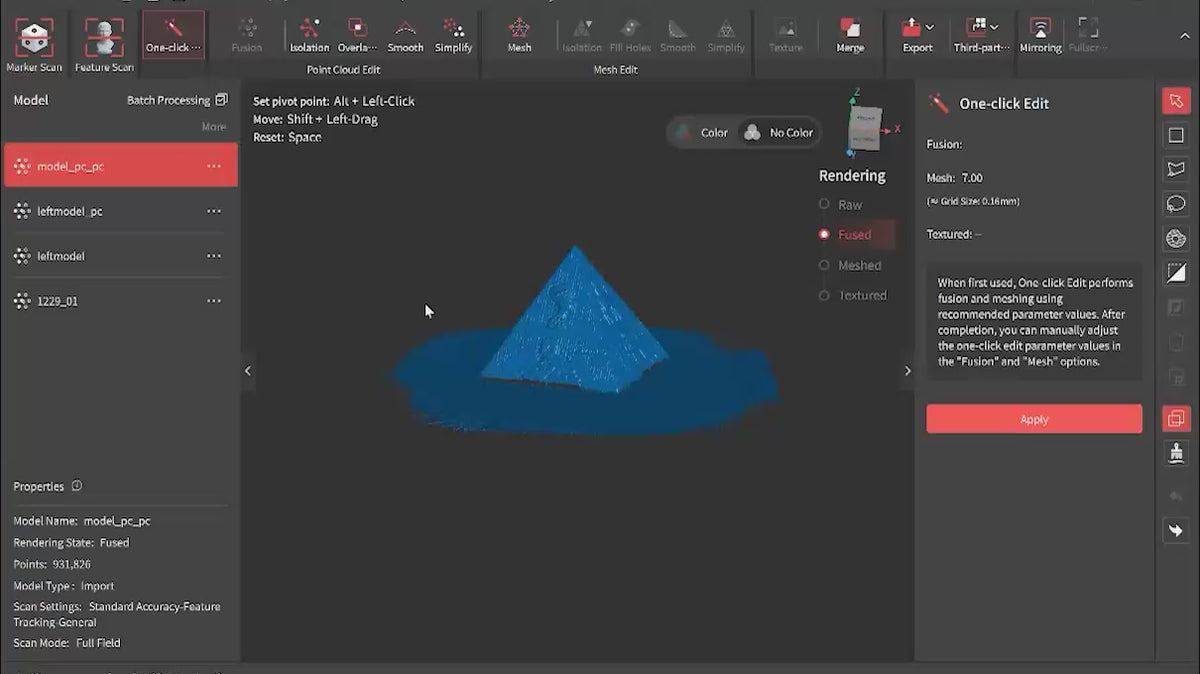

Sie können den einstellbaren Ein-Klick-Bearbeitungsmodus verwenden, um den Scan automatisch zu verarbeiten oder dies manuell zu tun, mit vollem Zugriff auf die Optionen für Keyframe-Bearbeitung, Fusion, Meshen und Texturierung.
Bearbeiten
Wählen Sie unerwünschte Daten aus und löschen Sie sie, bereinigen Sie überlappende und isolierte Daten, glätten, vereinfachen und füllen Sie Löcher.
Exportieren
Exportieren Sie Ihre Scans im PLY-, OBJ-, STL-, ASC-, 3MF-, GLTF- und FBX-Format für die Kompatibilität mit Drittanbieter-Software zur Nachbearbeitung, wie QUICKSURFACE, Geomagic Wrap oder Geomagic Control. Dies ermöglicht effiziente Scan-to-CAD-Workflows oder eine einfache Integration mit Software zur Qualitätsinspektion.
Nahtloses 3D-Scanning-Ökosystem
Keine Software-Hektik mehr. Genießen Sie einen einheitlichen Workflow vom Scan bis zur CAD-Inspektion mit MetroX Series, Revo Design und Revo Measure, die zusammen als professionelles Ökosystem arbeiten.
3D-Modell-Galerie
Mehr erkunden >
Vielfältige Anwendungen
Reverse Engineering
Egal welches Werkstück, MetroX optimiert Ihre Reverse-Engineering-Prozesse mit metrologie-qualitativen 3D-Modellen, die bereit für Scan-to-CAD-Prozesse sind.
Qualitätskontrolle
Mit den hochwertigen 3D-Modellen von MetroX können Mängel und Abweichungen im Herstellungsprozess schnell identifiziert werden, um sicherzustellen, dass selbst komplexe Teile oder Produkte die Entwurfstoleranzen erfüllen.
Additive Fertigung
Verwenden Sie MetroX, um einen ultra-genauen digitalen Zwilling nahezu jedes kleinen bis mittelgroßen Objekts zu erstellen, um konsistente 3D-gedruckte Reproduktionen zu gewährleisten.
Schnelles Prototyping
Beschleunigen Sie das schnelle Prototyping, indem Sie MetroX verwenden, um genaue Abmessungen von Objekten zu erfassen, sodass der Prototyp die Entwurfsanforderungen erfüllt, Iterationen minimiert und Zeit sowie Ressourcen spart.
Warum sich für MetroX entscheiden
"Combining hybrid multi-line blue lasers and full-field structured light, the MetroX 3D scanner is built for professional applications such as reverse engineering, quality control, additive manufacturing, and rapid prototyping, and addresses many of the pain points of traditional 3D scanners."
"In 3D printing and additive manufacturing, MetroX’s 3D data can be used to create high-quality printed prototypes or customized parts."
"MetroX has the ability to capture a wide range of subjects, from motor parts to sculptures, from metallic objects to textured 3D models."
Bewertungen auf YouTube
MetroX vs. MetroX Pro
|
Name
|
MetroX
|
MetroX Pro
|
|
Scantyp
|
Handheld und Desktop
|
|
|
Technologie
|
Multi-line Laser Scan und Vollflächiges Strukturiertes Licht Scan
|
|
|
Scannbare Objektgröße
|
Klein bis Mittel
|
|
|
Einzelframe-Präzision, bis zu
|
0,01 mm
|
0,01 mm
|
|
Einzelframe-Genauigkeit, bis zu
|
0,02 mm
|
0,02 mm
|
|
Volumetrische Genauigkeit
|
0,025 mm + 0,05 mm × L (m), wobei L die Länge des Objekts ist.
|
0,02 mm + 0,04 mm × L (m), wobei L die Länge des Objekts ist.
|
|
Verschmolzene Punktdistanz, bis zu
|
0,05 mm
|
|
|
Arbeitsabstand
|
200 ~ 400 mm
|
|
|
Einzelner Erfassungsbereich bei nächster Distanz
|
160 × 70 mm bei 200 mm
|
|
|
Einzelner Erfassungsbereich bei größter Distanz
|
320 × 215 mm bei 400 mm
|
|
|
Winkelsichtfeld (H x B)
|
43 × 33°
|
43 × 33°
|
|
Mindest-Scanvolumen
|
10 × 10 × 10 mm
|
|
|
Maximal-Scanvolumen
|
1 × 1 × 1 m
|
|
|
Scangeschwindigkeit, bis zu
|
Multi-line Blue Laser: 800.000 Punkte/s
Vollflächiges Blaues Licht: 7.000.000 Punkte/s
|
Multi-line Laser Scan: 2.000.000 Punkte/s
Vollflächiger strukturierter Lichtscan: 7.000.000 Punkte/s
|
|
RGB-Kamerauflösung
|
2 Megapixel
|
|
|
Farbscannen
|
Nur im automatischen Drehteller-Modus
|
|
|
Tracking-Methoden
|
Feature, Marker, Global Marker
|
|
|
Outdoor-Scanning
|
Nein
|
|
|
3D-Lichtquelle
|
14 blaue Kreuzlaserlinien
7 blaue Parallellinien
62 Linien vollflächiges blaues strukturiertes Licht
|
30 blaue Kreuzlaserlinien
15 blaue Parallellinien
62 Linien vollflächiges blaues strukturiertes Licht
|
|
Fülllichter
|
12 blaue LEDs
|
|
|
CPU
|
4-Kern ARM, 2,0 GHz
|
|
|
Eingebautes Chip-Computing
|
Tiefenberechnung
|
|
|
Tasten
|
4
|
|
|
Mindest-PC-Anforderungen
|
macOS
CPU: M1 Pro/Max/Ultra
RAM ≥ 16 GB
Windows
CPU: Intel i7 13. Gen oder AMD Ryzen 7 5800
RAM ≥ 32 GB
GPU: NVIDIA GeForce RTX 3060 (8 GB)
Hinweise:
① Wenn Sie sich über die CPU-Konfiguration unsicher sind, stellen Sie sicher, dass die CPU mindestens 8 Kerne, 16 Threads und eine Basistaktfrequenz von mindestens 2,4 GHz hat.
② Nur in Laser-Linien-Scanfunktionen ist eine dedizierte Grafikkarte zur Beschleunigung erforderlich. AMD- und MAC-GPUs unterstützen derzeit keine Beschleunigung.
|
macOS
CPU: M3 Pro/M4
RAM ≥ 18 GB
Windows
CPU: Intel i7 13. Gen oder AMD Ryzen 7 5800
RAM ≥ 32 GB
GPU: NVIDIA GeForce RTX 3060 (8 GB)
Hinweise:
① Wenn Sie sich über die CPU-Konfiguration unsicher sind, stellen Sie sicher, dass die CPU mindestens 8 Kerne, 16 Threads und eine Basistaktfrequenz von mindestens 2,4 GHz hat.
② Nur in Laser-Linien-Scanfunktionen ist eine dedizierte Grafikkarte zur Beschleunigung erforderlich. AMD- und MAC-GPUs unterstützen derzeit keine Beschleunigung.
|
|
Empfohlene PC-Anforderungen
|
macOS
CPU: M2 Pro/Max/Ultra, M3 Pro/Max/Ultra
RAM ≥ 24 GB
Windows
CPU: Intel i9 12. Gen oder besser
RAM ≥ 64 GB
GPU: NVIDIA RTX 4060 (8 GB) oder besser
|
macOS
CPU: M4 Pro oder besser
RAM ≥ 24 GB
Windows
CPU: Intel i9 12. Gen oder besser
RAM ≥ 64 GB
GPU: NVIDIA RTX 4060 (8 GB) oder besser
|
|
Kompatible Betriebssysteme
|
Windows 10/11 (64-Bit), macOS 11.0 oder besser
|
|
|
Ausgabedateiformate
|
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
|
|
|
Druckfertige 3D-Modelle
|
✔
|
|
|
Anschlusstyp
|
USB Type-C
|
USB Type-C zu Type-C
|
|
Stromversorgung
|
DC 12V, 3A
|
|
|
Scanner-Gewicht
|
508 g
|
|
|
Abmessungen (L x B x H)
|
209 × 88 × 44 mm
|
|
|
Spezielle Objektscans
|
Bitte verwenden Sie Scanning Spray, wenn Sie transparente oder spiegelnde Oberflächen im Multi-Line-Laser-Modus scannen.
Scanning Spray wird empfohlen, wenn Sie transparente, schwarze, spiegelnde oder stark reflektierende Oberflächen im Vollfeld strukturierten Lichtmodus scannen.
|
|
|
Benutzerneukalibrierung
|
Ja
|
|
|
Unterstützte Zubehörteile
|
Dual-Achsen-Drehteller, Marker Block Kit
|
|
Zubehör

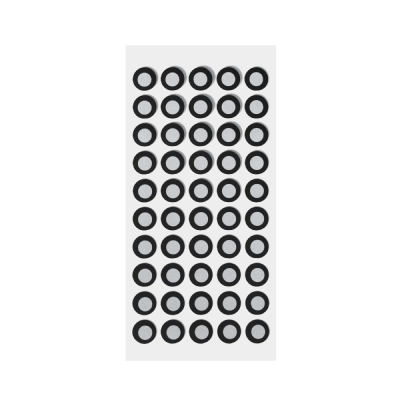

Markierungspunkte (mittlere bis große Objekte)
Laserschutzbrille

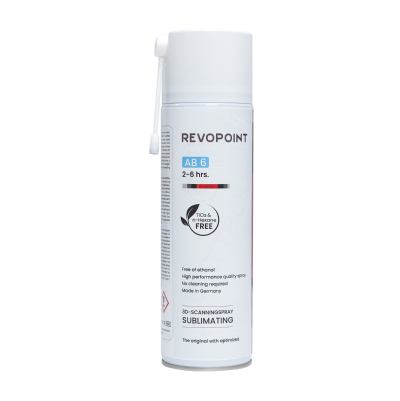

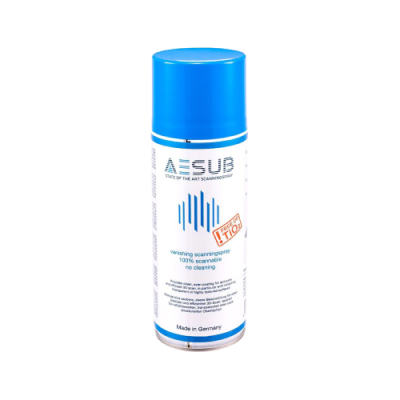

Scanning Spray (AB-6)
