Übersicht
Für mehr Präzision konstruiert
Von komplexen Geometrien bis zu schwer erfassbaren Oberflächen – die drei
Blaulaser-Scanmodi der MetroY-Serie liefern die richtigen Werkzeuge für jede Aufgabe.

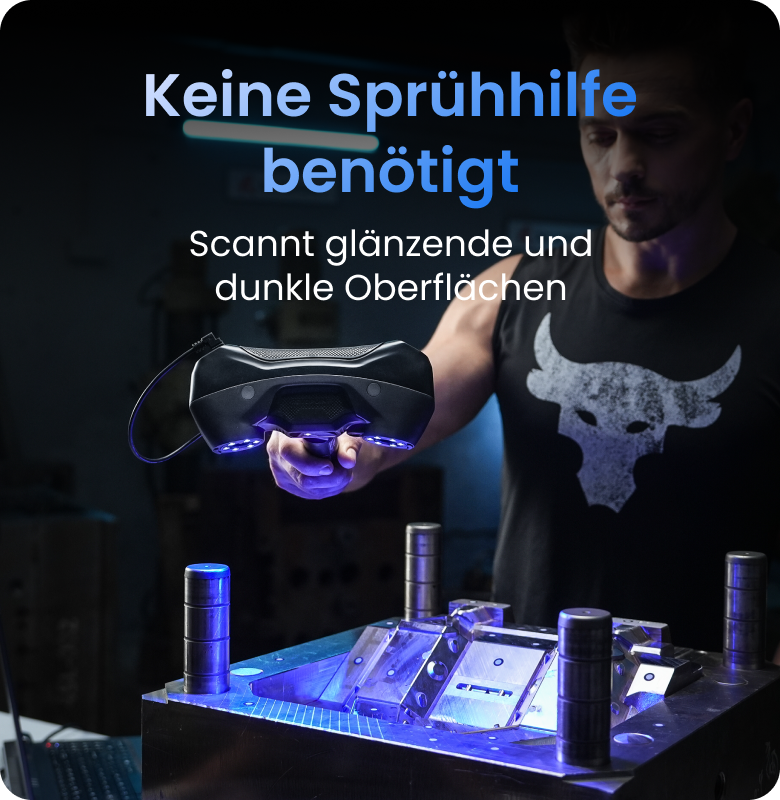

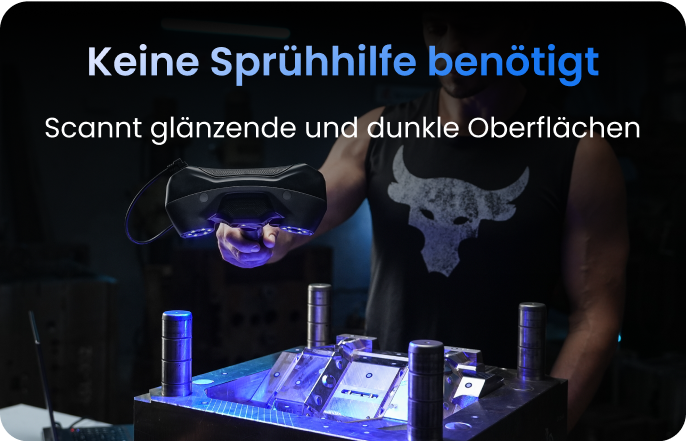

Erfassen Sie mühelos flache, glänzende oder schwarze Oberflächen – ganz ohne Sprühhilfe.

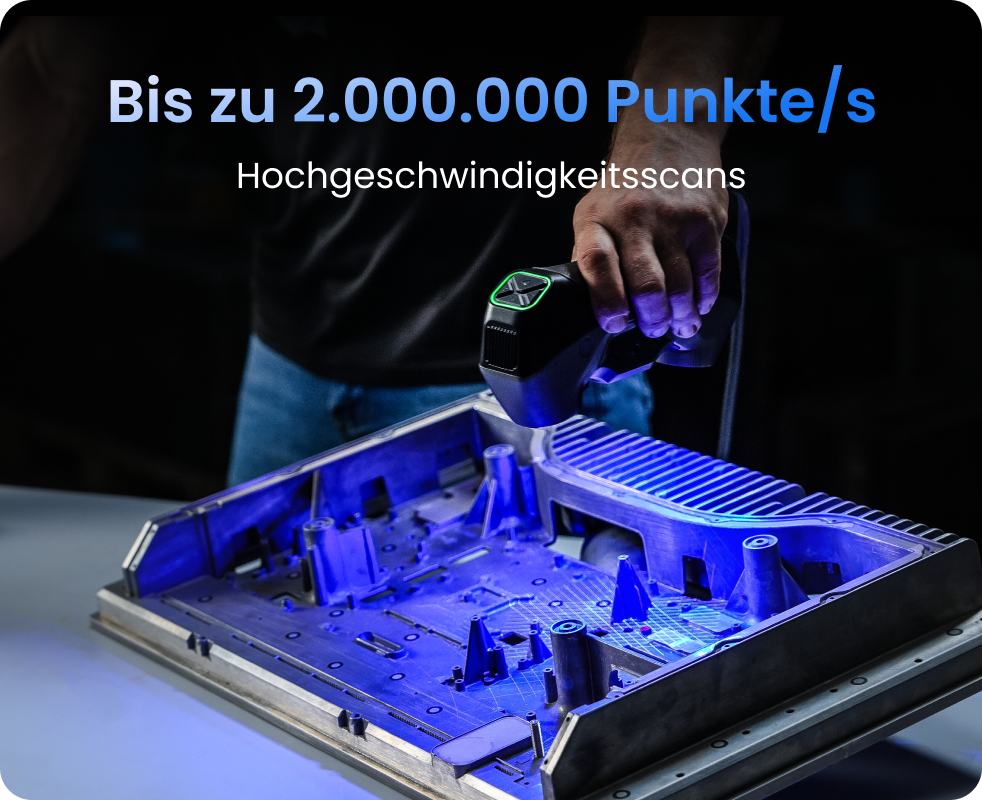

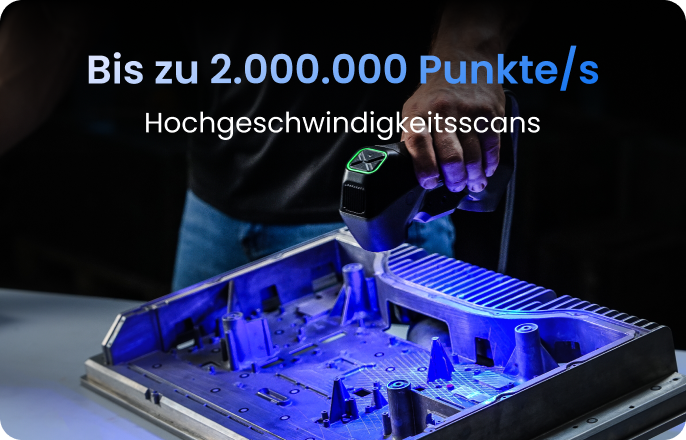

Der Blaulaser-Kreuzlinienmodus des MetroY scannt mit bis zu 2 millionen Punkten pro
Sekunde für schnelle, präzise Ergebnisse.
Erfassen Sie noch mehr mit dem MetroY Pro
Noch flexibler: MetroY Pro bietet zwei Vollfeld-Strukturlicht-Scanmodi mit Blaulaser.
Erfassen Sie detailreiche Werkstücke ohne Marker in Sekunden – mit 62 leistungsstarken Blaulaserlinien und Punktwolkenerfassung von bis zu 7 Millionen Punkten/Sek. für schnelle, präzise 3D-Daten.
Intelligenter scannen: 5 Modi für alle Herausforderungen
Verwalten Sie komplexe Geometrien und Oberflächen effizient mit den 5 Scan-Modi des MetroY Pro. Seine fortschrittliche blaue Laserlinienmatrix unterstützt die Modi Überkreuzlinien, Parallellinien und Einzel-Laserlinie, während sein blauer Lichtprojektor schnelle Scans im manuellen Modus (Vollfeld) und einen ultra-detaillierten automatischen Drehteller-Modus ermöglicht.
Präzision, die überzeugt
Erfassen Sie jede geometrische Komplexität für präzise 3D-Modelle – ob für Messungen oder Reverse Engineering via Scan-to-CAD.
Flexibles Scannen

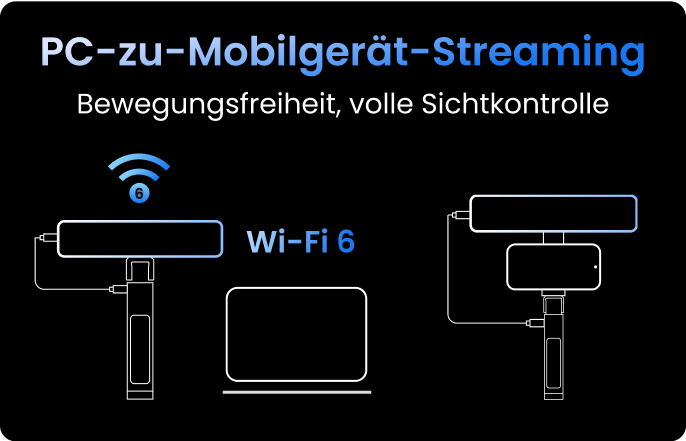

Drahtloses Scannen
Nutzen Sie den MetroY kabellos mit voller Bewegungsfreiheit. Der Scanner überträgt Scans in Echtzeit via Wi-Fi 6, verarbeitet Daten mit Ihrer PC-Hardware und zeigt Live-Feedback auf Revo Mirror (Smartphone/Monitor) an. So erkennen Sie sofort fehlende Daten oder tote Winkel beim Umrunden des Objekts.
Echtfarben für echte Ergebnisse
Die HD-RGB-Kamera des MetroY Pro erfasst detaillierte Oberflächentexturen für lebensechte 3D-Visualisierungen. Die Daten lassen sich in Revo Measure für präzise Messungen und professionelle Reports nutzen.
MetroY Pro erweitert Ihre Möglichkeiten mit verbessertem Farbscanning durch Auto Turntable Mode für konsistente Texturausrichtung und saubere, präzise Ergebnisse.
Echtzeit-
Temperaturüberwachung
Um eine hohe 3D-Scan-Genauigkeit aufrechtzuerhalten, integriert die MetroY-Serie hochsensible Temperatursensoren, die Schwankungen überwachen und die Temperatur des Scanners in Echtzeit anzeigen. Diese Funktion gewährleistet einen optimalen Betrieb und verhindert temperaturbedingte Genauigkeitsabweichungen.
Revo Metro - Kostenlose Scan-Software
Erstellen Sie intuitiv 3D-Modelle in vier einfachen Schritten mit der leistungsstarken, kostenlosen Revo Metro Software von MetroY.
Funktioniert auf: Windows, macOS
Exportformate: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Granulare Scan-Einstellungen für eine präzise Steuerung des Scanprozesses und optimale Punktwolkenerfassung. Stellen Sie einen perfekten Scan mit
Echtzeit-Punktwolkenüberwachung sicher, um zu prüfen, ob Sie genügend Daten erfasst haben.
Vereinfachen Sie die Umwandlung von 3D-Scan-Daten in CAD mit Revo Design. Ausgestattet mit leistungsstarken Werkzeugen für Netzbearbeitung, freie und parametrische Modellierung und Scan-zu-CAD-Workflows, ist Revo Design ideal für Reverse Engineering, Produktentwicklung und Industriedesign.

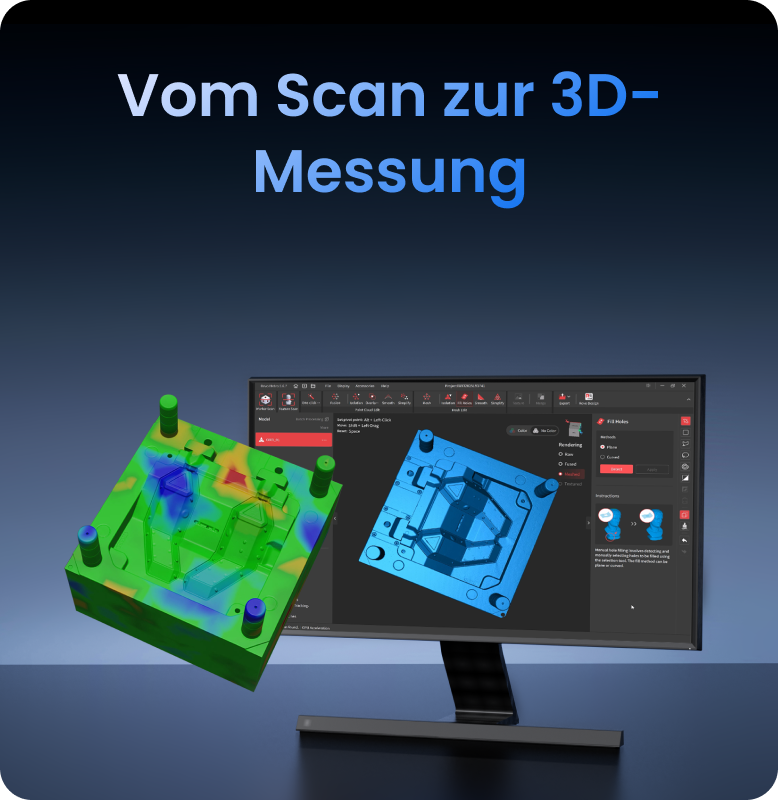

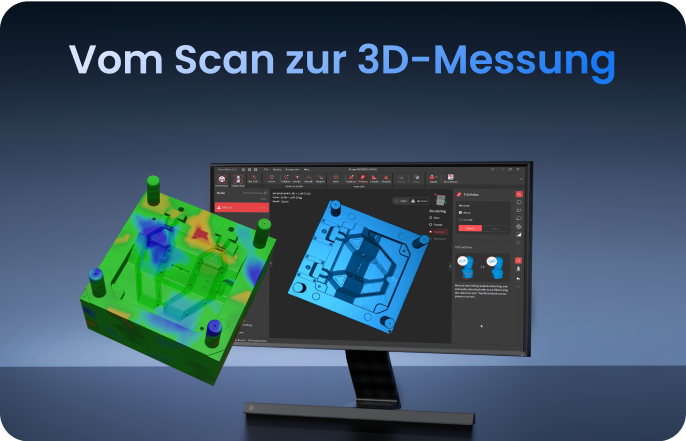

In Revo Scan erstellte Modelle können direkt in Revo Measure importiert werden. Revo Measure ist eine professionelle 3D-Messtechnik-Software, die Form, Abmessungen und Qualität bewertet, indem sie Punktwolken- oder Netzdaten mit CAD-Modellen oder Zeichnungen vergleicht. Eine nahtlose Ein-Klick-Integration mit Revo Scan gewährleistet einen reibungslosen und effizienten Qualitätskontrollworkflow.
Aufgenommen mit MetroY & MetroY Pro
Mehr erfahren >
Anwendungen
Reverse Engineering
Erfassen Sie detaillierte Geometrien für hochpräzises Reverse Engineering mit der MetroY (bis zu 0,02 mm Genauigkeit) und Multi-Linien-Lasermodi, die alle Schlüsseldetails erfassen. Exportieren Sie Ihre Scans direkt nach Revo Design für schnelle Scan-zu-CAD-Konvertierung.
Rapid Prototyping
Sichern Sie die Übereinstimmung Ihres Prototyps mit den Designvorgaben, reduzieren Sie Iterationen und sparen Sie Zeit und Ressourcen. MetroY erfasst präzise Maßdaten für einen effizienten Entwicklungsprozess.
Qualitätskontrolle
Überprüfen Sie auch komplexe Werkstücke schnell auf Konformität – mit MetroY und der Metrologiesoftware Revo Measure für sofortige Fehlererkennung.
Additive Fertigung
Ob für Reproduktion, Reparatur oder Redesign: MetroY erstellt präzise digitale Zwillinge kleiner bis mittelgroßer Objekte.
Warum MetroY?
"Engineered for precision and versatility, the Revopoint MetroY offers a flexible solution to the capture of small to medium-sized objects. Its industrial-grade blue laser technology provides high-accuracy scanning, making it perfect for applications in design, engineering, and 3D printing."
"For users who require the precision and flexibility needed in professional and industrial environments, Revopoint offers the MetroY series, comprising the MetroY and MetroY Pro."
YouTube-Bewertungen

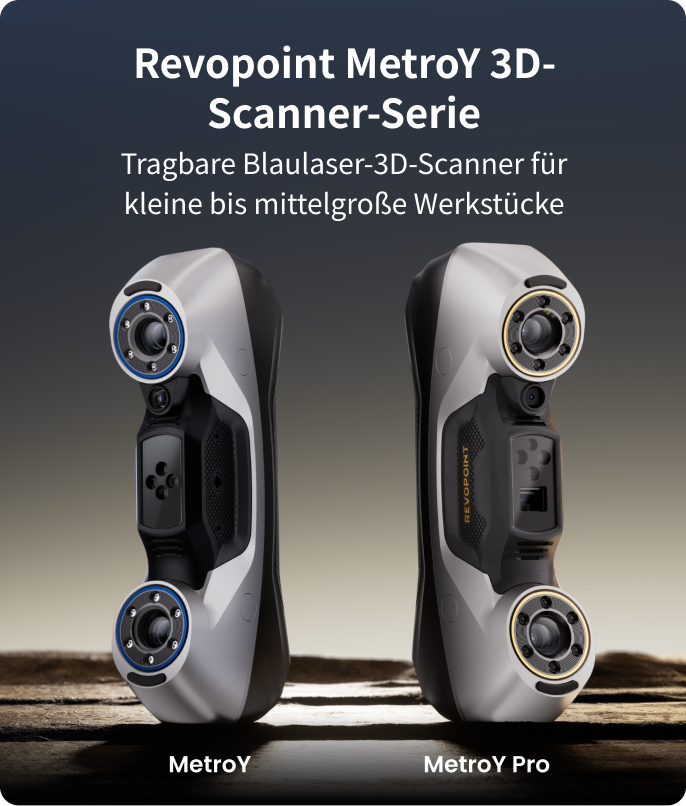

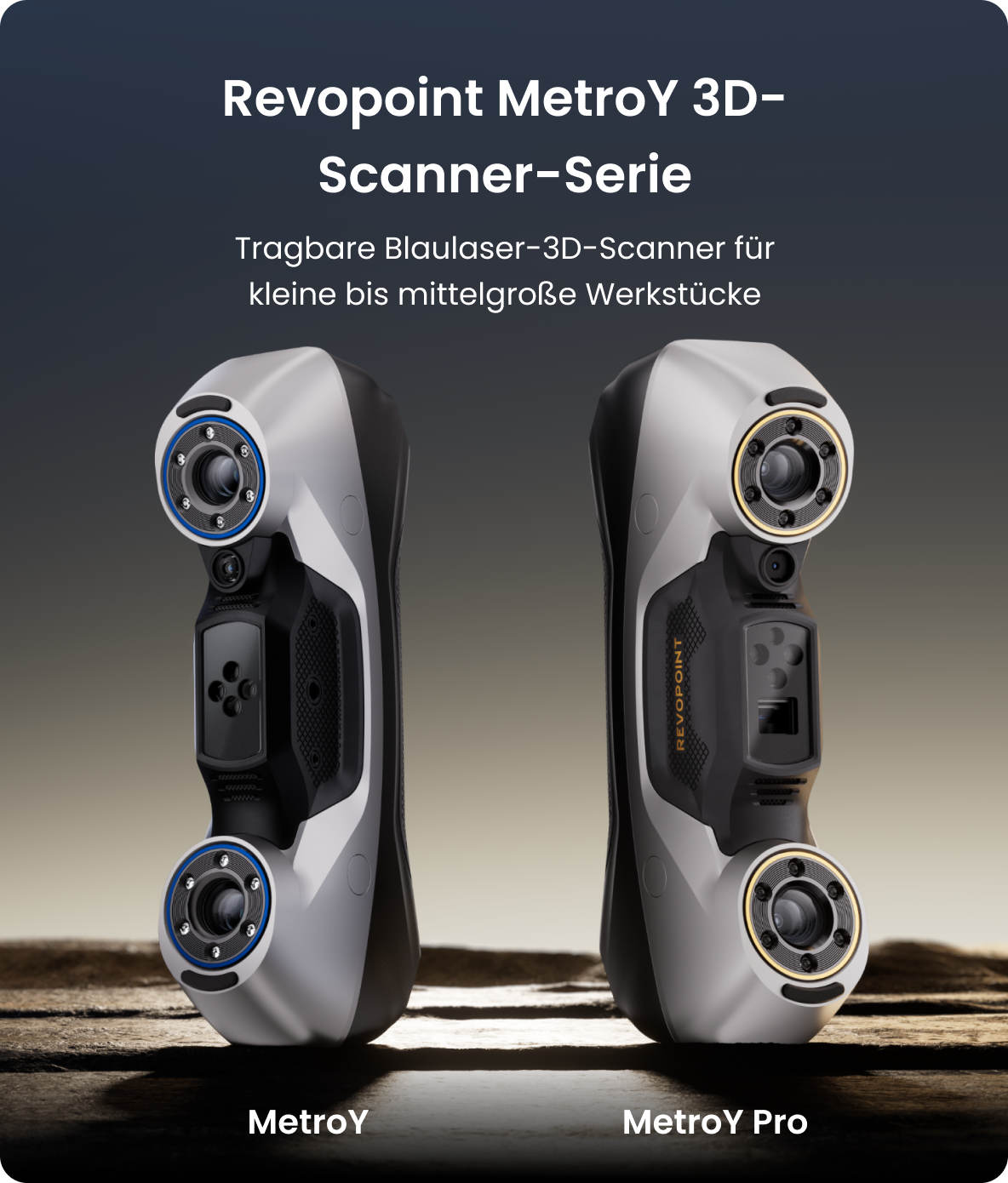

MetroY vs. MetroY Pro
|
Produktname
|
MetroY
|
MetroY Pro
|
|
Typ des Scannens
|
Tragbar
|
Tragbar und Desktop
|
|
Technologie
|
Multi-line Laser Scan
|
Multi-line Laser Scan und Full-field Structured Light Scan
|
|

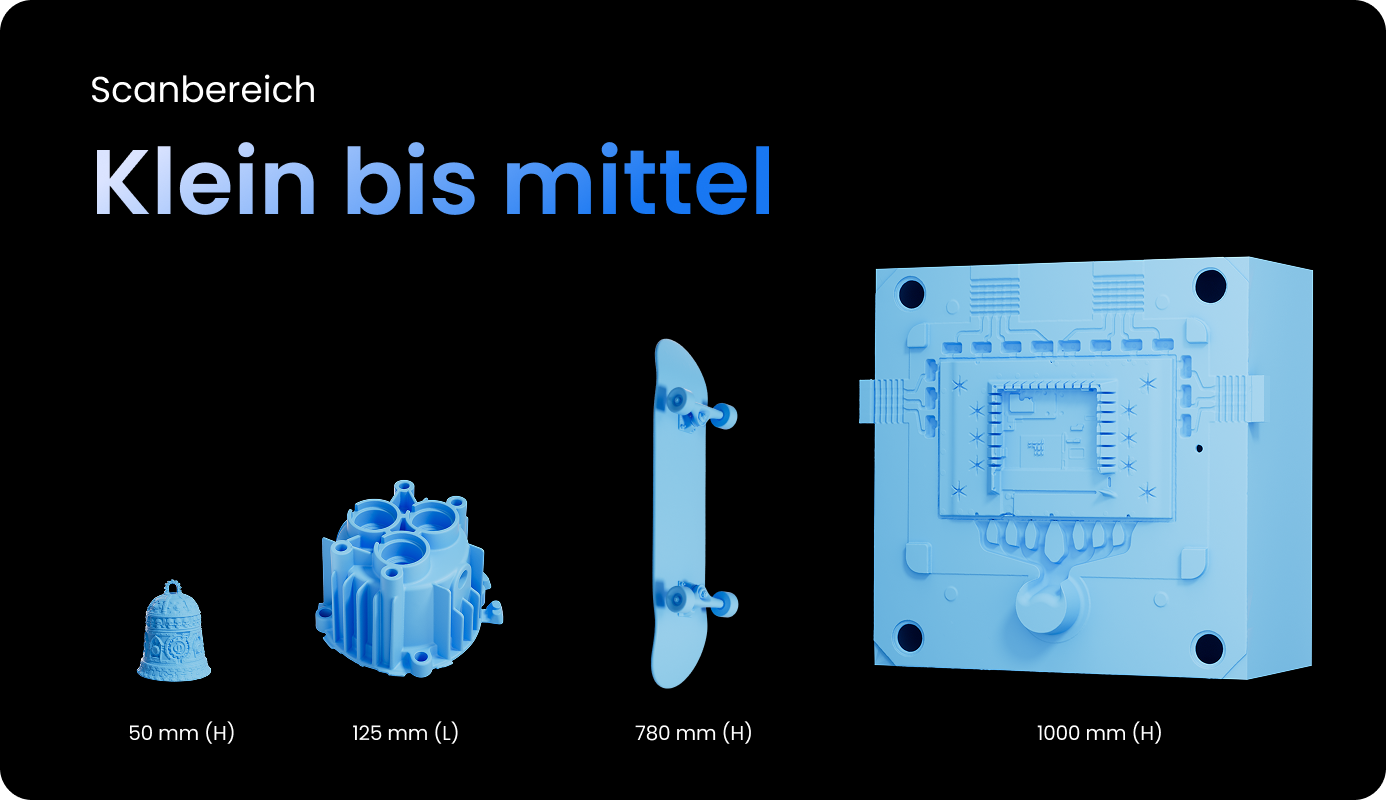

Größe des scanbaren Objekts
|
Klein bis Mittel
|
Klein bis Mittel
|
|
Einzelbildpräzision, bis zu
|
0,01 mm
|
0,01 mm
|
|
Einzelbildgenauigkeit, bis zu
|
0,02 mm
|
0,02 mm
|
|

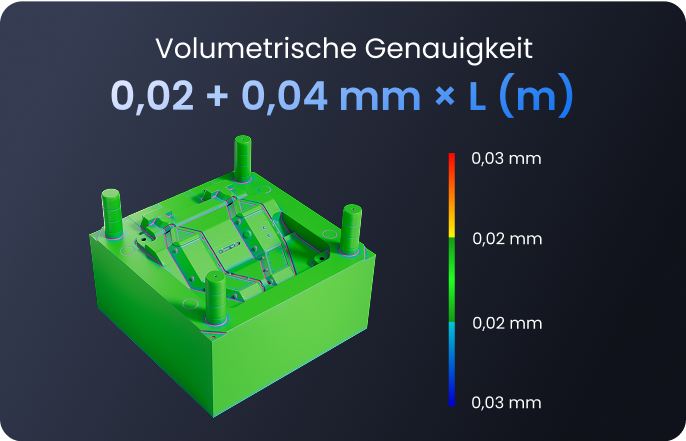

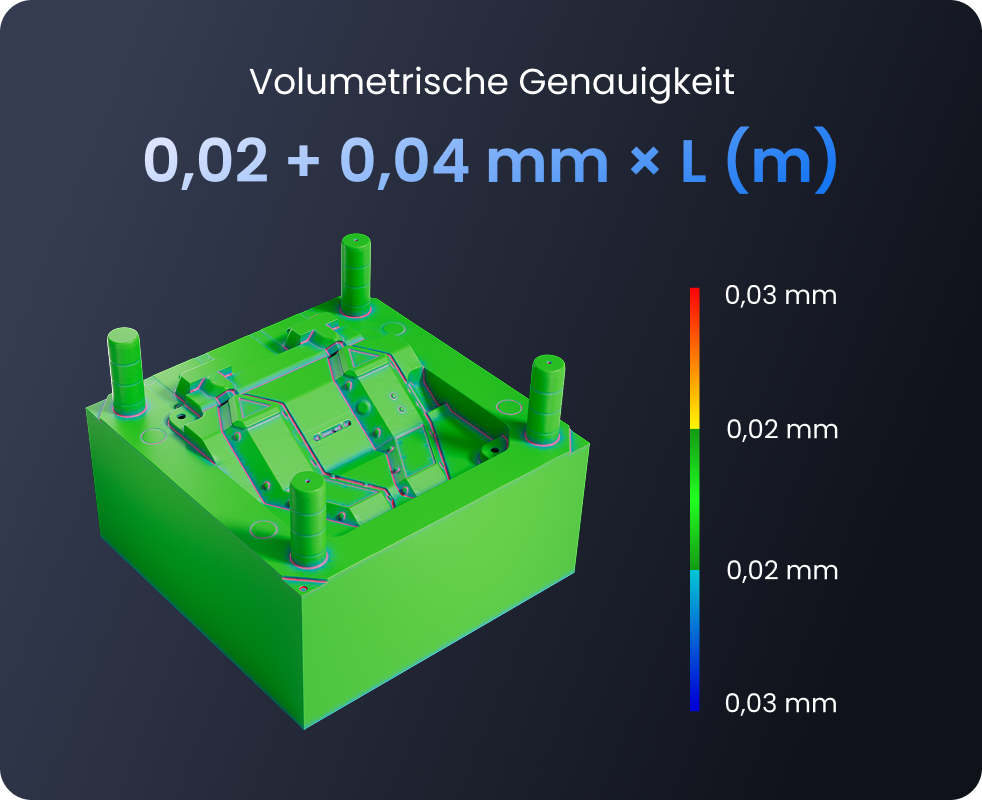

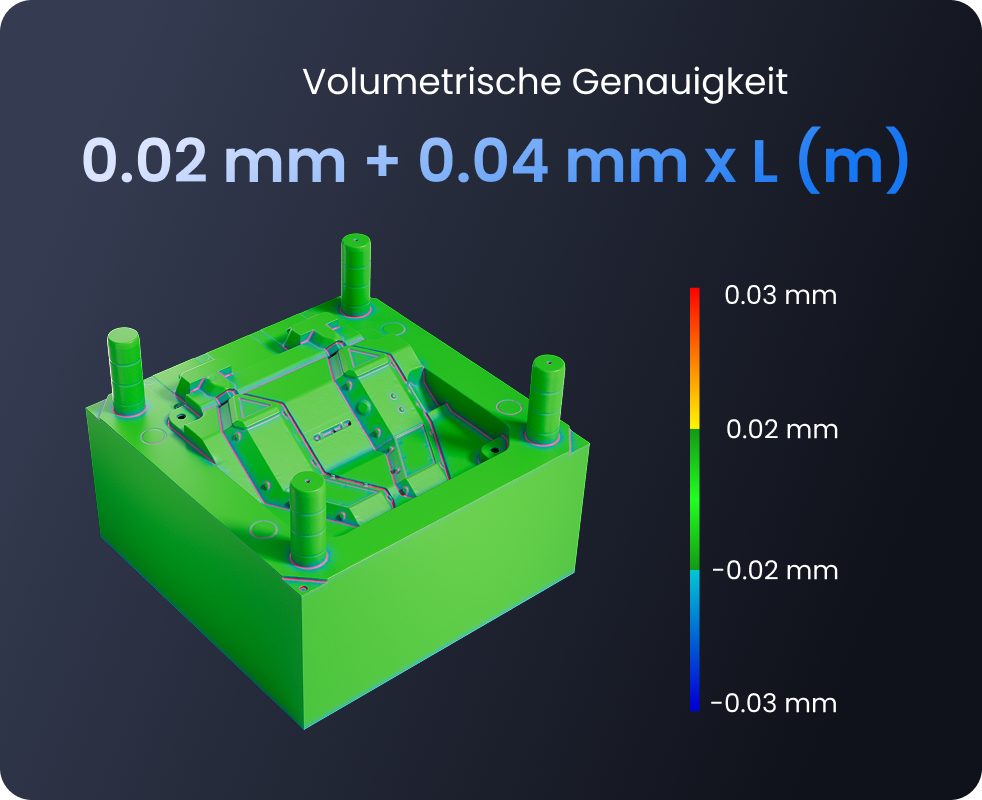

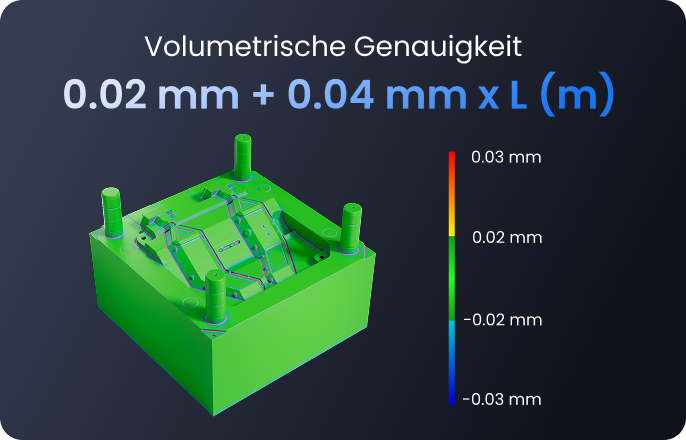

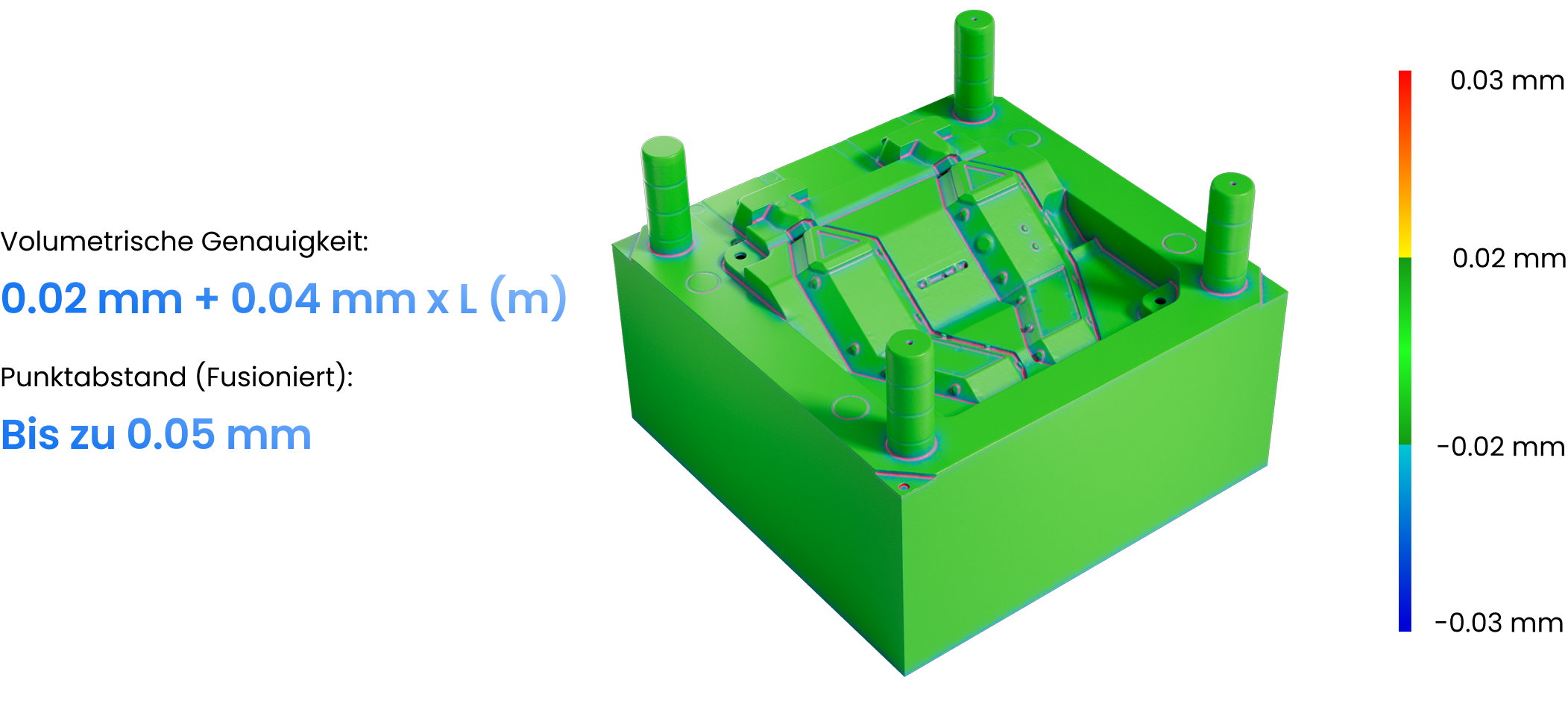

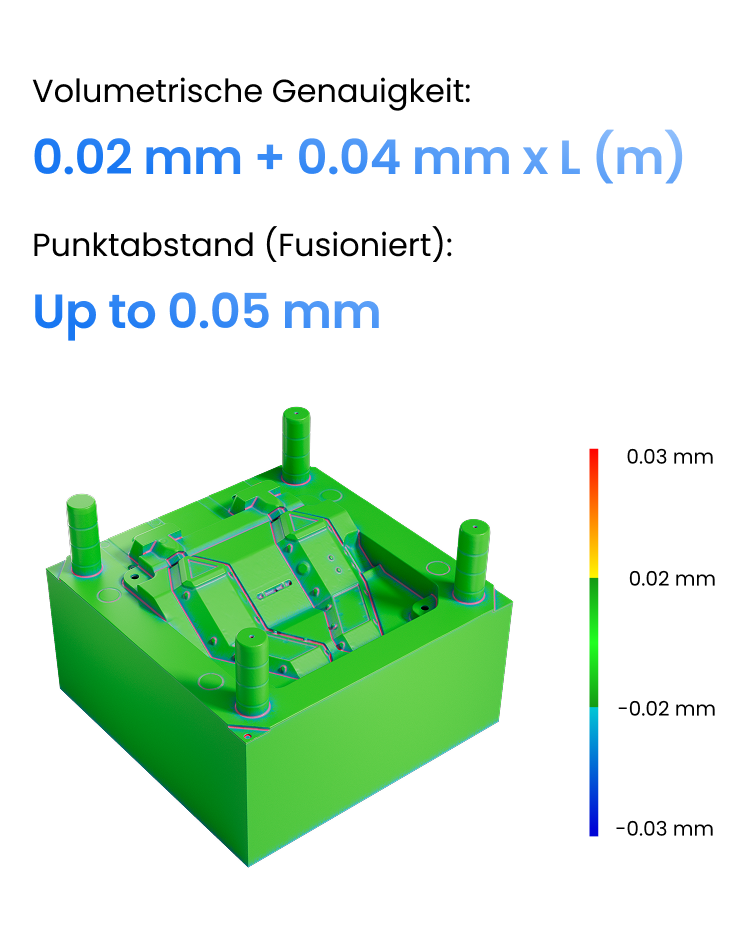

Volumetrische Genauigkeit
|
0,02 mm + 0,04 mm × L (m),
Länge des Objekts in Metern.
|
0,02 mm + 0,04 mm × L (m),
Länge des Objekts in Metern.
|
|

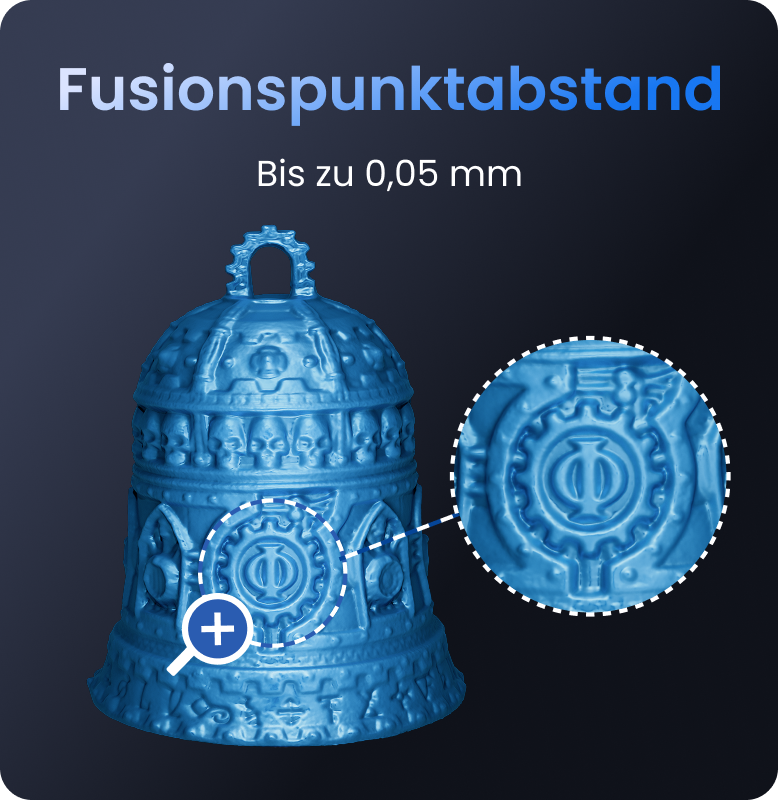

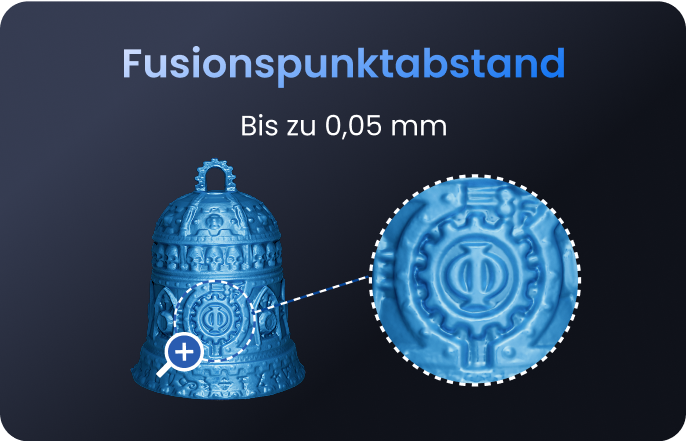

Abstand der verschmolzenen Punkte, bis zu
|
0,05 mm
|
0,05 mm
|
|
Arbeitsabstand
|
200 ~ 400 mm
|
200 ~ 400 mm
|
|
Einzelerfassungsbereich bei nächster Entfernung
|
123 × 130 mm bei 200 mm
|
152 × 138 mm bei 200 mm
|
|
Einzelner Erfassungsbereich im weitesten Abstand
|
290 × 260 mm bei 400 mm
|
332 × 276 mm bei 400 mm
|
|
Winkelbetrachtungsfeld (H x V)
|
43 × 33°
|
49 × 38°
|
|
Minimales Scanvolumen
|
10 × 10 × 10 mm
|
10 × 10 × 10 mm
|
|
Maximales Scanvolumen
|
1 × 1 × 1 m
|
1 × 1 × 1 m
|
|
Scangeschwindigkeit, bis zu
|
Multi-line Laser Scan:
1.500.000 Punkte/s
|
Multi-line Laser Scan: 2.000.000 Punkte/s
Full-field Structured Light Scan: 7.000.000 Punkte/s
|
|
RGB-Kamera-Auflösung
|
2 Megapixels
|
2 Megapixels
|
|
Farb-Scannen
|
Ja
|
Nur im Auto-Drehteller-Modus
|
|
Verfolgungmethoden
|
Marker, Globaler Marker
|
Merkmal, Marker, Globaler Marker
|
|
Scannen im Freien
|
Nein
|
Nein
|
|
3D-Lichtquelle
|
30 blaue Kreuzlaserlinien
15 blaue parallele Laserlinien
1 blaue Einzellaserlinie
|
34 blaue Kreuzlaserlinien
15 blaue parallele Laserlinien
1 blaue Einzellaserlinie
62 blaue Vollfeld-Strukturlichtlinien
|
|
Fülllicht
|
12 blaue LEDs
|
12 blaue LEDs
|
|
CPU
|
4-Kern ARM, 2,0 GHz
|
4-Kern ARM, 2,0 GHz
|
|
Eingebautes Chip-Computing
|
Tiefenberechnung
|
Tiefenberechnung
|
|
Tasten
|
4
|
4
|
|
Minimale PC-Anforderungen
|
macOS
CPU: M3 Pro/M4
RAM ≥ 18GB
Windows
CPU: Intel i7 der 13. Generation oder AMD Ryzen 7 5800
RAM ≥ 32GB
GPU: NVIDIA GeForce RTX 3060 (8 GB)
Hinweis:1. Falls Sie sich bezüglich der CPU-Konfiguration unsicher sind, stellen Sie bitte sicher, dass die CPU über mindestens 8 Kerne, 16 Threads und eine Basisfrequenz von ≥2,4 GHz verfügt.
2. Nur im Laserlinien-Scanmodus wird eine dedizierte Grafikkarte zur Beschleunigung benötigt. AMD- und Mac-GPUs unterstützen die Beschleunigung derzeit nicht.
|
macOS
CPU: M3 Pro/M4
RAM ≥ 18GB
Windows
CPU: Intel i7 der 13. Generation oder AMD Ryzen 7 5800
RAM ≥ 32GB
GPU: NVIDIA GeForce RTX 3060 (8 GB)
Hinweis:1. Falls Sie sich bezüglich der CPU-Konfiguration unsicher sind, stellen Sie bitte sicher, dass die CPU über mindestens 8 Kerne, 16 Threads und eine Basisfrequenz von ≥2,4 GHz verfügt.
2. Nur im Laserlinien-Scanmodus wird eine dedizierte Grafikkarte zur Beschleunigung benötigt. AMD- und Mac-GPUs unterstützen die Beschleunigung derzeit nicht.
|
|
Empfohlene PC-Anforderungen
|
macOS
CPU: M4 Pro or better
RAM ≥ 24GB
Windows
CPU: Intel i9 der 12. Generation oder besser
RAM ≥ 64GB
GPU: NVIDIA RTX 4060 (8 GB) oder besser
|
macOS
CPU: M4 Pro or better
RAM ≥ 24GB
Windows
CPU: Intel i9 der 12. Generation oder besser
RAM ≥ 64GB
GPU: NVIDIA RTX 4060 (8 GB) oder besser
|
|
Kompatible Betriebssysteme
|
Windows 10/11 (64-Bit), macOS 11.0 (bald verfügbar) oder neuer
|
Windows 10/11 (64-Bit), macOS 11.0 (bald verfügbar) oder neuer
|
|
Dateiformate zur Ausgabe
|
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
|
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
|
|
Druckfertige 3D-Modelle
|
✔
|
✔
|
|
Wi-Fi
|
6
|
6
|
|
Anschluss-Typ
|
USB Typ-C auf Typ-C
|
USB Typ-C auf Typ-C
|
|
Power Requirements
|
DC 12V, 3A
|
DC 12V, 3A
|
|
Scanner Gewicht
|
447 g
|
450 g
|
|
Abmessungen (L x B x H)
|
211 × 94 × 47 mm
|
211 × 94 × 47 mm
|
|
Scannen von Spezialobjekten
|
Die Verwendung von Scan-Sprühhilfe wird beim Scannen von transparenten oder spiegelnden Oberflächen empfohlen.
|
Die Verwendung von Scan-Sprühhilfe wird beim Scannen von transparenten oder spiegelnden Oberflächen empfohlen.
|
|
Benutzer Rekalibrierung
|
Ja
|
Ja
|
|
Unterstütztes Zubehör
|
Marker-Block-Set, Mobile Kit (3. Generation)
|
Marker-Block-Set, Mobile Kit (3. Generation), Zweiachsiger-Drehtisch
|
|
Hinweis:
|
1. Präzision beschreibt, wie nah wiederholte Messungen desselben Objekts aus einem einzigen Winkel zueinander sind. Genauigkeit beschreibt, wie nah ein gemessener Wert aus einem einzigen Winkel an dem tatsächlichen (wahren) Wert ist. Beide wurden in einer kontrollierten Laborumgebung erfasst. Die tatsächlichen Ergebnisse können je nach Betriebsumgebung variieren.
2. Sicherheitstipps für Laser der Klasse 1:
1) Das Produkt verwendet einen Laserprojektor der Klasse 1. Vermeiden Sie es, ihn aus kurzer Distanz direkt anzusehen! Bitte beziehen Sie sich auf das Standarddokument für Laser der Klasse 1 für weitere Details.
2) Um die Reflexion des Lasers zu vermeiden, vermeiden Sie es, reflektierende Oberflächen wie Spiegel oder Glas im Weg des Laserstrahls zu platzieren.
3. Dieses Produkt hat blinkende Lichter, die für Personen mit photosensibler Epilepsie möglicherweise nicht geeignet sind.
4. Wenn Sie sich über die CPU-Konfiguration nicht sicher sind, stellen Sie bitte sicher, dass die CPU über Kerne≥8, Threads≥16 und eine Grundfrequenz ≥2,4GHz verfügt.
|
1. Präzision beschreibt, wie nah wiederholte Messungen desselben Objekts aus einem einzigen Winkel zueinander sind. Genauigkeit beschreibt, wie nah ein gemessener Wert aus einem einzigen Winkel an dem tatsächlichen (wahren) Wert ist. Beide wurden in einer kontrollierten Laborumgebung erfasst. Die tatsächlichen Ergebnisse können je nach Betriebsumgebung variieren.
2. Sicherheitstipps für Laser der Klasse 1:
1) Das Produkt verwendet einen Laserprojektor der Klasse 1. Vermeiden Sie es, ihn aus kurzer Distanz direkt anzusehen! Bitte beziehen Sie sich auf das Standarddokument für Laser der Klasse 1 für weitere Details.
2) Um die Reflexion des Lasers zu vermeiden, vermeiden Sie es, reflektierende Oberflächen wie Spiegel oder Glas im Weg des Laserstrahls zu platzieren.
3) Um die Reflexion des Lasers zu vermeiden, vermeiden Sie es, reflektierende Oberflächen wie Spiegel oder Glas im Weg des Laserstrahls zu platzieren.
3. Dieses Produkt hat blinkende Lichter, die für Personen mit photosensibler Epilepsie möglicherweise nicht geeignet sind.
4. Wenn Sie sich über die CPU-Konfiguration nicht sicher sind, stellen Sie bitte sicher, dass die CPU über Kerne≥8, Threads≥16 und eine Grundfrequenz ≥2,4GHz verfügt.
|
Lieferumfang
MetroY
MetroY 3D Scanner
USB Type-C zu Type-C Kabel
Netzadapter*
Marker
Kalibrierungsbrett
Tragetasche
MetroY Pro
MetroY Pro 3D Scanner
USB Type-C zu Type-C Kabel
Netzadapter*
Marker
Kalibrierungsbrett
Tragetasche
Stativ
Dual-Achsen-Drehteller
Musterbüste
Mobiles Kit (3. Generation)
Hinweise:
Der Netzadapter kann je nach Land oder Region variieren.
