Übersicht
MetroY Ultra 3D Scanner
Entwickelt für präzise Messungen
Blaulicht
5 Scanmodi
Hochgeschwindigkeit: 34 Kreuzlinien
Detailerfassung: 15 parallele Linien
Tiefe Löcher: 1 Linie
Vollflächiges Strukturlicht
Automatischer Drehteller-Modus
0,015 + 0,04 mm × L (m)
Volumetrische Genauigkeit
Verifizierte Messungen
Scannen, Messen und Analysieren mit verifizierbarer volumetrischer Genauigkeit
*Erfordert Kugelplatte oder KMM-Edition
Bis zu 3.000.000 Punkte/s
Kleine bis mittelgroße Objekte
Scanvolumen
Flexibles Scannen
Kabelloses Scannen und Echtzeit-Bildschirmspiegelung
Bis zu 90 fps
50 % schnellere Scangeschwindigkeit
Keine Scan-Sprays erforderlich
Scannen Sie dunkle oder glänzende Oberflächen
Echte Farben, echte Ergebnisse
Erstellen Sie lebendige 3D-Modelle
Outdoor-Laserscans
Bis zu 100.000 Lux
Revo Measure Software
Zertifizierte 3D-Messung & Inspektion
*Im Lieferumfang der KMM-Edition enthalten
5 Modi für jede Herausforderung
Von komplexen Geometrien bis hin zu schwer zu scannenden Oberflächen – die 5 Blaulicht-Scanmodi des MetroY Ultra liefern zuverlässige Daten ohne Umwege oder Scanspray.
100% schneller – 34 Kreuzlinien
Erfassen Sie flache, glänzende oder schwarze Oberflächen und beschleunigen Sie Inspektionszyklen, ohne Abstriche bei der Genauigkeit zu machen – mit bis zu 3 Millionen Punkten pro Sekunde.
Details – 15 parallele Linien
Stellen Sie sicher, dass jedes feine Detail, jede Kante und jede komplexe Oberfläche präzise erfasst wird. Dies verbessert die Klarheit und Genauigkeit Ihrer 3D-Modelle.
Tiefe Löcher – Einzellinie
Erfassen Sie mühelos tiefe Löcher, Spalten und Gitter und gewährleisten Sie so eine vollständige Datenerfassung in schwer zugänglichen Bereichen.
Markerfrei – Strukturlicht
Erfassen Sie detailreiche Werkstücke schnell und markerfrei mit bis zu 7 Millionen Punkten pro Sekunde für schnelle, genaue 3D-Daten.
Wiederholbare Ergebnisse – Automatischer Drehteller
Erstellen Sie automatisch hochpräzise Modelle mit nur einem Klick mit dem MetroY Ultra und dem Zweiachsiger Drehtisch – für jederzeit wiederholbare Ergebnisse.
*Strukturlichtmodi (einschließlich Automatischer Drehteller) erfordern Scanspray auf dunklen oder glänzenden Oberflächen.

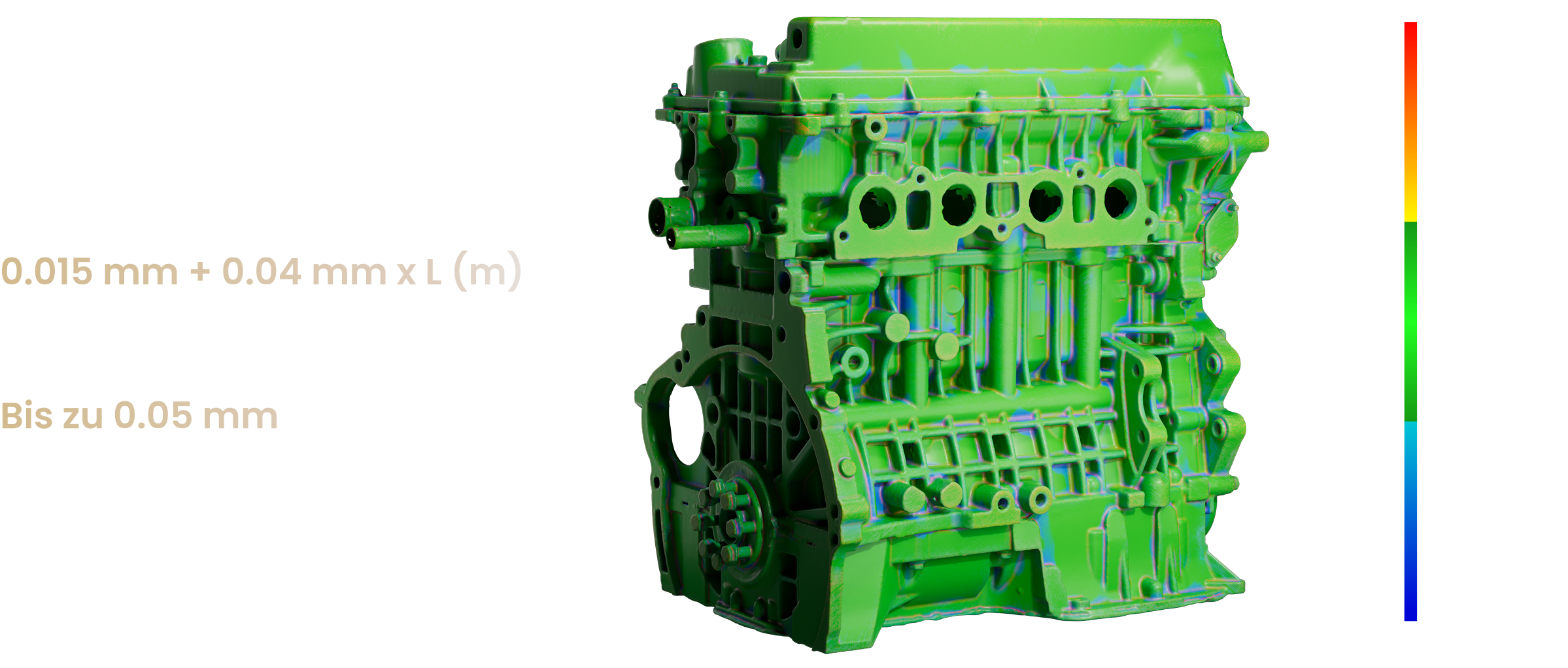

Genauigkeit, der Ingenieure vertrauen
Erfassen Sie jedes komplexe geometrische Detail, um präzise 3D-Modelle zu erstellen, die für Messung, Validierung und Fertigungsentscheidungen bereit sind.
50 % schnellere Scangeschwindigkeit
Bis zu 90 fps
Messbare Genauigkeit

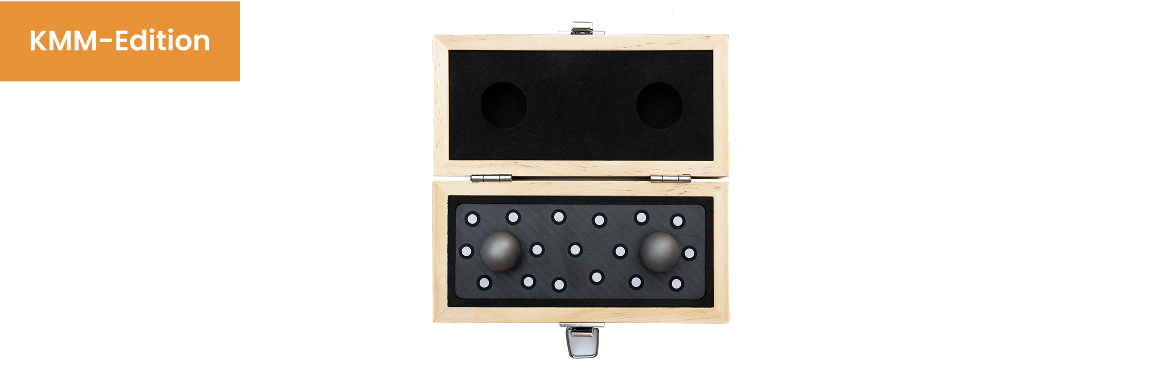

Verifizierung mit einer zertifizierten Kugelplatte
Verification with a Certified Ball Plate
Verifizierbare volumetrische Genauigkeit (KMM-Edition)
Gewährleisten Sie schnelle, zuverlässige und professionelle Scangenauigkeit durch die Verwendung der KMM-zertifizierten Kugelplatte aus Carbon. Scannen Sie einfach die Kugelplatte, und Revo Metro vergleicht die Daten mit Ihrer einzigartigen metrologischen Datei der Kugelplatte, um die volumetrische Abweichung zu berechnen und die Leistung des MetroY Ultra zu bestätigen.
Zertifizierte 3D-Messung & Inspektion (KMM-Edition)
Wandeln Sie Ihre 3D-Scandaten in präzise, verifizierbare Messungen um, um sicherzustellen, dass jedes Teil seinen Konstruktionsspezifikationen entspricht. Angetrieben von PTB-zertifizierten Metrologie-Algorithmen liefert Revo Measure* zuverlässige, normenbasierte Inspektionen für kritische technische und qualitätssichernde Arbeitsabläufe.
*Nur Windows 10/11 unterstützt.
Importieren Sie das in Revo Metro erstellte Modell mit einem Klick in Revo Measure.
Messen Sie wichtige Merkmale wie Form, Winkel, Abmessungen und Volumen.
Führen Sie GD&T-Messungen durch, um 11 Arten von geometrischen Toleranzen zu prüfen.
Führen Sie schnelle Abweichungsanalysen durch, indem Sie CAD-Dateien importieren und mit Scandaten vergleichen.
Exportieren Sie professionelle PDF-Berichte mit Messdaten, Abweichungsdiagrammen und Farbkarten für eine einfache Präsentation und Archivierung.
Revo Metro – Kostenlose Scanning-Software
Erstellen und exportieren Sie mit der kostenlosen und leistungsstarken Software Revo Metro für den MetroY Ultra intuitiv 3D-Modelle in vier einfachen Schritten.
Lauffähig auf: Windows, macOS
Ausgabeformate: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Detaillierte Scaneinstellungen ermöglichen Ihnen die Kontrolle über jeden Aspekt des Scanvorgangs und sorgen für eine optimale Punktwolkenerfassung. Stellen Sie einen perfekten Scan durch Echtzeit-Überwachung der Punktwolke sicher, um zu verifizieren, dass Sie genügend Daten erfasst haben.
Flexibles Scannen
Kabelloses Scannen
Bewegen Sie sich frei mit dem MetroY Ultra, indem Sie Ihren Scan in Echtzeit via Wi-Fi 6 streamen, die Rechenleistung Ihres PCs nutzen und Live-Feedback auf Revo Mirror* auf Ihrem Gerät oder Monitor anzeigen. Identifizieren Sie sofort tote Winkel oder fehlende Daten während des Scannens.
*Lauffähig auf: Windows, macOS, iOS, Android
Outdoor-Laserscans
Erfassen Sie Industrieteile selbst bei starker Sonneneinstrahlung bis zu 100.000 Lux mit den leistungsstarken Laserscanmodi
des MetroY Ultra. Der mitgelieferte Akkuhandgriff ermöglicht bis zu 2,5 Stunden kontinuierliches Scannen.
Echte Farben, echte Ergebnisse
Erfassen Sie detaillierte Oberflächentexturen für lebendige, realistische 3D-Visualisierungen mit der HD-RGB-Kamera des MetroY Ultra. Ihre Daten werden in Revo Measure integriert und ermöglichen präzise Messungen sowie klare, professionelle Berichte.
Echte Farben, echte Ergebnisse
Präzises Kalibriersystem
Erhalten Sie die Genauigkeit und Zuverlässigkeit Ihres MetroY Ultra 3D-Scanners mit der im Lieferumfang enthaltenen photolithografischen Kalibrierplatte.
Revo Design – Scans-zu-CADs
Vereinfachen Sie die Konvertierung von 3D-Scandaten in CAD mit Revo Design. Ausgestattet mit leistungsstarken Werkzeugen für Netz-Bearbeitung, Freiform- und parametrische Modellierung sowie Scan-to-CAD-Workflows, ist Revo Design perfekt geeignet für Reverse Engineering, Produktentwicklung und Industriedesign.
Aufgenommen mit dem MetroY Ultra
Mehr entdecken ➡
Professionelle Lösungen
Reverse Engineering
Erfassen Sie detaillierte Geometrien für eine hochpräzise CAD-Rekonstruktion mit der bis zu 0,015 mm genauen und vielseitigen Mehrphasen-Blaulichtscan-Technologie des MetroY Ultra.
Rapid Prototyping
Minimieren Sie Iterationen, sparen Sie Zeit und Ressourcen und stellen Sie die Einhaltung der Konstruktionsvorgaben sicher. Der MetroY Ultra erfasst präzise Dimensionsdaten für einen optimierten Prototyping-Prozess.
Qualitätskontrolle
Prüfen Sie komplexe Werkstücke schnell mit dem MetroY Ultra und Revo Measure. Dies ermöglicht eine rasche Identifizierung von Fehlern und Abweichungen.
Additive Fertigung
Ob für Reproduktion, Reparatur oder Neukonstruktion – der MetroY Ultra ermöglicht es Ihnen, ein präzises digitales Abbild jedes kleinen bis mittelgroßen Objekts zu erstellen.
YouTube-Bewertungen
MetroY Ultra Spezifikationen
|
Name
|
MetroY Ultra
|
|
Typ des Scannens
|
Handheld und Desktop
|
|
Technologie
|
Multi-line Laser Scan und Full-field Structured Light Scan
|
|
Größe des scanbaren Objekts
|
Klein bis Mittel
|
|
Einzelbildpräzision, bis zu
|
0,01 mm
|
|
Einzelbildgenauigkeit, bis zu
|
0,015 mm
|
|
Volumetrische Genauigkeit
|
0,015 mm + 0,04 mm × L (m), L ist die Länge des Objekts.
|
|
Abstand der verschmolzenen Punkte, bis zu
|
0,05 mm
|
|
Arbeitsabstand
|
200 ~ 400 mm
|
|
Einzelerfassungsbereich bei nächster Entfernung
|
152 × 138 mm bei 200 mm
|
|
Einzelner Erfassungsbereich im weitesten Abstand
|
332 × 276 mm bei 400 mm
|
|
Sichtfeld (H × V)
|
49 × 38°
|
|
Minimales Scanvolumen
|
10 × 10 × 10 mm
|
|
Maximales Scanvolumen
|
2 × 2 × 2 m
|
|
Scangeschwindigkeit, bis zu
|
NVIDIA GPU: 90 fps
CPU: 60 fps
|
|
Punktverarbeitungsrate
|
Mehrlinien-Laserscan: 3.000.000 Punkte/s
Vollflächiger Strukturlichtscan: 7.000.000 Punkte/s
|
|
RGB-Kamera-Auflösung
|
2 Megapixels
|
|
Farb-Scannen
|
Nur im Modus „Automatischer Drehteller “. Farbscannen im Laserlinien-Markermodus folgt in Kürze.
|
|
Verfolgungmethoden
|
Merkmal, Marker, Globaler Marker
|
|
Scannen im Freien
|
Ja
(Der Mehrlinien-Lasermodus ermöglicht das Scannen in Umgebungen mit bis zu 100.000 Lux)
|
|
3D-Lichtquelle
|
34 blaue Kreuzlaserlinien
15 blaue parallele Laserlinien
1 blaue Einzellaserlinie für tiefe Löcher
62 blaue Linien vollflächiges Strukturlicht
|
|
Fülllicht
|
12 blaue LEDs
|
|
CPU
|
4-Kern ARM, 2,0 GHz
|
|
Eingebautes Chip-Computing
|
Tiefenberechnung
|
|
Tasten
|
4
|
|
Minimale PC-Anforderungen
|
macOS
CPU: M2 Pro
RAM ≥ 16 GB
Windows
CPU: Intel i7 13. Generation oder AMD Ryzen 7 5800
RAM ≥ 32 GB
GPU: NVIDIA GeForce RTX 3060 (8 GB)
Hinweis:
① Wenn Sie sich über die CPU-Konfiguration nicht sicher sind, stellen Sie sicher, dass die CPU über Kerne ≥ 8, Threads ≥ 16 und eine Basisfrequenz ≥ 2,4 GHz verfügt.
② Nur in den Laserlinien-Scanmodi wird eine dedizierte Grafikkarte für die Beschleunigung benötigt. AMD- und MAC-GPUs unterstützen derzeit keine Beschleunigung.
|
|
Empfohlene PC-Anforderungen
|
macOS
CPU: M4 Pro oder besser
RAM ≥ 24 GB
Windows
CPU: Intel i9 12. Generation oder besser
RAM ≥ 64 GB
GPU: NVIDIA RTX 4060 (8 GB) oder besser
|
|
Kompatible Betriebssysteme
|
Windows 10/11 (64-Bit), macOS 11.0 oder besser
|
|
Dateiformate zur Ausgabe
|
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
|
|
Druckfertige 3D-Modelle
|
✔
|
|
Wi-Fi
|
6
|
|
Anschluss-Typ
|
USB Typ-C auf Typ-C
|
|
Power Requirements
|
DC 12V, 3A
|
|
Scanner Gewicht
|
450 g
|
|
Dimensions (L × l × H)
|
211 × 94 × 47 mm
|
|
Scannen von Spezialobjekten
|
Bitte verwenden Sie in den Laserlinien-Modi Scanspray beim Scannen transparenter oder spiegelnder Oberflächen.
Die Verwendung von Scanspray wird bei der Verwendung der Vollflächige-Strukturlicht-Modi für transparente, schwarze, spiegelnde oder stark reflektierende Oberflächen empfohlen.
|
|
Benutzer Rekalibrierung
|
Ja
|
|
Powerbank-Kapazität
|
5.500 mAh
(Bei Verwendung des Akkuhandgriffs mit dem MetroY Ultra beträgt die durchschnittliche Akkulaufzeit etwa 2,5 Stunden.)
|
|
Unterstütztes Zubehör
|
Markerblock-Set, Mobile Kit (4. Generation), Dualachsen-Drehteller, Kugelplatte
|
|
Hinweis
|
1. Präzision beschreibt, wie nah wiederholte Messungen desselben Objekts aus einem einzigen Winkel zueinander sind. Genauigkeit beschreibt, wie nah ein gemessener Wert aus einem einzigen Winkel an dem tatsächlichen (wahren) Wert ist. Beide wurden in einer kontrollierten Laborumgebung erfasst. Die tatsächlichen Ergebnisse können je nach Betriebsumgebung variieren.
2. Sicherheitstipps für Laser der Klasse 1:
1) Das Produkt verwendet einen Laserprojektor der Klasse 1. Vermeiden Sie es, ihn aus kurzer Distanz direkt anzusehen! Bitte beziehen Sie sich auf das Standarddokument für Laser der Klasse 1 für weitere Details.
2) Um die Reflexion des Lasers zu vermeiden, vermeiden Sie es, reflektierende Oberflächen wie Spiegel oder Glas im Weg des Laserstrahls zu platzieren.
3) Um die Reflexion des Lasers zu vermeiden, vermeiden Sie es, reflektierende Oberflächen wie Spiegel oder Glas im Weg des Laserstrahls zu platzieren.
3. Dieses Produkt hat blinkende Lichter, die für Personen mit photosensibler Epilepsie möglicherweise nicht geeignet sind.
4. Wenn Sie sich über die CPU-Konfiguration nicht sicher sind, stellen Sie bitte sicher, dass die CPU über Kerne≥8, Threads≥16 und eine Grundfrequenz ≥2,4GHz verfügt.
|
Lieferumfang
MetroY Ultra Standard Edition
MetroY Ultra 3D-Scanner
Stativ
USB-C auf USB-C Kabel
Netzteil
Musterbüste
Marker (6 mm) × 500
Dualachsen-Drehteller
Tragekoffer
Kalibrierplatte
Mobile Kit (4. Generation)
*Das Netzteil kann je nach Land oder Region variieren.
MetroY Ultra KMM-Edition
Kugelplatte
Revo Measure Software (Jahreslizenz)
*Nur Windows 10/11 unterstützt.
