MIRACO Plus 3D Scanner
Erstes All-in-One
Photogrammetrische Metrologie
und Scanning
All-in-One-Photogrammetrie
Ein integrierten scan.
Erfassen Sie große und kleine Objekte
Mit dem MIRACO Plus können Sie nahtlos zwischen den Aufnahmemodi wechseln und so maximale Flexibilität beim Scannen erreichen. Der Nahmodus erfasst feine Details in bestimmten Bereichen oder kleinen Objekten, während der Fernmodus hervorragend geeignet ist, um ganze Objekte schnell zu erfassen.
All-in-one Workflow

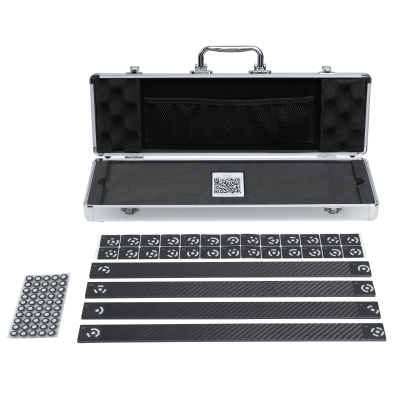

Erfassen und erstellen Sie photogrammetrische Modelle mit nur einem Gerät. Das Photogrammetrische Metrologie-Kit (PMK) umfasst zwei Sets codierter Ziele (magnetisch und klebend), 4 magnetische Skalenstäbe aus Carbonfaser und die 48-Megapixel-RGB-Kamera des MIRACO Plus, kombiniert mit leistungsstarker Hardware und fortschrittlichen Algorithmen.
Schritt 1: Vorbereiten
Platzieren Sie die Maßstäbe, codierten Ziele und Marker auf oder um die Oberfläche des Objekts.
Schritt 2: Aufnehmen
Machen Sie Fotos des Objekts aus verschiedenen Höhen und Winkeln, bis es vollständig erfasst ist.
Schritt 3: Punktwolken berechnen und erfassen
Berechnen Sie die Marker und erfassen Sie dann die Punktwolken – alles mit dem MIRACO Plus 3D-Scanner.
Schritt 4: Verarbeiten und Exportieren
Verarbeiten, bearbeiten und dann auf einen PC übertragen.
Metrologie-Grad 3D-Messung
Die photogrammetrische Funktion des MIRACO Plus ermöglicht die Erstellung von 3D-Modellen in Metrologie-Qualität für große Objekte wie Automobile, Schiffsteile oder Flugzeugteile sowie Maschinen. Erreichen Sie eine beeindruckende Längenmessgenauigkeit von bis zu 0,02 mm + 0,05 mm x L (m).
Erfassen Sie noch feinere Details mit der um 20 % höheren Genauigkeit des MIRACO Plus, garantiert innerhalb von 20 Mikrometern durch sein hochpräzises Kalibrierbrett.
Reduzieren Sie Rauschen, erhöhen Sie die Glätte und erfassen Sie noch feinere Details mit dem 1,5x und 2x Infrarot-Optikzoom des MIRACO Plus, um eine höhere Auflösung bei strukturiertem Licht zu erzeugen.
Zwei Erfassungsmodi
Der Einzelaufnahme-Modus ermöglicht die Einzelbildaufnahme, was das Scannen in schwer zugänglichen Umgebungen erleichtert und die Überlappung der Punktwolke reduziert, um die Genauigkeit zu erhöhen.
Erfassen Sie Objekte effizient mit Scangeschwindigkeiten von bis zu 20 fps.
180° Verstellbarer Bildschirm
Bildschirmgröße
Auffällige Farbe
Auffällige farbige 3D-Modelle mit der 48-Megapixel-RGB-Kamera von MIRACO Plus erstellen.
Auffällige Farbe
Das Kraftpaket in Ihren Händen
8-Kern-Prozessor mit 2,4 GHz
256 GB Festplatte
Bis zu 8000 Einzelbilder
für Farbscans
Bis zu 10000 Bilder
für Scans ohne Farbe
Keine Kabel, kein PC erforderlich
Übertragen Sie Ihre Scans schnell und bequem über das blitzschnelle Wi-Fi 6 des MIRACO Plus oder die einfach zu verbindende USB Type-C-Schnittstelle.
Schließen Sie den MIRACO Plus über einen USB-Type-C-zu-HDMI-Adapter oder einen DP-Port an Fernseher oder Monitore an, um 3D-Modelle bequem zu überprüfen oder Präsentationen durchzuführen.
Führen Sie alles von Scannen über Verarbeiten, Bearbeiten und Zusammenführen auf dem MIRACO Plus durch, um ein wirklich vielseitiges Scanning-Erlebnis zu bieten.
Ein-Klick-Bearbeitungen
Punktwolkenbearbeitung
Netzbearbeitung
Tracking-Methoden für jedes Objekt
Lochfüllung
Exportieren in PLY, OBJ, STL, ASC, 3MF, GLTF oder FBX
Das Neueste über MIRACO Plus
“MIRACO Plus 3D Scanner,what the company claims to be the “world’s first” is a comprehensive 3D scanning and photogrammetric metrology solution and features advanced technology to capture large objects with high accuracy...”
“The MIRACO Plus 3D Scanner stands out for its high-resolution photogrammetric metrology, which significantly improves the accuracy of coordinate measurements for large objects...”
“Revopoint,has released its first metrology-grade photogrammetric system, consisting of the MIRACO Plus 3D Scanner and a Photogrammetric Metrology Kit – offering high-accuracy 3D measurements for a diverse array of objects...”
Professionelle Anwendungen
Industriedesign
Prototypisieren Sie große Produkte schnell, indem Sie die generierten Daten nutzen, um das Aussehen und die Struktur zu verfeinern, die Designgenauigkeit und Effizienz zu erhöhen und den Designzyklus zu verkürzen. Überprüfen und verbessern Sie das Endprodukt, um sicherzustellen, dass es den Designanforderungen entspricht.
Was ist in der Box?
MIRACO 3D-Scanner
Maßstab x 4
Codierte Ziele (Magnetisch)
x 208
Codierte Ziele (Klebend)
x 208
Stativ
Mini-Drehscheibe, Musterbüste, Drehscheibe Auflage

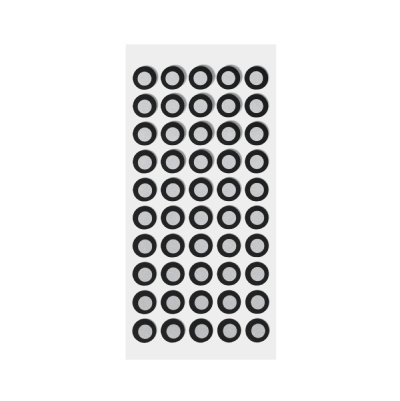

Marker x 700
USB Typ-C zu HDMI Adapter
Fernmodus-Kalibrierungsbrett x 4, Tuch für das große Kalibrierungsbrett
Kalibrierungsbrett für den Nahmodus
Zaubermatte x 2
65-W-Netzteil mit zwei USB-Typ-C-Anschlüssen, USB-Typ-C-auf-C-Kabel (1,8 m)
USB Typ-A zu Typ-C Adapter
Handgelenkgurt
Scannertasche
1. Der Adapter kann je nach Land oder Region variieren.
2. Zwei Sets codierter Ziele (magnetisch und klebend) mit jeweils 208 Stück.
3. Kombinieren Sie die Sets codierter Ziele nicht oder mischen Sie sie nicht mit codierten Zielen aus anderen PMK-Sets.
Spezifikations
Produktname
MIRACO Plus 3D Scanner
Technologie
Quad-Kamera-Infrarot-Strukturlicht mit optischem Zoom und Ultra-Auflösung für die photogrammetrische Metrologie
Einzelbild-Genauigkeit
Bis zu 0,04 mm
Einzelbildpräzision, bis zu
0,02 mm
Photogrammetrische Längenmessgenauigkeit
0,02 mm + 0,05 mm x L (m)
（L ist die maximale Messdistanz in Metern.）
Batterie
Intern 5000 mAh
Interner Speicher
256 GB
Speicher (Arbeitsspeicher)
32 GB DDR4-RAM
Scangeschwindigkeit，bis zu
20 fps
Abstand der verschmolzenen Punkte
0,05 mm
Einzelerfassungsbereich
bei nächster Entfernung
28 x 53 bei 100 mm
Einzelner Erfassungsbereich
im weitesten Abstand
975 x 775 @1000 mm
Typ des Scannens
Eigenständig, tragbar und Desktop, sowie photogrammetrische Messtechnik
Arbeitsabstand
100 ~ 1000 mm
Minimales Scanvolumen
10 x 10 x 10 mm
Maximales Scanvolumen
4 × 4 × 4 m
Zusätzliche Beleuchtung
Infrarot-Fülllichter, Weiße Blitzlichter
Winkelbetrachtungsfeld (H × V)
Nah 40 x 30°; Fern 56 x 42°
CPU
8-Kern ARM A76, 2,4 GHz, Mali G52 GPU
Positionssensoren
9-Achsen-IMU
Gewicht des Scanners
750 g
Abmessungen（L x B x H）
200 x 50 x 110 mm
Verfolgungsmethoden
Merkmal, Marker, Globaler Marker
Tasten
2
Anschluss-Typ
USB Type-C
Stromversorgungsanforderungen
DC 7-11V, 5A
Supports 65-Watt-Schnellaufladung
Wi-Fi-Typ
Wi-Fi 6
Bluetooth
4.1
Scannen von Spezialobjekten

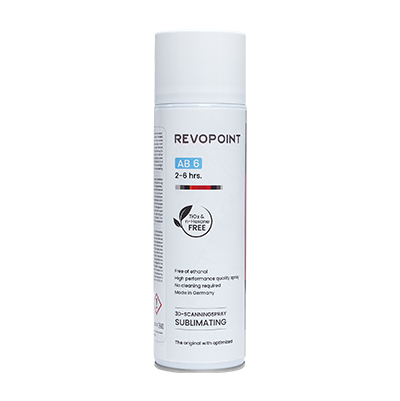

Verwenden Sie das Scanspray für transparente, dunkle oder stark reflektierende Objekte.
RGB-Kamera Auflösung, bis zu
48 Megapixel
Druckfertige 3D-Modelle
Oui
Ausgabeformate
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Benutzer Rekalibrierung
Oui
Unterstütztes Zubehör

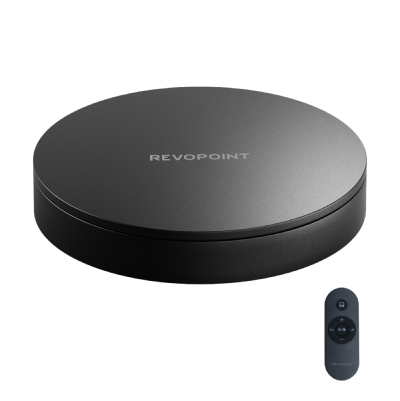

Großer Drehtisch, Zweiachsiger-Drehtisch, Großes Kalibrierungsbrett für MIRACO, Powerbank, Photogrammetrisches Messtechnik-Set
Kompatible Betriebssysteme
Windows 10/11 (64-Bit), macOS 11.0 oder besser
Lichttyp
Klasse 1 Infrarotlicht (Augensicher)
Minimale PC-Anforderungen
macOS
CPU : M3 oder besser
RAM : ≥ 8 GB
Windows
CPU : Intel i9 11. Generation oder besser
RAM : ≥ 32 GB
Empfohlene PC-Anforderungen
macOS
CPU: M3 oder besser;
RAM ≥ 8 GB
Windows
CPU: Intel i9 11. Generation oder besser;
RAM ≥ 32 GB
