Neuerscheinung
Optische Verfolgung
Blaue Multi-Linien-Laser
test-markers
Wir bieten:
- 24/7-Kundenservice
- Persönliche kostenlose Einzelschulungen
- Sofortige Proforma-Rechnung
Schnellscans: 30 blaue
Laser-Kreuzlinien

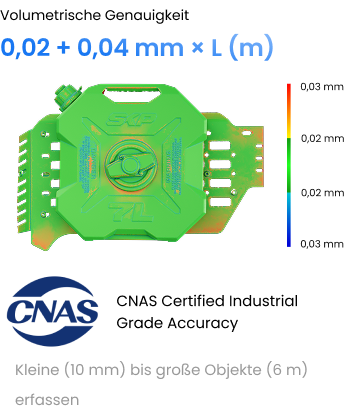

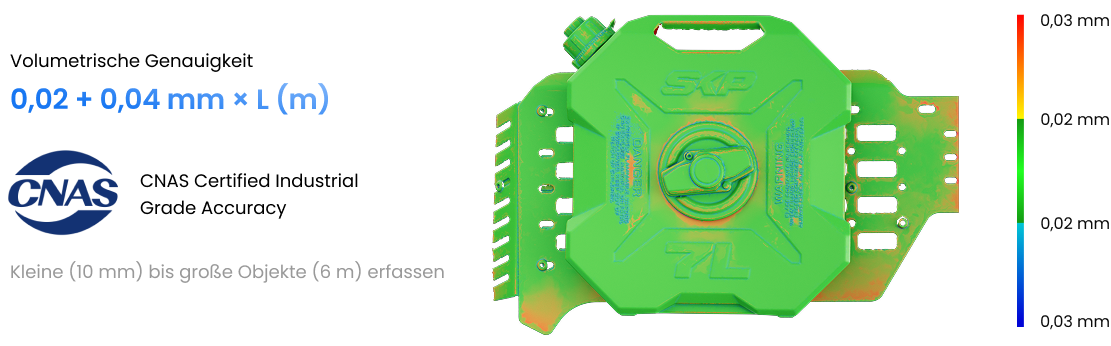

Volumetrische Genauigkeit
0,02 mm + 0,04 mm x L(m)
Kleine (10 mm) bis große
Objekte (6 m) erfassen
Markerfreie Scans
Basisstation-
Neupositionierung
Vollautomatisierter
Kalibrierungsprozess
Genauer ansehen
Einzel-Linienlaser-Modi
0,02 mm + 0,04 mm x L(m)
Hohe Genauigkeit bei kleinen bis großen Scans
Hervorragende Scanning-Details
Erstellen Sie detaillierte 3D-Modelle, die bereit für die Dimensionsprüfung Inspektion in
der Qualitätskontrolle oder Scan-to-CAD-Umwandlung für Reverse Engineering sind.
Duale Blaulaser-Erfassungsmodi
Schnelle Scans: 30 Kreuzlinien
Schnelle Scans: 30 Kreuzlinien
Effizientes Scannen von Oberflächen, einschließlich dunkler oder glänzender Flächen, ohne Verwendung von Scanning-Spray.
Tiefe Löcher: Einzelne Linien
Tiefe Löcher: Einzelne Linien
Stellen Sie sicher, dass feine Details wie Zahnradzähne, tiefe Löcher, Spalten und vertiefte Bereiche vollständig erfasst werden.
Optische Verfolgung oder eigenständige Handheld-Scans
Der Trackit Tracking 3D-Scanner verwendet fortschrittliche optische Verfolgung, um seinen Standort in
Echtzeit zu verfolgen und erfasst genaue 3D-Daten, ohne Marker zu benötigen. Steigern Sie Ihre Effizienz beim
3D-Laserscannen von Werkstücken von 10 mm bis 6 Meter mit der Dual-Kamera-Basisstation von Trackit.
Optische Verfolgungs-Scans
Eigenständige Handheld-Scans
Zeitersparende markerfreie Scans
Der Trackit Tracking 3D-Scanner verwendet fortschrittliche optische Verfolgung, um seinen Standort in
Echtzeit zu verfolgen und erfasst genaue 3D-Daten, ohne Marker zu benötigen. Steigern Sie Ihre Effizienz beim
3D-Laserscannen von Werkstücken von 10 mm bis 6 Meter mit der Dual-Kamera-Basisstation von Trackit.
Einfach große Werkstücke scannen
Erfassen Sie mühelos große Werkstücke, indem Sie die Basisstation von Trackit um sie herum bewegen und
dabei ihre Oberflächen mit bis zu 1,5 Millionen Messungen pro Sekunde schnell erfassen.
Das Ankerblocksystem von Trackit gewährleistet fehlerfreies Zusammenfügen der Rahmen bei jedem Leapfrog,
sodass Sie professionelle 3D-Modelle effizient erstellen können. Das hochverstellbare Stativ ermöglicht es Ihnen,
Trackit leicht für verschiedene Aufnahme-Szenarien zu positionieren.
Maximale Tracking-Rahmenfläche:
3260 × 2845 mm @ 4000 mm
Leicht manövrierbar:
6-Meter-Kabel
Tracker-Arbeitsabstand:
1,5 bis 4 m
Bewegung der Basisstation um große Objekte, um sie vollständig zu erfassen.
Auto-Kalibrierung spart Zeit und Mühe
Überspringen Sie komplexe und langwierige Kalibrierungsprozesse und erhalten Sie perfekte Mehrpositions-Kalibrierungen ohne menschliche Fehler. Das intelligente, automatisch kalibrierende Dual-Achsen-Gimbal-System von Trackit erledigt die ganze Arbeit mit totaler Präzision, sodass Sie immer einen zuverlässigen, genauen und einfachen Kalibrierungsprozess haben.
Robuster Carbonfaserrahmen
Stellen Sie sicher, dass die Scandaten jedes Mal konsistent sind, dank des langlebigen, einteiligen Carbonfaserrahmens von Trackit, der Genauigkeitsfehler durch Verformung des Rahmens und verschobene Marker eliminiert. Das robuste, aber leichte Design ist für anspruchsvolle Umgebungen konzipiert und komfortabel für lange Scansitzungen.
Realistische Texturabbildung
Erfassen Sie die Oberflächentextur des Objekts, um lebendige 3D-Modelle mit der hochauflösenden
RGB-Kamera von Trackit zu erstellen, oder verwenden Sie die Texturdaten mit Revo Measure
für genaue Messungen und professionelle Berichte.
Trackit Robot 3D-Scanning-System
Der sechsachsige kollaborative Roboter, ausgestattet mit dem Trackit Optical Tracking 3D Scanner,
ermöglicht die vollständig automatisierte Punktwolken-Erfassung komplexer Formen mit einem Durchmesser
von bis zu 0,5 m und einer volumetrischen Genauigkeit von bis zu 0,05 mm.
Intelligente Temperaturüberwachung
Die hochsensiblen Temperatursensoren von Trackit überwachen Schwankungen und zeigen die aktuelle Temperatur des Trackers und Scanners in Echtzeit an. Dies gewährleistet einen optimalen Betrieb und verhindert temperaturbedingte Genauigkeitsabweichungen, wodurch eine hohe 3D-Scanning-Genauigkeit aufrechterhalten wird.
Revo Track: Software der Spitzenklasse
Revo Track ist eine benutzerfreundliche und kostenlose Software zum Scannen, Bearbeiten, Verarbeiten und Kalibrieren.
Ausgabeformate: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Scannen
Granulare Scaneinstellungen ermöglichen es Ihnen, jeden Aspekt des Scanning-Prozesses
zu steuern und eine optimale Punktwolken-Erfassung sicherzustellen. Überprüfen Sie in Echtzeit
mit der Punktwolkenüberwachung, ob Sie genügend Daten erfasst haben.
3D-Messlösungen
Revo Design Software
Revo Design (identische Funktionen wie QUICKSURFACE Lite) überbrückt die Lücke zwischen 3D-Scannen und
Ingenieurd design. Es optimiert die Umwandlung von 3D-Scandaten in CADs. Mit robusten Werkzeugen für
Mesh-Bearbeitung, Freiform- und parametrisches Modellieren sowie Scan-to-CAD-Workflows ist Revo Design
ideal für Reverse Engineering, Produktentwicklung und Industriedesign.
Revo Measure Software
Vergleichen Sie effizient Ihre Punktwolken oder Meshes mit CADs mithilfe unserer neuen Software,
Revo Measure. Ihre leistungsstarken Werkzeuge bieten hochgenaue Modellmessung,
Parameterextraktion, Volumenmessung und GD&T-Analysewerkzeuge.
Genaue Vermessung
von Dimensionen
GD&T-Analyse
Modellanalyse
bei Abweichungen
Erstellung und Messung
von Schnitten
Messbericht-Export
Unterstützung für mehrere
Datenformate: PLY, OBJ, STL
und PTS
Unterstützt Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch,
Englisch, Französisch, Deutsch, Italienisch, Spanisch, Russisch, Portugiesisch und Türkisch.
Trackit's Modelle-Galerie
Was ist im Lieferumfang enthalten?
Trackit Tracking 3D Scanner
Scanner
Tracker
Tracker-Stativ
Scanner Auto-Kalibrierung
Dual-Achsen-Gimbal
Tracker Auto-Kalibrierung
Dual-Achsen-Gimbal
Kalibrierungsboard × 1
Kalibrierungsstange
Kalibrierungsboard-Stativ
Scanner-Stativ
Netzadapter
PC-Kabel
Scanner-Kabel
Scanner-Gimbal-Kabel
Tracker-Gimbal-Kabel
Kabelbinder
Marker × 20
(Magnetisch)
Ankerblock × 8
(Magnetisch)
Positionierungspad
Scanner-Adapter
USB-Flash-Laufwerk
Tracker-Case mit Rädern
Scanner-Case mit Rädern
Hinweise:
1. Der Netzadapter kann je nach Land oder Region variieren.
2. Bitte lagern Sie das Produkt und alle Zubehörteile ordnungsgemäß.
3. Beschädigte Komponenten müssen zur Reparatur an Revopoint zurückgesendet werden.
Spezifikationen
3D Scanner
Tracker
Bewertungen auf YouTube
FAQ
Was zeichnet Trackit aus?
Trackit ist Revopoints neuester 3D-Tracking-Scanner. Er verfügt über einen hochpräzisen 3D-Scanner und eine optische Tracking-Einheit, speziell für detaillierte Scans und Messungen in industriellen Anwendungen. Das Trackit-System ermöglicht die schnelle Erfassung von 3D-Punktwolken für kleine und große Objekte – ganz ohne Marker-Vorbereitung.
Was ist der Unterschied zwischen den beiden Scan-Modi von Trackit?
(1) 30 blaue Kreuzlaserlinien: Ermöglicht hochpräzises und effizientes Scannen von Oberflächen, inklusive direkter Erfassung von schwarzen, reflektierenden und metallischen Materialien.
(2) 1 blaue Einzellasernlinie: Projiziert eine hochwertige Laserlinie für präzises Scannen schmaler Bereiche wie tiefer Bohrungen oder Rillen, um komplexe Strukturen lückenlos zu erfassen.
Hat Trackit einen eingebauten Akku? Kann der Scanner per WLAN mit einem PC verbunden werden?
Nein, der 3D-Scanner und die optische Tracking-Basisstation von Trackit haben keine eingebauten Akkus und benötigen ein Netzteil.Nein, der Scanner kann nur per USB-3.0-Kabel mit einem PC verbunden werden.
Beeinflusst die Temperatur die Nutzung und Scan-Genauigkeit?
Trackit ist mit hochempfindlichen Temperatursensoren ausgestattet, die Schwankungen in Echtzeit überwachen. Die Software zeigt eine Temperaturvisualisierung an, die den aktuellen Status von Tracker und Scanner darstellt. Warnhinweise zeigen an, ob die Geräte optimal arbeiten, um temperaturbedingte Genauigkeitsverluste zu vermeiden und die Scanpräzision zu gewährleisten.
Können die 3D-Modelle in Designsoftware importiert werden?
Ja, Revo Track unterstützt verschiedene Dateiformate für die meisten Designprogramme wie QUICKSURFACE, Geomagic, PolyWorks, Blender, Maya, Rhino, ZBrush, Fusion 360 usw.
Punktwolkenmodell: PLY, OBJ, ASC
Netzmodell: PLY, OBJ, STL, FBX, GLTF, 3MF
Texturmodell: PLY, OBJ, FBX, GLTF
Welche PC-Anforderungen hat Trackit?
Mindestanforderungen:
Betriebssystem: Windows 10/11 (64-Bit)
RAM: ≥ 32 GB
CPU: Intel i7 13. Gen oder besser / AMD Ryzen 7 ab der 7000er-Serie
GPU: NVIDIA GeForce RTX 3060 (8 GB)
Empfohlene Anforderungen:
Betriebssystem: Windows 10/11 (64-Bit)RAM: ≥ 64 GB
CPU: Intel i9 12. Gen oder besser
GPU: NVIDIA RTX 4060 (8 GB) oder besser
Kann der Scanner unabhängig verwendet werden?
Der Scanner kann eigenständig hochpräzise Scans von kleinen bis mittelgroßen Objekten durchführen.
Dieser Modus erfordert das Anbringen von Markern. Hinweis: Auch im Einzelbetrieb benötigt der Scanner Stromversorgung und Datenübertragung über den Tracker.
Kann Trackit Menschen oder Tiere scannen?
Kurze Exposition mit Lasern der Klasse 1 ist zwar augensicher, dennoch wird vom Scannen von Gesichtern abgeraten – direkter Lasterkontakt mit den Augen kann zu Reizungen führen. Das Scannen anderer Körperteile (außer Gesicht) im Normalabstand ist unbedenklich, die Software bietet Echtzeit-Abstandsführung.
Für optimale Gesichts- oder Körperscans empfehlen wir die Modelle Revopoint MIRACO Pro oder POP 3 Plus.
Klasse-1-Laser sind generell für Menschen augensicher. Trackit eignet sich auch für Tierscans, jedoch sollte direkter Kontakt mit Augen/Gesicht des Tieres vermieden werden, um unerwünschte Reaktionen zu vermeiden.
Kann Trackit elektronische Bauteile scannen? Beschädigt der Laser die Komponenten?
Empfindliche Elektronik wird nicht beschädigt, wenn sie mindestens 200 mm entfernt ist. Es ist darauf zu achten, dass die Bauteile nicht direkt neben dem Laserausgang des Scanners positioniert werden, da dieser Bereich eine hohe Energiedichte der Laseremissionen aufweist.
Was ist der Betriebstemperaturbereich von Trackit?
Für optimale Genauigkeit empfehlen wir eine Umgebungstemperatur zwischen 20 °C und 25 °C (68 °F bis 77 °F).
Wie wird Trackit kalibriert?
Die Kalibrierung umfasst zwei Komponenten: Tracking-System und Scanner. Das Tracking-System lässt sich vollautomatisch per Software und 2-Achsen-Gimbal kalibrieren. Der Scanner erfordert manuelle Kalibrierung. Details finden Sie im Trackit Quick Start Guide oder in Video-Tutorials auf unserem YouTube-Kanal „Revopoint 3D“.
Welche Sprachen unterstützt Revo Scan?
Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Englisch, Französisch, Deutsch, Italienisch, Spanisch, Russisch, Portugiesisch und Türkisch.
