Revopoint Trackit SR : Scanner 3D à suivi optique sans fil pour scans sans marqueurs
· Numérisation sans fil – Déplacez‑vous en toute liberté
· 30 lignes laser croisées
· 17 lignes laser parallèles
· Ligne laser unique
· Scans sans marqueurs
· Capture d'objets de 10 mm à 4 m
· Flux d'étalonnage efficace
· Portable et léger
· Surveillance intelligente de la température
Les unités précommandées seront expédiées à partir du 15 juillet. Les logiciels ne sont pas remboursables et sont livrés rapidement par voie numérique par e-mail.
Découvrez de plus près
Fini les marqueurs.
Place à la liberté sans fil.
Fini les marqueurs.
Place à la liberté sans fil.
Capture par triple laser bleu
Détails –
30 lignes croisées
Scans rapides –
17 lignes parallèles
Trous profonds –
Ligne unique
Haute précision
0,02 mm + 0,04 mm × L (m)
Numérisation à suivi intelligent
Déplacez‑vous librement, numérisez sans fil
*Autonomie : jusqu’à 2,5 heures.
Léger et portable
Configuration de numérisation sans fil
multi‑stations
Châssis robuste en fibre de carbone
Cartographie de texture détaillée
Toujours précis, sans attendre
Revo Track : logiciel de post‑
traitement gratuit
Formats d’export : PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Revo Design –
Du scan à la CAO
Revo Measure – Du scan à la
mesure
*Inclus dans l’édition CMM.
30 lignes croisées
17 lignes parallèles
Ligne unique
0,02 mm + 0,04 mm × L (m)
*Autonomie : jusqu’à 2,5 heures.
multi‑stations
traitement gratuit
Formats d’export : PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Du scan à la CAO
mesure
*Inclus dans l’édition CMM.
Galerie de modèles 3D Trackit SR
Canapé coloré
Vélo
Quad
Pièce fine
Contenu de la boîte
Édition Standard
Scanner
Tracker
Cardan bi‑axial à étalonnage automatique
Trépied
Plaque d'adaptation pour cardan
Raccord à dégagement rapide
Carte d'étalonnage
Perche d'étalonnage
Adaptateur secteur
Câble Tracker – PC
(Tracker vers PC)
Câble Scanner – PC
(Scanner vers PC)
Câble Scanner
(Tracker vers Scanner)
Câble cardan
(Tracker vers cardan)
Gaine de câbles
Marqueurs × 20 (magnétiques)
Marqueurs × 200 (autocollants)
Étui avec Roulettes

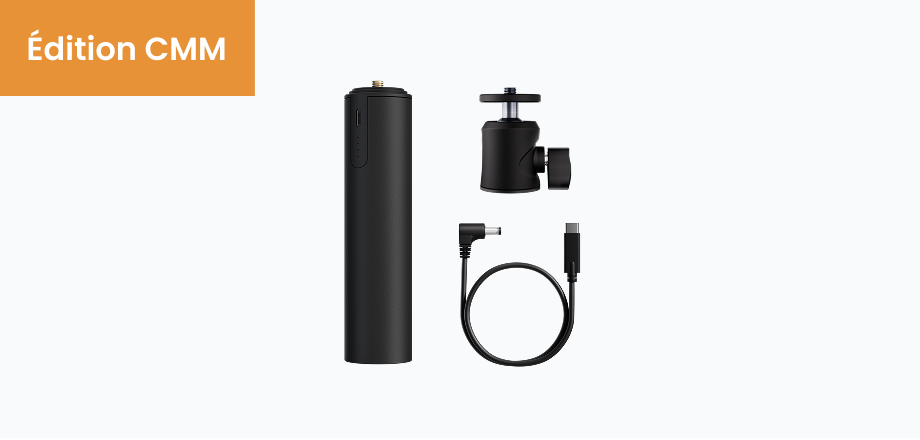

Batteries scanner × 2
Chargeur pour batteries scanner
Édition CMM

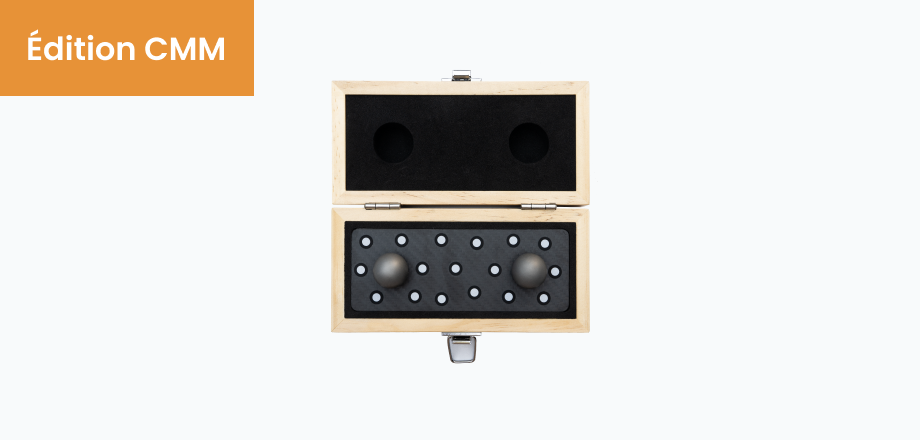

Plaque à billes
Logiciel Revo Measure (licence 1 an)
*Windows 10/11 uniquement.
Plus de services
Vous ne savez pas si un scanner 3D Revopoint convient à votre projet ? Envoyez‑nous votre échantillon, nous le scannerons avec le scanner de votre choix, puis nous vous enverrons un modèle STL/OBJ haute précision et un rapport d'adéquation.
Boostez votre Trackit SR : logiciels compatibles
Spécifications
Trackit SR Scanner 3D
Tracker
FAQ
Quelles sont les différences entre les trois modes de numérisation du Trackit SR ?
(1) Mode 30 lignes laser croisées : Offre une numérisation haute précision et haute efficacité, permettant de numériser directement les surfaces noires, réfléchissantes et métalliques sans marqueurs.
(2) Mode 17 lignes laser parallèles : Avec une distance de travail plus grande, il convient à la numérisation rapide de grands objets.
(3) Mode ligne laser unique : Projette une ligne laser bleue de haute qualité et convient à la numérisation fine de zones étroites, comme les trous profonds et les rainures, garantissant une capture complète des structures complexes.
Puis-je imprimer en 3D les modèles créés avec Trackit SR ?
Oui, les modèles peuvent être exportés aux formats STL, OBJ et 3MF, compatibles avec la plupart des logiciels de tranchage pour l'impression 3D.
Les modèles 3D peuvent-ils être importés dans des logiciels de conception ?
Oui, Revo Track prend en charge divers formats compatibles avec la plupart des logiciels de conception, tels que QuickSurface, Geomagic, PolyWorks, Blender, Maya, Rhino, ZBrush, Fusion 360, etc.
Nuages de points : PLY, OBJ, ASC
Maillages : PLY, OBJ, STL, FBX, GLTF, 3MF
Modèles texturés : PLY, OBJ, FBX, GLTF
Puis-je connecter le scanner Trackit SR à un PC via Wi‑Fi ?
Oui, le scanner et le tracker peuvent tous deux se connecter à un PC sans fil via le Wi‑Fi 6.
Trackit SR peut-il scanner un objet contenant des composants électroniques ? Le laser risque-t-il de les endommager ?
Non, le laser n'endommage pas les composants électroniques si une distance minimale de 200 mm est respectée.
Remarque : Ne placez pas les composants trop près de la sortie laser, car la zone d'émission laser présente une densité d'énergie élevée.
Quelle est la plage de température de fonctionnement du Trackit SR ?
Pour une précision optimale, il est recommandé d'utiliser l'appareil dans une plage de température ambiante de 20 °C à 25 °C (68 °F à 77 °F).
Dois-je utiliser des marqueurs pendant les numérisations ?
Les marqueurs sont nécessaires dans les deux cas suivants :
1) Lorsque le scanner est utilisé en mode de numérisation par marqueurs, des marqueurs doivent être placés sur la surface de l'objet pour l'alignement des trames.
2) En mode multi‑positions, les marqueurs servent de coordonnées de référence globales pour l'alignement des données lors du repositionnement du tracker.
Comment calibrer le Trackit SR ?
Le logiciel Revo Track permet d'effectuer l'intégralité du processus de calibration du Trackit SR, incluant la calibration du scanner, la calibration du tracker et la calibration main‑œil.
Ouvrez Revo Track et cliquez sur « Étalonnage de Scanner » dans le coin inférieur gauche de la page d'accueil pour accéder à l'interface de calibration. Une fois l'appareil préchauffé, suivez les instructions à l'écran pour importer les informations SN, effectuer une vérification de précision et terminer le processus.
Qu'est-ce que Revo Measure ? Quelles fonctionnalités de mesure propose‑t‑il ?
Revo Measure est un logiciel professionnel de mesure et d'analyse de données 3D. Il propose des mesures dimensionnelles (longueur, angle, volume, etc.), une analyse GD&T (tolérancement géométrique), une analyse des écarts (comparaison des données de scan avec les modèles CAO), la création et la mesure de sections, ainsi que la génération d'une carte de couleurs des écarts pour visualiser la répartition des erreurs.
Revo Measure doit‑il être utilisé avec un scanner Revopoint ? Peut‑on importer des données d'autres appareils ?
Non, Revo Measure peut également fonctionner avec les données d'autres scanners 3D. Le logiciel prend en charge l'importation de nuages de points et de maillages au format .ply. Cependant, avec un scanner Revopoint, vous pouvez accéder directement à la mesure en un clic tout en conservant les informations de texture.
