Nouvelle Version
Scan Laser Bleu Multiligne

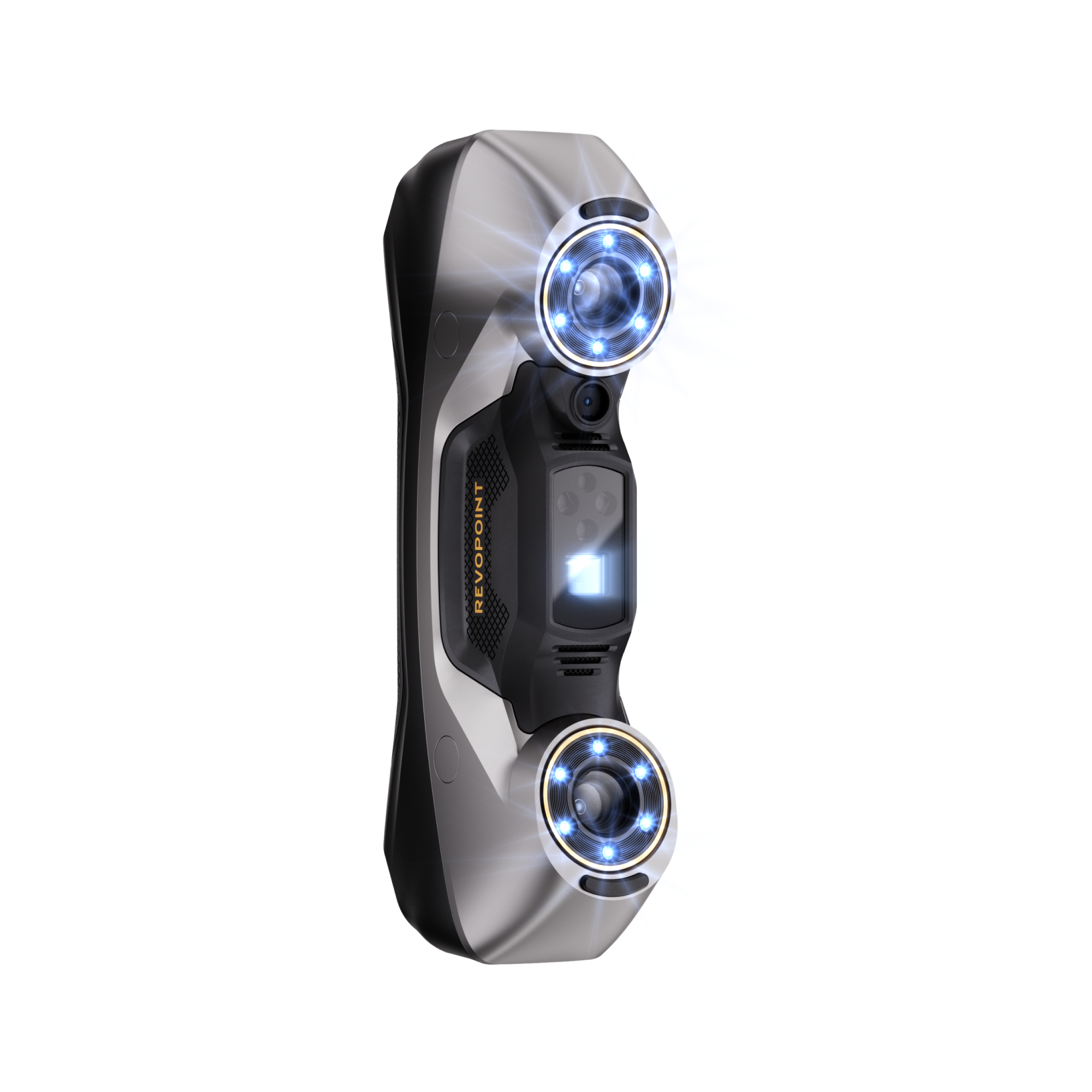

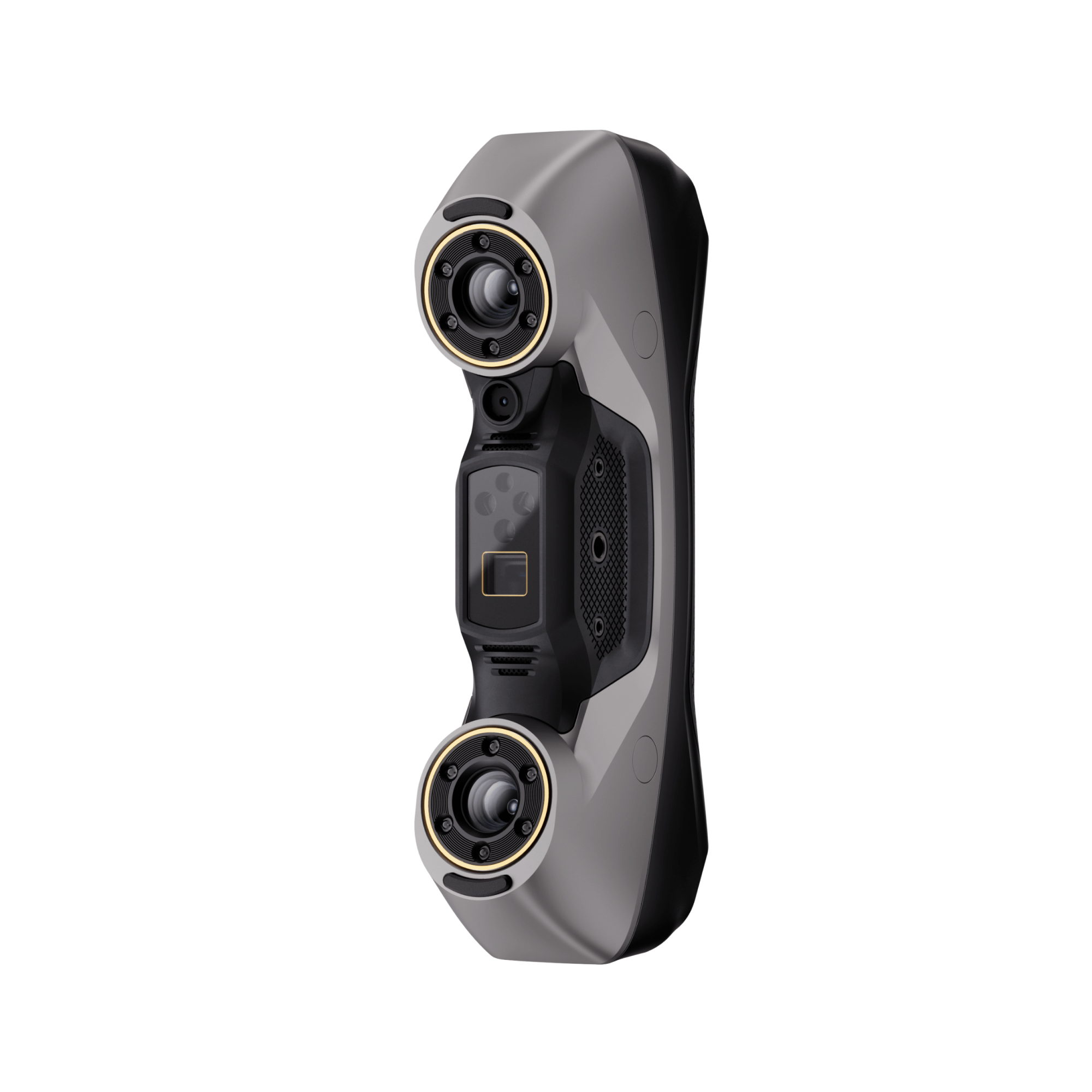

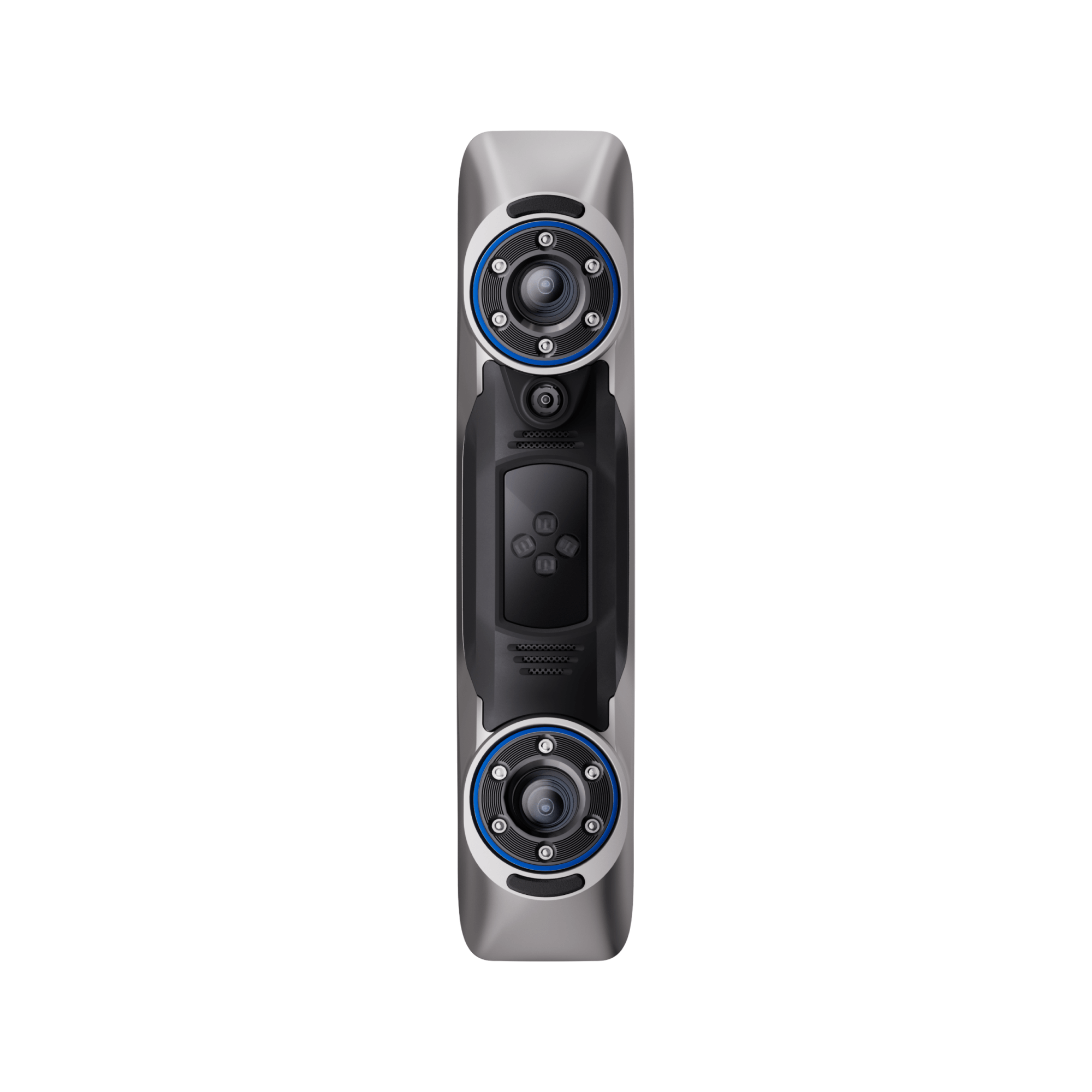

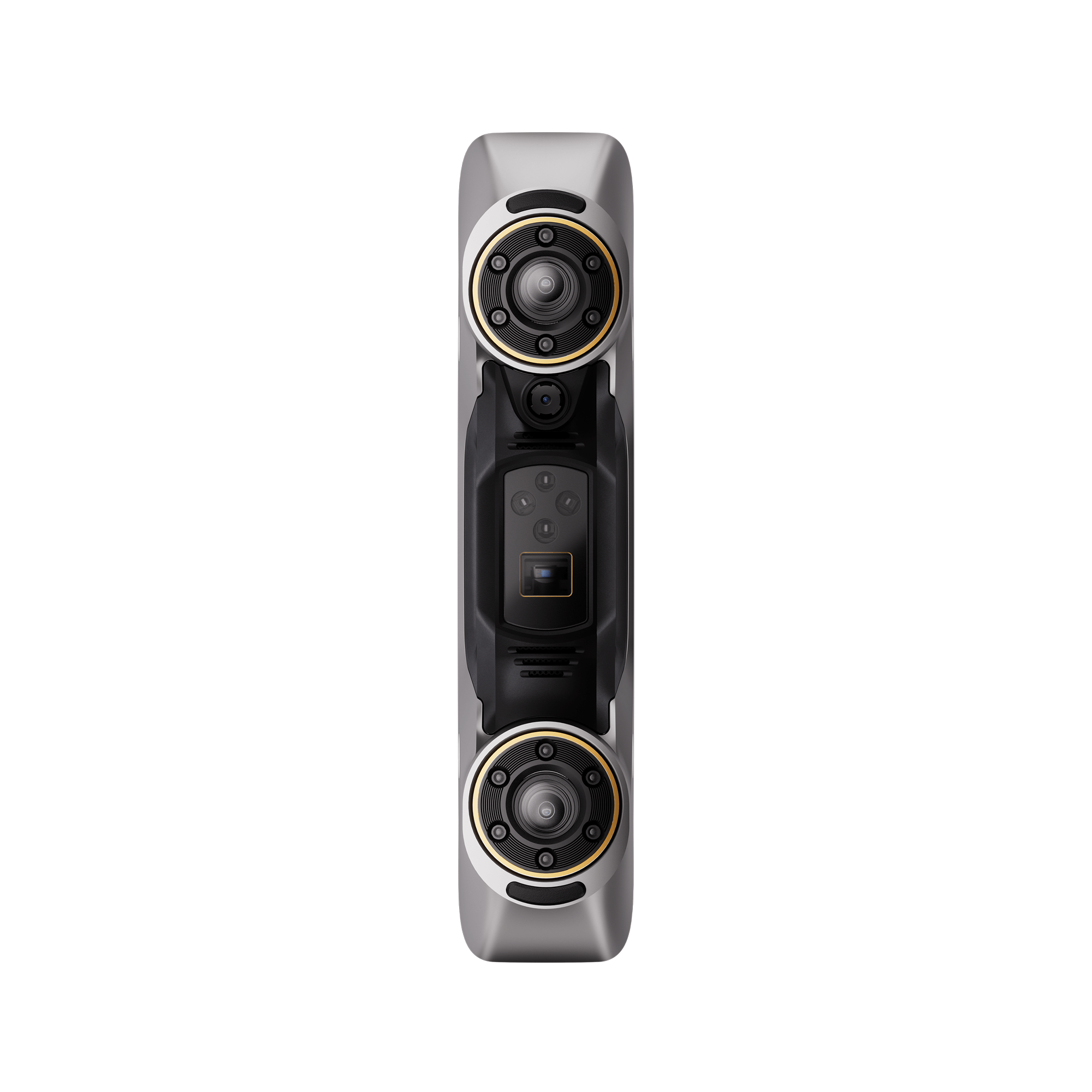

Revopoint MetroY & MetroY Pro : Scanners 3D laser bleu sans fil pour petites et moyennes pièces
5 Modes de Numérisation
par Lumière Bleue
Scans Rapides :
Jusqu'à 34 Lignes Croisées
Exactitude Volumétrique :
0,02 + 0,04 mm × L (m)
Volume de Numérisation :
Petits à Moyens Objets
Scans Laser Rapides :
Jusqu'à 2 000 000 Points/s
Distance entre Points Fusionnés :
Jusqu'à 0,05 mm
Aucun Spray de Numérisation Nécessaire
pour Surfaces Brillantes ou Sombres
Connectivité :
USB-C vers PC & Wi-Fi 6
📩 Le code d'activation est envoyé par e-mail après l'achat du bundle logiciel. 📬
Livraison gratuite pour la plupart des scanners 3D, réception rapide en 3 à 5 jours. Logiciel non remboursable, livraison numérique rapide par e-mail.
Regardez de Plus Près
5

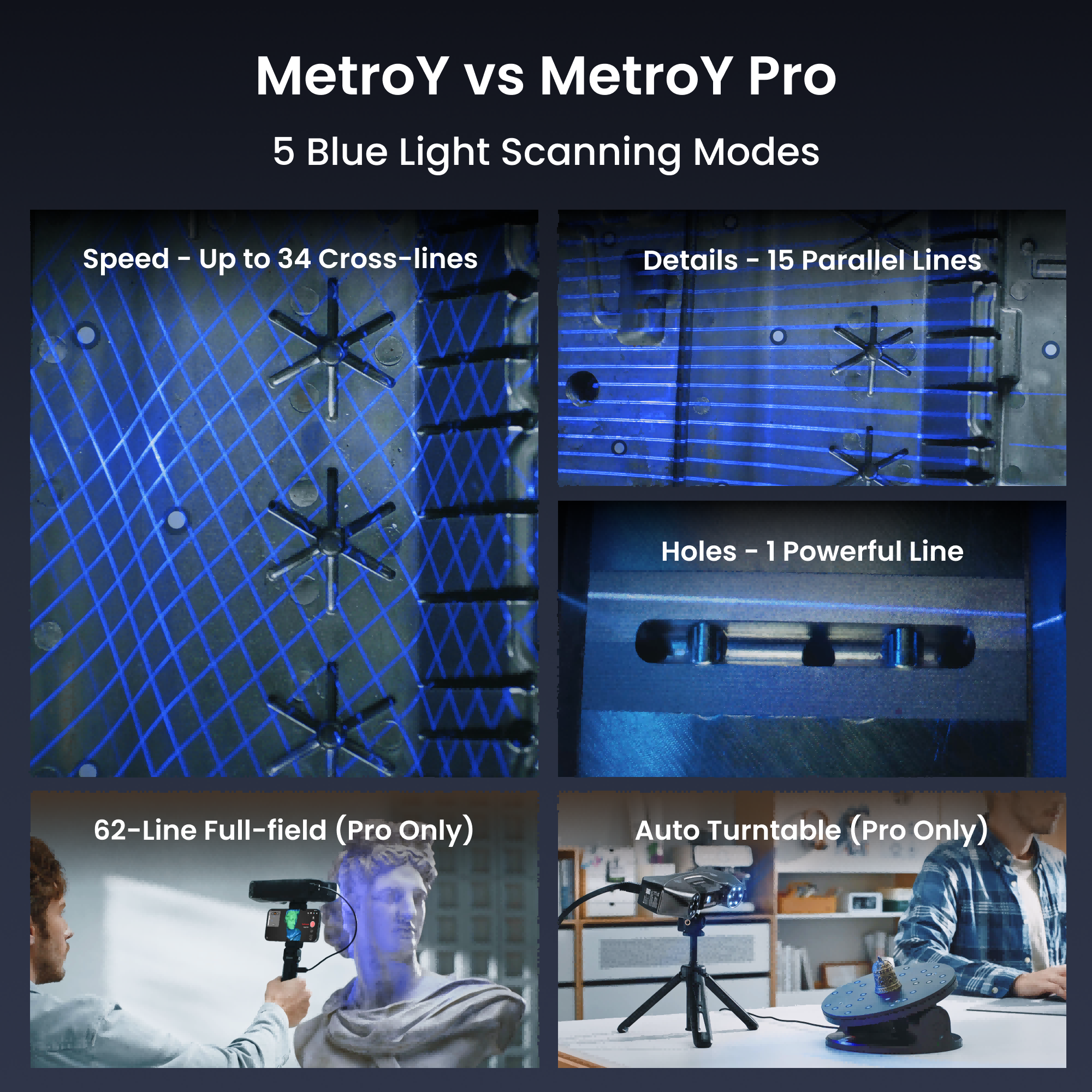

Modes de Numérisation par Lumière Bleue
Numérisations Rapides - Jusqu'à 34 Lignes Croisées
Capturez des surfaces planes et des zones brillantes ou noires sans utiliser de spray pour scanner.
Capture des Détails - Jusqu'à 15 Lignes Parallèles
Capturez les bords et les surfaces complexes.
Scan des Trous - Mode Ligne Unique
Capturez parfaitement les trous profonds, les crevasses et les grilles.
Lumière Structurée Bleue à 62 Lignes en Champ Complet (Pro uniquement)
Numérisez des pièces riches en caractéristiques sans marqueur à une vitesse allant jusqu'à 7 000 000 points/s.
Mode Plateau Tournant Automatique (Pro uniquement)
Créez des modèles ultra-précis en un clic en utilisant le MetroY Pro, Revo Metro et le plateau tournant bi-axe pour automatiser le scan.
Précision Inégalée

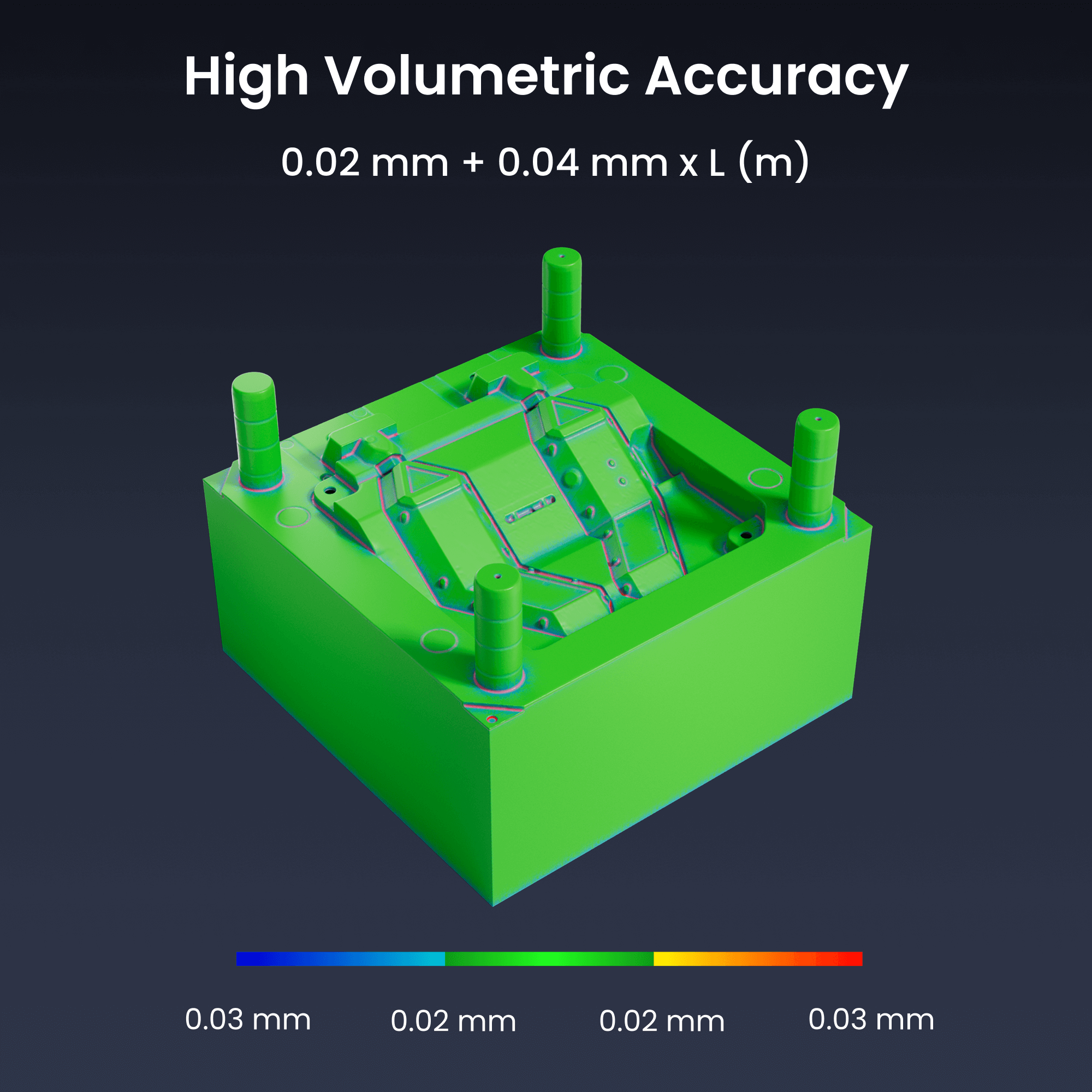

Exactitude volumétrique : 0,02 + 0,04 mm × L (m)
Distance de point fusionnée : Jusqu'à 0,05 mm
Numérisations Laser Rapides
Jusqu'à 2 000 000 points/s

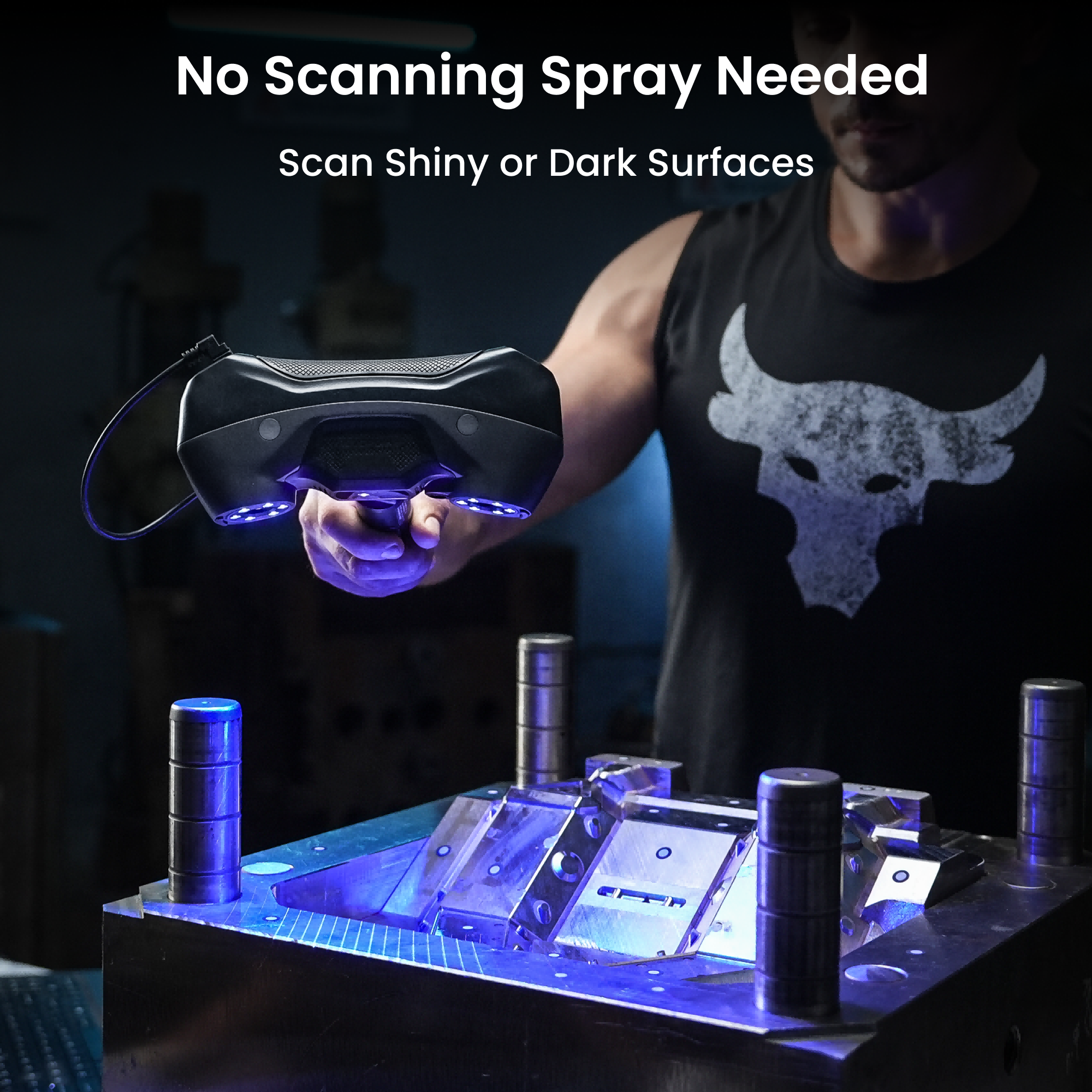

Aucun Spray de Numérisation Nécessaire
Numérisez les surfaces brillantes ou sombres

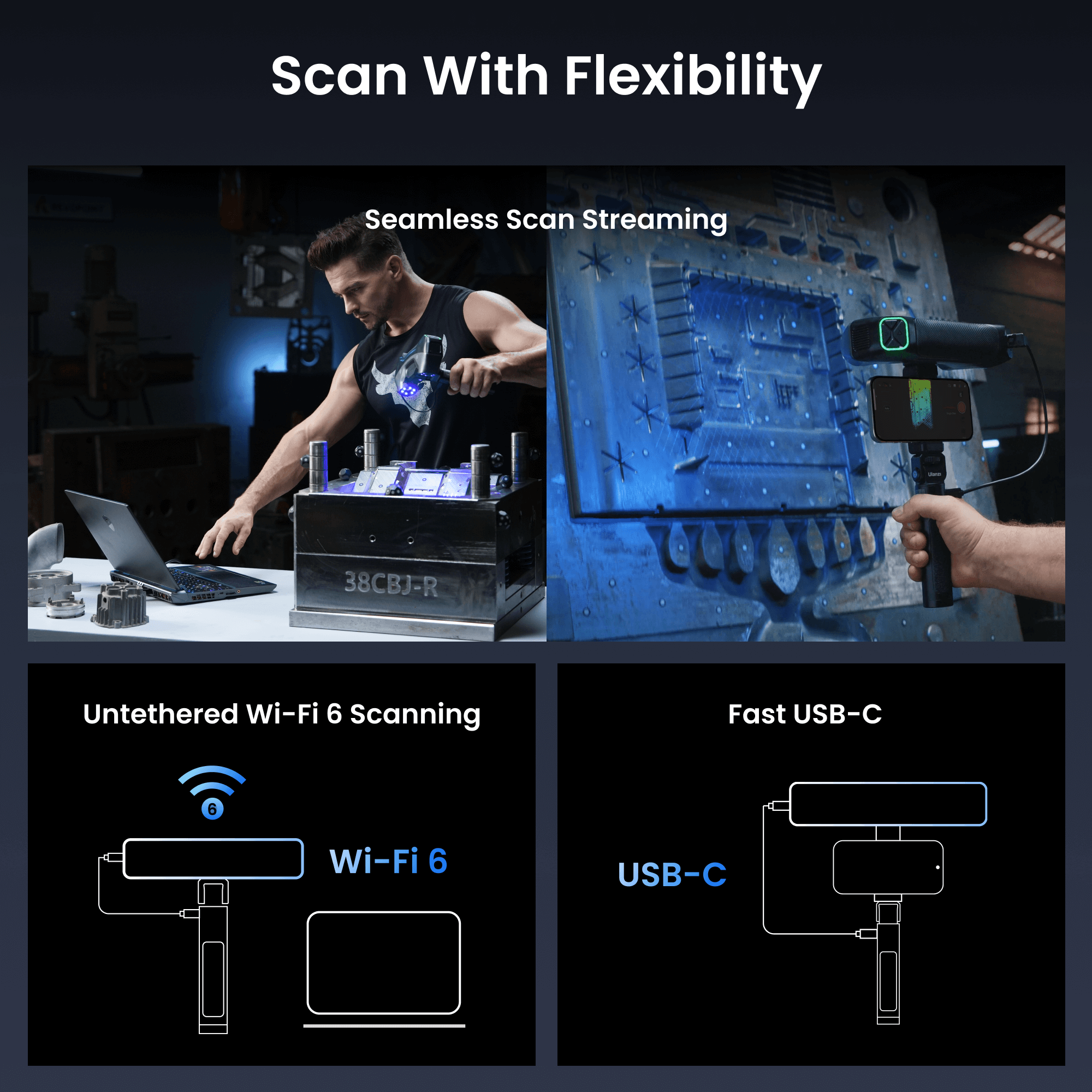

Diffusion des Scans PC-vers-Mobile
Libérez votre scanner 3D et déplacez-vous librement grâce au Wi-Fi du MetroY et à Revo Mirror pour diffuser vos scans.
Revo Measure - Des Scans 3D à la Mesure 3D
Importez directement dans Revo Measure les modèles créés dans Revo Metro. Évaluez leur forme, leurs dimensions et leur qualité en comparant les données de nuage de points ou de maillage aux modèles CAO ou aux dessins.

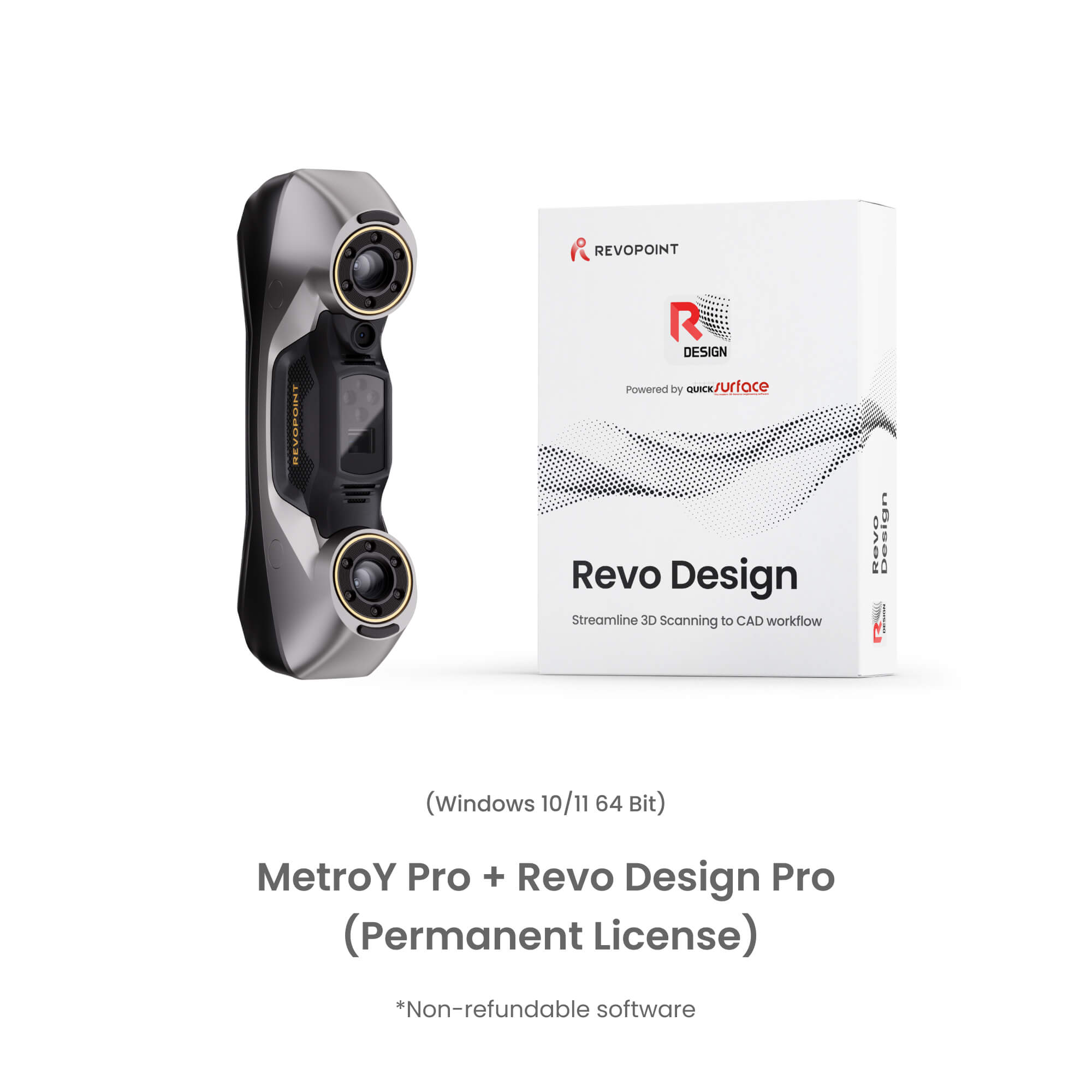

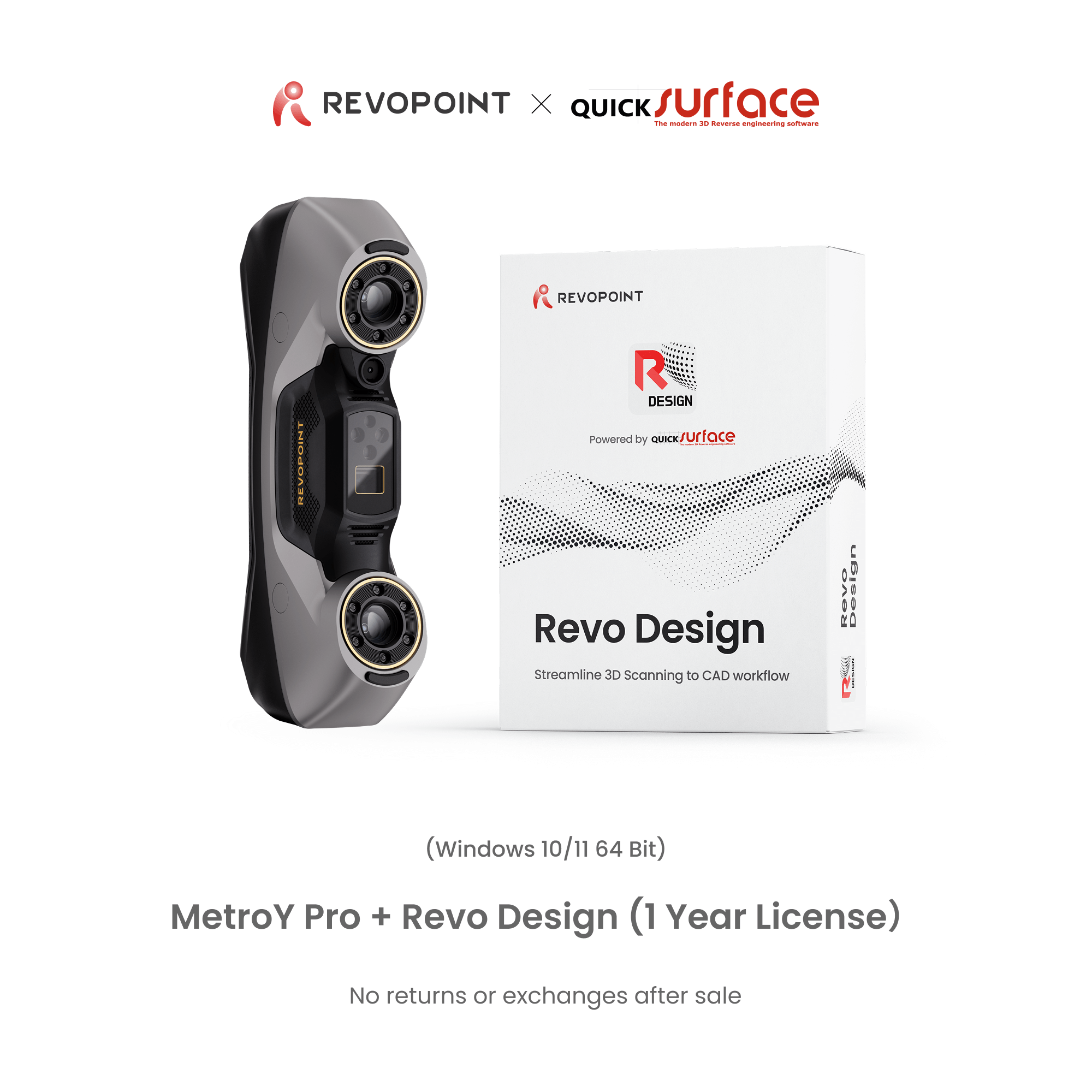

Revo Design - Des Scans aux CAO
Intègre des outils puissants d'édition de maillage, de modélisation freeform et paramétrique, et des flux de travail scan-vers-CAO. Idéal pour la rétro-ingénierie, le développement de produits et le design industriel.
Surveillance de la Température en Temps Réel
Des capteurs de température surveillent et affichent la température du scanner en temps réel pour aider à maintenir la précision.
Caméra RVB HD
Créez des modèles 3D éclatants
Capturé avec MetroY & MetroY Pro
En savoir plus >
Contenu de la Boîte

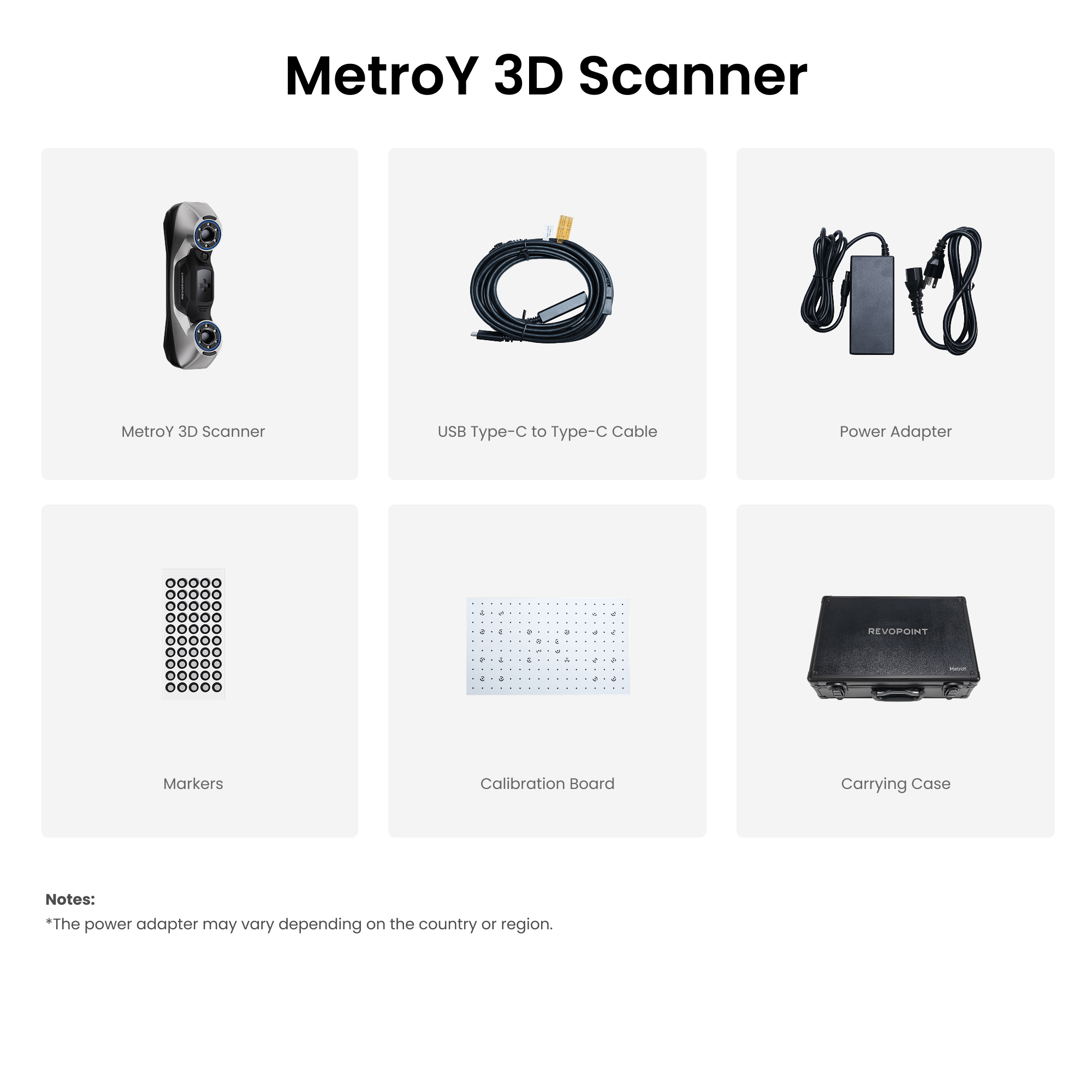

MetroY
MetroY Scanner 3D
Câble USB Type-C vers Type-C
Adaptateur secteur*
Marqueurs
Carte d'Étalonnage
Étui de transport

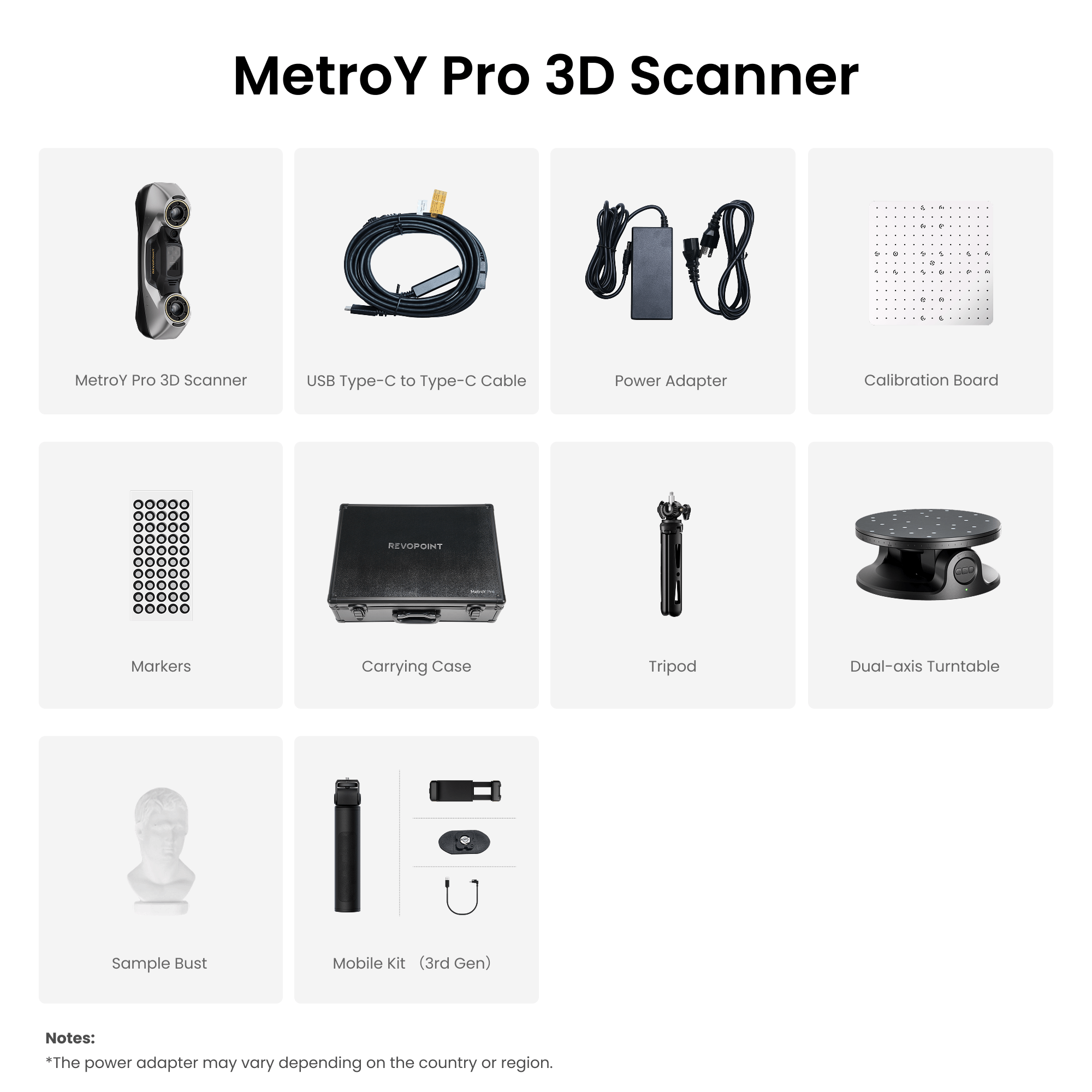

MetroY Pro
MetroY Pro Scanner 3D
Câble USB Type-C vers Type-C
Adaptateur secteur*
Marqueurs
Carte d'Étalonnage
Étui de transport
Trépied
Plateau Tournant à Double Axe
Buste de Test

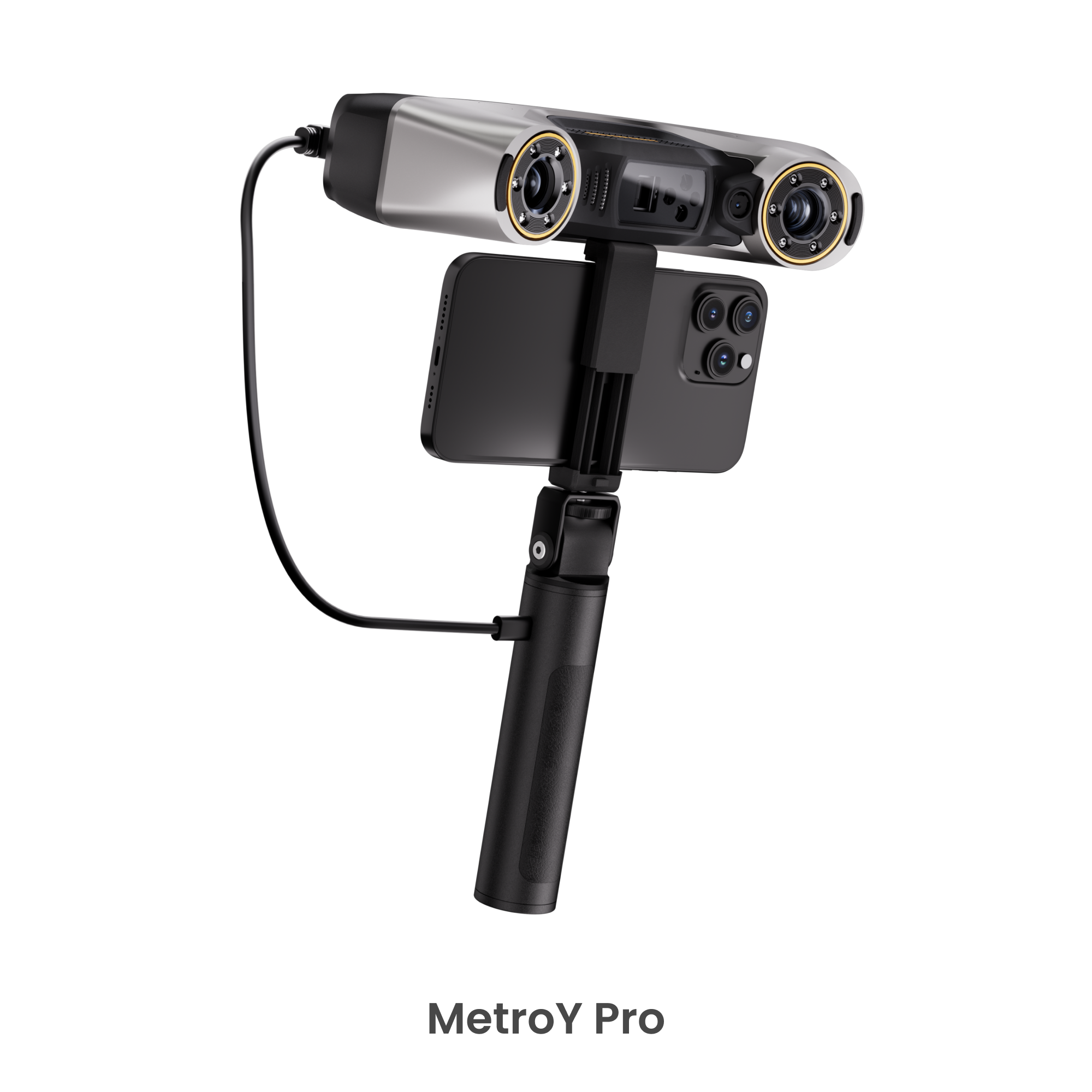

Kit mobile (3ème génération)
Remarques:
L'adaptateur secteur peut varier en fonction du pays ou de la région.
Avis sur YouTube

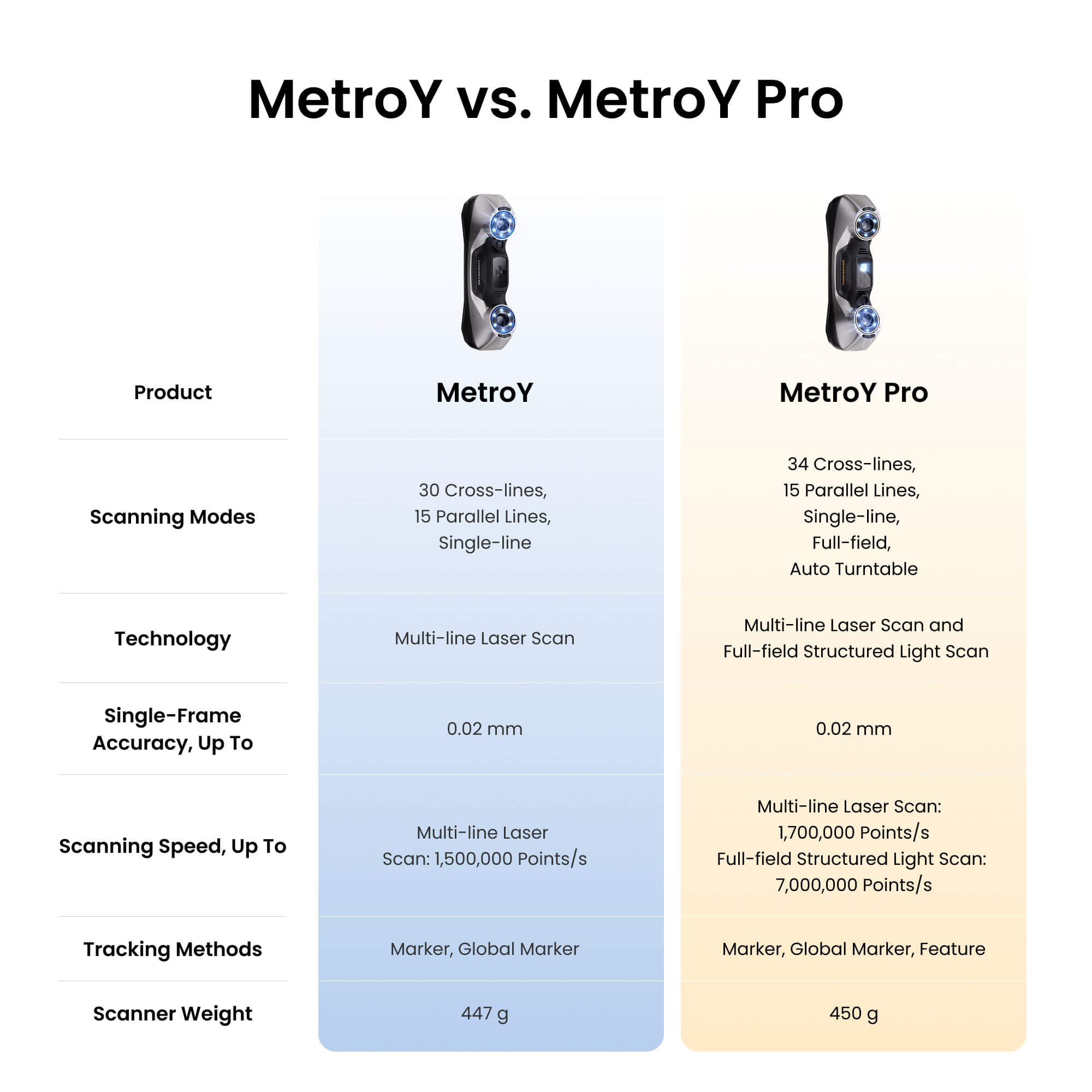

MetroY vs. MetroY Pro
|
Nom
|
MetroY
|
MetroY Pro
|
|
Type de Scan
|
Portable
|
Portable et de Bureau
|
|
Technologie
|
Scan Laser Multiligne
|
Scan Laser Multiligne + Lumière Structurée Plein Champ
|
|
Taille d'objet Scannable
|
De Petit à Moyen
|
De Petit à Moyen
|
|
Précision d'Image Unique, jusqu'à
|
0,01 mm
|
0,01 mm
|
|
Exactitude d'Image Unique, jusqu'à
|
0,02 mm
|
0,02 mm
|
|
Exactitude Volumétrique
|
0,02 mm + 0,04 mm × L (m)
(L = longueur de l'objet)
|
0,02 mm + 0,04 mm × L (m)
(L = longueur de l'objet)
|
|
Distance entre Point, jusqu'à
|
0,05 mm
|
0,05 mm
|
|
Distance de Travail
|
200 ~ 400 mm
|
200 ~ 400 mm
|
|
Aire de Capture Unique à Distance La Plus Proche
|
123 × 130 mm à 200 mm
|
152 × 138 mm à 200 mm
|
|
Aire de Capture Unique à Distance La Plus Éloignée
|
290 × 260 mm à 400 mm
|
332 × 276 mm à 400 mm
|
|
Champ de Vision Angulaire (H × V)
|
43 × 33°
|
49 × 38°
|
|
Volume de Scan Minimum
|
10 × 10 × 10 mm
|
10 × 10 × 10 mm
|
|
Volume de Scan Maximum
|
1 × 1 × 1 m
|
1 × 1 × 1 m
|
|
Vitesse de Scan, jusqu'à
|
Scan Laser Multiligne :
1 500 000 points/s
|
Scan Laser Multiligne : 2 000 000 points/s
Lumière Structurée Plein Champ : 7 000 000 points/s
|
|
Résolution de Caméra RVB
|
2 Mégapixels
|
2 Mégapixels
|
|
Scan en Couleur
|
Oui
|
Uniquement en Mode Plateau Tournant Automatique
|
|
Méthodes de Suivi
|
Marqueur, Marqueurs Globaux
|
Caractéristique, Marqueur, Marqueurs Globaux
|
|
Scan Extérieur
|
Non
|
Non
|
|
Source de Lumière 3D
|
30 Lignes Laser Croisées Bleues
15 Lignes Laser Parallèles Bleues
1 Ligne Laser Simple
|
30 Lignes Laser Croisées Bleues
15 Lignes Laser Parallèles Bleues
1 Ligne Laser Simple
62 Lignes de Lumière Structurée à Champ Complet Bleue
|
|
Lumière de Remplissage
|
12 LED Bleues
|
12 LED Bleues
|
|
CPU
|
Processeur 4 cœurs Arm, 2,0 GHz
|
Processeur 4 cœurs Arm, 2,0 GHz
|
|
Calcul à Puce Intégré
|
Calcul de profondeur
|
Calcul de profondeur
|
|

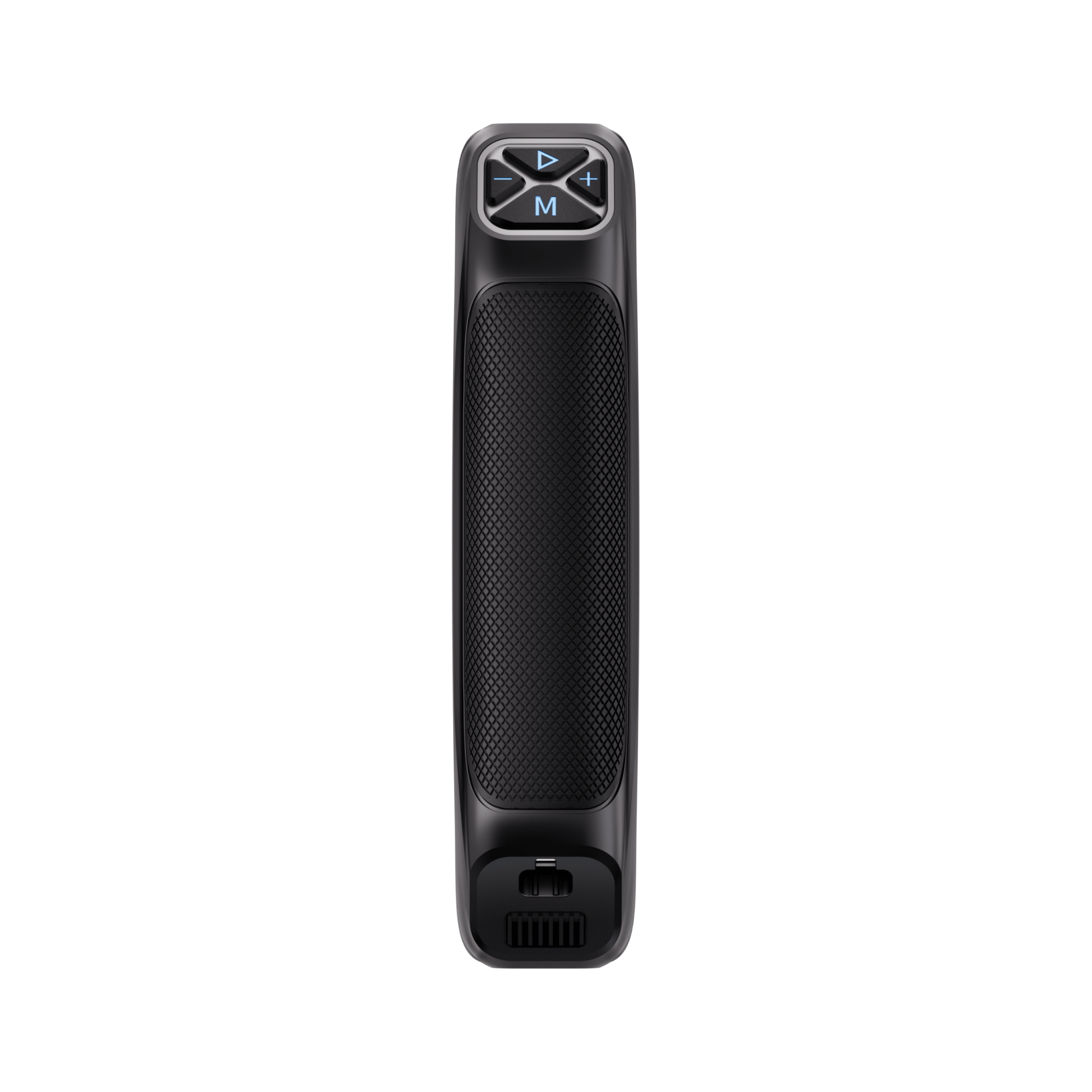

Boutons
|
4
|
4
|
|
Configuration Minimale Requise pour PC
|
macOS
Processeur : M3 Pro/M4
RAM ≥ 18 Go
Windows
Processeur : Intel i7 13e Génération ou AMD Ryzen 7 5800
RAM ≥ 32 Go
GPU: NVIDIA GeForce RTX 3060 (8 Go)
Remarque :
I. Si vous n'êtes pas sûr de la configuration du CPU, veuillez vous assurer que le CPU dispose d'au moins 8 cœurs, d'au moins 16 threads et d'une fréquence de base ≥ 2,4 GHz.
II. Uniquement dans les modes de numérisation par ligne laser, une carte graphique dédiée est requise pour l'accélération. Les GPU AMD et MAC ne prennent actuellement pas en charge l'accélération.
|
macOS
Processeur : M3 Pro/M4
RAM ≥ 18 Go
Windows
Processeur : Intel i7 12e Génération ou AMD Ryzen 7 5800
RAM ≥ 32 Go
GPU (Optionnel) : NVIDIA GeForce RTX 3050 (8 Go)
Remarque : Si vous n'êtes pas sûr de la configuration du CPU, veuillez vous assurer que le CPU dispose d'au moins 8 cœurs, d'au moins 16 threads et d'une fréquence de base ≥ 2,4 GHz.
|
|
Configuration PC Recommandée
|
macOS
Processeur : M4 Pro or better
RAM ≥ 24 Go
Windows
Processeur : Intel i9 12e Génération ou supérieur
RAM ≥ 64 Go
GPU : NVIDIA RTX 4060 (8 Go) ou supérieur
|
macOS
Processeur : M4 Pro or better
RAM ≥ 24 Go
Windows
Processeur : Intel i9 12e Génération ou supérieur
RAM ≥ 64 Go
GPU : NVIDIA RTX 4060 (8 Go) ou supérieur
|
|
Systèmes d'Exploitation Compatibles
|
Windows 10/11 (64 bits), macOS 11.0 (bientôt disponible) ou version supérieure
|
Windows 10/11 (64 bits), macOS 11.0 ou supérieur
|
|

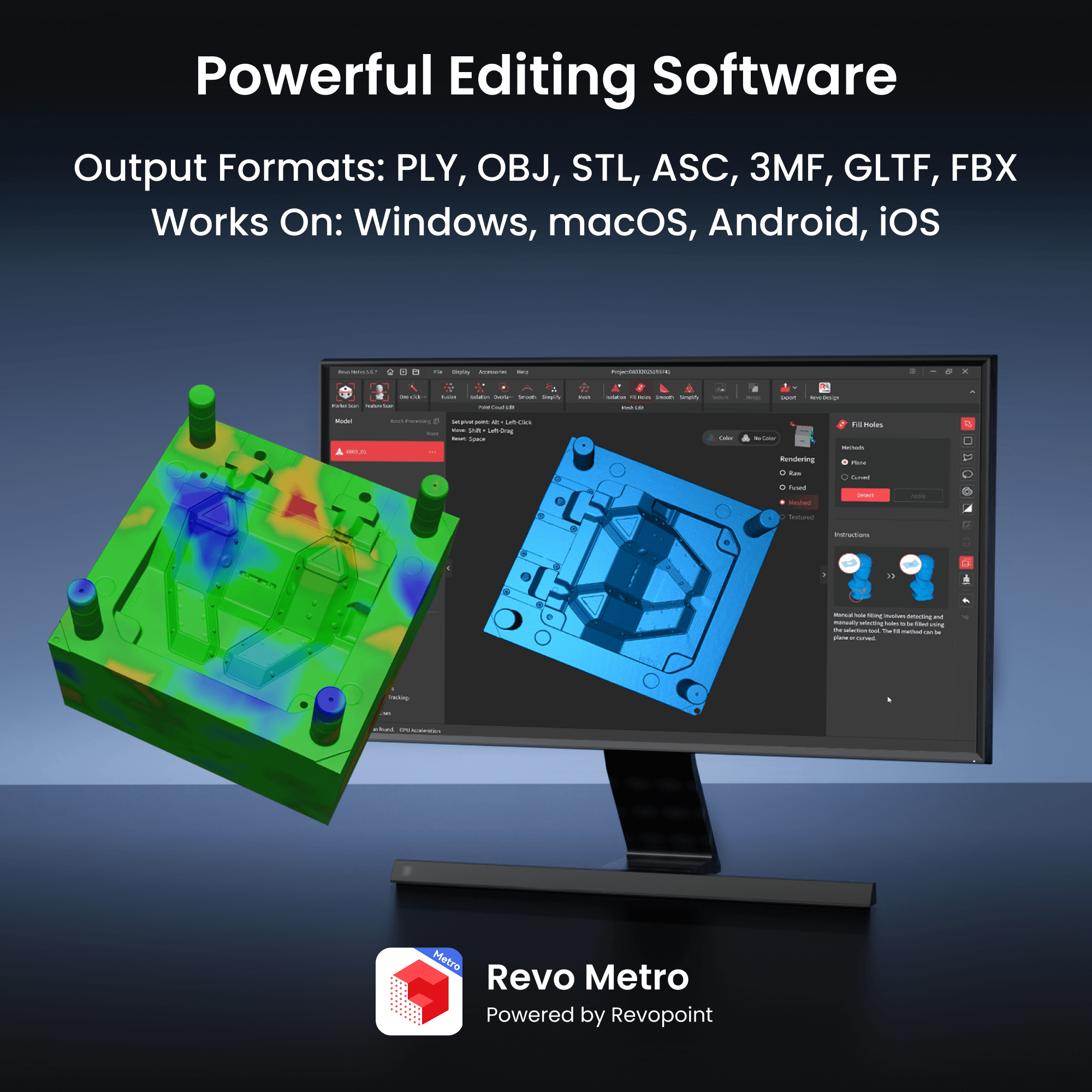

Formats de Fichier Sortie
|
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
|
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
|
|
Modèles 3D Prêts à l'Impression
|
✔
|
✔
|
|
Wi-Fi
|
6
|
6
|
|
Type de Connecteur
|
USB Type-C vers Type-C
|
USB Type-C vers Type-C
|
|
Alimentation Requise
|
DC 12V, 3A
|
DC 12V, 3A
|
|

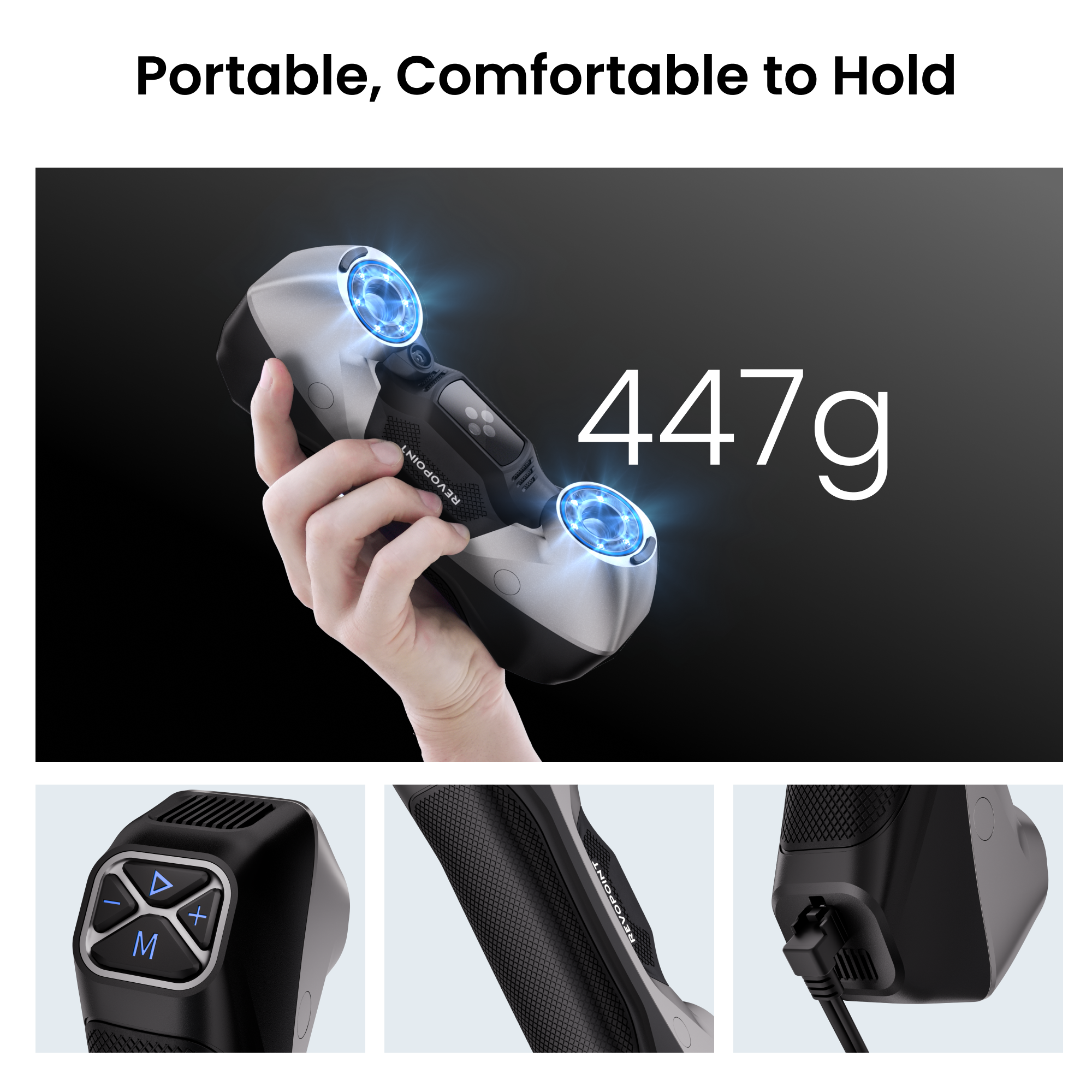

Poids du Scanner
|
447 g
|
450 g
|
|
Dimensions (L x l x H)
|
211 × 94 × 47 mm
|
211 × 94 × 47 mm
|
|
Scan d'Objets Spéciaux
|
L'utilisation de spray de numérisation est recommandée pour scanner des surfaces transparentes ou spéculaires.
|
L'utilisation de spray de numérisation est recommandée pour scanner des surfaces transparentes ou spéculaires.
|
|
Recalibration Utilisateur
|
Oui
|
Oui
|
|
Accessoires Supportés
|
Kit de Blocs Marqueurs, Kit Mobile (3ème génération)
|
Kit de Blocs Marqueurs, Kit Mobile (3ème génération), Plateau Tournant à Double Axe
|
|
Remarque:
|
1. La précision indique à quel point les mesures répétées du même objet à un seul angle sont proches les unes des autres. L'exactitude indique à quel point une valeur mesurée à un seul angle est proche de la valeur réelle (vraie). Les deux ont été acquises dans un environnement de laboratoire contrôlé. Les résultats réels peuvent varier, en fonction de l'environnement d'exploitation.
2. Conseils de sécurité pour laser de classe 1 :
(1) Le produit utilise un projecteur laser de classe 1. Évitez de regarder directement à courte distance ! Veuillez vous référer au document standard laser de classe 1 pour plus de détails.
(2) Pour éviter la réflexion du laser, évitez de placer des surfaces réfléchissantes comme des miroirs ou du verre dans le chemin du faisceau laser.
3. Ce produit a des lumières clignotantes, qui peuvent ne pas convenir aux personnes atteintes d'épilepsie photosensible.
4. Si vous n'êtes pas sûr de la configuration du CPU, veuillez vous assurer que le CPU a des cœurs ≥8, des threads ≥16 et une fréquence de base ≥2,4 GHz.
|
1. La précision indique à quel point les mesures répétées du même objet à un seul angle sont proches les unes des autres. L'exactitude indique à quel point une valeur mesurée à un seul angle est proche de la valeur réelle (vraie). Les deux ont été acquises dans un environnement de laboratoire contrôlé. Les résultats réels peuvent varier en fonction de l'environnement d'exploitation.
2. Conseils de sécurité pour laser de classe 2M :
(1) Le produit utilise un projecteur laser de classe 2M. Évitez de regarder directement à courte distance ! Veuillez vous référer au document standard laser de classe 2M pour plus de détails.
(2) Pour éviter des dommages à la rétine, ne regardez pas directement le faisceau laser à travers des instruments optiques capables de l'agrandir (par exemple, télescopes et objectifs de caméra).
(3) Pour éviter la réflexion du laser, évitez de placer des surfaces réfléchissantes comme des miroirs ou du verre dans le chemin du faisceau laser.
3. Ce produit a des lumières clignotantes, qui peuvent ne pas convenir aux personnes atteintes d'épilepsie photosensible.
4. Si vous n'êtes pas sûr de la configuration du CPU, veuillez vous assurer que le CPU a des cœurs ≥8, des threads ≥16 et une fréquence de base ≥2,4 GHz.
|
FAQ
Quelle technologie utilisent les MetroY et MetroY Pro ?
Le MetroY utilise des lasers bleus multi-lignes pour effectuer les numérisations. Le MetroY Pro utilise des lasers bleus multi-lignes ou une lumière structurée bleue en champ complet pour effectuer les numérisations.
Quelle est la taille de numérisation recommandée pour le MetroY / MetroY Pro ?
La taille de numérisation recommandée varie de 10 × 10 × 10 mm à 1 × 1 × 1 m, couvrant des pièces minuscules jusqu'à des composants industriels de taille moyenne.
Le MetroY / MetroY Pro dispose-t-il d'une batterie intégrée ?
Non, le MetroY / MetroY Pro nécessite l'adaptateur d'alimentation fourni ou une batterie externe pour alimenter le scanner.
Le MetroY / MetroY Pro dispose-t-il d'un système de refroidissement pour maintenir la précision lors de numérisations prolongées ?
Oui, les ventilateurs du MetroY / MetroY Pro dissipent la chaleur, maintenant sa température stable. Le capteur d'image et le CPU possèdent des capteurs de température en temps réel pour compenser les dérives mineures et garantir la précision.
Les numérisations multiples d'une même surface sont-elles plus précises qu'une seule numérisation ?
Lors de l'utilisation des modes de numérisation laser, il est essentiel de numériser plusieurs fois la même surface, car le fait de scanner plusieurs fois sous différents angles aide à obtenir un modèle de meilleure qualité, ce qui se traduit par un modèle de couleur verte.
Peut-on utiliser le MetroY / MetroY Pro pour numériser des visages ou des corps humains dans l'un des modes disponibles ?
Il n'est pas conseillé de numériser le visage dans aucun mode, car l'exposition directe des yeux au laser présente un risque. Cependant, la numérisation d'autres parties du corps (à l'exclusion du visage) à une distance de travail normale est considérée comme sûre. Le logiciel propose une indication de distance en temps réel pour vous y aider.
Pour numériser des visages ou des corps, le Revopoint MIRACO Pro, le POP 3 Plus ou le RANGE 2 constituent les meilleures options.
Puis-je changer de mode de numérisation pendant un scan ?
Oui, mais uniquement dans le même mode de suivi. Pour ce faire, cliquez sur le bouton Terminer, sélectionnez "Continuer", changez de mode et reprenez la numérisation. Pour les objets complexes ou de grande taille, utilisez différents modes de numérisation pour capturer les données de diverses sections, puis fusionnez-les avec le logiciel Revo Metro pour obtenir un modèle 3D plus précis.
Quelle est la différence entre le MetroY et le MetroY Pro ?
(1) Technologie : Le MetroY utilise la technologie laser multi-lignes ; le MetroY Pro utilise la technologie laser multi-lignes et la lumière structurée bleue en champ entier.
(2) Modes de numérisation : Le MetroY prend en charge trois modes de numérisation laser multi-lignes manuelle : 30 lignes laser croisées, 15 lignes laser parallèles et un mode ligne laser unique. Le MetroY Pro prend en charge cinq modes de numérisation : 34 lignes laser croisées, 15 lignes laser parallèles, un mode ligne laser unique, ainsi qu'un mode lumière structurée en champ entier manuel et un mode de numérisation par plateau tournant automatique.
(3) Vitesse de numérisation : La numérisation laser multi-lignes du MetroY prend en charge jusqu'à 1 500 000 points par seconde. La numérisation laser multi-lignes du MetroY Pro peut atteindre jusqu'à 2 000 000 points par seconde, et sa numérisation par lumière structurée en champ entier prend en charge jusqu'à 7 000 000 points par seconde.
Quelle est la différence entre le MetroX et le MetroY Pro ?
(1) Modes de numérisation : Le MetroX prend en charge 4 modes de numérisation, dont 2 modes laser multi-lignes manuels (mode 14 lignes laser croisées et mode 7 lignes laser parallèles), 1 mode lumière structurée en champ entier manuel et 1 mode plateau tournant automatique. Le MetroY Pro prend en charge 5 modes de numérisation, dont 3 modes laser multi-lignes manuels (mode 34 lignes laser croisées, mode 15 lignes laser parallèles et mode ligne laser unique), 1 mode lumière structurée en champ entier manuel et 1 mode plateau tournant automatique.
(2) Vitesse de numérisation : Le MetroX offre une vitesse maximale de 800 000 points/seconde en mode laser multi-lignes et 7 000 000 points/seconde en mode lumière structurée en champ entier. Le MetroY Pro atteint quant à lui 2 000 000 points/seconde en mode laser multi-lignes et 7 000 000 points/seconde en mode lumière structurée en champ entier.
(3) Méthode de connexion : Le MetroX dispose uniquement d'une connexion USB. Le MetroY Pro peut se connecter via USB et Wi-Fi, et peut être alimenté par une batterie externe.
Dois-je utiliser des marqueurs pendant les numérisations ?
Les marqueurs sont essentiels en mode numérisation laser. Disposez les points de repère selon un motif irrégulier. Maintenez toujours au moins cinq points visibles dans le cadre pendant la numérisation. Pour une précision optimale, fixez les marqueurs sur des surfaces planes plutôt que courbes. Évitez également d'utiliser des supports mous ou des tissus avec les marqueurs.
Dois-je acheter le logiciel séparément ?
Non, le MetroY / MetroY Pro inclut gratuitement le logiciel Revo Metro. Compatible avec Windows et macOS, il permet de numériser, éditer, fusionner et importer/exporter des modèles hors ligne.
Quels formats Revo Metro peut-il exporter ?
Revo Metro peut exporter vos modèles aux formats PLY, OBJ, STL, ASC, 3MF, GLTF et FBX pour une compatibilité avec la plupart des logiciels de modélisation 3D, d'impression 3D et de CAO.
Modèle nuage de points : PLY, OBJ, ASC
Modèle maillé : PLY, OBJ, STL, FBX, GLTF, 3MF
Modèle texturé : PLY, OBJ, FBX, GLTF

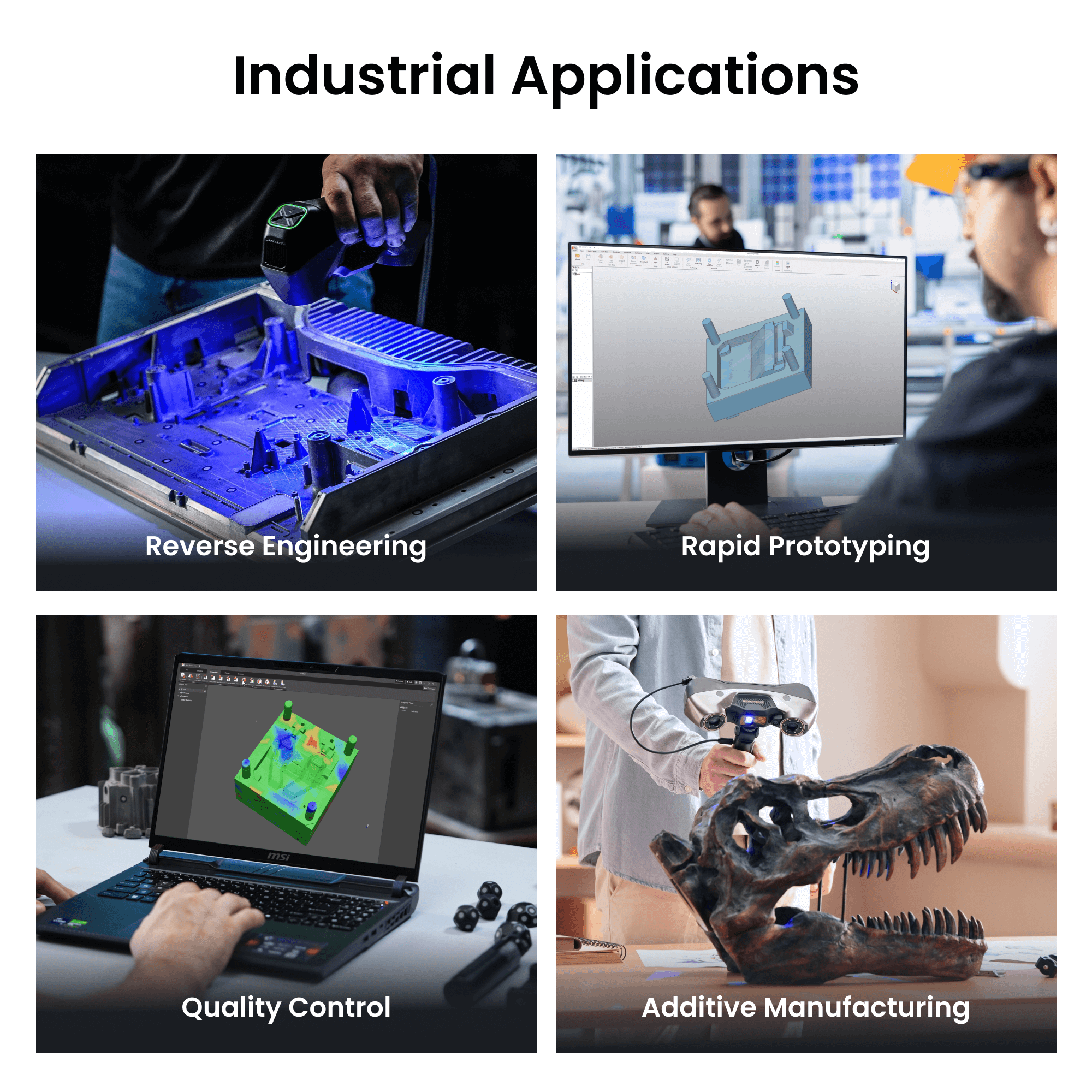

Qu'est-ce qu'un scanner industriel de modèles et d'objets 3D ?
Un scanner industriel de modèles et d'objets 3D est un dispositif de haute précision utilisé pour capturer des modèles numériques 3D détaillés de pièces physiques pour la fabrication, l'inspection et le développement de produits. Ces scanners sont couramment appliqués dans la rétro-ingénierie, l'inspection de qualité et les flux de travail de conception industrielle, où une capture géométrique cohérente et des données de scan fiables sont requises. Les scanners 3D industriels utilisent généralement des systèmes optiques avancés, une calibration stable et des logiciels dédiés pour soutenir une modélisation précise et des processus CAD ou d'inspection en aval.
Comment la série MetroY fonctionne-t-elle en tant que scanner 3D industriel ?
La série MetroY fonctionne en tant que scanner 3D industriel en utilisant la technologie de laser bleu à lignes multiples pour capturer des données de nuages de points haute densité à partir de pièces de travail petites à moyennes. Ses modes laser à ligne croisée, à ligne parallèle et à ligne unique permettent aux utilisateurs de gérer une géométrie complexe, des détails fins et des caractéristiques profondes avec un suivi stable. Le MetroY Pro étend encore les capacités industrielles avec le scan de lumière structurée bleue en champ complet et le mode de plateau tournant automatique, soutenant une capture efficace de données pour l'inspection, la rétro-ingénierie et les flux de travail scan à CAD.
Le scanner 3D industriel MetroY nécessite-t-il un PC pour fonctionner ?
Les MetroY et MetroY Pro requièrent un PC pour le traitement et la visualisation des données, les données de scan étant diffusées en temps réel via USB ou Wi-Fi. Cette configuration permet aux utilisateurs de tirer parti de la puissance de calcul du PC pour gérer des nuages de points denses, le traitement des modèles et l'exportation vers des formats compatibles CAD tels que STL, OBJ ou PLY. Associé à Revo Metro et à des logiciels de mesure ou de conception optionnels, le MetroY s'intègre parfaitement dans les flux de travail de scan et d'ingénierie industriels.
