Performances avancées de numérisation 3D
Le Trackit SR offre une numérisation 3D sans fil rapide et de haute précision pour l’inspection, la rétro-ingénierie et la modélisation.
Performances avancées de numérisation 3D
Le Trackit SR offre une numérisation 3D sans fil rapide et de haute précision pour l’inspection, la rétro-ingénierie et la modélisation.
Aperçu
3 modes de numérisation
0,025 + 0,04 mm × L (m)
Numérisation haute exactitude
Déplacez‑vous en toute liberté
Numérisation sans fil
Numérisation sans fil multi‑stations
Configuration rapide pour la numérisation de grandes pièces
Préchauffage rapide
Surveillance de la température en temps réel
Numérisation sans marqueurs
Suivi optique puissant
Capturez des objets de petite à grande taille
10 mm à 4 m
Cartographie de texture détaillée
Couleurs vives
Numérisez n’importe où
Scanner portable de 1 kg
Numérisation extérieure exceptionnelle
Jusqu’à
Logiciel de post‑traitement
Logiciel Revo Measure

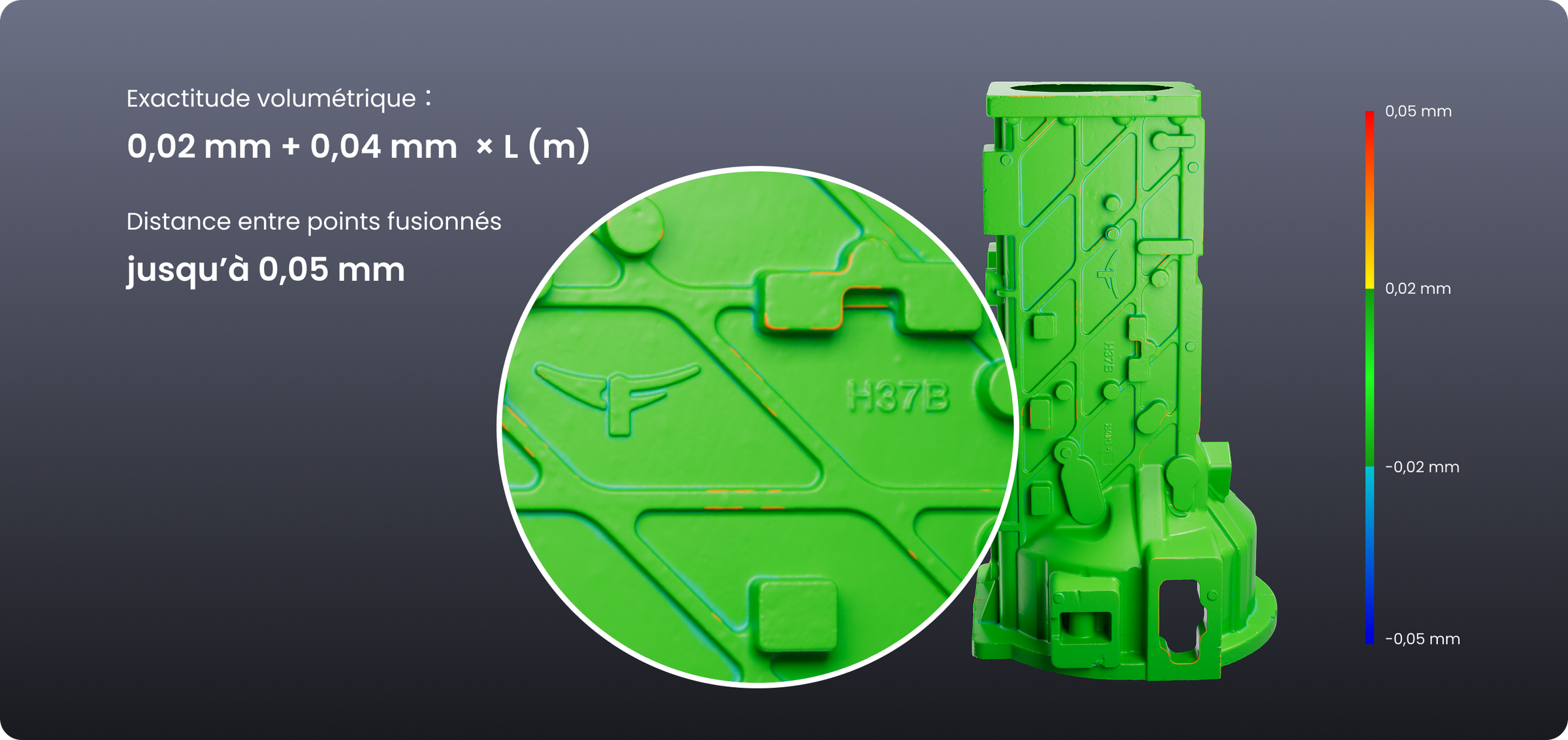

Précision exceptionnelle
Créez des modèles 3D très détaillés, prêts pour l’inspection dimensionnelle, le contrôle qualité ou la conversion scan-vers-CAO pour la rétro-ingénierie.

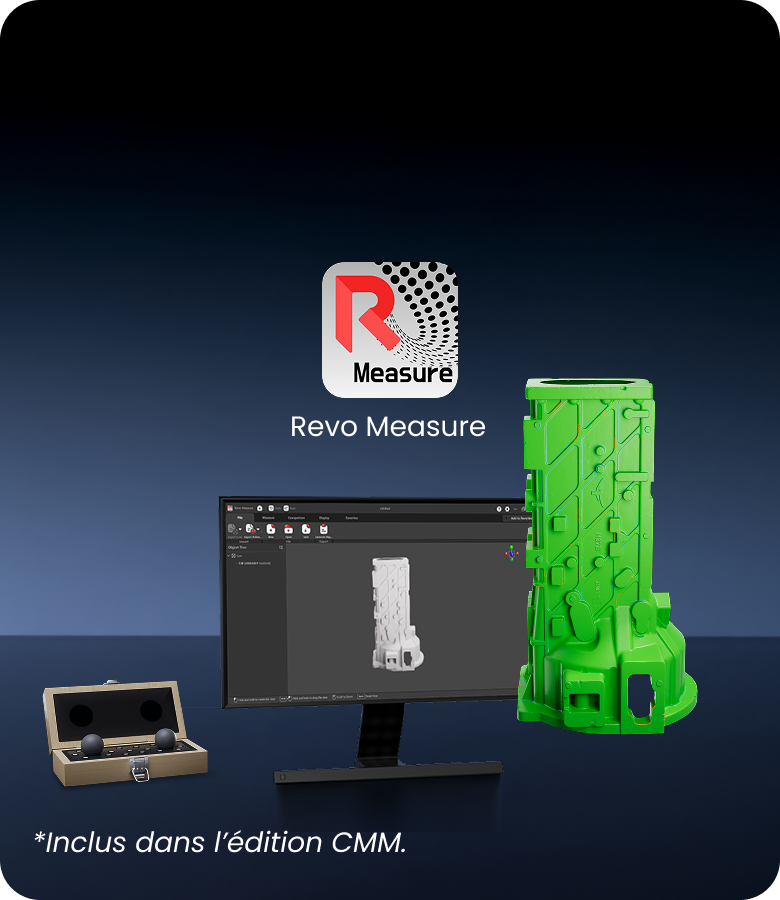

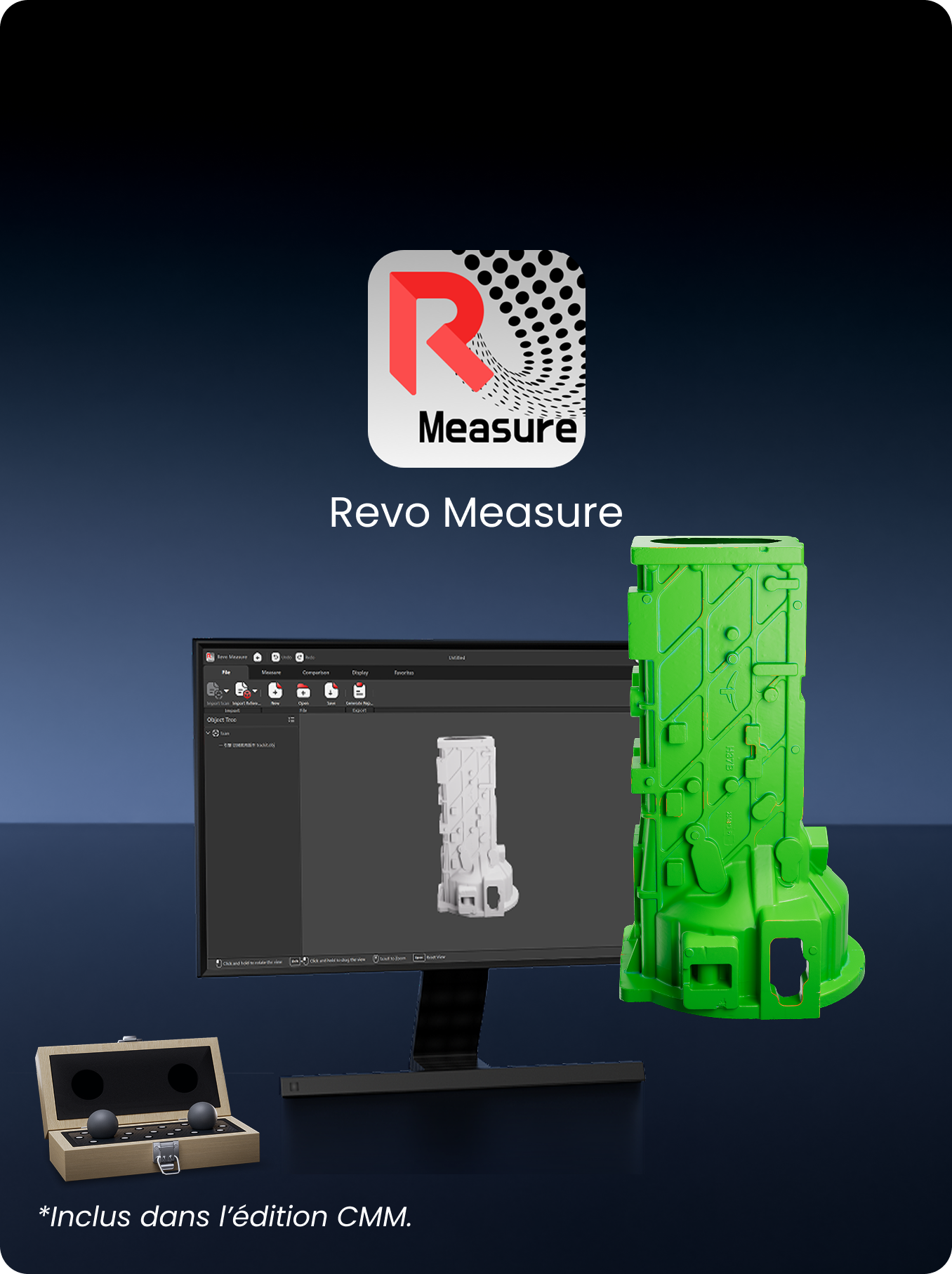

Vérification de précision sur site
Garantissez une vérification de précision stable et fiable sur site grâce à la plaque à billes en fibre de carbone de qualité métrologique. Conçue pour résister aux variations de température ambiante, elle s’associe parfaitement au logiciel Revo Measure pour une confirmation rapide des performances en temps réel sur le terrain.
*Plaque à billes et Revo Measure : inclus dans l’édition CMM (également vendus séparément).
Toujours précis, sans attendre
Le chauffage actif intégré permet d’atteindre une stabilité thermique optimale en 2 minutes. Des capteurs de température internes et externes surveillent en continu les conditions tout au long de chaque numérisation.
Surveillance intelligente de la température
Prêt à scanner en seulement 2 minutes. Le Tracker et le Scanner sont tous deux équipés de capteurs de température doubles qui surveillent en continu les conditions ambiantes et internes, maintenant une stabilité thermique optimale tout au long de la numérisation pour garantir une précision maximale.
Configuration de numérisation sans fil multi‑stations
Repositionnez sans fil le Tracker alimenté par batterie pour numériser de grandes pièces sans encombrement de câbles. Avec seulement 5 points de référence partagés entre les stations, le système de blocs d’ancrage du Trackit SR garantit un assemblage de trames précis et fiable à chaque fois.
*La batterie externe est vendue séparément.
Numérisation sans marqueurs – Gain de temps
Le suivi optique avancé permet au Trackit SR de suivre sa position en temps réel, offrant des numérisations 3D haute précision sans l’application et le retrait chronophages de marqueurs sur les objets noirs et métalliques. Idéal pour les pièces de 10 mm à 4 m, sa station de base à double caméra maximise l’efficacité dans les flux de travail exigeants.

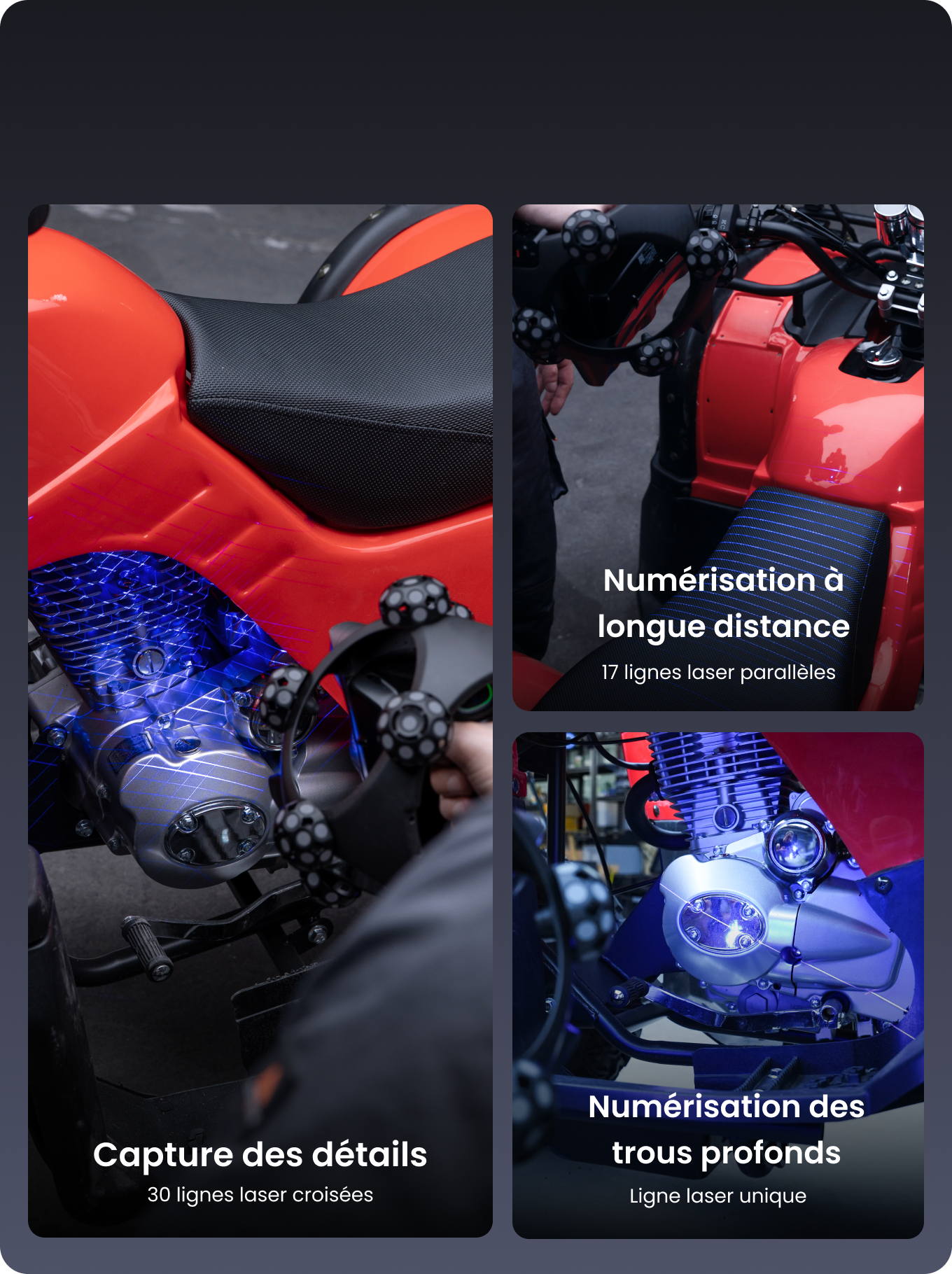

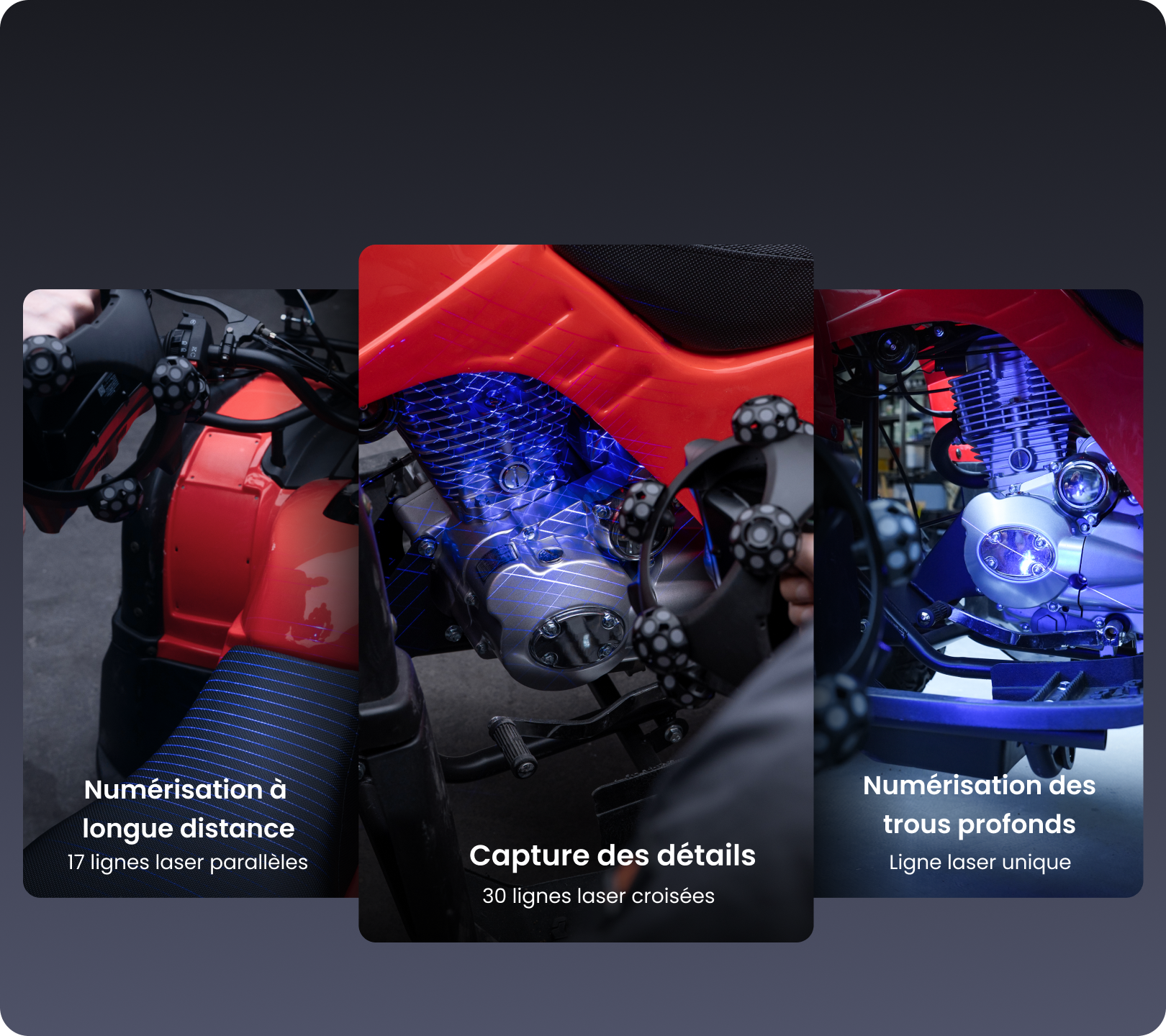

Capture par triple laser bleu
Des géométries complexes aux grandes pièces, les 3 modes de numérisation laser bleu commutables du Trackit SR capturent des données fiables même sur les surfaces brillantes ou sombres, sans spray de numérisation.
Numérisez efficacement les zones détaillées jusqu’à 2 millions de points par seconde.
Capturez efficacement de grandes pièces peu texturées.
Prend en charge une distance de travail jusqu’à 500 mm et une zone de capture de 330 × 325 mm pour une couverture maximale.
Numérisez parfaitement les trous profonds, les crevasses et les grilles, garantissant une capture complète des données dans les zones difficiles d’accès.
Toujours précis, sans attendre
Le chauffage actif intégré permet d’atteindre une stabilité thermique optimale en 2 minutes. Des capteurs de température internes et externes surveillent en continu les conditions tout au long de chaque numérisation.
Déplacez‑vous librement, numérisez sans fil
Déplacez‑vous sans craindre les câbles qui s’emmêlent ou s’accrochent. Le scanner du Trackit SR est équipé d’une batterie amovible* et du Wi‑Fi 6 pour une diffusion directe vers votre PC, ou pour refléter la vue de numérisation sur un appareil mobile afin d’obtenir un contrôle à distance et des aperçus en temps réel. Il fonctionne également de manière autonome pour la numérisation sans marqueurs.
*Autonomie de la batterie du scanner : jusqu’à 2,5 heures.
Portable et léger
Avec un poids total de 2,5 kg, le Tracker (1,5 kg) et le Scanner (1 kg), ainsi que leurs accessoires, sont logés dans une seule mallette de transport rigide à roulettes pour un transport sûr et facile vers les sites de travail.
Numérisation portable de grandes pièces
Zone de suivi maximale :
2075 × 1778 mm à 2500 mm
Distance de travail du Tracker :
0,8 à 2,5 m

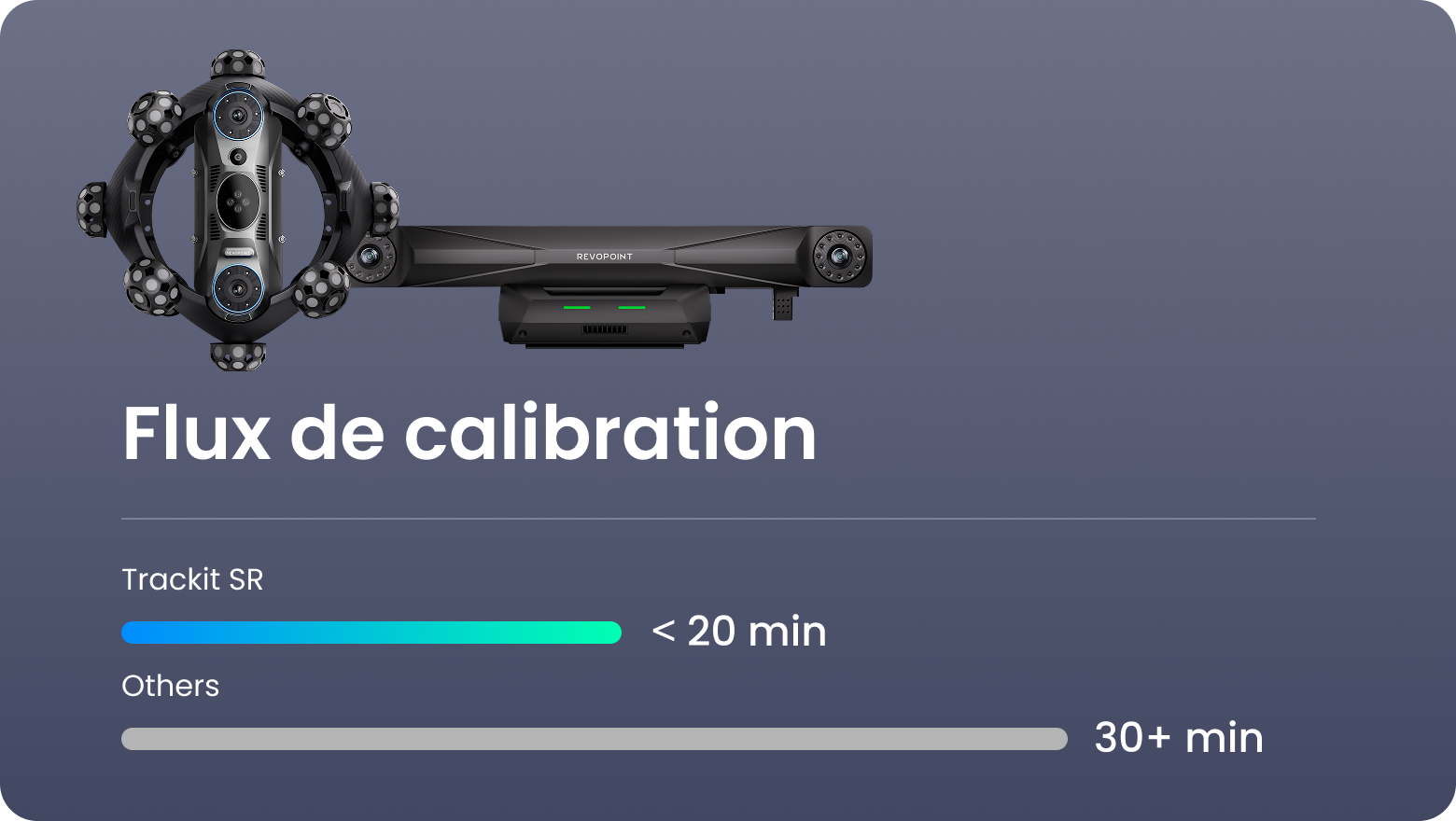

Gagnez 50 % de temps sur l'étalonnage*
Grâce à son système de calibration automatique sur cardan, le Tracker permet une calibration multi‑posture rapide – les calibrations flexibles du scanner et main‑œil permettent une configuration complète en moins de 20 minutes.
*Comparé à d’autres.
Châssis robuste en fibre de carbone
Garantissez des numérisations fiables grâce au châssis monobloc en fibre de carbone robustement conçu du Trackit SR. Les sphères cibles du scanner et le châssis du tracker sont tous deux fabriqués en fibre de carbone haute résistance et légère, ce qui les rend plus faciles à transporter lors de longues sessions de numérisation mobile.
Cartographie de texture détaillée
Capturez les textures de surface avec des détails éclatants grâce à la caméra RVB haute résolution du Trackit SR. Générez des modèles 3D réalistes ou exploitez les données de texture dans Revo Measure pour des mesures précises et des rapports professionnels.
Commande à distance TCP
Connectez en toute transparence des applications tierces à Revo Track via TCP. Contrôlez en temps réel la numérisation, le post‑traitement et la commutation de logiciels à distance.
*Ce service est vendu séparément.
Revo Track – Logiciel de numérisation gratuit
Créez et exportez intuitivement des modèles 3D en quatre étapes simples grâce au logiciel gratuit et puissant du Trackit SR.
Systèmes compatibles : Windows, macOS
Formats d’export : PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Des paramètres granulaires vous permettent de contrôler chaque aspect du processus de numérisation pour une capture optimale du nuage de points.
*Revo Design est vendu séparément.
Galerie de modèles 3D Trackit SR
Canapé coloré
Vélo
Quad
Pièce fine
Solutions professionnelles
Applications automobiles
Capturez efficacement des véhicules complets ou des composants individuels sans pose chronophage de marqueurs, idéal pour la réparation, la reproduction, le prototypage et le contrôle qualité.
Contrôle qualité
Assurez la qualité des produits et rationalisez le contrôle qualité grâce à des modèles 3D rapidement créés, prêts pour l’inspection dimensionnelle.
Création artistique
Capturez les détails fins de surface et les textures sur des sculptures en métal, plâtre, céramique et bois sans pose de marqueurs – idéal pour l’art numérique, la reproduction d’artefacts et la création de contenu VR.
Prototypage rapide
Trackit SR offre une numérisation 3D haute précision pour un prototypage rapide et une vérification de conception. Capturez rapidement des formes complexes pour accélérer le développement de produits et réduire les délais de mise sur le marché.
Aérospatiale
Évaluez et réparez efficacement les aéronefs grâce au système de suivi optique Trackit SR, capturant rapidement les pièces pour évaluer l’usure et la fatigue ou créer des composants de remplacement.
Pourquoi choisir Trackit SR
" With optical tracking, marker-free scanning, and wireless capability, the Trackit SR aims to meet the demand of industrial metrology, reverse engineering, and on-site quality inspection. "
" Trackit SR allows the manufacturer to bypass two typical hurdles of traditional laser tracking scanners: the application of reference marks on the object and the cable connection to the computer. "
" Trackit SR is an industrial-grade addition to the professional 3D scanner market, designed for high-accuracy work that can move from the measurement lab to the shop floor, and out into the field. "
" Die Kombination aus optischem Tracking (ohne Marker), völlig kabelloser Wi-Fi-6-Anbindung, dem flexiblen Standalone-Modus und den starken Lasermodi für dunkle Oberflächen sollte höchstwahrscheinlich eine Erleichterung im Workflow bringen. "
Contenu de la boîte
Édition Standard
Scanner
Tracker
Cardan bi‑axial à étalonnage automatique
Trépied
Plaque d'adaptation pour cardan
Raccord à dégagement rapide
Carte d'étalonnage
Perche d'étalonnage
Adaptateur secteur
Câble Tracker – PC
(Tracker vers PC)
Câble Scanner – PC
(Scanner vers PC)
Câble Scanner
(Tracker vers Scanner)
Câble cardan
(Tracker vers cardan)
Gaine de câbles
Marqueurs × 20 (magnétiques)
Marqueurs × 200 (autocollants)
Étui avec Roulettes
Batteries scanner × 2
Chargeur pour batteries scanner
Édition CMM
Plaque à billes
Logiciel Revo Measure (licence 1 an)
*Windows 10/11 uniquement.
Batterie externe
Câble d'alimentation de la batterie externe
Spécifications
Trackit SR Scanner 3D
Tracker
