Kit de Métrologie Photogrammétrique : Mesures 3D de Haute Précision (fonctionne uniquement avec MIRACO Plus)
· Scan tout-en-un, de petite à grande échelle
· Exactitude d'image unique jusqu’à 0,04 mm
· Exactitude de longueur photogrammétrique : 0,02 mm + 0,05 mm x L (m)
· Vitesse de scan rapide jusqu'à 20 ips
· Zoom optique infrarouge 2x
· Modes de Capture Unique & Continu
Livraison gratuite pour la plupart des pays, 3 ~ 5 jours de réception rapide.
Livraison gratuite pour la plupart des pays, 3 ~ 5 jours de réception rapide.
Le délai de livraison s’écarte en fonction de l’efficacité de la société de transport, veuillez attendre patiemment vos marchandises
Veuillez lire notre Politique d’Expédition complète ici.
Méthodes de Paiement Sûres et Fiables
Méthodes de Paiement Sûres et Fiables
Nous acceptons PayPal et les cartes de crédit, y compris Visa, Mastercard, American Express et JCB.
14 jours retours sans tracas, 30 jours d’échange gratuit, 1 ans de garantie.
14 jours retours sans tracas, 30 jours d’échange gratuit, 1 ans de garantie.
24/7 support client en ligne.
24/7 support client en ligne.
Léger et portable
Exactitude de longueur photogrammétrique : 0,02 mm + 0,05 mm x L (m)
Optimisé pour les grands objets
Capture et traitement de données photogrammétriques sur un seul appareil
Caractéristiques
Précision de Niveau Métrologique
Créer des modèles 3D de niveau métrologique pour de grands objets tels que des automobiles, des pièces de navires ou d'avions, et des machines. Atteignez une précision de longueur photogrammétrique impressionnante allant jusqu'à 0,02 mm + 0,05 mm x L (m).
Features
Flux de Travail Tout-en-un
Le PMK et le MIRACO Plus se combinent pour offrir une expérience de capture et de traitement photogrammétrique fluide, grâce à la caméra RVB de 48 mégapixels du MIRACO Plus, à son matériel puissant et à ses algorithmes avancés.
Features
Léger et Portable

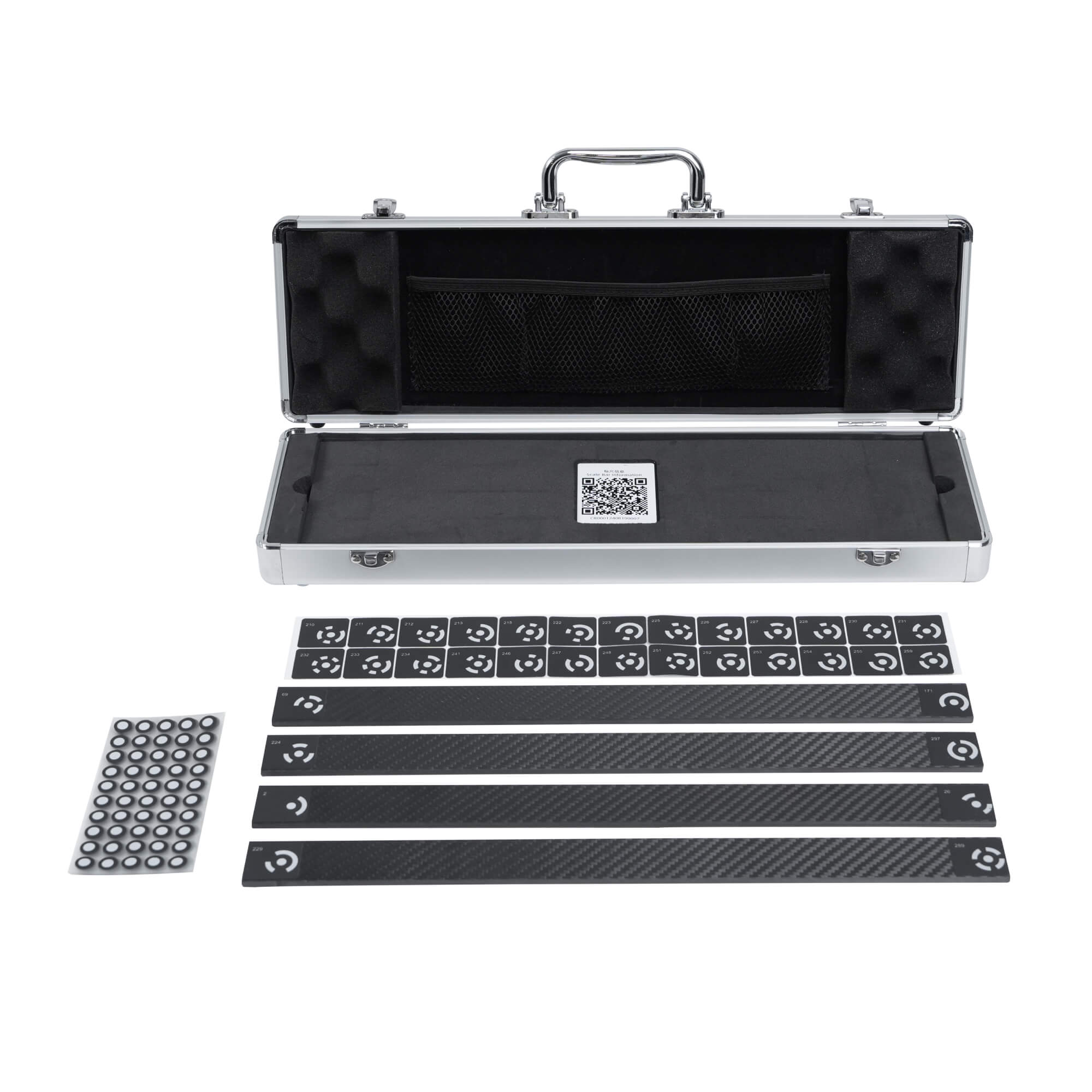

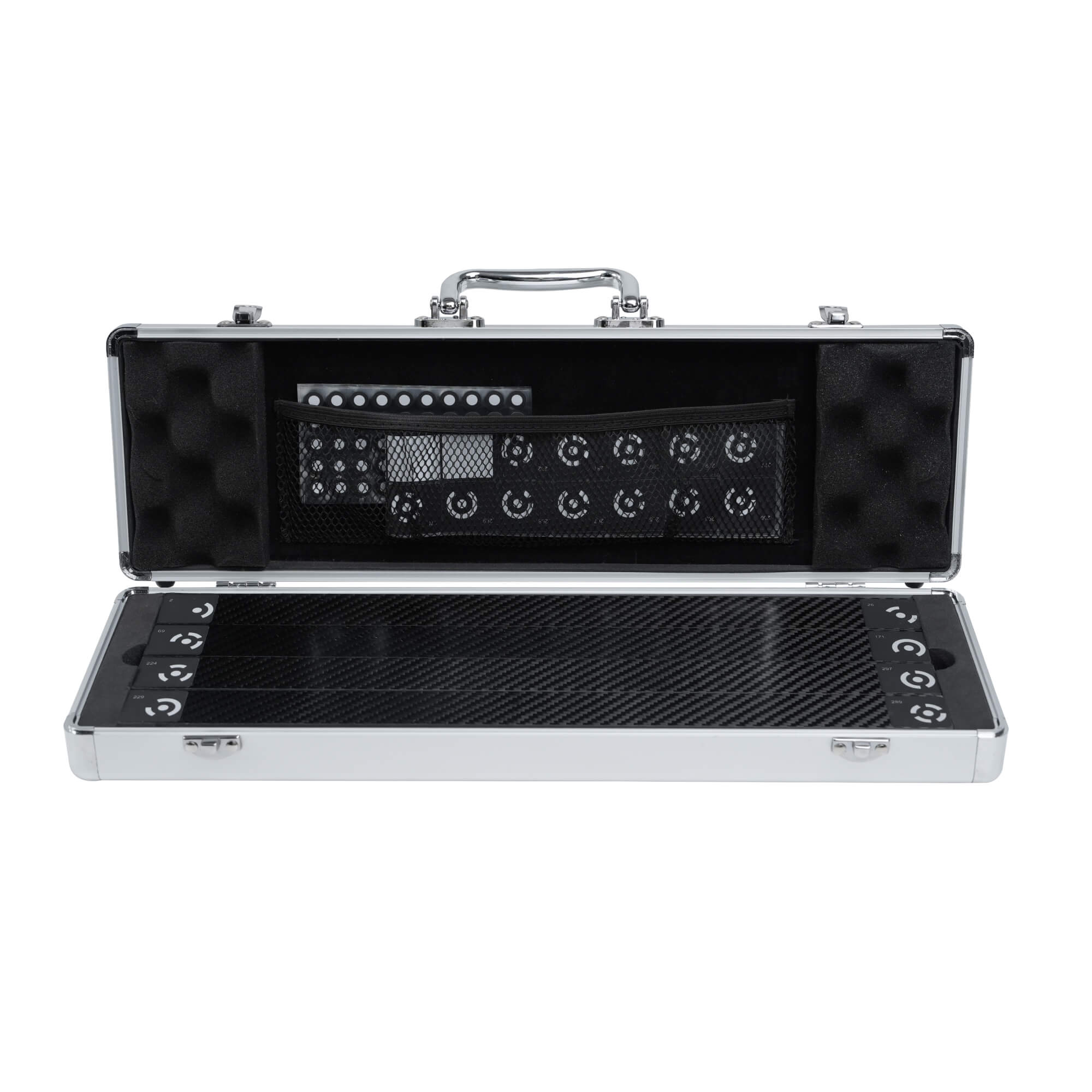

Le PMK est livré dans une élégante mallette en aluminium qui contient en toute sécurité 4 barres d'échelle en fibre de carbone haute précision, 2 ensembles de cibles codées (collantes x208 et magnétiques x208), et 500 marqueurs.
Capture d'Objets Complexes
Léger et Portable
Avec la photogrammétrie hybride, des cibles codées uniques sont utilisées pour déterminer les coordonnées des points, et des marqueurs à fort contraste augmentent la couverture de surface pour des capacités de capture polyvalentes.
Features
Intégration Complète du Flux de Travail
Transférer facilement vos modèles photogrammétriques du MIRACO Plus via Wi-Fi ou USB-C vers un PC pour une importation facile dans des logiciels tiers.
Applications Professionnelles
Inspection et Contrôle de Qualité
Identifiez rapidement les défauts et les écarts dans la production d'équipements industriels de grande taille. Assurez-vous que les grandes pièces moulées respectent les exigences de taille et de forme en comparant les mesures 3D précises avec les dessins de conception.
Conception Industriel
Prototypez rapidement de grands produits en utilisant les données générées pour affiner l'apparence et la structure, améliorer la précision et l'efficacité du design, et raccourcir le cycle de conception. Vérifiez et améliorez le produit final pour garantir qu'il répond aux attentes de conception.
Flux de travail efficaces
Étape 1 : Préparer
Placez les barres d'échelle, les cibles codées et les marqueurs sur ou autour de la surface de l'objet.
Étape 2 : Prendre des photos
Prenez des photos de l'objet à différentes hauteurs et angles jusqu'à ce qu'il soit entièrement capturé.
Étape 3 : Calculer et capturer les nuages de points
Calculez les marqueurs, puis capturez les nuages de points, le tout sur le scanner 3D MIRACO Plus.
Étape 4 : Traiter et exporter
Traitez, éditez, puis transférez les données sur un PC.
Que contient dans la boîte ?
Barre d'Échelle
Cibles Codées
Marqueurs
Boîte à Outils
Spécifications
|
Pièces incluses |
Barre d'Échelle ×4, Cibles codées × 2 lots, Marqueur × 500, Boîte à Outils × 1 |
|
1）Barre d'Échelle : |
|
|
Matériel |
Fibre de carbone |
|
Taille |
400 × 30 × 4 mm |
|
Poids |
350 g (85 g × 4 ） |
|
Attachement |
Magnétique |
|
2）Cibles Codées : |
|
|
Diamètre des cibles codées |
5 mm |
|
Taille |
22 × 22 mm |
|
Nombre |
Cibles Codées (autocollantes) ：208 par lot, Cibles Codées (magnétiques)：208 par lot |
|
3）Marqueurs |
|
|
Taille |
Diamètre intérieur - 6 mm, Diamètre extérieur - 10 mm |
|
4）Boîte à Outils |
|
|
Matériel |
Alliage d'aluminium |
|
Poids |
700 g |
|
Taille |
450 × 161 × 53 mm |
FAQ
What kind of objects is the Photogrammetric Metrology Kit suited for capturing?
The PMK is designed to help you capture large objects such as automobiles, plane or ship parts, or large machinery.
Can my current Revopoint scanner be used with the Photogrammetric Metrology Kit?
The Revopoint MIRACO Plus is the only scanner compatible with the kit.
What are the main applications for the Photogrammetric Metrology Kit?
The PMK is ideal for helping reduce manufacturing errors, rapidly carrying out quality control, speeding up the prototyping process, and reverse engineering applications.
Can I use the coded targets from both the sticky and magnetic sets in the same scan?
Yes, but you must ensure you don't use any identical coded targets (same ID number) from both sets.
