Aperçu
Conçu pour Capturer Plus
Des géométries complexes aux surfaces difficiles à numériser, les trois
modes de scan laser bleu de la série MetroY vous fournissent les outils nécessaires pour obtenir des résultats optimaux.

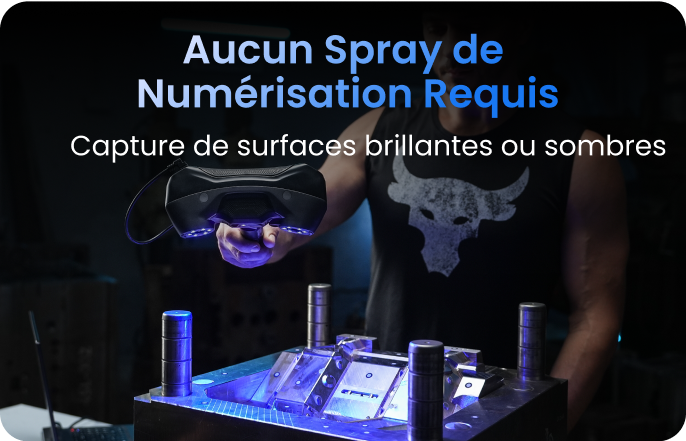

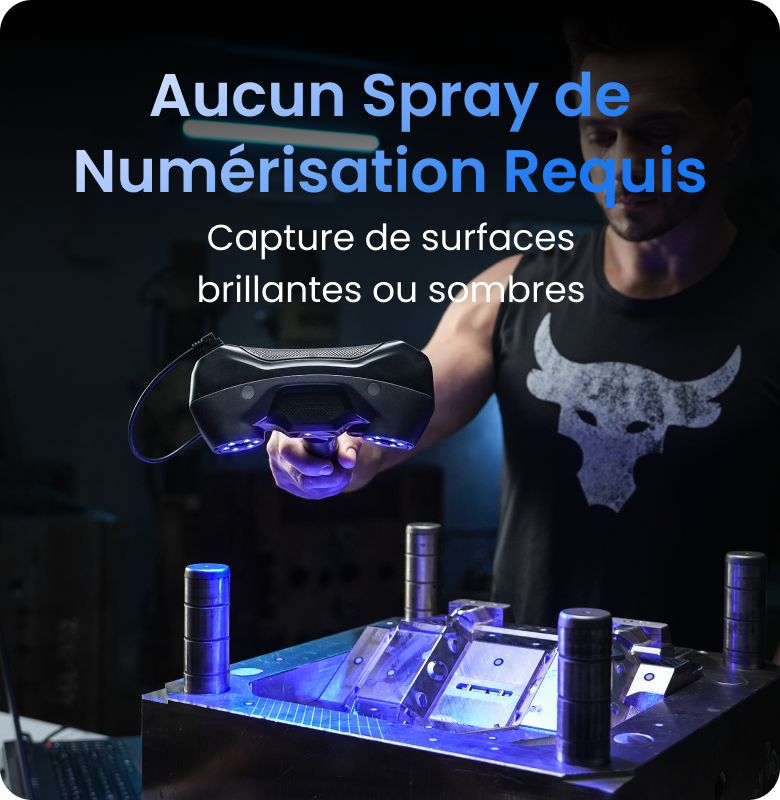

Capturez facilement des surfaces planes, brillantes ou noires sans spray de numérisation.

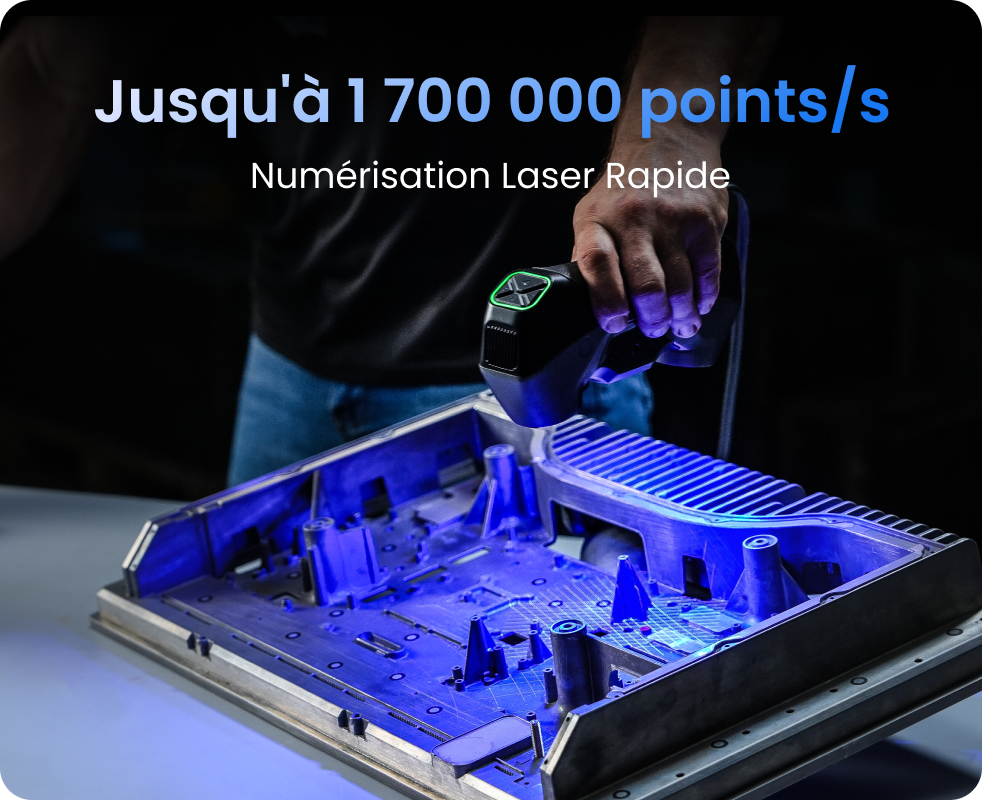

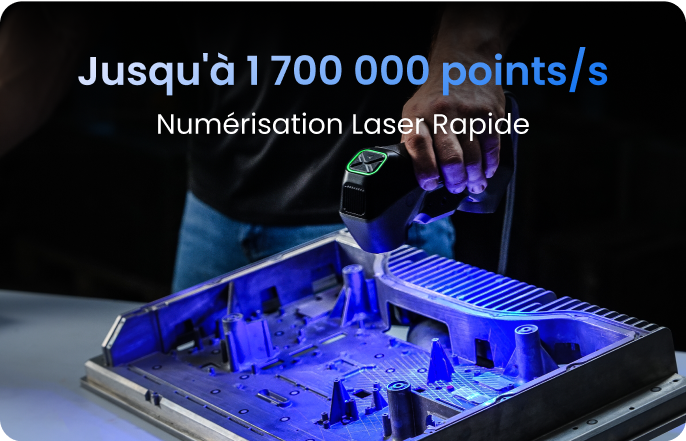

Le mode laser bleu à lignes croisées du MetroY scanne jusqu'à 1,7 millions de points
par seconde pour des résultats rapides et précis.
Capturez encore plus avec le MetroY Pro
Avec deux modes de lumière structurée bleue plein champ, le MetroY Pro offre une flexibilité de numérisation inégalée.
Numérisez des pièces complexes sans marqueurs en quelques secondes avec 62 lignes de lumière bleue structurée, générant des nuages de points à 7 millions de points par seconde pour des données 3D rapides et précises.

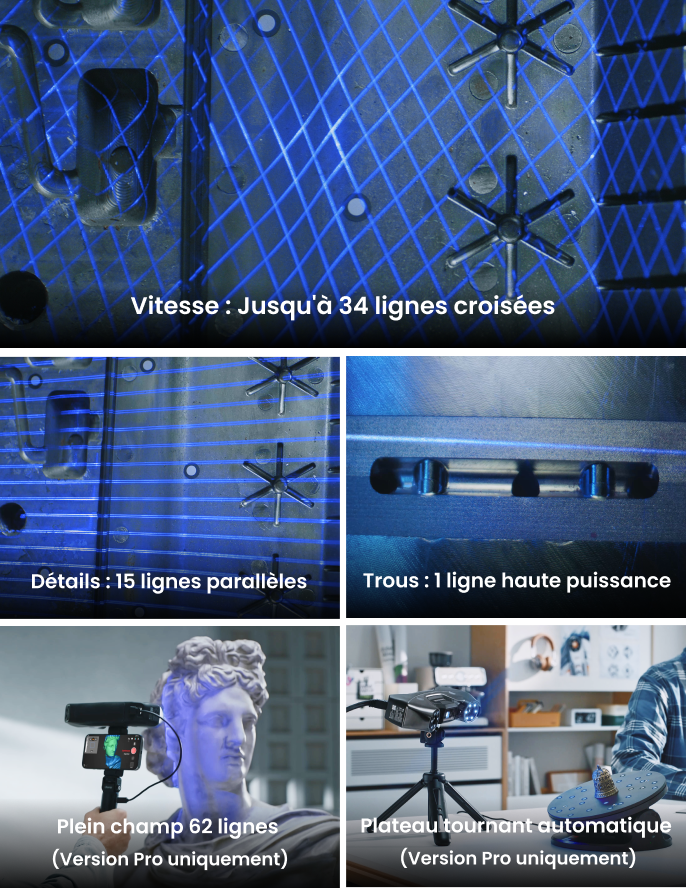

Numérisez plus intelligemment : 5 modes pour tous les défis
Gérez efficacement les géométries et surfaces complexes grâce aux 5 modes de numérisation du MetroY Pro. Sa matrice laser à lignes bleues avancée prend en charge les modes Lignes croisées, Lignes parallèles et Laser ligne unique, tandis que son projecteur de lumière bleue permet des numérisations rapides en mode manuel (champ complet) et un mode plateau tournant automatique ultra-détaillé.
Précision Inégalée
Captez chaque détail géométrique complexe pour créer des modèles 3D précis, prêts pour la métrologie ou la transformation scan-vers-CAO en rétro-ingénierie.
Numérisez avec Flexibilité

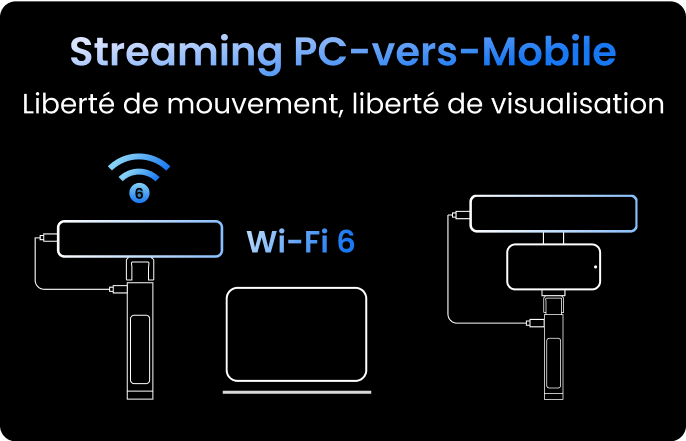

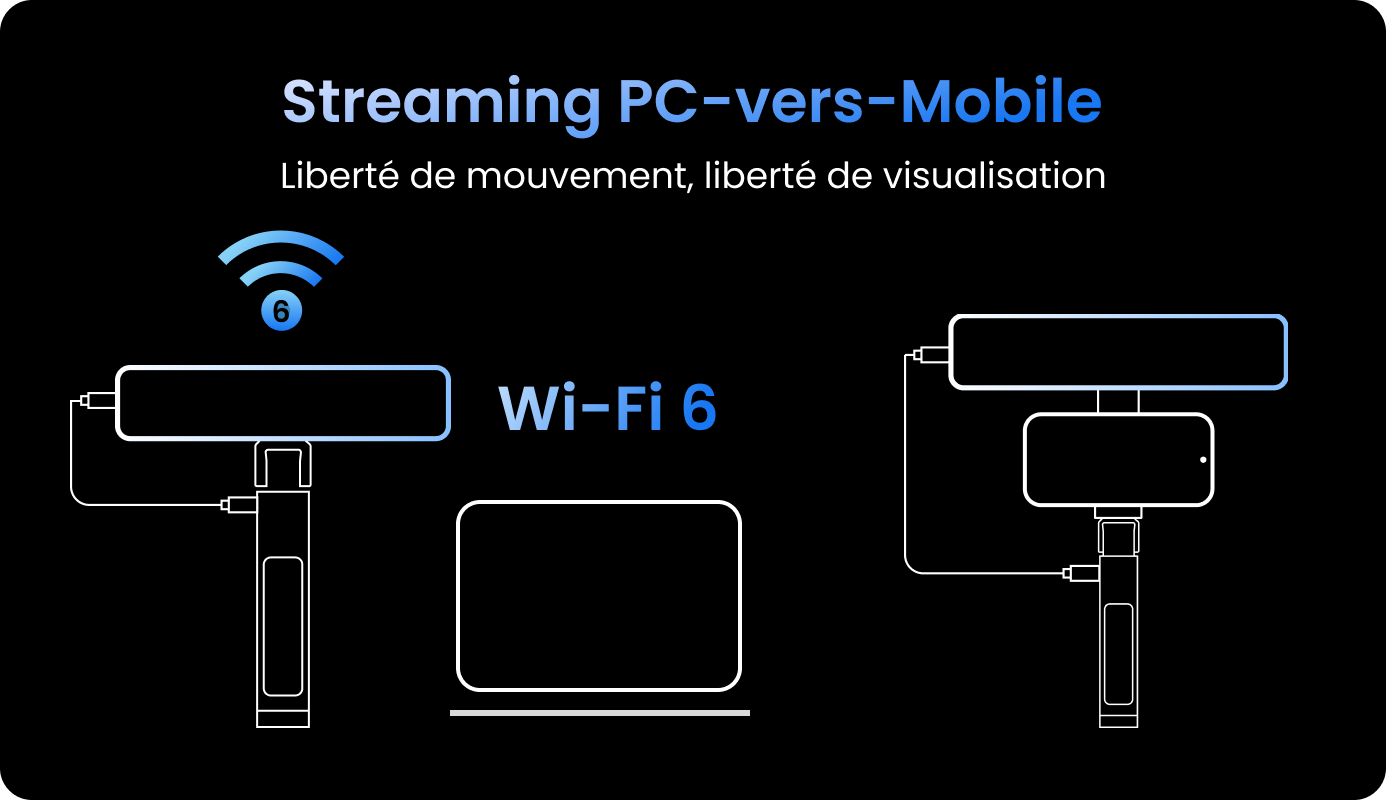

Numérisation sans fil
Débarrassez-vous des câbles et scannez en toute liberté. Le MetroY transmet vos scans en temps réel via Wi-Fi 6, en utilisant la puissance de votre PC pour le traitement tout en affichant un retour visuel en direct via Revo Mirror sur votre appareil ou écran. Identifiez rapidement les angles morts ou les lacunes de données tout en déplaçant le scanner autour de votre pièce.
Couleurs Réelles, Résultats Réels
Capturez des textures de surface détaillées pour une visualisation 3D réaliste et vibrante grâce à la caméra RVB HD du MetroY Pro. Ses données s'intègrent à Revo Measure, permettant des mesures précises et la génération de rapports professionnels clairs.

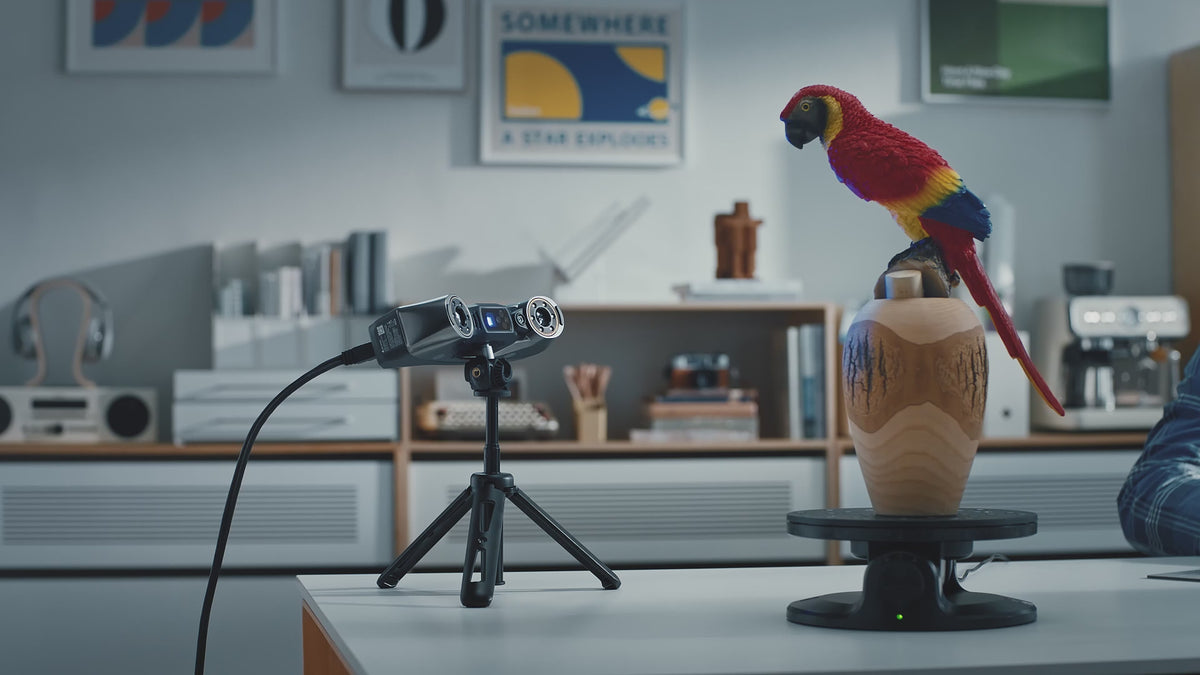

Avec le MetroY Pro, profitez d'une numérisation couleur améliorée en mode Plateau Tournant Automatique pour un alignement parfait des textures et des résultats nets et précis.
Surveillance de la température en temps réel
Pour maintenir une précision de numérisation 3D élevée, la série MetroY intègre des capteurs de température haute sensibilité qui surveillent les fluctuations et affichent la température du scanner en temps réel. Cette fonction garantit un fonctionnement optimal et prévient les dérives de précision liées à la température.

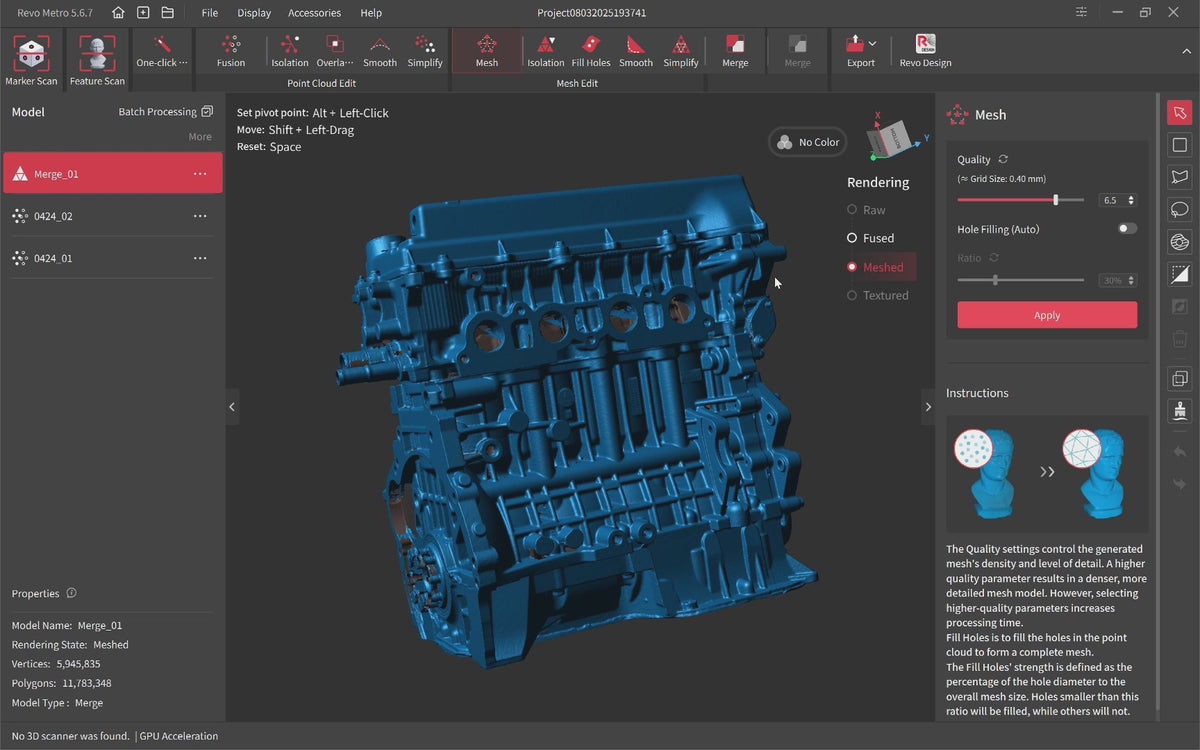

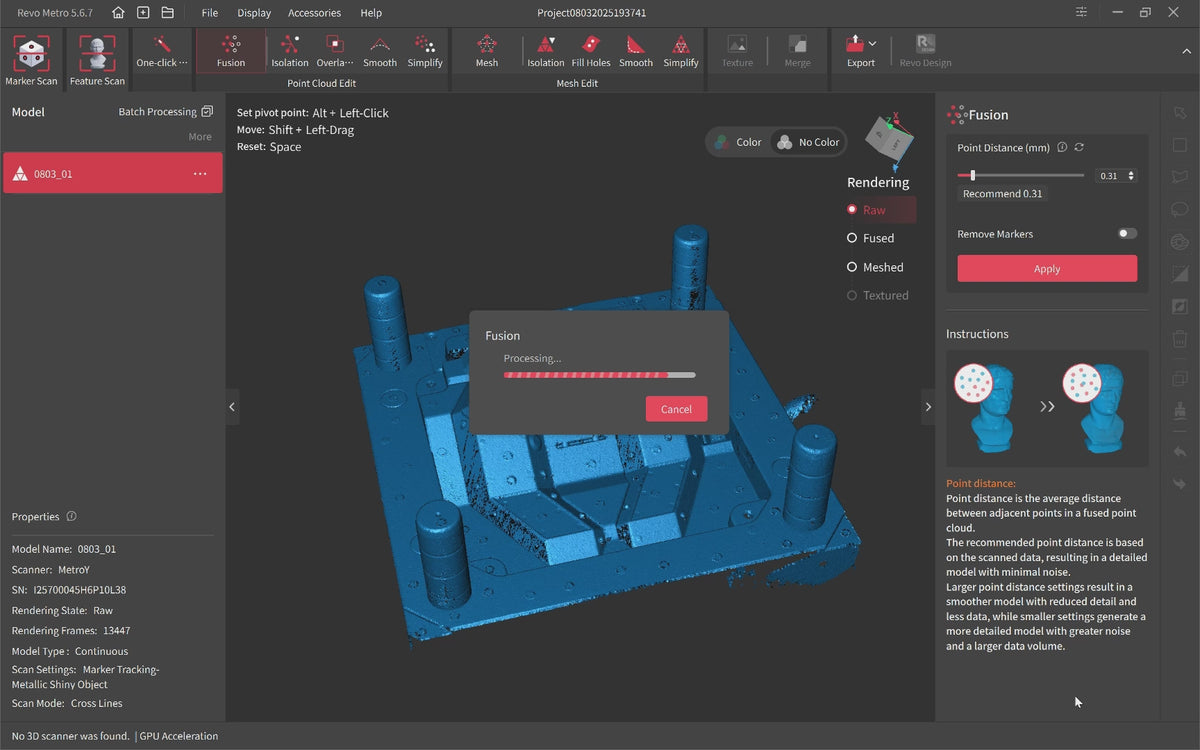

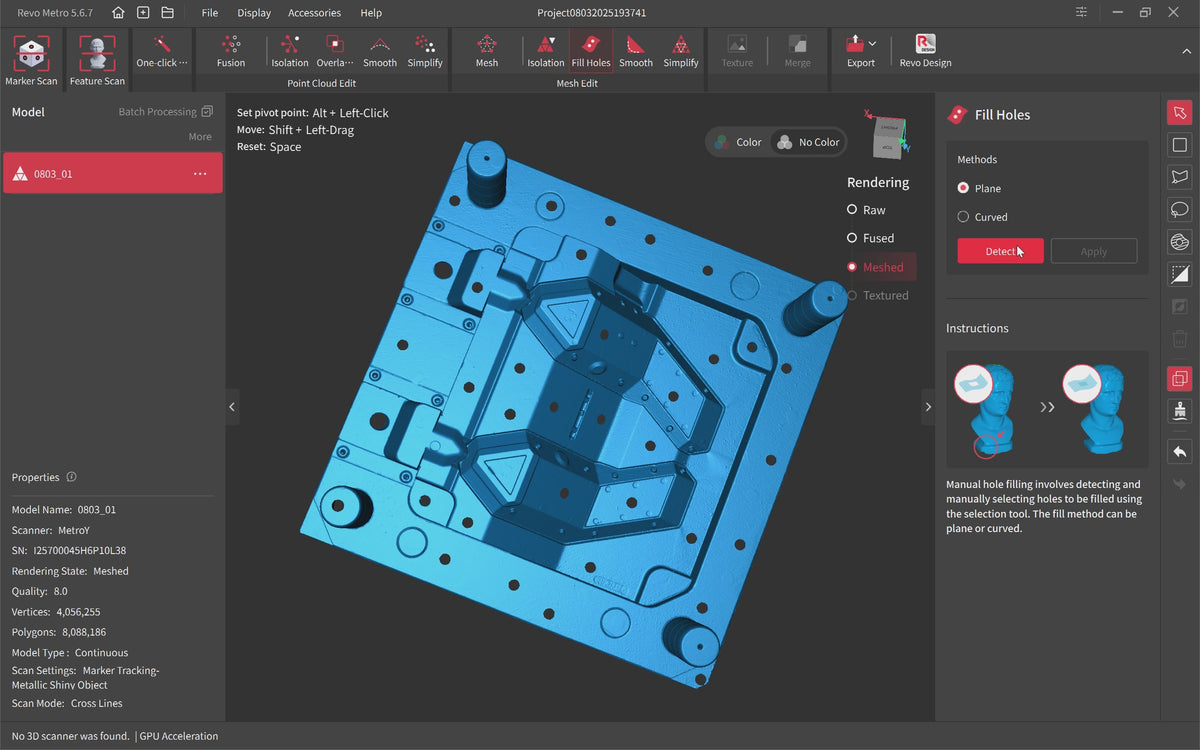

Revo Metro - Logiciel de Scan Gratuit
Créez intuitivement des modèles 3D en 4 étapes simples avec le logiciel Revo Metro, puissant et gratuit.
Fonctionne sur : Windows, macOS (bientôt disponible)
Formats de sortie : PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

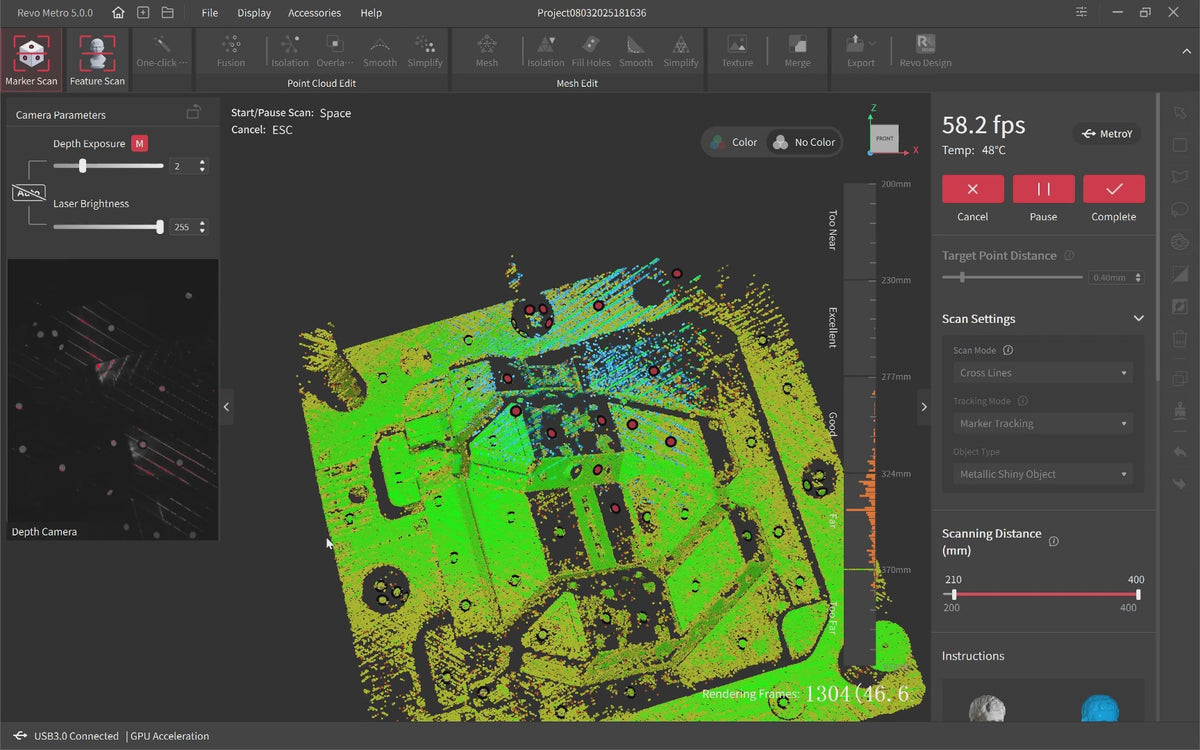

Paramètres granulaires pour un contrôle total du processus et une capture optimale du nuage de points. Assurez-vous d'un scan parfait avec la surveillance en temps réel du nuage de points pour vérifier si vous avez capturé suffisamment de données.

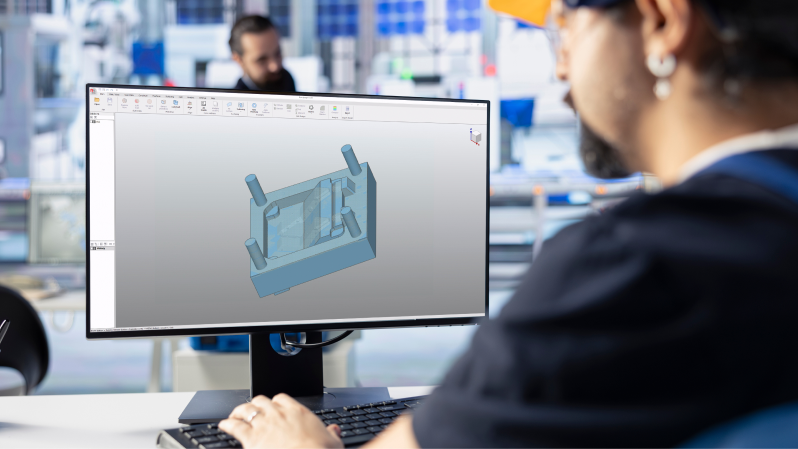

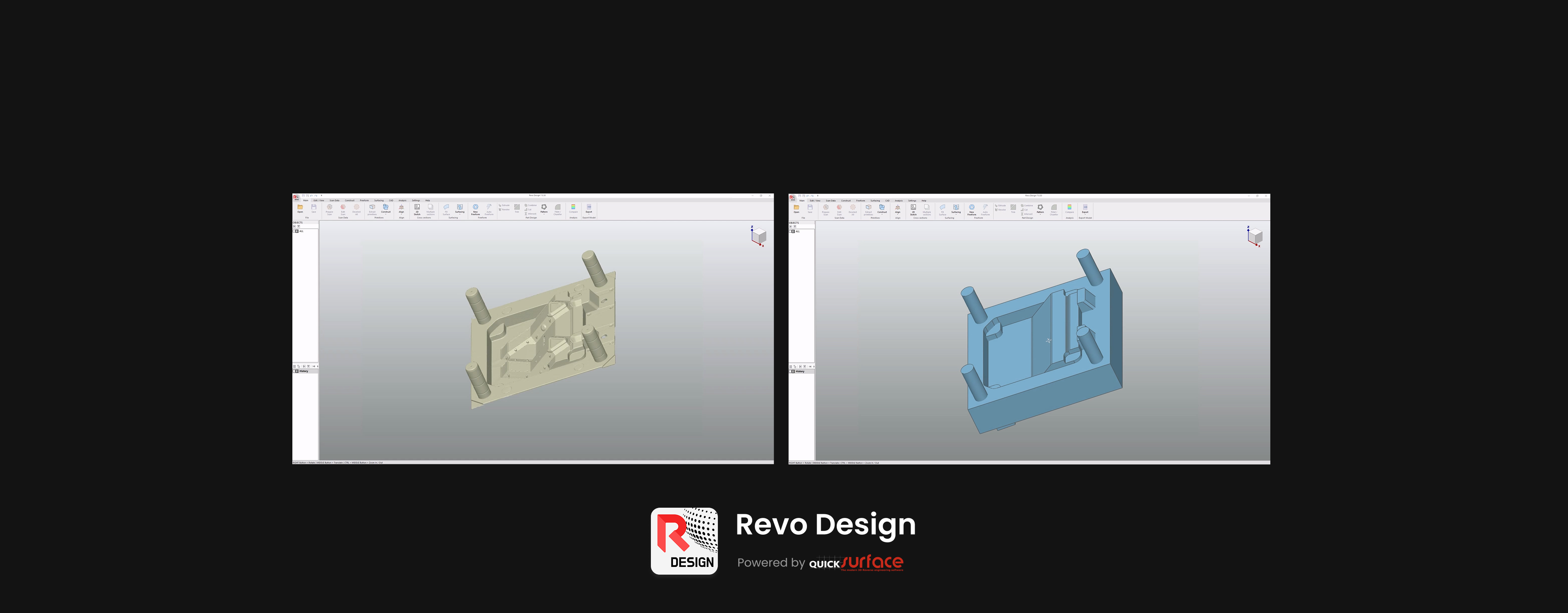

Simplifiez la conversion des données de scan 3D en CAO avec Revo Design. Doté d'outils puissants pour l'édition de maillage, la modélisation libre et paramétrique, et les workflows de conversion scan-vers-CAO, Revo Design est parfait pour la rétro-ingénierie, le développement de produits et le design industriel.

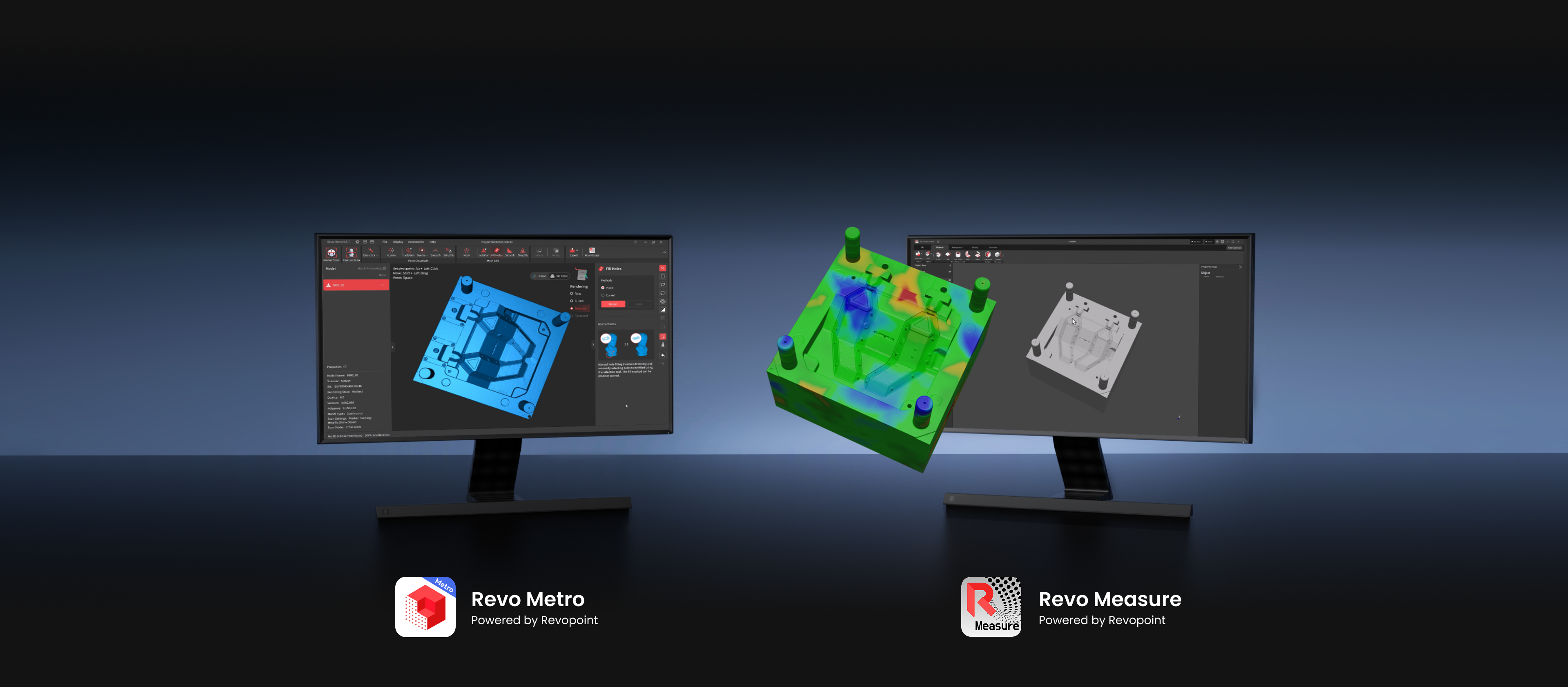

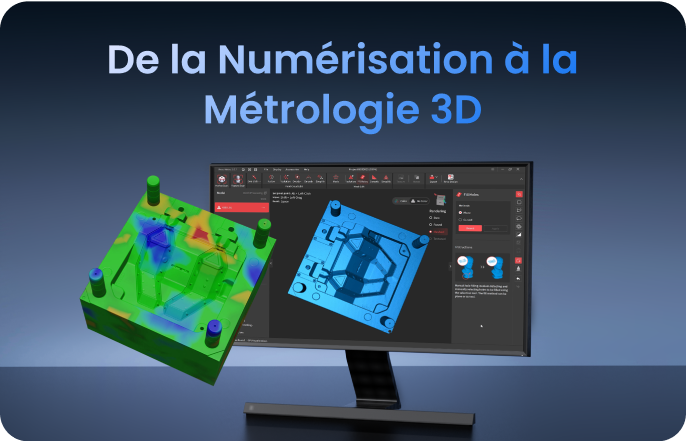

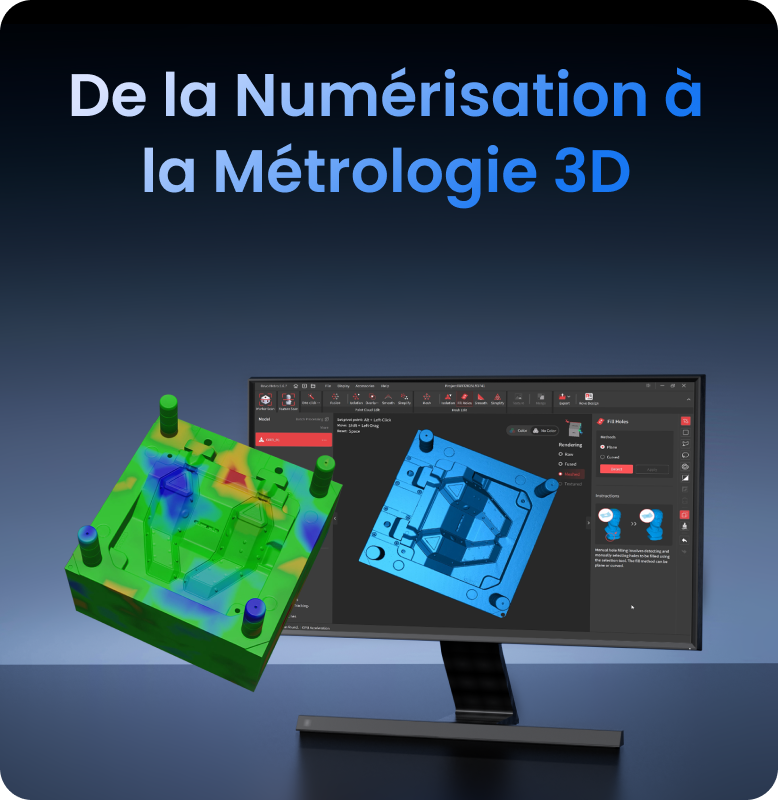

Les modèles créés dans Revo Scan peuvent être directement importés dans Revo Measure. Revo Measure est un logiciel de métrologie 3D professionnel qui évalue la forme, les dimensions et la qualité en comparant les données de nuage de points ou de maillage aux modèles CAO ou aux dessins. Une intégration transparente en un clic avec Revo Scan garantit un flux de travail de contrôle qualité fluide et efficace.
Capturé avec MetroY & MetroY Pro
En savoir plus >
Applications Multiples

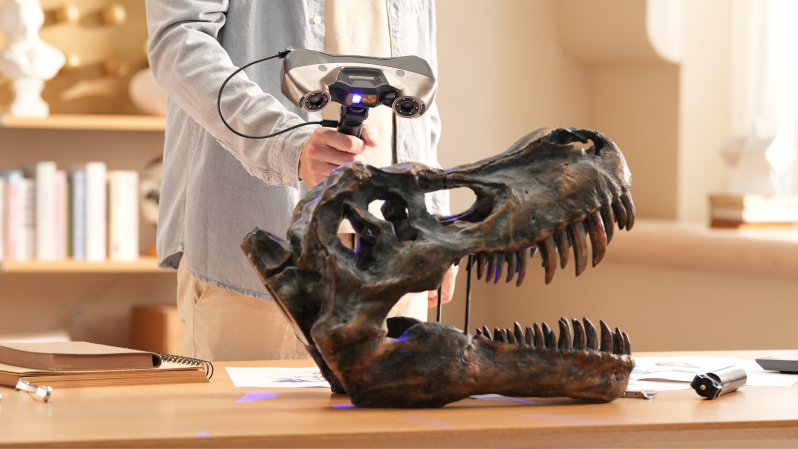

Rétro-Ingénierie

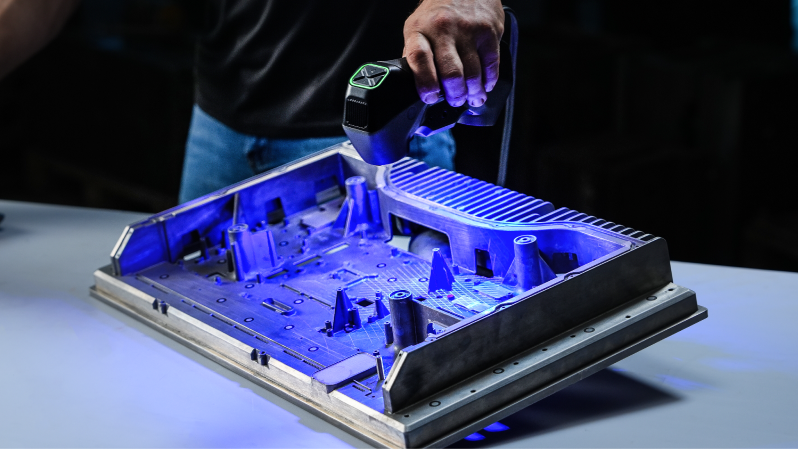

Capturez des géométries détaillées pour une rétro-ingénierie haute précision avec le MetroY, offrant une exactitude allant jusqu'à 0,02 mm et des modes laser multilignes pour ne manquer aucun détail crucial. Exportez vos scans vers Revo Design pour une conversion rapide scan-vers-CAO.
Prototypage Rapide
Assurez-vous que votre prototype respecte les exigences de conception, réduisez les itérations et économisez temps et ressources avec le MetroY. Capturez des données dimensionnelles précises pour garantir un processus de développement fluide.
Contrôle Qualité

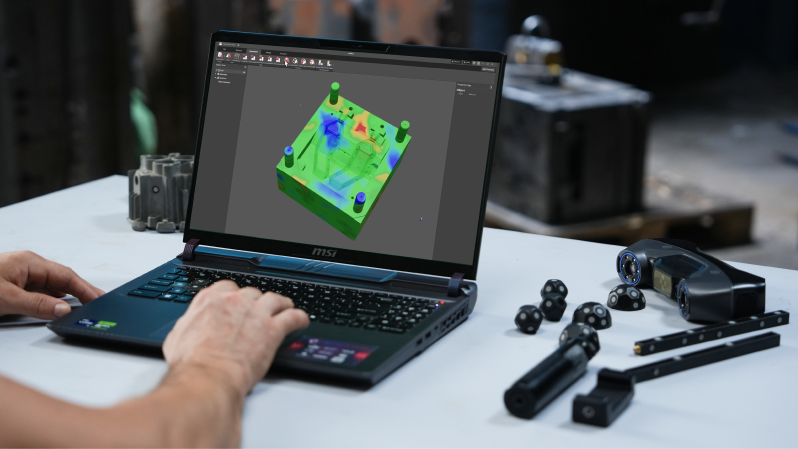

Numérisez rapidement même les pièces complexes et vérifiez leur conformité avec le MetroY et le logiciel de métrologie Revo Measure, permettant une identification immédiate des défauts.
Fabrication Additive
Que ce soit pour la reproduction, la réparation ou la reconception, le MetroY vous permet de créer un double numérique précis de tout objet de petite à moyenne taille.
Pourquoi Choisir le MetroY ?
"Engineered for precision and versatility, the Revopoint MetroY offers a flexible solution to the capture of small to medium-sized objects. Its industrial-grade blue laser technology provides high-accuracy scanning, making it perfect for applications in design, engineering, and 3D printing."
"For users who require the precision and flexibility needed in professional and industrial environments, Revopoint offers the MetroY series, comprising the MetroY and MetroY Pro."
Avis sur YouTube

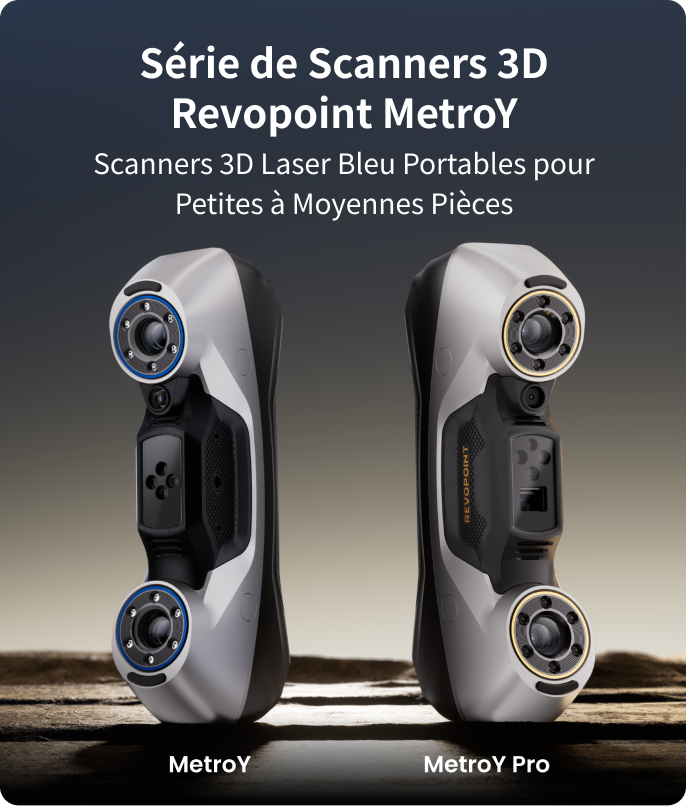

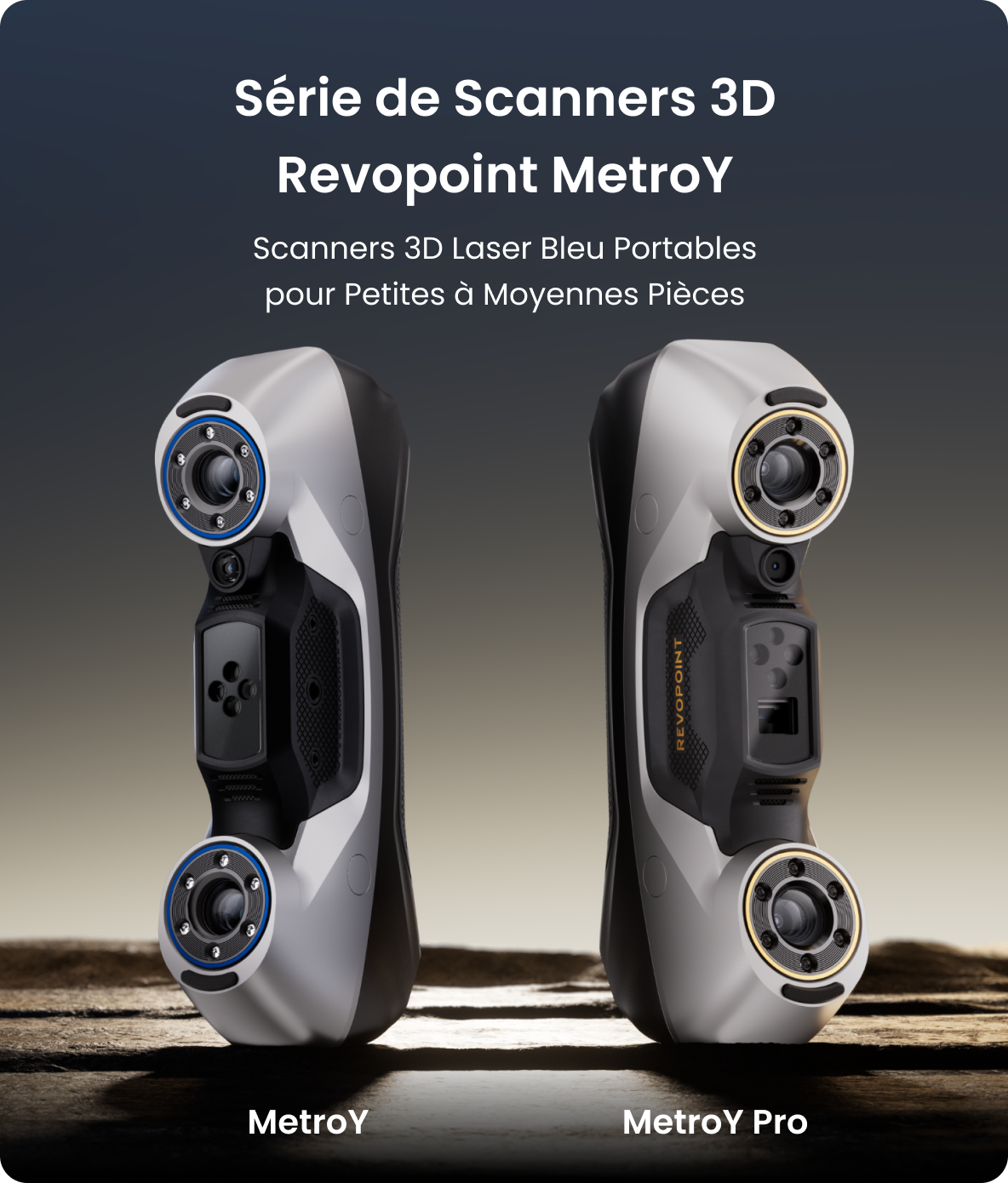

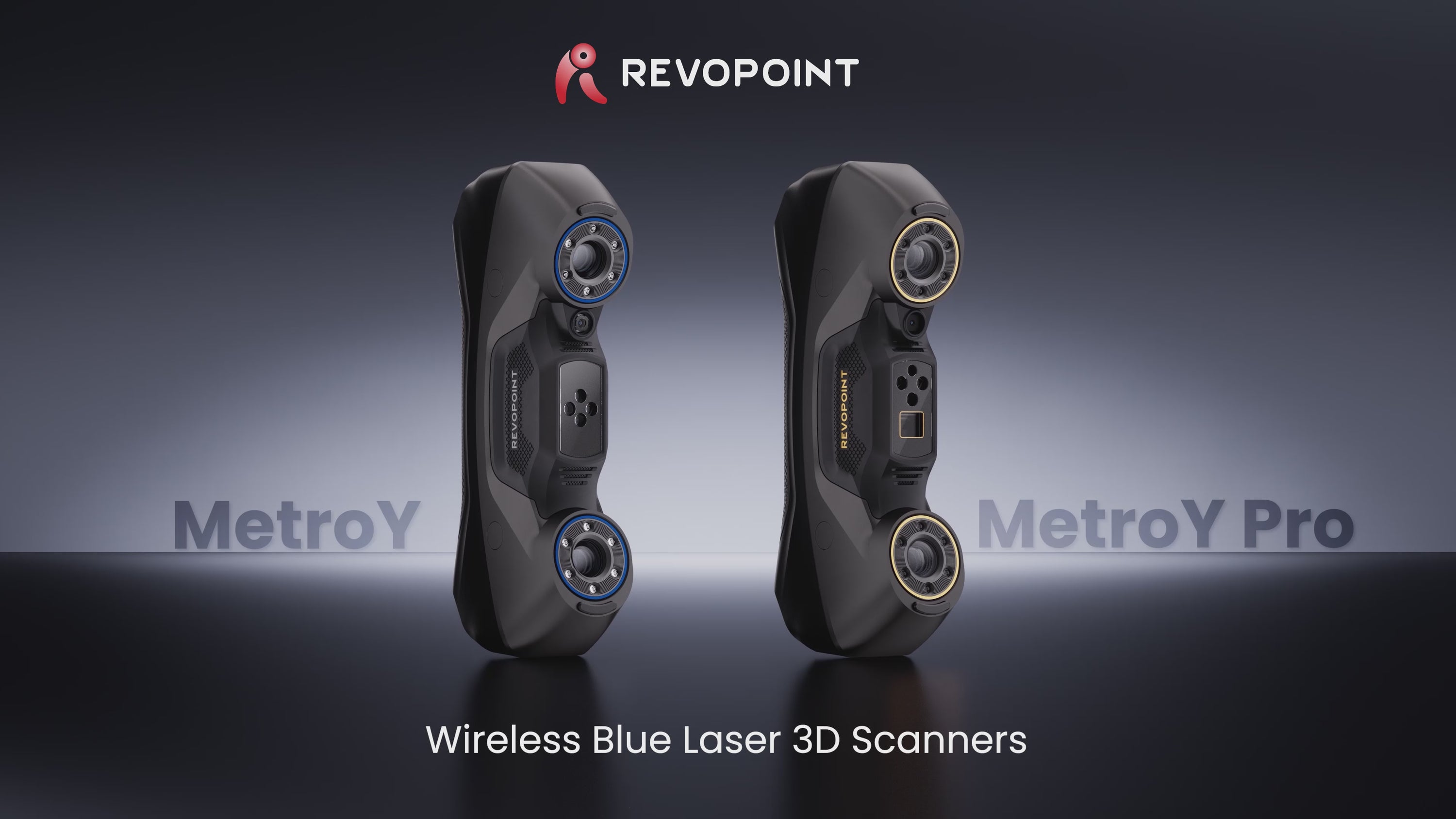

MetroY vs. MetroY Pro
|
Nom
|
MetroY
|
MetroY Pro
|
|
Type de Scan
|
Portable
|
Portable et de Bureau
|
|
Technologie
|
Scan Laser Multiligne
|
Scan Laser Multiligne + Lumière Structurée Plein Champ
|
|
Taille d'objet Scannable
|
De Petit à Moyen
|
De Petit à Moyen
|
|
Précision d'Image Unique, jusqu'à
|
0,01 mm
|
0,01 mm
|
|
Exactitude d'Image Unique, jusqu'à
|
0,02 mm
|
0,02 mm
|
|

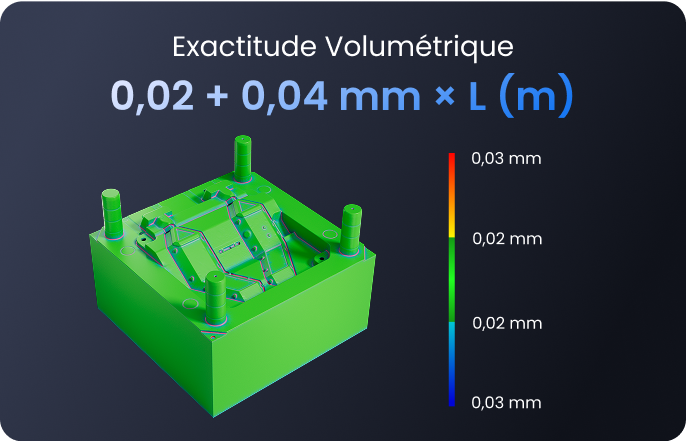

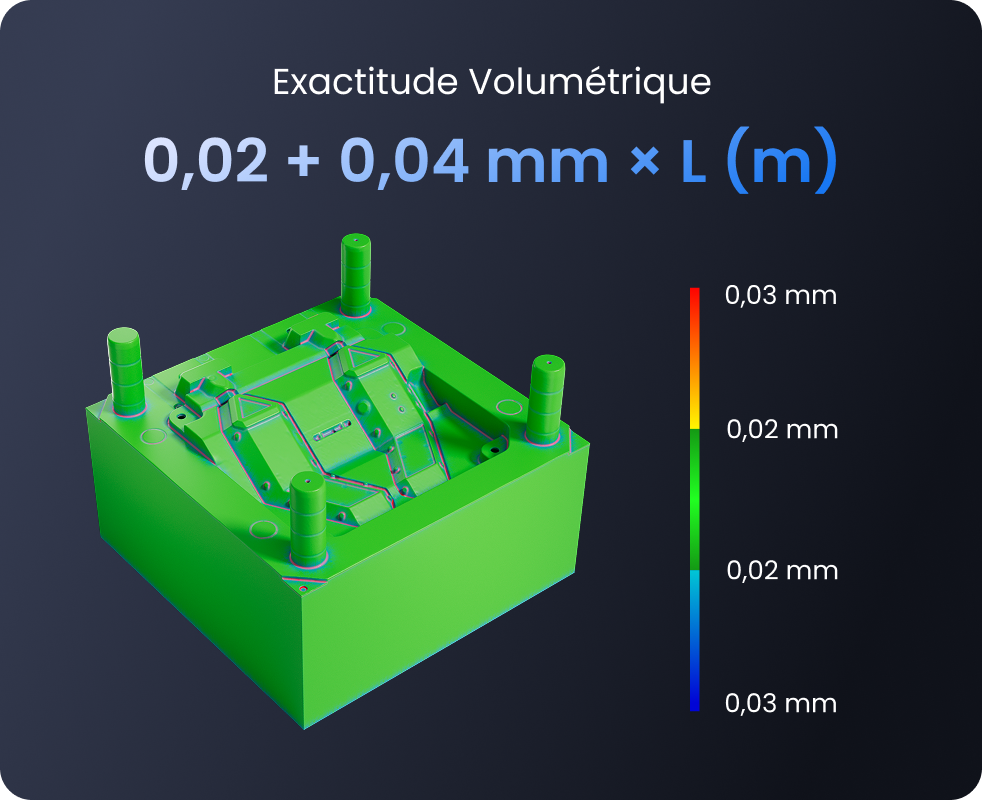

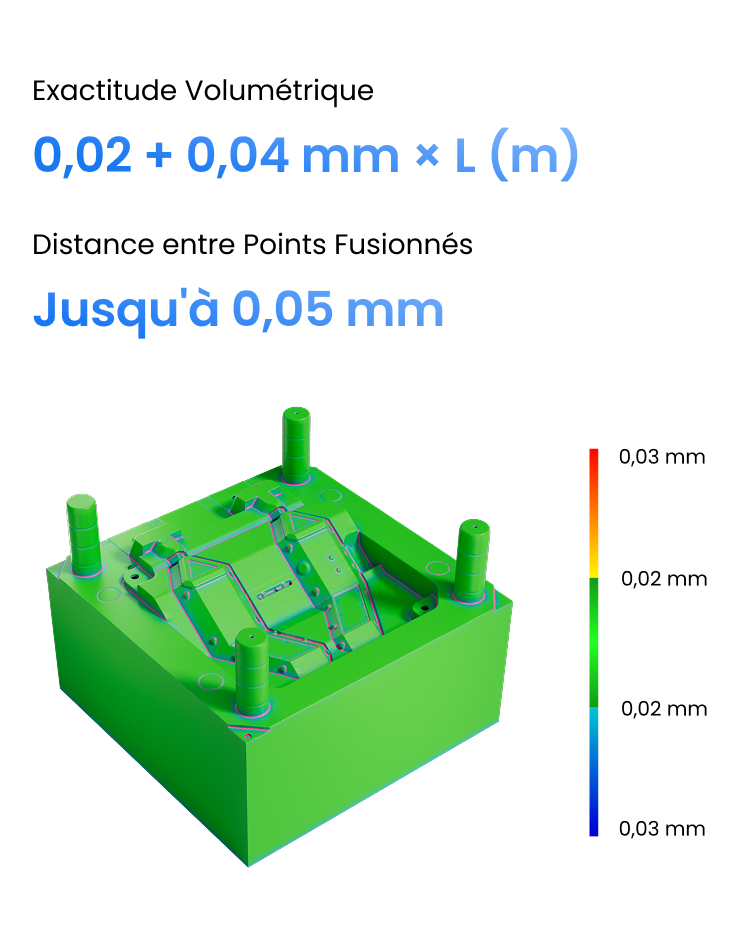

Exactitude Volumétrique
|
0,02 mm + 0,04 mm × L (m)
(L = longueur de l'objet)
|
0,02 mm + 0,04 mm × L (m)
(L = longueur de l'objet)
|
|
Distance entre Point, jusqu'à
|
0,05 mm
|
0,05 mm
|
|
Distance de Travail
|
200 ~ 400 mm
|
200 ~ 400 mm
|
|
Aire de Capture Unique à Distance La Plus Proche
|
123 × 130 mm à 200 mm
|
152 × 138 mm à 200 mm
|
|
Aire de Capture Unique à Distance La Plus Éloignée
|
290 × 260 mm à 400 mm
|
332 × 276 mm à 400 mm
|
|
Champ de Vision Angulaire (H × V)
|
43 × 33°
|
49 × 38°
|
|
Volume de Scan Minimum
|
10 × 10 × 10 mm
|
10 × 10 × 10 mm
|
|
Volume de Scan Maximum
|
1 × 1 × 1 m
|
1 × 1 × 1 m
|
|
Vitesse de Scan, jusqu'à
|
Scan Laser Multiligne :
1 500 000 points/s
|
Scan Laser Multiligne : 1 700 000 points/s
Lumière Structurée Plein Champ : 7 000 000 points/s
|
|
Résolution de Caméra RVB
|
2 Mégapixels
|
2 Mégapixels
|
|
Scan en Couleur
|
Oui
|
Uniquement en Mode Plateau Tournant Automatique
|
|
Méthodes de Suivi
|
Marqueur, Marqueurs Globaux
|
Caractéristique, Marqueur, Marqueurs Globaux
|
|
Scan Extérieur
|
Non
|
Non
|
|
Source de Lumière 3D
|
30 Lignes Laser Croisées Bleues
15 Lignes Laser Parallèles Bleues
1 Ligne Laser Simple
|
30 Lignes Laser Croisées Bleues
15 Lignes Laser Parallèles Bleues
1 Ligne Laser Simple
62 Lignes de Lumière Structurée à Champ Complet Bleue
|
|
Lumière de Remplissage
|
12 LED Bleues
|
12 LED Bleues
|
|
CPU
|
Processeur 4 cœurs Arm, 2,0 GHz
|
Processeur 4 cœurs Arm, 2,0 GHz
|
|
Calcul à Puce Intégré
|
Calcul de profondeur
|
Calcul de profondeur
|
|
Boutons
|
4
|
4
|
|
Configuration Minimale Requise pour PC
|
macOS
Processeur : M3 Pro/M4
RAM ≥ 18 Go
Windows
Processeur : Intel i7 13e Génération ou AMD Ryzen 7 5800
RAM ≥ 32 Go
GPU: NVIDIA GeForce RTX 3060 (8 Go)
Remarque :
I. Si vous n'êtes pas sûr de la configuration du CPU, veuillez vous assurer que le CPU dispose d'au moins 8 cœurs, d'au moins 16 threads et d'une fréquence de base ≥ 2,4 GHz.
II. Uniquement dans les modes de numérisation par ligne laser, une carte graphique dédiée est requise pour l'accélération. Les GPU AMD et MAC ne prennent actuellement pas en charge l'accélération.
|
macOS
Processeur : M3 Pro/M4
RAM ≥ 18 Go
Windows
Processeur : Intel i7 12e Génération ou AMD Ryzen 7 5800
RAM ≥ 32 Go
GPU (Optionnel) : NVIDIA GeForce RTX 3050 (8 Go)
Remarque : Si vous n'êtes pas sûr de la configuration du CPU, veuillez vous assurer que le CPU dispose d'au moins 8 cœurs, d'au moins 16 threads et d'une fréquence de base ≥ 2,4 GHz.
|
|
Configuration PC Recommandée
|
macOS
Processeur : M4 Pro or better
RAM ≥ 24 Go
Windows
Processeur : Intel i9 12e Génération ou supérieur
RAM ≥ 64 Go
GPU : NVIDIA RTX 4060 (8 Go) ou supérieur
|
macOS
Processeur : M4 Pro or better
RAM ≥ 24 Go
Windows
Processeur : Intel i9 12e Génération ou supérieur
RAM ≥ 64 Go
GPU : NVIDIA RTX 4060 (8 Go) ou supérieur
|
|
Systèmes d'Exploitation Compatibles
|
Windows 10/11 (64 bits), macOS 11.0 (bientôt disponible) ou version supérieure
|
Windows 10/11 (64 bits), macOS 11.0 ou supérieur
|
|
Formats de Fichier Sortie
|
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
|
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
|
|
Modèles 3D Prêts à l'Impression
|
✔
|
✔
|
|
Wi-Fi
|
6
|
6
|
|
Type de Connecteur
|
USB Type-C vers Type-C
|
USB Type-C vers Type-C
|
|
Alimentation Requise
|
DC 12V, 3A
|
DC 12V, 3A
|
|
Poids du Scanner
|
447 g
|
450 g
|
|
Dimensions (L x l x H)
|
211 × 94 × 47 mm
|
211 × 94 × 47 mm
|
|
Scan d'Objets Spéciaux
|
L'utilisation de spray de numérisation est recommandée pour scanner des surfaces transparentes ou spéculaires.
|
L'utilisation de spray de numérisation est recommandée pour scanner des surfaces transparentes ou spéculaires.
|
|
Recalibration Utilisateur
|
Oui
|
Oui
|
|
Accessoires Supportés
|

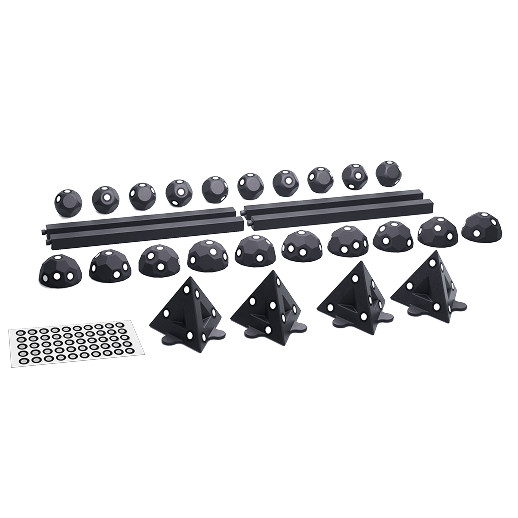

Kit de Blocs Marqueurs, Kit Mobile (3ème génération)
|
Kit de Blocs Marqueurs, Kit Mobile (3ème génération), Plateau Tournant à Double Axe
|
|
Remarque:
|
1. La précision indique à quel point les mesures répétées du même objet à un seul angle sont proches les unes des autres. L'exactitude indique à quel point une valeur mesurée à un seul angle est proche de la valeur réelle (vraie). Les deux ont été acquises dans un environnement de laboratoire contrôlé. Les résultats réels peuvent varier, en fonction de l'environnement d'exploitation.
2. Conseils de sécurité pour laser de classe 1 :
(1) Le produit utilise un projecteur laser de classe 1. Évitez de regarder directement à courte distance ! Veuillez vous référer au document standard laser de classe 1 pour plus de détails.
(2) Pour éviter la réflexion du laser, évitez de placer des surfaces réfléchissantes comme des miroirs ou du verre dans le chemin du faisceau laser.
3. Ce produit a des lumières clignotantes, qui peuvent ne pas convenir aux personnes atteintes d'épilepsie photosensible.
4. Si vous n'êtes pas sûr de la configuration du CPU, veuillez vous assurer que le CPU a des cœurs ≥8, des threads ≥16 et une fréquence de base ≥2,4 GHz.
|
1. La précision indique à quel point les mesures répétées du même objet à un seul angle sont proches les unes des autres. L'exactitude indique à quel point une valeur mesurée à un seul angle est proche de la valeur réelle (vraie). Les deux ont été acquises dans un environnement de laboratoire contrôlé. Les résultats réels peuvent varier en fonction de l'environnement d'exploitation.
2. Conseils de sécurité pour laser de classe 2M :
(1) Le produit utilise un projecteur laser de classe 2M. Évitez de regarder directement à courte distance ! Veuillez vous référer au document standard laser de classe 2M pour plus de détails.
(2) Pour éviter des dommages à la rétine, ne regardez pas directement le faisceau laser à travers des instruments optiques capables de l'agrandir (par exemple, télescopes et objectifs de caméra).
(3) Pour éviter la réflexion du laser, évitez de placer des surfaces réfléchissantes comme des miroirs ou du verre dans le chemin du faisceau laser.
3. Ce produit a des lumières clignotantes, qui peuvent ne pas convenir aux personnes atteintes d'épilepsie photosensible.
4. Si vous n'êtes pas sûr de la configuration du CPU, veuillez vous assurer que le CPU a des cœurs ≥8, des threads ≥16 et une fréquence de base ≥2,4 GHz.
|
Contenu de la Boîte
MetroY
MetroY Scanner 3D
Câble USB Type-C vers Type-C
Adaptateur secteur*
Marqueurs
Carte d'Étalonnage
Étui de transport
MetroY Pro
MetroY Pro Scanner 3D
Câble USB Type-C vers Type-C
Adaptateur secteur*
Marqueurs
Carte d'Étalonnage
Étui de transport
Trépied
Plateau Tournant à Double Axe
Buste de Test
Kit mobile (3ème génération)
Remarques:
L'adaptateur secteur peut varier en fonction du pays ou de la région.
