Aperçu
Trackit Scanner 3D
Scanner 3D à suivi optique
Numérisation sans marqueurs
Aucun spray requis
Étalonnage automatique
Gain de temps et d'efficacité
Capture d'Objets Petits et Grands
Zone de Suivi Large de la Station de Base
Jusqu'à 3260 × 2845 mm @ 4000 mm
Revo Measure
Logiciel de métrologie complet
Ligne laser unique
Numérisation de trous profonds
Structure en fibre de carbone monobloc
Stabilité accrue
30 lignes laser croisées
Capture ultra-rapide
Découvrez en détail

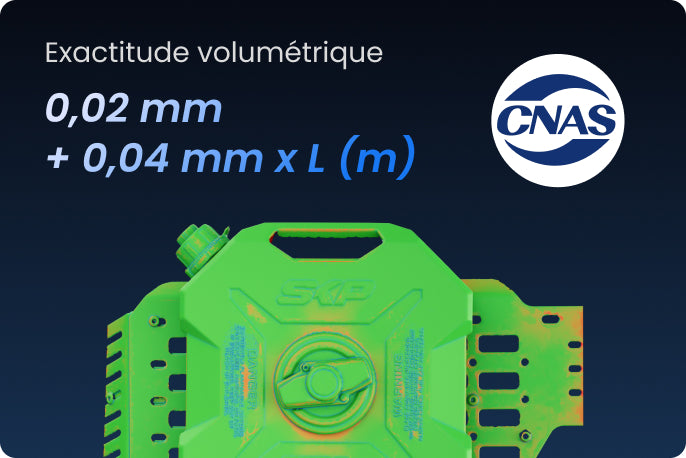

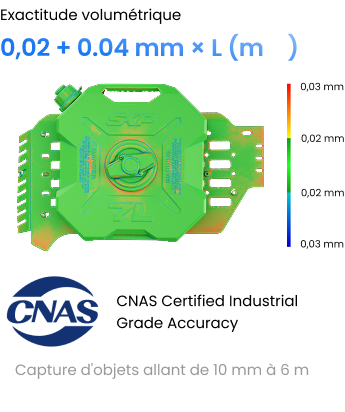

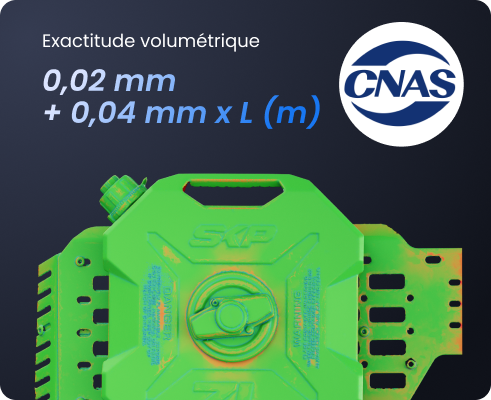

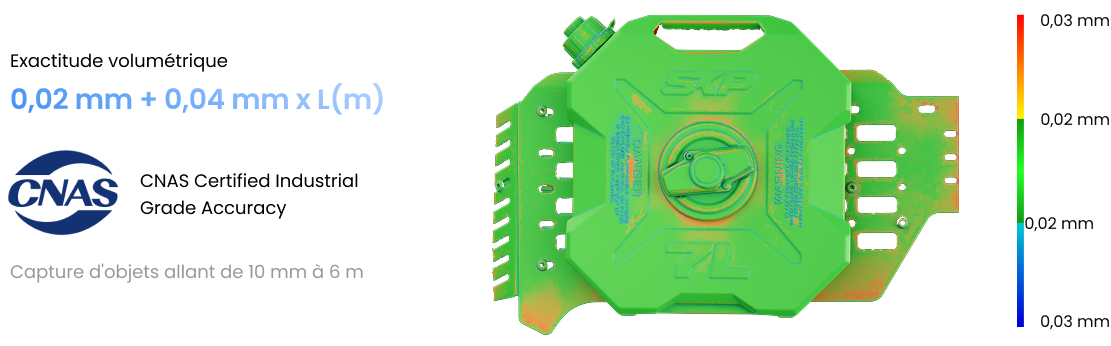

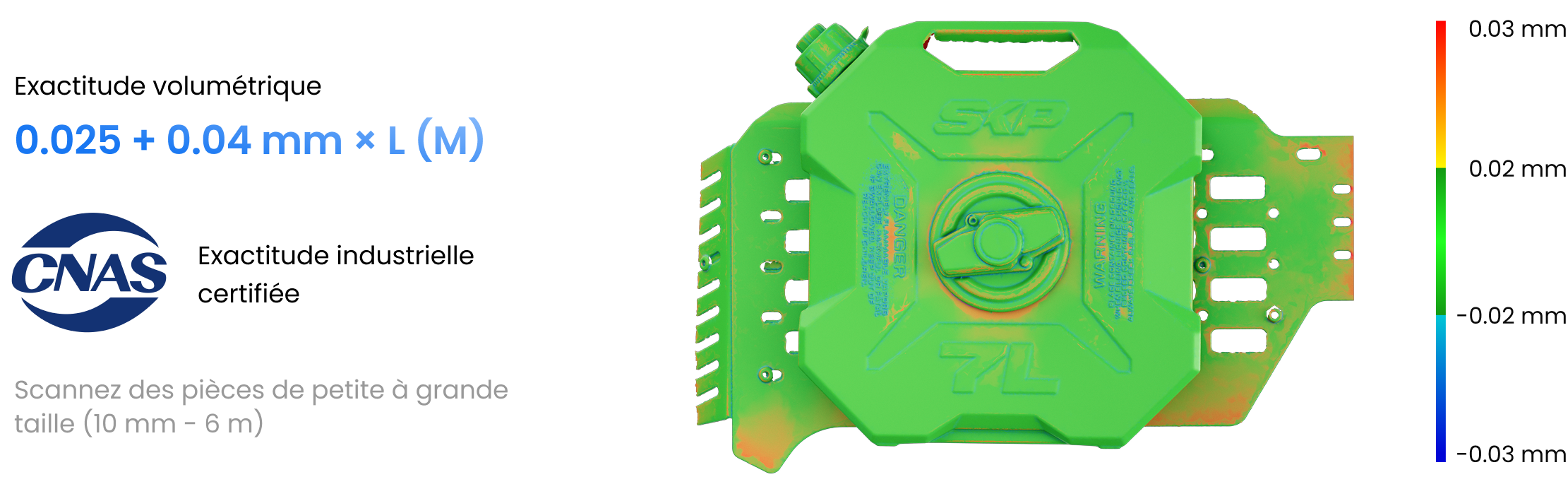

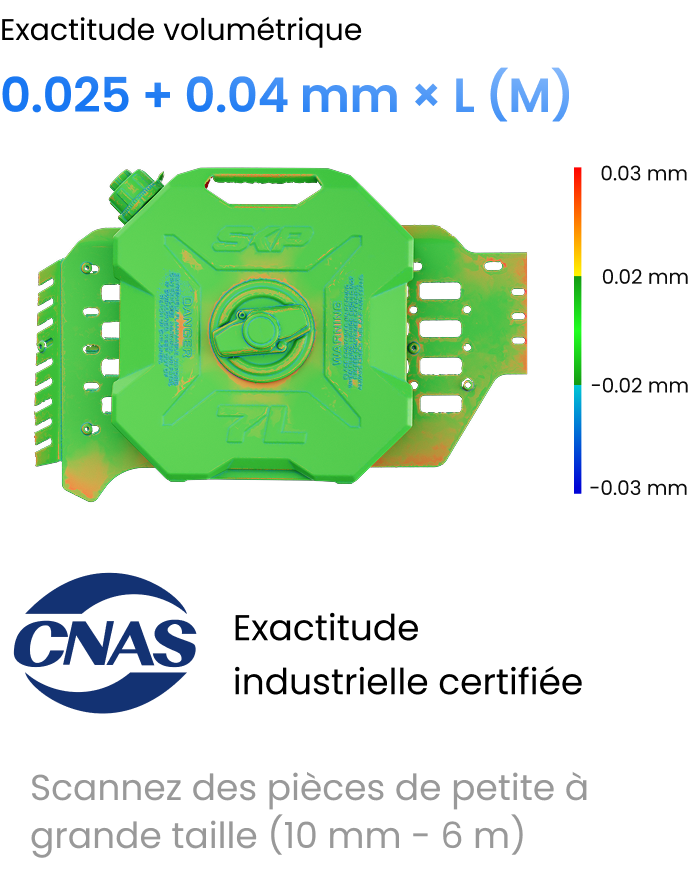

Haute précision pour petits et grands scans
Détails de scan exceptionnels
Créez des modèles 3D détaillés prêts pour l'inspection dimensionnelle dans le
contrôle qualité ou la conversion scan vers CAO pour la rétro-ingénierie.
Modes de capture par double laser bleu
Scans rapides : 30 lignes croisées
Scans rapides : 30 lignes croisées
Scannez efficacement des surfaces, y compris sombres ou brillantes, sans utiliser de spray pour scanners.

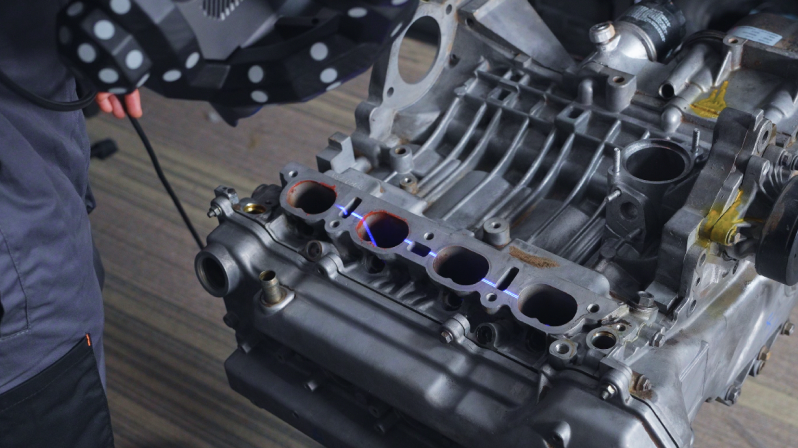

Trous profonds : Lignes simples
Trous profonds : Lignes simples
Capturez complètement les détails fins comme les dents d'engrenage, les trous profonds, les crevasses et les zones en retrait.
Scans par suivi optique ou scans manuels autonomes
Adaptez-vous à diverses situations de scan en alternant entre le suivi optique et les scans
3D manuels autonomes. Capturez facilement les zones cachées ou intérieures que la station
de base ne peut pas voir grâce aux fonctionnalités autonomes de Trackit.
Scans par suivi optique
Scans manuels autonomes
Scans sans marqueurs pour gagner du temps
Le Scanner 3D de suivi Trackit utilise un suivi optique avancé pour suivre sa position en temps réel et
capturer des données 3D précises sans avoir besoin de marqueurs. Augmentez l'efficacité de votre scan 3D
laser pour des pièces allant de 10 mm à 6 mètres avec la station de base à double caméra de Trackit.
Numérisez facilement les grandes pièces
Capturez sans effort les grandes pièces en déplaçant* la station de base Trackit autour d'elles tout en numérisant
leurs surfaces à raison de 1,5 million de mesures par seconde. Le bloc d'ancrage Trackit garantit un assemblage parfait
des cadres à chaque déplacement, vous permettant de créer efficacement des modèles 3D professionnels.
Le trépied hautement réglable vous permet de positionner facilement Trackit pour diverses situations de capture.
Zone de suivi maximale :
3260 × 2845 mm @ 4000 mm
Manoeuvrabilité facile :
Câble de 6 mètres
Distance de travail du tracker :
De 1,5 à 4 m
*Déplacement de la station de base autour des grands objets pour une capture complète.
Auto-étalonnage économe en temps et effort
Évitez les processus de calibration complexes et longs et obtenez des étalonnages multi-poses parfaits sans erreurs humaines. Le système intelligent à cardan double axe de Trackit effectue tout le travail avec précision, garantissant un processus d'étalonnage fiable, précis et facile.
Cadre en fibre de carbone robuste
Obtenez des données de scan cohérentes à chaque fois grâce au cadre monobloc en fibre de carbone durable de Trackit, éliminant les erreurs de précision dues à la déformation du cadre ou au déplacement des marqueurs. Conçu pour les environnements exigeants, sa construction robuste et légère est confortable pour les sessions de scan prolongées.
Cartographie réaliste des textures
Capturez la texture de surface des objets pour créer des modèles 3D vivants
avec la caméra RVB haute résolution de Trackit, ou utilisez ses données
de texture avec Revo Measure pour des mesures précises et des rapports professionnels.
Système de scan 3D robotisé Trackit
Le robot collaboratif à six axes équipé du Scanner 3D à suivi optique Trackit permet une capture
automatisée de nuages de points pour des formes complexes jusqu'à 0,5 m de diamètre, avec
une exactitude volumétrique allant jusqu'à 0,05 mm.
Surveillance intelligente de la température
Les capteurs de température haute sensibilité de Trackit surveillent les fluctuations, affichant en temps réel la température du Tracker et du Scanner. Cela garantit un fonctionnement optimal et prévient les dérives de précision liées à la température, maintenant une haute précision de scan 3D.
Revo Track : Logiciel Haut de Gamme
Logiciel gratuit et facile à utiliser pour le scan, l'édition, le traitement et l'étalonnage.
Formats de sortie : PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Scan
Des paramètres de scan granulaires vous permettent de contrôler chaque aspect
du processus, garantissant une capture optimale du nuage de points.
Vérifiez en temps réel si les données capturées sont suffisantes.
Solutions de Mesure 3D
Logiciel Revo Design
Revo Design (fonctions identiques à QUICKSURFACE Lite) comble l'écart entre la numérisation 3D et la conception
technique, rationalisant la conversion des données de scan 3D en modèles CAO. Avec des outils puissants pour
l'édition de maillages, la modélisation libre et paramétrique, et les flux de travail scan-vers-CAO, Revo Design
est idéal pour la rétro-ingénierie, le développement de produits et la conception industrielle.

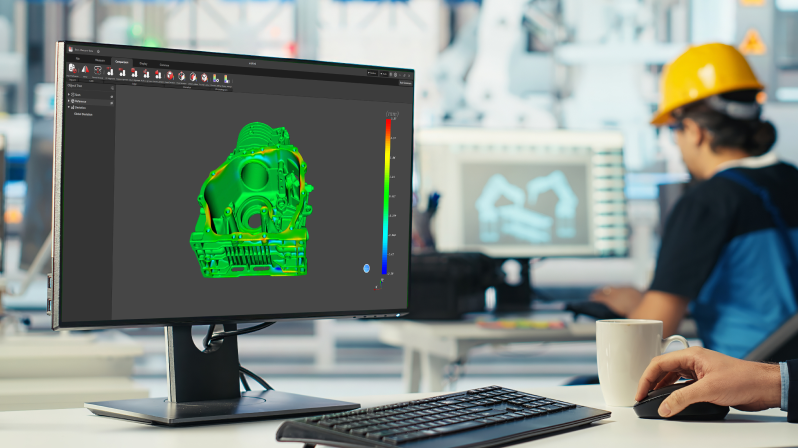

Revo Measure Software
Comparez efficacement vos nuages de points ou maillages aux modèles CAO avec notre nouveau
logiciel Revo Measure. Ses outils puissants offrent des mesures de modèles haute précision,
l'extraction de paramètres, la mesure de volumes et des outils d'analyse GD&T.
Mesure dimensionnelle
précise
Analyse GD&T
Analyse des écarts
de modèle
Création et mesure
de sections
Exportation de rapports
de mesure
Prise en charge de multiples
formats : PLY, OBJ, STL, PTS
* Langues prises en charge : Chinois simplifié, Chinois traditionnel, Japonais,
Coréen, Anglais, Français, Allemand, Italien, Espagnol, Russe, Portugais et Turc.
Galerie des Modèles Trackit
Applications Professionnelles

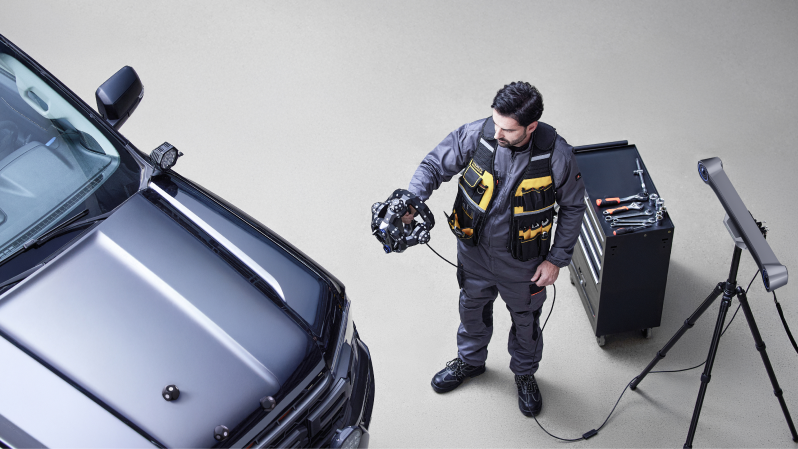

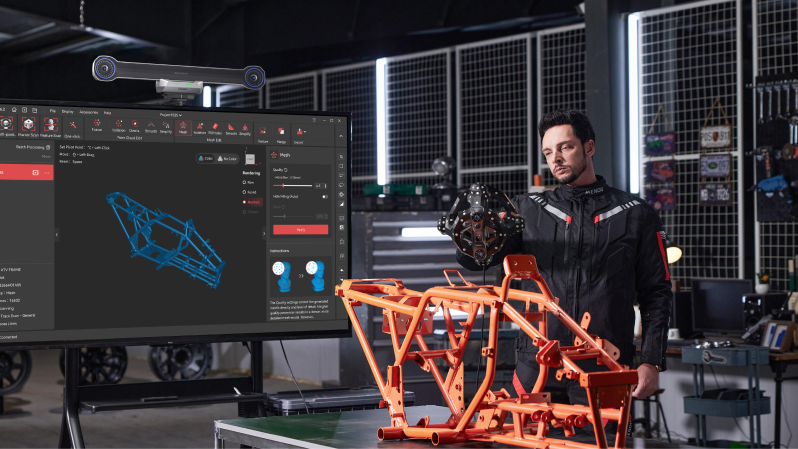

Applications Automobiles
Capturez efficacement des véhicules complets ou des composants sans le désagrément du placement fastidieux de marqueurs, pour la réparation, la reproduction, le prototypage ou le contrôle qualité.
Contrôle Qualité
Garantissez la qualité des produits et rationalisez les processus de contrôle qualité avec des modèles 3D rapidement créés, prêts pour l'inspection dimensionnelle.

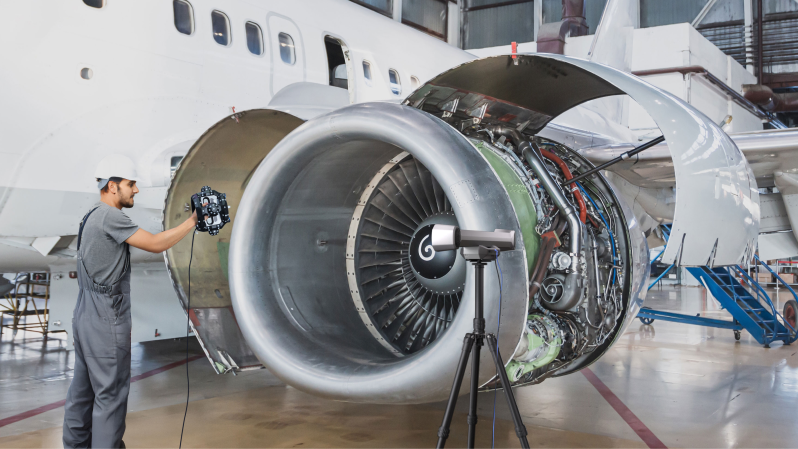

Aérospatial
Évaluez et réparez des aéronefs efficacement en utilisant les systèmes de suivi optique Trackit pour capturer rapidement des pièces afin de vérifier l'usure et la fatigue, ou pour créer des composants de remplacement.
Prototypage Rapide
Trackit fournit une numérisation 3D précise pour un prototypage rapide et une validation de conception. Il numérise efficacement des géométries complexes, rationalisant le prototypage et réduisant le temps de commercialisation.

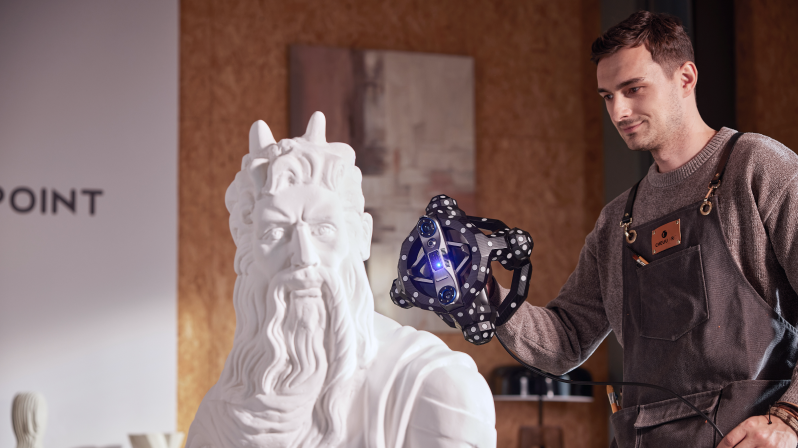

Art et Design
Des petits artefacts aux expositions entières, Trackit est prêt à créer des modèles 3D sans défauts causés par les marqueurs, pour la reproduction, la restauration, la réalité étendue (XR) et les applications de design.
Moulage
Garantissez la précision et la qualité des moules avec le mode ligne unique puissant de Trackit. Il peut capturer avec précision des trous profonds et des zones étroites, assurant une reproduction précise des moules.
Profitez de Nos Offres
Événements Spéciaux
Réduction Spéciale
Si vous êtes enseignant, ancien combattant, médecin ou étudiant avec une pièce d'identité valide, bénéficiez d'une réduction supplémentaire de 5% sur tous nos scanners.
En savoir plusProgramme d'Achat en Gros
Achetez nos scanners en volume et obtenez jusqu'à 5% de réduction à la caisse !
En savoir plus
Expert Conseil
Parlez à un expert dès maintenant ! Nous sommes là pour répondre à toutes vos questions techniques.
Discuter avec nousPourquoi choisir Trackit ?
“The Trackit, which we first laid eyes on in April at Rapid+TCT, is on the industrial side of Revopoint scanners, designed for scanning large objects that also need close-up detail scanning, such as vehicles and machinery. It offers markerless scanning capabilities by pairing a large stationary optical unit with a handheld scanner encased within a marker-dot-covered housing.”
“Though often out of reach for small and medium-sized enterprises, professional-grade scanning is now more accessible with Trackit, which combines industrial-level performance with practical affordability.”
“Revopoint is not only upping the capability of its 3D scanning solutions with the new Trackit, it is also aiming to make the state-of-the-art technology more accessible so that independent designers and small businesses can benefit from powerful-and streamlined-3D scanning.”
Présentation sur YouTube
Spécifications
3D Scanner
Tracker
Que contient la boîte?
Scanner 3D de suivi Trackit
Scanner
Tracker
Trépied Tracker
Cardan Bi-axe à Étalonnage
Automatique pour Scanner
Cardan Bi-axe à Étalonnage
Automatique pour Tracker
Carte d'Étalonnage × 1
Perche d'Étalonnage
Trépied Carte d'Étalonnage
Trépied Scanner
Adaptateur d'Alimentation
Câble PC
Câble de Scanner
Câble pour Cardan Scanner
Câble pour Cardan Tracker
Serre-câbles
Marqueurs × 20
(magnétiques)
Bloc d'Ancrage × 8
(magnétique)
Tapis de positionnement
Adaptateur de Scanner
Clé USB
Étui de Tracker avec Roulettes
Étui de Scanner avec Roulettes
Remarques :
1. L'adaptateur d'alimentation peut varier selon le pays ou la région.
2. Veuillez ranger correctement le produit et tous ses accessoires.
3. Les composants endommagés doivent être renvoyés à Revopoint pour réparation.
