Outils puissants pour des mesures précises
Revo Measure est un logiciel professionnel de métrologie 3D qui évalue la forme, les dimensions et la qualité en comparant des nuages de points ou des maillages à des modèles CAO ou dessins. L'intégration en un clic avec Revo Scan garantit un flux de travail qualité fluide et efficace.
*Langues prises en charge : français, anglais, allemand, italien, espagnol, japonais, coréen, russe, portugais, turc, chinois (simplifié) et chinois (traditionnel)..
Certification PTB : Une précision vérifiée digne de confiance
Les algorithmes de mesure de Revo Measure ont été soumis à une évaluation complète par la PTB (Physikalisch-Technische Bundesanstalt), l'Institut fédéral allemand de métrologie. Cette certification confirme que Revo Measure répond aux normes internationalement reconnues en matière de précision et de fiabilité.
Mesure dimensionnelle précise
Extrayez avec précision des paramètres clés (dimensions, angles, volume) grâce à une mesure haute précision des nuages de points et maillages.
Analyse GD&T
Vérifiez les conceptions et assurez la précision d'assemblage avec des outils complets de cotation géométrie et dimensionnelle (GD&T) pour évaluer les tolérances de forme et géométriques.
Analyse intelligente des écarts

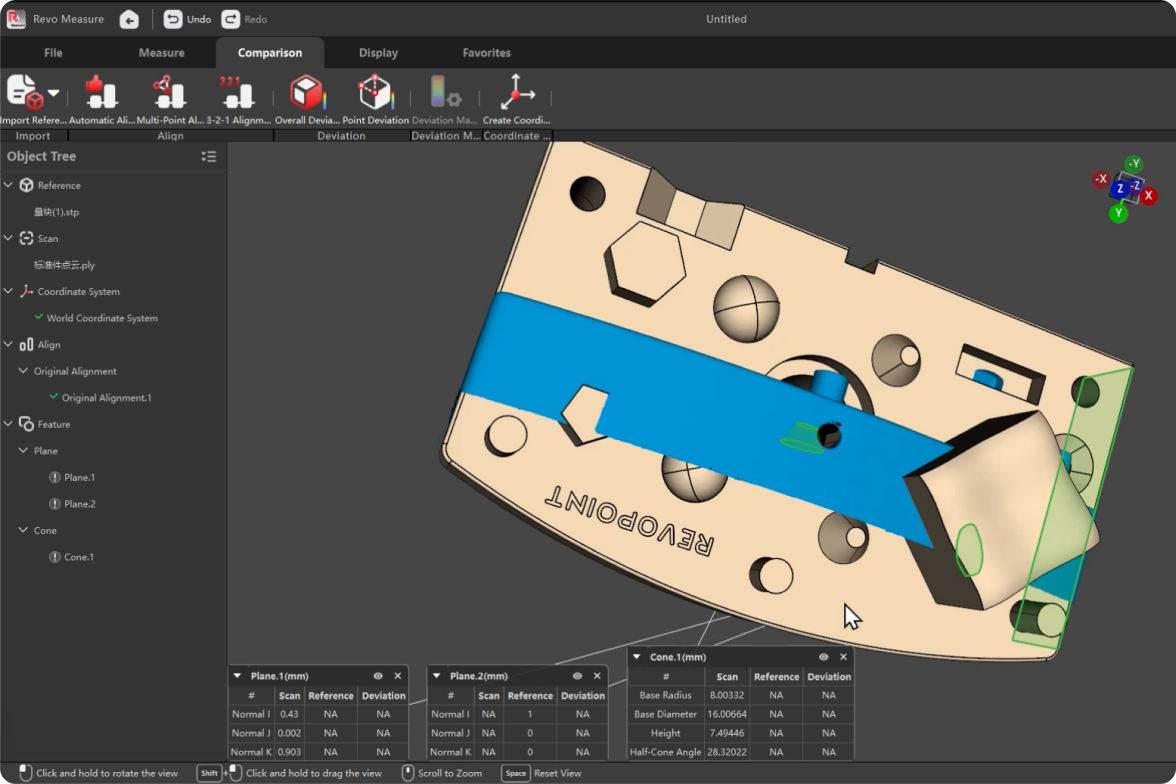

Détectez rapidement les erreurs d'usinage ou d'assemblage grâce à des cartes de couleur détaillées mettant en évidence les écarts globaux ou localisés. Permet l'importation de modèles CAO pour une comparaison rapide et une analyse des écarts entre les données scannées et les modèles CAO.

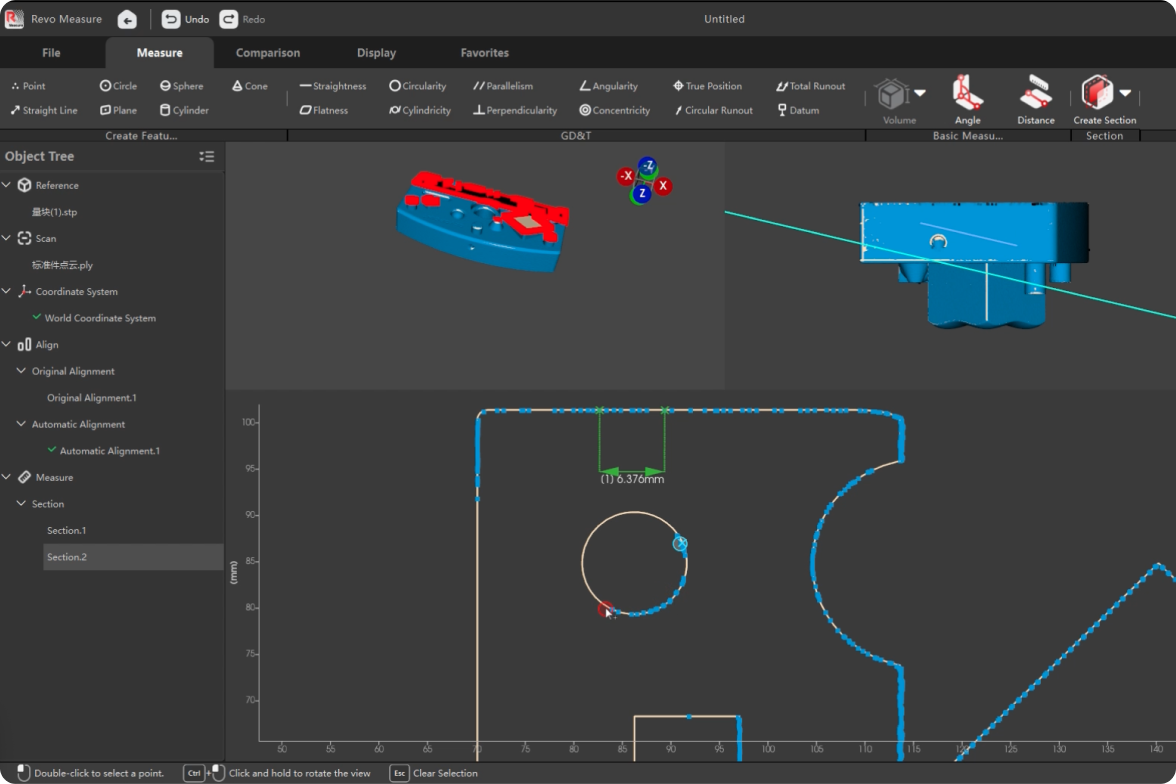

Mesure par section
Créez des sections de manière interactive et extrayez avec précision les dimensions et angles clés. Idéal pour analyser les structures internes complexes.
Alignement 3‑2‑1
Alignez les données de scan sur un modèle CAO avec une haute précision grâce à sept combinaisons séquentielles plan‑point‑axe. Fournit des résultats stables et fiables pour les pièces complexes et les composants coniques ou cylindriques.

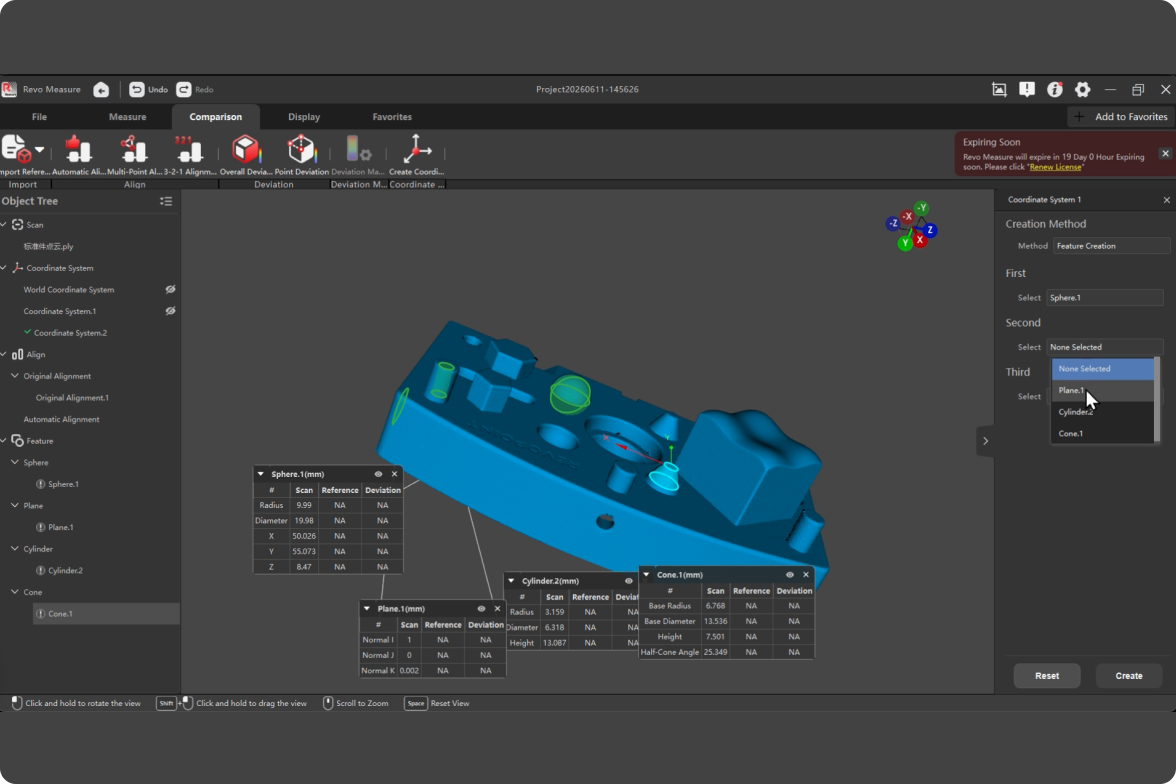

Création flexible de systèmes de coordonnées
Définissez les origines et les axes par saisie numérique, sélection de primitives ou translation/rotation pour unifier les références de mesure sur l'ensemble de vos tâches.
Mesure par modèle en un clic
Effectuez un processus de mesure, enregistrez-le comme modèle et réutilisez-le pour un traitement par lots automatisé. La surveillance des fichiers en temps réel détecte et mesure automatiquement les nouveaux fichiers, améliorant considérablement l'efficacité de l'inspection.
Reconnaissance et création de primitives en un clic
Identifiez automatiquement les primitives circulaires, cylindriques, sphériques, planes et coniques à partir de modèles CAO en un seul clic. La création par lots remplace la sélection manuelle, ce qui améliore considérablement l'efficacité.
Prise en charge multi-formats

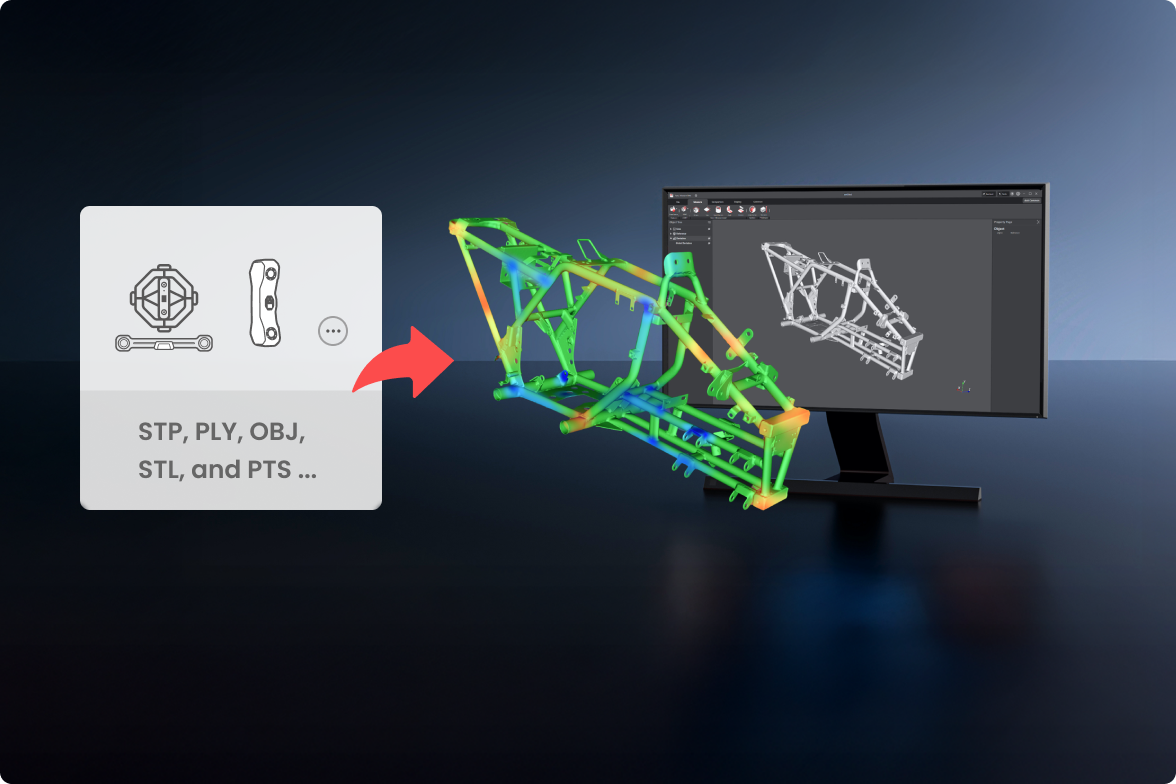

Compatibilité étendue avec les scanners 3D et import de modèles CAO, nuages de points et maillages (STP, PLY, OBJ, STL, PTS).
Compatibilité CAO multi‑formats
Importez directement des modèles CAO aux formats natifs ou standards de l'industrie pour alignement, comparaison et mesure – sans aucune conversion de fichiers.
Export de rapports de mesure
Exportez des rapports standardisés au format PDF ou JSON, comprenant les données de mesure, les graphiques d'analyse des écarts et les cartes de couleurs, pour une présentation et un archivage simplifiés.
Visualisation par texture mapping
Améliorez la précision et la présentation grâce aux données de couleur capturées lors du scan, facilitant l'interprétation visuelle.

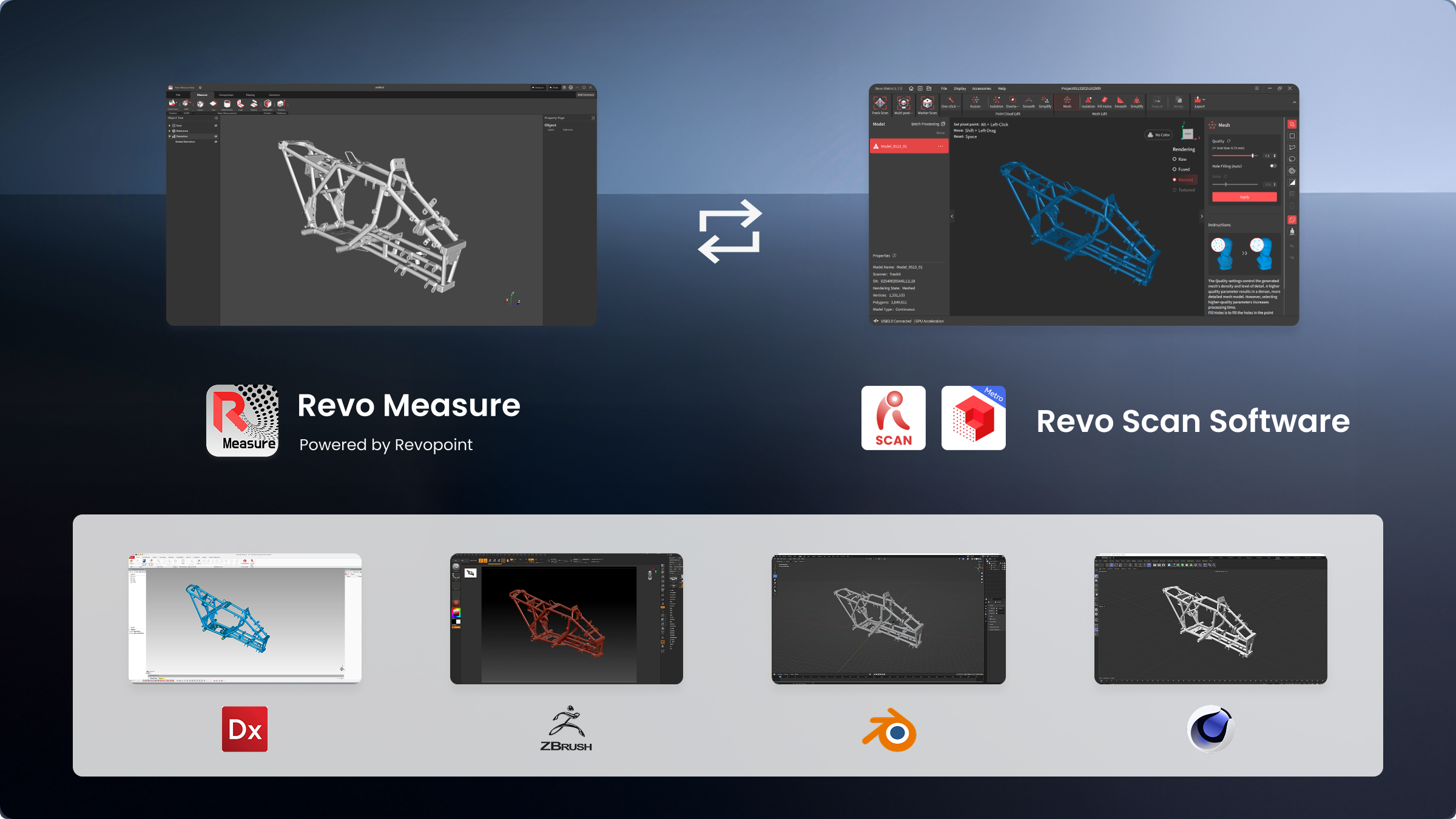

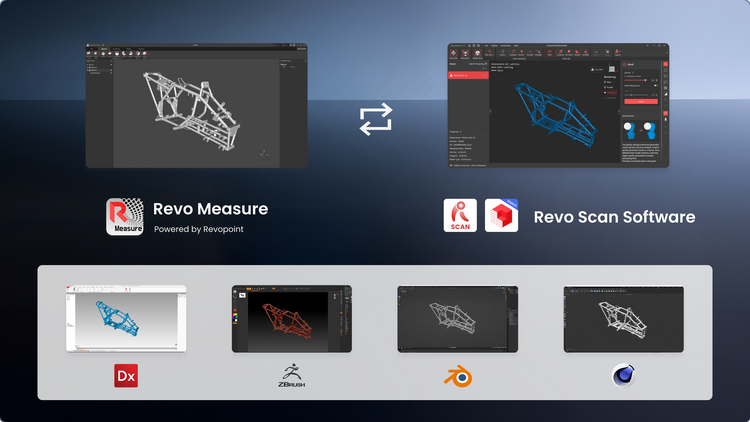

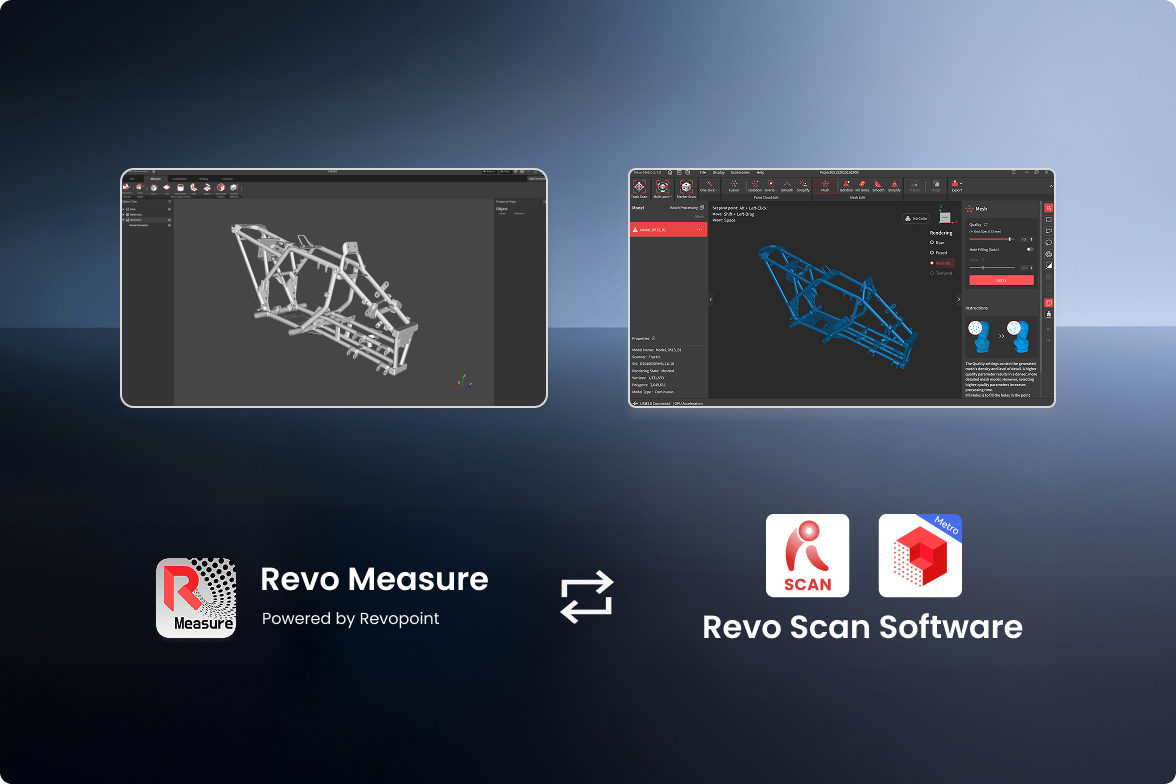

Compatible avec Revo Scan
Importez sans effort des nuages de points et des maillages créés dans tous les logiciels de numérisation Revopoint dans Revo Measure pour un flux de travail intégré.
Personnalisation via SDK (Bientôt disponible)
Répondez aux besoins de mesure et d'analyse personnalisés en créant des modules logiciels, des algorithmes ou des fonctions sur mesure dans le SDK et en les intégrant dans Revo Measure en tant que plugins.
No activation code needed. Download free and explore core 3D measurement — with essential features to get you started.
Caractéristiques Clés
|
Fonctionnalités
|
Revo Measure
|
Revo Measure Basic |
|---|---|---|
|
Formats de fichiers importables
|
||
|
Nuages de points : *.ply, *.pts, *.xyz, *.csv, *.asc, *.txt
|
√
|
√
|
|
Maillages : *.ply, *.stl, *.obj, *.3mf
|
√
|
√
|
|
CAO : *.stp, *.step, *.igs, *.iges, *.ipt, *.iam, *.catpart, *.catproduct, *.sldasm, *.sldprt, *.asm, *.par, *.psm, *.x_b, *.x_t, *.jt, *.sat, *.sab, *.3dxml, *.model, *.prc, *.ifc, *.vda etc.
|
√
|
✗
|
|
Formats exportables
|
||
|
*.pdf
|
√
|
✗
|
|
*.json (permet le développement secondaire)
|
√
|
✗
|
|
Alignement des modèles CAO et scannés
|
||
|
Alignement automatique
|
√
|
√
|
|
Alignement manuel - alignement par N points
|
√
|
√
|
|
Alignement 3-2-1
|
√
|
✗
|
|
Primitives prises en charge
|
||
|
Point
|
√
|
√
|
|
Ligne
|
√
|
√
|
|
Plan
|
√
|
√
|
|
Cercle
|
√
|
√
|
|
Cylindre
|
√
|
√
|
|
Sphère
|
√
|
√
|
|
Cône
|
√
|
√
|
|
Méthodes de création
|
||
|
Création par ajustement intelligent
|
√
|
√
|
|
Ajustement par sélection de points
|
√
|
√
|
|
Création par saisie de coordonnées
|
√
|
√
|
|
Création à partir d'objets auxiliaires
|
√
|
√
|
|
Créer à partir d'un maillage de référence
|
√
|
√
|
|
Création à partir d'un modèle CAO
|
√
|
✗
|
|
Création de référentiels (23 au total)
|
√
|
√
|
|
GD&T
|
||
|
Rectitude
|
√
|
✗
|
|
Planéité
|
√
|
✗
|
|
Circularité
|
√
|
✗
|
|
Cylindricité
|
√
|
✗
|
|
Concentricité
|
√
|
✗
|
|
Position
|
√
|
✗
|
|
Parallélisme
|
√
|
✗
|
|
Perpendicularité
|
√
|
✗
|
|
Inclinaison
|
√
|
✗
|
|
Battement circulaire
|
√
|
✗
|
|
Battement total
|
√
|
✗
|
|
Mesure de distances
|
||
|
Point à point
|
√
|
√
|
|
Point à ligne
|
√
|
√
|
|
Ligne à ligne
|
√
|
√
|
|
Ligne à plan
|
√
|
√
|
|
Plan à plan
|
√
|
√
|
|
Mesure d'angles
|
||
|
Ligne à ligne
|
√
|
√
|
|
Ligne à plan
|
√
|
√
|
|
Plan à plan
|
√
|
√
|
|
Mesure de volume
|
||
|
Volume total du modèle
|
√
|
√
|
|
Analyse des écarts
|
||
|
Déviation globale
|
√
|
√
|
|
Écart ponctuel
|
√
|
√
|
|
Rendu du maillage
|
||
|
Rendu filaire
|
√
|
√
|
|
Rendu maillé
|
√
|
√
|
|
Rendu par sommets
|
√
|
√
|
|
Rendu de la texture
|
√
|
√
|
|
Rendu CAO
|
||
|
Rendu solide
|
√
|
✗
|
|
Rendu filaire
|
√
|
✗
|
|
Solide filaire
|
√
|
✗
|
|
Vue
|
||
|
Zoom ajusté
|
√
|
√
|
|
Pose initiale
|
√
|
√
|
|
Mesure par modèle en un clic
|
√
|
✗
|
|
Paramètres de la carte des écarts
|
√
|
√
|
|
Ajouter des fonctions fréquemment utilisées
|
√
|
√
|
|
Définir la couleur d'affichage du modèle
|
√
|
√
|
|
Méthode de sélection du plan de référence
|
||
|
Système de coordonnées comme plan de référence
|
√
|
✗
|
|
Primitive comme plan de référence
|
√
|
✗
|
|
Méthode de sélection des sections
|
||
|
Verticale
|
√
|
✗
|
|
Parallèle
|
√
|
✗
|
|
Ligne
|
√
|
✗
|
|
Ligne perpendiculaire
|
√
|
✗
|
|
Ligne parallèle
|
√
|
✗
|
|
Mesure par section
|
||
|
Point‑point
|
√
|
✗
|
|
Point‑ligne
|
√
|
✗
|
|
Ligne‑ligne
|
√
|
✗
|
|
Point‑cercle
|
√
|
✗
|
|
Cercle‑ligne
|
√
|
✗
|
|
Cercle‑cercle
|
√
|
✗
|
|
Angle
|
√
|
✗
|
|
Rayon d'arc
|
√
|
✗
|
|
Rayon d'angle
|
√
|
✗
|
|
Diamètre
|
√
|
✗
|
|
Circonférence
|
√
|
✗
|
|
Épaisseur
|
√
|
✗
|
|
Comparaison par section de référence
|
||
|
Point-point
|
√
|
✗
|
|
Point-ligne
|
√
|
✗
|
|
Ligne-ligne
|
√
|
✗
|
|
Angle
|
√
|
✗
|
|
Création de systèmes de coordonnées
|
||
|
Création numérique
|
√
|
√
|
|
Création par primitive
|
√
|
√
|
|
Translation et rotation
|
√
|
√
|
| Format | Version | Suffixe(s) |
|---|---|---|
| 3MF | 1.2.3 | 3MF |
| Autodesk Inventor | Jusqu’à 2026 | IPT, IAM |
| CATIA V5 | Jusqu’à V5-6R2026 | CATPart, CATProduct |
| IGES | 5.1, 5.2, 5.3 | IGS, IGES |
| Parasolid | Jusqu’à 38.1 | X_B, X_T |
| Solid Edge | 1 à 20, ST1 à ST10, 2019 à 2026 | ASM, PAR, PSM |
| SolidWorks | De 97 à 2026 | SLDASM, SLDPRT |
| STEP | AP 203 Ed1, Ed2 – AP 214 – AP 242 Ed1, Ed2, Ed3 | STP, STEP |
| STEP | AP 203 Ed2, AP 214 Ed1, AP 242 Ed1, Ed2, Ed3 | STPZ |
| NX - Unigraphics | UG11 à UG18, UG NX, NX5 à NX12, NX1847 à NX2512 | PRT* |
| Creo - Pro/E | Pro/Engineer 19.0 à Creo 12.4.0.0 | ASM* |
| JT | Jusqu’à v10.10 | JT |
| NX - Unigraphics | UG11 à UG18, UG NX, NX5 à NX12, NX1847 à NX2512 | PRT |
| ACIS | De 1.3 (103) à 35.0 (3500) | SAT |
| ACIS | De 1.3 (103) à 35.0 (3500) | SAB |
| CATIA V6 / 3DExperience | 3DXML 4.3 | 3DXML |
| CATIA V4 | Jusqu’à 4.2.5 | MODEL |
| PRC | Toutes versions | PRC |
| IFC | IFC2 jusqu’à 2.3.0.1, IFC4 jusqu’à 4.3 | IFC |
| VDA-FS | Versions 1.0 et 2.0 | VDA |

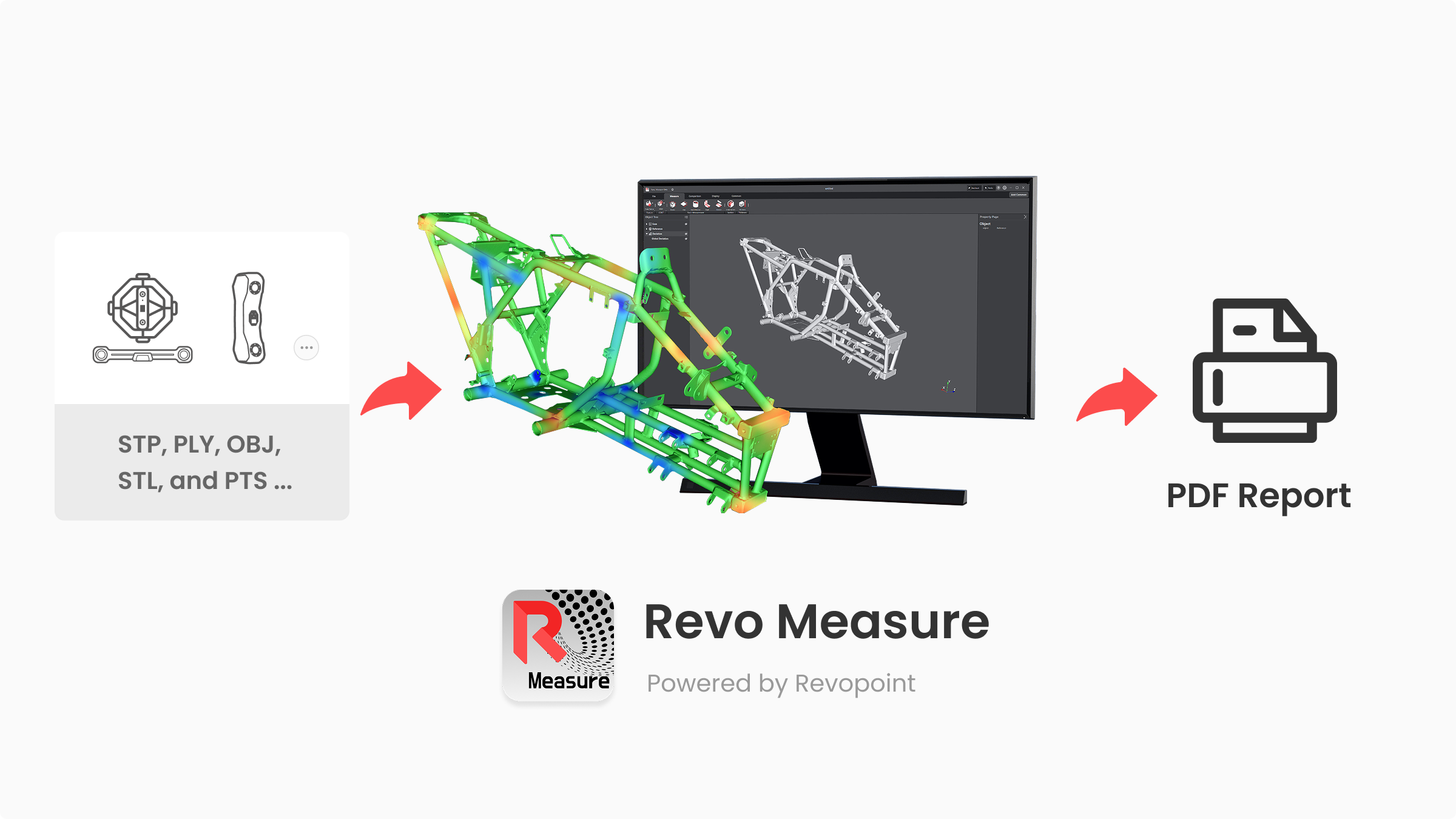

Du scan à la mesure 3D
Étape 1 : Capturer et importer dans Revo Measure
Étape 2 : Comparer au modèle CAO et analyser les erreurs
Étape 3 : Exporter le rapport
