Aperçu
MetroY Ultra Scanner 3D
Conçu pour la mesure
Lumière Bleue
5 modes de numérisation
Haute vitesse – 34 lignes croisées
Détails fins – 15 lignes parallèles
Trous profonds – 1 ligne
Lumière structurée plein champ
Mode plateau tournant automatique
0,015 + 0,04 mm × L (m)
Exactitude volumétrique
Vérification de précision en temps réel sur site
Scannez, mesurez et analysez avec une précision volumétrique vérifiable
*Nécessite une plaque à billes ou l'édition CMM
Jusqu'à 3 000 000 points/s
Objets de petite à moyenne taille
Volume de numérisation
Numérisation flexible
Scan sans fil et duplication d'écran en temps réel
50 % de vitesse de scan en plus
Jusqu'à 90 fps
Aucun spray de scan nécessaire
Scannez les surfaces sombres ou brillantes
Couleurs réelles, résultats réels
Créez des modèles 3D éclatants
Outdoor Laser Scans
Up to 100,000 lux
Logiciel Revo Measure
Mesure et inspection 3D certifiées
*Inclus dans l'édition CMM
5 modes pour tous les défis
Des géométries complexes aux surfaces difficiles à scanner, les 5 modes de numérisation à lumière bleue du MetroY Ultra offrent des données fiables sans compromis ni spray de scan.*
100 % plus rapide – 34 lignes croisées
Capturez les surfaces planes, brillantes ou noires et accélérez vos cycles d'inspection sans sacrifier la précision, jusqu'à 3 millions de points par seconde.
Détails – 15 lignes parallèles
Garantissez la capture précise de chaque fin détail, bord et surface complexe, améliorant ainsi la clarté et la précision de vos modèles 3D.
Trous profonds – Ligne unique
Capturez parfaitement les trous profonds, les crevasses et les grilles, assurant une collecte complète des données dans les zones difficiles d'accès.
Sans marqueurs – Lumière structurée
Capturez rapidement les pièces riches en détails, sans marqueurs, jusqu'à 7 millions de points par seconde pour des données 3D rapides et précises.
Résultats reproductibles – Mode plateau tournant automatique
Créez automatiquement des modèles ultra-précis en un seul clic avec le MetroY Ultra et le plateau tournant à double axe, pour des résultats reproductibles à chaque fois.
*Les modes à lumière structurée (y compris le mode plateau tournant automatique) nécessitent un spray de scan sur les surfaces sombres ou brillantes.

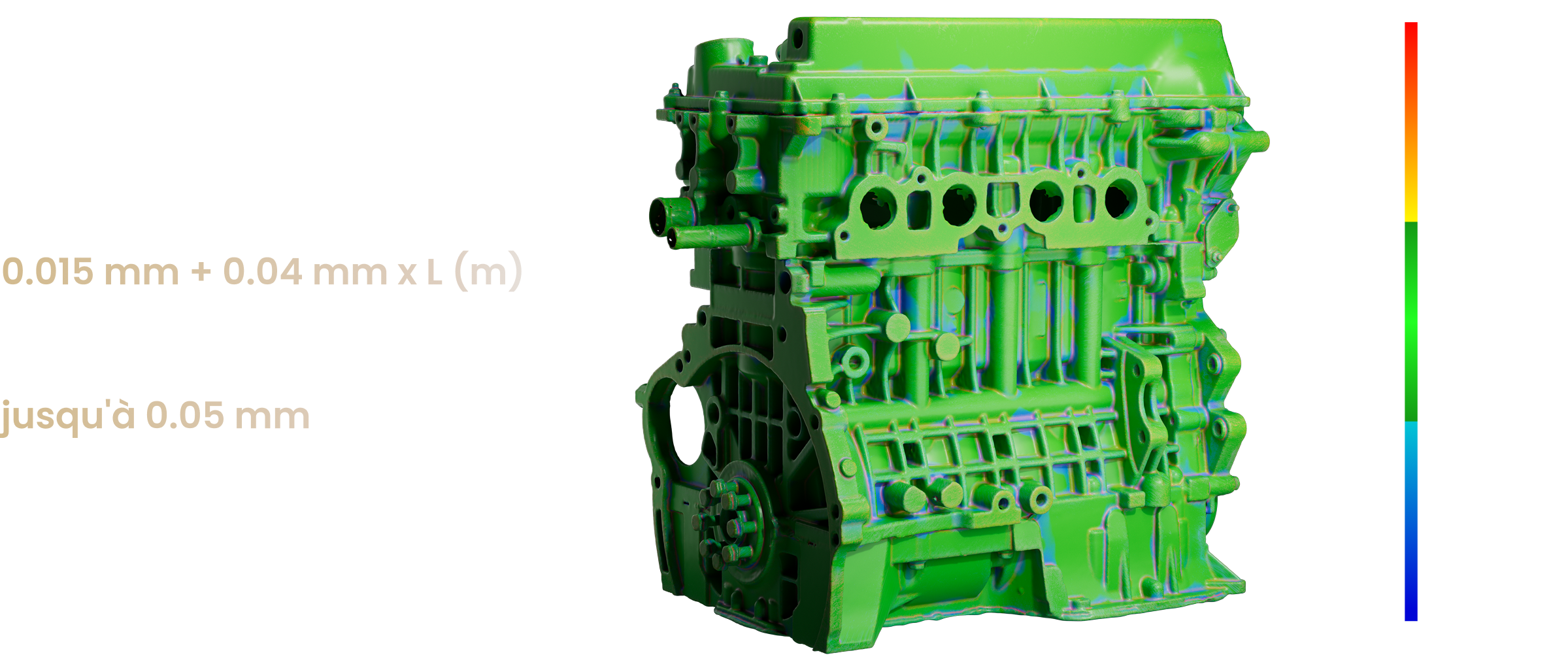

Une précision qui inspire confiance aux ingénieurs
Capturez chaque détail géométrique complexe pour créer des modèles 3D précis, prêts pour la mesure, la validation et les décisions de fabrication.
50 % de vitesse de scan en plus
Jusqu'à 90 fps
Une précision qui se mesure
Vérification avec une plaque à billes certifiée
Vérification de précision en temps réel sur site (Édition CMM)
Garantissez une vérification de précision rapide, fiable et en temps réel sur site grâce à la plaque à billes en fibre de carbone certifiée CMM. Il suffit de la scanner, et Revo Metro la comparera à son fichier métrologique unique pour calculer l'écart volumétrique et confirmer les performances du MetroY Ultra.
*Inclus dans l'édition CMM et vendu séparément.
Mesure et inspection 3D certifiées (Édition CMM)
Transformez vos données de scan 3D en mesures précises et vérifiables pour garantir que chaque pièce répond à ses spécifications de conception. Propulsé par des algorithmes métrologiques certifiés PTB, Revo Measure* offre une inspection fiable et conforme aux normes pour les flux de travail critiques en ingénierie et contrôle qualité.
*Prise en charge uniquement de Windows 10/11.
Importez en un clic le modèle créé dans Revo Metro vers Revo Measure.
Mesurez les caractéristiques clés : forme, angles, dimensions et volume.
Effectuez des mesures GD&T pour vérifier 11 types de tolérances géométriques.
Réalisez rapidement des analyses d'écart en important des fichiers CAO et en les comparant aux données de scan.
Exportez des rapports PDF professionnels incluant données de mesure, graphiques d'écart et cartes chromatiques pour une présentation et un archivage faciles.
Revo Metro – Logiciel de scan gratuit
Créez et exportez intuitivement des modèles 3D en quatre étapes simples grâce au logiciel Revo Metro, puissant et gratuit, fourni avec le MetroY Ultra.
Compatibilité : Windows, macOS
Formats d'export : PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Des paramètres de scan granulaires vous permettent de contrôler chaque aspect du processus, garantissant une capture optimale du nuage de points. Assurez un scan parfait grâce au suivi en temps réel du nuage de points pour vérifier que vous avez capturé suffisamment de données.
Une numérisation flexible
Scan sans fil
Déplacez-vous librement avec le MetroY Ultra en diffusant votre scan en temps réel via Wi-Fi 6, en utilisant la puissance de traitement de votre PC et en affichant le retour en direct sur Revo Mirror* sur votre appareil ou moniteur. Identifiez instantanément les angles morts ou les données manquantes pendant la numérisation.
*Fonctionne sur : Windows, macOS, iOS, Android

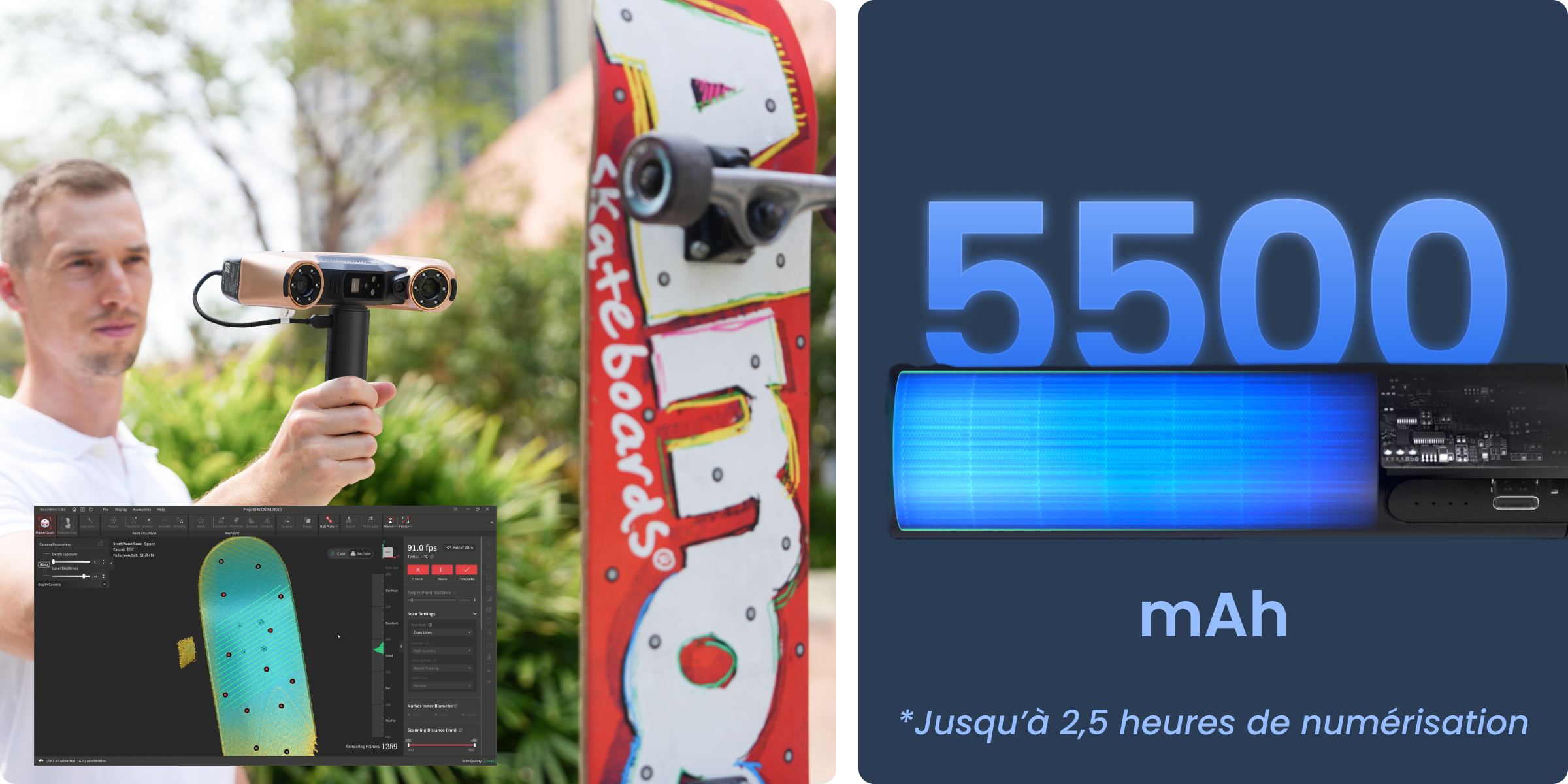

Scans laser en extérieur
Capturez des pièces industrielles même en plein soleil intense jusqu’à 100 000 lux grâce aux puissants modes
de numérisation laser du MetroY Ultra. La batterie externe fournie offre jusqu’à 2,5 heures de numérisation continue.
Couleurs réelles, résultats réels
Capturez des textures de surface détaillées pour une visualisation 3D réaliste et éclatante grâce à la caméra HD RVB du MetroY Ultra. Ses données s'intègrent à Revo Measure, permettant des mesures précises et des rapports professionnels clairs.
Couleurs réelles, résultats réels
Système de calibration de précision
Assurez le maintien de la précision et de la fiabilité de votre scanner 3D MetroY Ultra grâce au plateau de calibration photolithographique inclus.
Revo Design – Du scan à la CAO
Simplifiez la conversion des données de scan 3D en CAO avec Revo Design. Doté d'outils puissants pour l'édition de maillage, la modélisation paramétrique et organique, ainsi que les flux de travail du scan à la CAO, Revo Design est parfait pour la rétro-ingénierie, le développement de produits et le design industriel.
Capturé avec MetroY Ultra
Explorez plus ➡
Solutions professionnelles
Rétro-ingénierie
Capturez des géométries détaillées pour une reconstruction CAO haute précision grâce à la précision du MetroY Ultra allant jusqu'à 0,015 mm et à son mode de numérisation multi-mode à lumière bleue.
Prototypage rapide
Minimisez les itérations, économisez du temps et des ressources, et assurez la conformité de vos conceptions avec le MetroY Ultra, qui capture des données dimensionnelles précises pour un prototypage optimisé.
Contrôle qualité
Vérifiez rapidement les pièces complexes avec le MetroY Ultra et Revo Measure, permettant une identification rapide des défauts.
Fabrication additive
Que ce soit pour la reproduction, la réparation ou la refonte, le MetroY Ultra vous permet de créer un jumeau numérique précis de tout objet de petite à moyenne taille.
Avis YouTube
Spécifications MetroY Ultra
|
Nom
|
MetroY Ultra
|
|
Type de Scan
|
Portable et de Bureau
|
|
Technologie
|
Scan Laser Multiligne + Lumière Structurée Plein Champ
|
|
Taille d'objet Scannable
|
De Petit à Moyen
|
|
Précision d'Image Unique, jusqu'à*
|
0,01 mm
|
|
Exactitude d'Image Unique, jusqu'à*
|
0,015 mm
|
|
Exactitude Volumétrique
|
0,015 mm + 0,04 mm × L (m) , L correspond à la longueur de l'objet.
|
|
Distance entre Point, jusqu'à
|
0,05 mm
|
|
Distance de Travail
|
200 ~ 400 mm
|
|
Aire de Capture Unique à Distance La Plus Proche
|
152 × 138 mm à 200 mm
|
|
Aire de Capture Unique à Distance La Plus Éloignée
|
332 × 276 mm à 400 mm
|
|
Champ de Vision Angulaire (H x V)
|
49 × 38°
|
|
Volume de Scan Minimum
|
10 × 10 × 10 mm
|
|
Volume de Scan Maximum
|
2 × 2 × 2 m
|
|
Vitesse de Scan, jusqu'à
|
GPU NVIDIA : 90 fps
Processeur (CPU) : 60 fps
|
|
Taux de restitution des points
|
Scan laser multi-lignes : 3 000 000 points/s
Scan lumière structurée plein champ : 7 000 000 points/s
|
|
Résolution de Caméra RVB
|
2 Mégapixels
|
|
Scan en Couleur
|
Uniquement en mode plateau tournant automatique. La numérisation couleur en mode marqueurs laser sera bientôt disponible.
|
|
Méthodes de Suivi
|
Caractéristique, Marqueur, Marqueurs Globaux
|
|
Scan Extérieur*
|
Oui
(Le mode laser multi-lignes permet une numérisation dans des environnements lumineux allant jusqu'à 100 000 lux)
|
|
3D Source de Lumière*
|
34 lignes laser bleues croisées
15 lignes laser bleues parallèles
1 ligne laser bleue unique pour trous profonds
62 lignes de lumière structurée bleue plein champ
|
|
Lumière de Remplissage*
|
12 LED Bleues
|
|
CPU
|
Processeur 4 cœurs Arm, 2,0 GHz
|
|
Calcul à Puce Intégré
|
Calcul de profondeur
|
|
Boutons
|
4
|
|
Configuration Minimale Requise pour PC*
|
macOS
CPU: M2 Pro
RAM ≥ 16 Go
Windows
CPU : Intel i7 13ᵉ génération ou AMD Ryzen 7 5800
RAM ≥ 32 Go
GPU : NVIDIA GeForce RTX 3060 (8 Go)
Remarques :
① En cas de doute sur la configuration du processeur, assurez-vous que celui-ci dispose d'au moins 8 cœurs, 16 threads et une fréquence de base ≥ 2,4 GHz.
② Un accélération graphique dédiée est requise uniquement pour les modes de numérisation laser. Les GPU AMD et Mac ne prennent pas actuellement en charge cette accélération.
|
|
Configuration PC Recommandée*
|
macOS
CPU : M4 Pro ou supérieur
RAM ≥ 24 Go
Windows
CPU : Intel i9 12ᵉ génération ou supérieur
RAM ≥ 64 Go
GPU : NVIDIA RTX 4060 (8 Go) ou supérieure
|
|
Systèmes d'Exploitation Compatibles
|
Windows 10/11 (64 bits), macOS 11.0 ou supérieur
|
|
Formats de Fichier Sortie
|
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
|
|
Modèles 3D Prêts à l'Impression
|
✔
|
|
Wi-Fi
|
6
|
|
Type de Connecteur
|
USB Type-C vers Type-C
|
|
Alimentation Requise
|
DC 12V, 3A
|
|
Poids du Scanner
|
450 g
|
|
Dimensions (L × l × H)
|
211 × 94 × 47 mm
|
|
Scan d'Objets Spéciaux
|
Utilisez un spray de scan pour les surfaces transparentes ou spéculaires en mode laser.
L'utilisation d'un spray de scan est recommandée pour les surfaces transparentes, noires, spéculaires ou hautement réfléchissantes en mode lumière structurée plein champ.
|
|
Recalibration Utilisateur
|
Oui
|
|
Capacité de Poignée Batterie
|
5 500 mAh
(Lorsque le MetroY Ultra utilise la batterie externe, l'autonomie moyenne est d'environ 2,5 heures.)
|
|
Accessoires Supportés
|
Kit de blocs marquers, Kit mobile (4ᵉ génération), Plateau tournant à double axe, Plaque à billes
|
|
Remarques
|
1. La précision indique à quel point les mesures répétées du même objet à un seul angle sont proches les unes des autres. L'exactitude indique à quel point une valeur mesurée à un seul angle est proche de la valeur réelle (vraie). Les deux ont été acquises dans un environnement de laboratoire contrôlé. Les résultats réels peuvent varier en fonction de l'environnement d'exploitation.
2. Conseils de sécurité pour laser de classe 2M :
(1) Le produit utilise un projecteur laser de classe 2M. Évitez de regarder directement à courte distance ! Veuillez vous référer au document standard laser de classe 2M pour plus de détails.
(2) Pour éviter des dommages à la rétine, ne regardez pas directement le faisceau laser à travers des instruments optiques capables de l'agrandir (par exemple, télescopes et objectifs de caméra).
(3) Pour éviter la réflexion du laser, évitez de placer des surfaces réfléchissantes comme des miroirs ou du verre dans le chemin du faisceau laser.
3. Ce produit a des lumières clignotantes, qui peuvent ne pas convenir aux personnes atteintes d'épilepsie photosensible.
4. Si vous n'êtes pas sûr de la configuration du CPU, veuillez vous assurer que le CPU a des cœurs ≥8, des threads ≥16 et une fréquence de base ≥2,4 GHz.
|
Contenu de la Boîte
Édition Standard MetroY Ultra
MetroY Ultra Scanner 3D
Trépied
Câble USB Type-C vers Type-C
Adaptateur secteur
Buste de Test
Marqueurs (6 mm) × 500
Plateau tournant à double axe
Mallette de transport
Carte d’étalonnage
Kit mobile (4e génération)
*L'adaptateur secteur peut varier en fonction du pays ou de la région.
Édition CMM MetroY Ultra
Plaque à billes
Logiciel Revo Measure (licence 1 an)
*Prise en charge uniquement de Windows 10/11.
