MetroX 3D Scanner

Avancée en Scan par Lumière Bleue
Commander
Rejoignez Groupe MetroX

Scan 3D par Laser Multi-lignes et

Lumière Bleue à Champ Complet

icon
icon
icon
icon
icon
icon
icon

*Note: When using MetroX's Full Field or Auto Turntable scanning modes, scanning spray for dark or shiny surfaces is recommended.

Puissance du Scanner Métrologique

à Lumière Bleue

4 Modes de Scan, Possibilités Illimitées

Lignes Croisées
Capturer rapidement des zones planes et sans caractéristiques sur des machines et des objets brillants ou noirs, sans spray de scan, à jusqu'à 800 000 points par seconde grâce aux 14 lignes laser bleues croisées du MetroX.

Lignes Parallèles
Améliorer la clarté de vos modèles 3D en vous assurant que chaque détail fin, bord et surface complexe est capturé avec précision en utilisant les 7 lignes laser bleues parallèles haute puissance.

Scan avec Plateau Tournant Automatique
Automatiser entièrement le processus de capture et créer des modèles de qualité métrologique à chaque fois. Cliquez une fois, et le Plateau Tournant à Double Axe, Revo Scan et MetroX travaillent ensemble pour compléter le scan.

Lumière Structurée Bleue à Champ Complet
Capturer efficacement des objets riches en caractéristiques et sans caractéristiques à jusqu'à 7 millions de points par seconde en utilisant 62 lignes puissantes de lumière structurée bleue pour créer des nuages de points en quelques secondes.

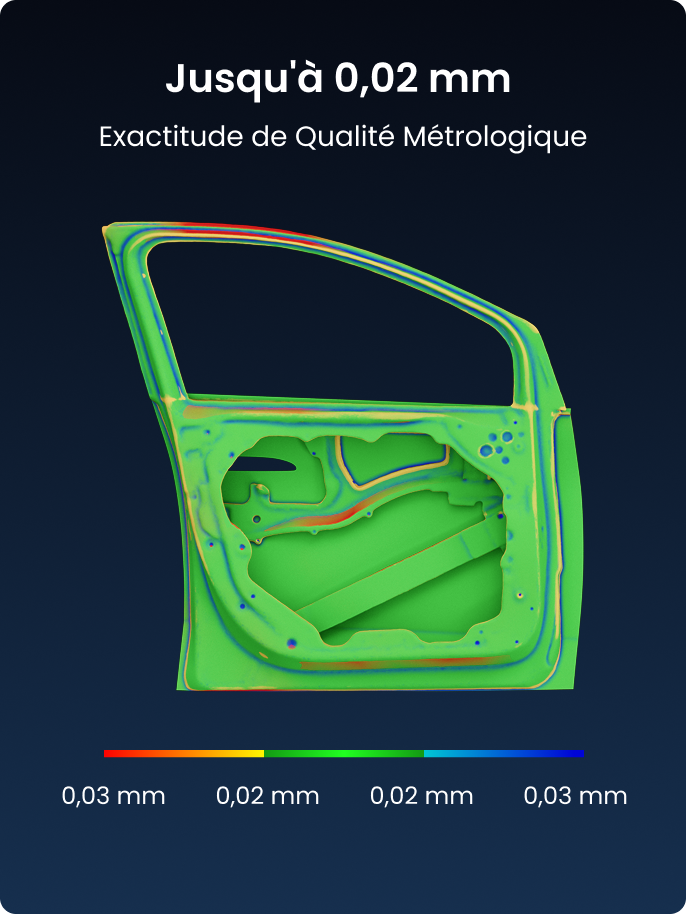

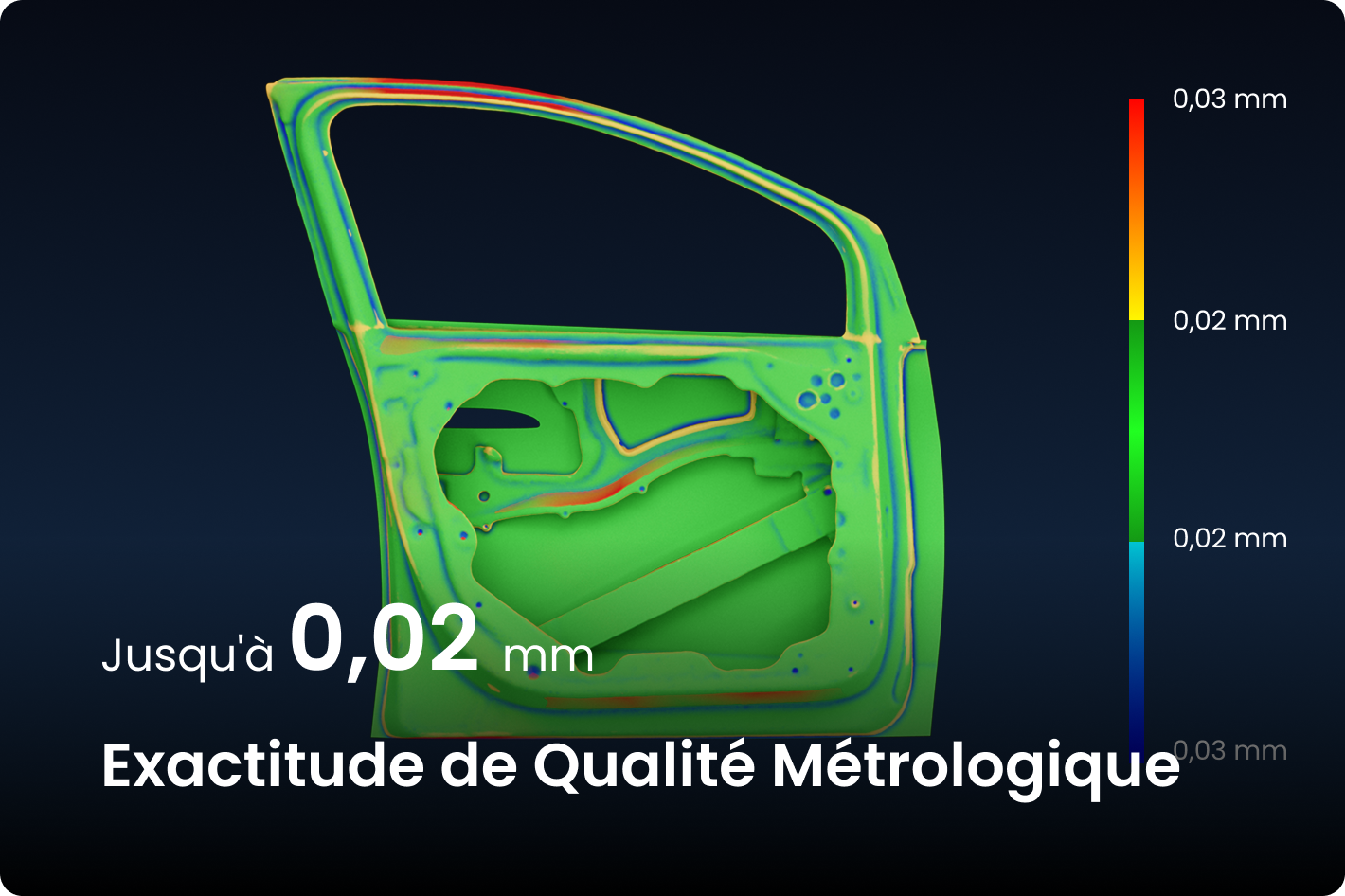

Précision de Qualité Métrologique

Obtenez des modes de qualité métrologique avec une précision allant jusqu'à 0,01 mm, une exactitude allant jusqu'à 0,03 mm, et une précision volumétrique de 0,03 mm + 0,1 mm × L(m)*.

*L est la longueur de l'objet.

La carte d’étalonnage de haute précision garantit que le MetroX maintient toujours son exactitude et sa précision.

Trois Modes de Suivi pour une Capture Ultra-Fine

Mode Caractéristiques pour des objets riches en détails, Mode Marqueur pour des objets sans caractéristiques, et Marqueurs Globaux pour une précision volumétrique accrue.

Configuration des Scans Plus Rapide

L'Édition Avancée de MetroX est livrée avec un Kit de Blocs Marqueurs. Ce kit fait gagner un temps précieux en réduisant considérablement le nombre de marqueurs nécessaires lors de la configuration des scans laser ou pour scanner des objets sans caractéristiques en mode Champ Complet. Les marqueurs sont réutilisables et peuvent être combinés librement.

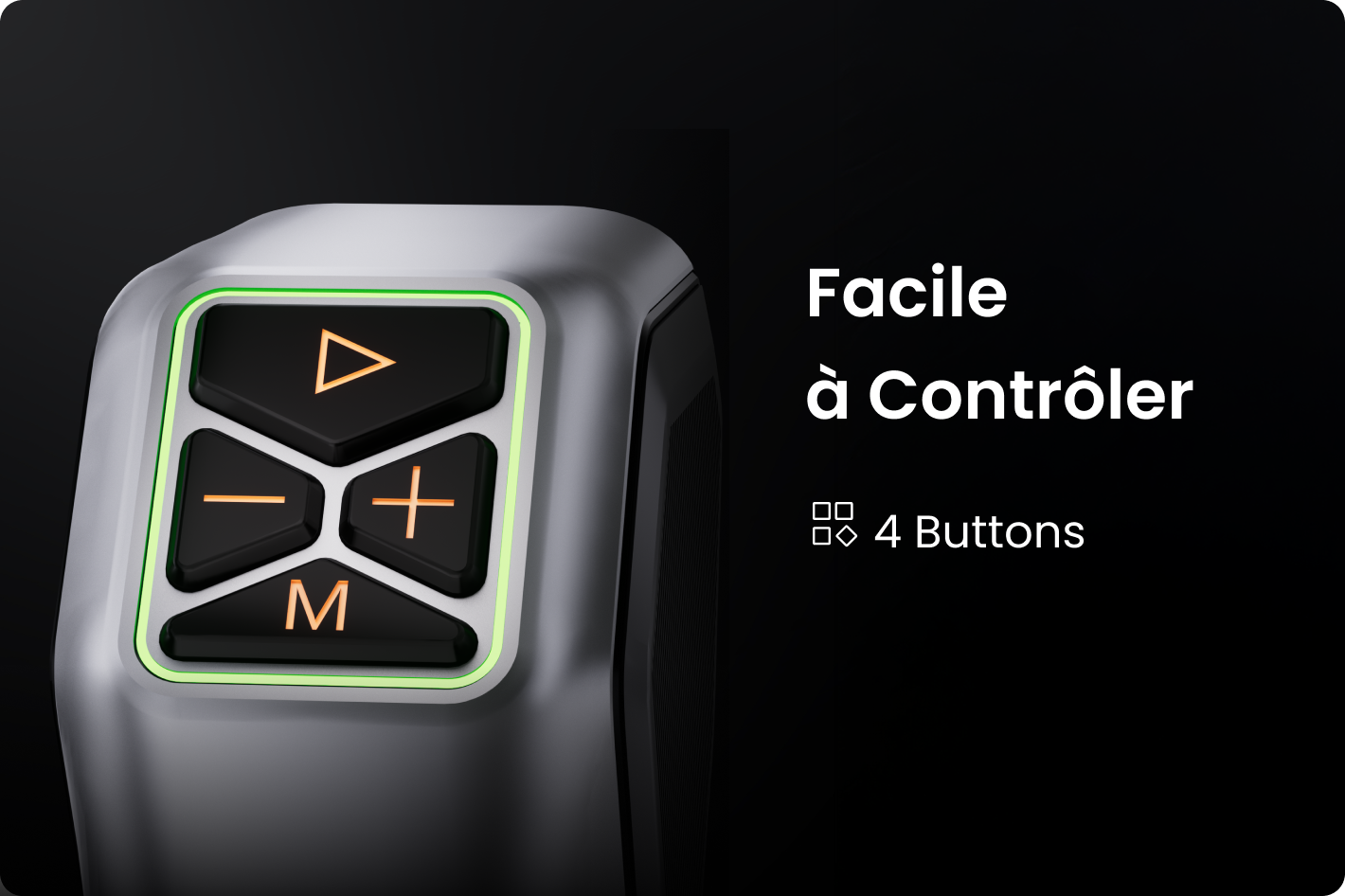

Facile à Contrôler
Contrôler facilement vos scans : démarrer/pauser, ajuster l'exposition de la caméra de profondeur et effectuez un zoom numérique à la volée grâce au système de contrôle à 4 boutons du MetroX.

Scans en Couleurs Vives
Capturer des scans avec des couleurs précises pour un réalisme accru en Mode Plateau Tournant Automatique, en utilisant la caméra RVB HD du MetroX pour une reproduction colorimétrique vive.

Logiciel de Numérisation et d'Édition Puissant

Revo Scan est un logiciel gratuit et convivial qui peut tout faire, de la création de nuages de points à la fusion, au maillage, à l'édition, à la fusion, à l'importation et à l'exportation.

Numériser
Ajustez facilement chaque paramètre de scan, de l'exactitude et de l'exposition à la distance de numérisation pour une capture optimale.

Traiter
Utilisez le mode d'édition à un clic réglable pour traiter automatiquement le scan ou le faire manuellement, avec des options complètes pour l'édition des images clés, la fusion, le maillage et le texturage.

Éditer
Sélectionnez et supprimez les données indésirables, nettoyez les données superposées et isolées, lissez, simplifiez et comblez les trous.

Fusionner
Numérisez de grands ou complexes projets par sections, puis combinez les données numérisées automatiquement ou manuellement.

Exporter
Exportez vos scans en PLY, OBJ, STL, ASC, 3MF, GLTF et FBX pour la compatibilité avec des logiciels tiers de post-traitement, comme Quicksurface, Geomagic Wrap ou Geomagic Control. Cela permet des flux de travail efficaces de scan à CAO ou une intégration facile avec des logiciels d'inspection de qualité.

Numériser
Traiter
Éditer
Fusionner
Exporter

Galerie de Modèles 3D

Explorez Davantage >

Pourquoi Choisir MetroX

"Combining hybrid multi-line blue lasers and full-field structured light, the MetroX 3D scanner is built for professional applications such as reverse engineering, quality control, additive manufacturing, and rapid prototyping, and addresses many of the pain points of traditional 3D scanners."

"In 3D printing and additive manufacturing, MetroX’s 3D data can be used to create high-quality printed prototypes or customized parts."

"MetroX has the ability to capture a wide range of subjects, from motor parts to sculptures, from metallic objects to textured 3D models."

Applications Multiples

Rétro-ingénierie

Quel que soit votre ouvrage, MetroX simplifie vos processus d'ingénierie inverse avec des modèles 3D de qualité métrologique prêts pour les processus scan-to-CAD.

Contrôle de Qualité

Avec les modèles 3D de haute qualité du MetroX, les défauts et les écarts dans le processus de fabrication peuvent être rapidement identifiés pour garantir que même les pièces ou produits complexes respectent les tolérances de conception.

Fabrication Additive

Utilisez MetroX pour créer un jumeau numérique ultra-précis de presque n'importe quel objet petit à moyen afin de reproductions 3D imprimées cohérentes.

Prototypage Rapide

Accélérez le prototypage rapide en utilisant MetroX pour capturer les dimensions exactes des objets, garantissant que le prototype répond aux exigences de conception, minimise les itérations et économise temps et ressources.

Que contient la boîte?

Édition Standard

MetroX Scanner 3D et Bracelet Poignet

Trépied et Support de Scanner

Adaptateur Secteur 2 m*

Plateau Tournant à Double Axe

Cartes d’Étalonnage

Marqueurs (6 mm)

Câble USB Type-A vers Type-C

Adaptateur USB Type-C vers Type-A

Étui de Transport

Buste de Test

Guide d'Opération Rapide

Carte de Certificat & de Garantie

Édition Standard

*L'adaptateur secteur peut varier en fonction du pays ou de la région.

Édition Avancée

Édition Standard + Kit de Blocs Marqueurs

MetroX Scanner 3D et Bracelet Poignet

Trépied et Support de Scanner

Adaptateur Secteur 2 m*

Plateau Tournant à Double Axe

Cartes d’Étalonnage

Marqueurs (6 mm)

Câble USB Type-A vers Type-C

Adaptateur USB Type-C vers Type-A

Étui de Transport

Buste de Test

Guide d'Opération Rapide

Carte de Certificat & de Garantie

Marqueur à Boule × 10 (Magnétique)

Marqueur Dôme × 10 (Magnétique)

Marqueur Pyramidale × 4 (Magnétique)

Marqueur Barre × 4

Marqueurs (6 mm)

Édition Standard + Kit de Blocs Marqueurs

*Le Kit de Blocs Marqueurs simplifie le flux de travail en rendant beaucoup plus rapide le placement des marqueurs lors de la numérisation d'objets sans caractéristiques.

Spécifications

Nom

MetroX

Systèmes d’Exploitation Compatibles

Windows 10/11 (64 bits), macOS 11.0 ou supérieur

Scanning Type

Handheld and Desktop

Calcul Intégré à Puce

Calcul de Cartes de Profondeur

Technologie

Laser bleu multi-lignes et lumière bleue à champ complet

Buttons

4

Taille d’Objet Scannable

De Petit à Moyen

Scan Extérieur

Non

Précision d'Image Unique, jusqu'à

0,01 mm

Formats de Fichier Sortie

PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

Exactitude d'Image Unique, jusqu'à

0,03 mm

Modèles 3D Prêts à l'Impression

Oui

Exactitude Volumétrique

0,03 mm + 0,1 mm × L (m)

L est la longueur de l'objet.

Distance entre Point, jusqu'à

0,05 mm

Distance de Travail

200 ~ 400 mm

Type de Connecteur

USB Type-C

Aire de Capture Unique à Distance La Plus Proche

160 × 70 mm à 200 mm

Alimentation Requise

DC 12V, 3A

Aire de Capture Unique à Distance La Plus Éloignée

320 × 215 mm à 400 mm

Source de Lumière 3D

14 Lignes Laser Croisées Bleues

7 Lignes Laser Parallèles Bleues

62 Lignes de Lumière Structurée à Champ Complet Bleue

Champ de Vision Angulaire (H x V)

43 × 33°

Dimensions (L x l x H)

209 × 88 × 44 mm

Volume de Scan Maximum

1 × 1 × 1 m

Volume de Scan Minimum

10 × 10 × 10 mm

Recalibration Utilisateur

Oui

Vitesse de Scan, jusqu'à

Laser Bleu Multi-lignes : 800 000 points/s

Lumière Bleue à Champ Complet : 7 000 000 points/s

Scan d’Objets Spéciaux

Veuillez utiliser un spray de numérisation lors de la numérisation de surfaces transparentes ou spéculaires en modes Laser Multi-Lignes.

L'utilisation d'un spray de numérisation est recommandée lors de la numérisation de surfaces transparentes, noires, spéculaires ou hautement réfléchissantes en modes Lumière Structurée à Champ Complet.

Résolution de Caméra Profondeur, jusqu'à

2 Mégapixels

Résolution de Caméra RVB

2 Mégapixels

Accessoires Supportés

Plateau Tournant à Double Axe, Kit de Blocs Marqueurs

Scan en Couleur

Uniquement en Mode Plateau Tournant Automatique

Processeur/CPU

Processeur 4 cœurs Arm, 2,0 GHz

Méthodes de Suivi

Caractéristique, Marqueur, Marqueurs Globaux

Lumière de Remplissage

12 LED Bleues

Configuration Minimale Requise pour PC(*4)

macOS

Processeur : M1 Pro/Max/UltraRAM ≥ 16 Go

Windows

Processeur : Intel i7 10e Génération 10700 ou AMD Ryzen 7 5800RAM ≥ 32 GoGPU (Optionnel) : NVIDIA GeForce RTX 3050 (8 Go)

Configuration PC Recommandée

macOS

Processeur : M2 Pro/Max/Ultra, M3 Pro/Max/UltraRAM ≥ 24 Go

Windows

Processeur : Intel i9 12e Génération ou supérieurRAM ≥ 64 GoGPU : NVIDIA RTX 4060 (8 Go) ou supérieur

Remarques :

1. La précision est à quel point les mesures répétées du même objet à un angle unique sont proches les unes des autres. L'exactitude est à quel point une valeur mesurée à un angle unique est proche de la valeur réelle (vraie). Elles ont toutes deux été acquises dans un environnement de laboratoire contrôlé. Les résultats réels peuvent varier, en fonction de l'environnement d'exploitation.

2. Conseils de Sécurité pour Laser de Classe 2M : (1) Le produit utilise un projecteur laser de classe 2M. Évitez de regarder directement à proximité ! Veuillez vous référer au document standard sur le laser de classe 2M pour plus de détails. (2) Pour éviter les dommages à la rétine, ne regardez pas directement dans le faisceau laser à travers des instruments optiques capables de le grossir (par exemple, télescopes et lentilles d'appareil photo). (3) Pour prévenir la réflexion du laser, évitez de placer des surfaces réfléchissantes comme des miroirs ou du verre sur le chemin du faisceau laser.

3. Ce produit a des lumières clignotantes, ce qui peut ne pas convenir aux personnes atteintes d'épilepsie photosensible.

4. Si vous n'êtes pas sûr de la configuration du CPU, veuillez vous assurer que le CPU a des cœurs ≥ 8, des threads ≥ 16 et une fréquence de base ≥ 2,4 GHz.
