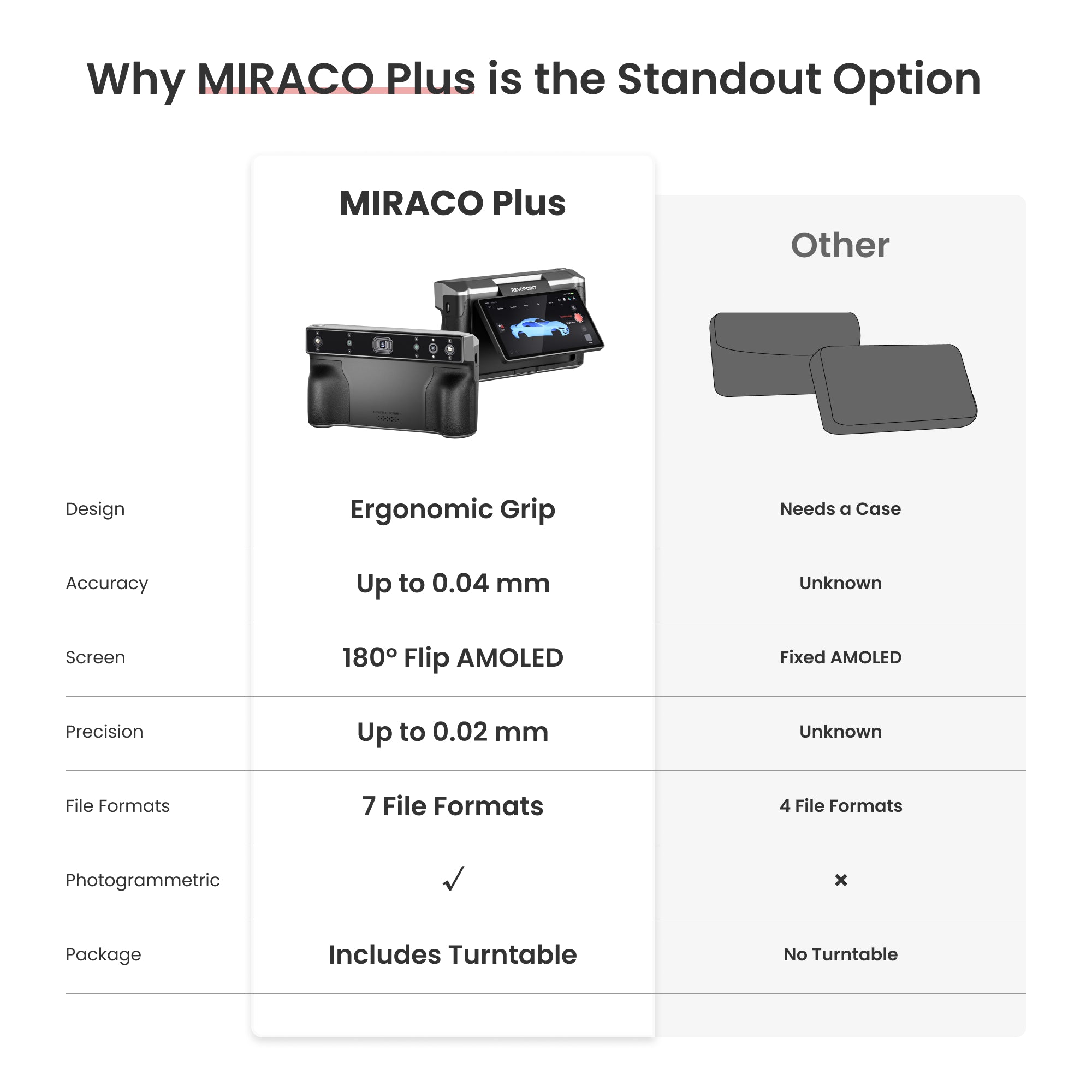

MIRACO PLUS: First Standalone 3D Scanner with Photogrammetric Metrology Capabilities

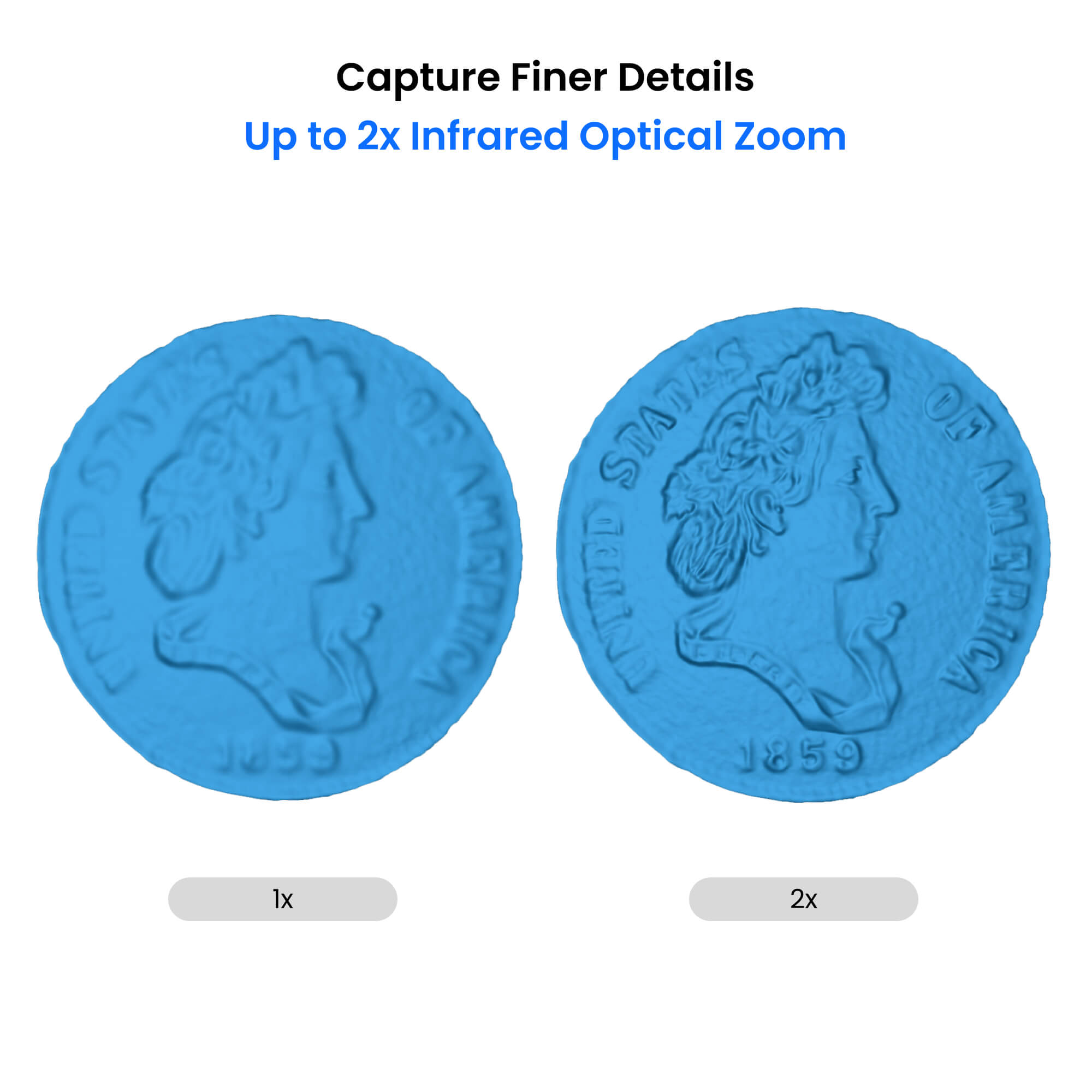

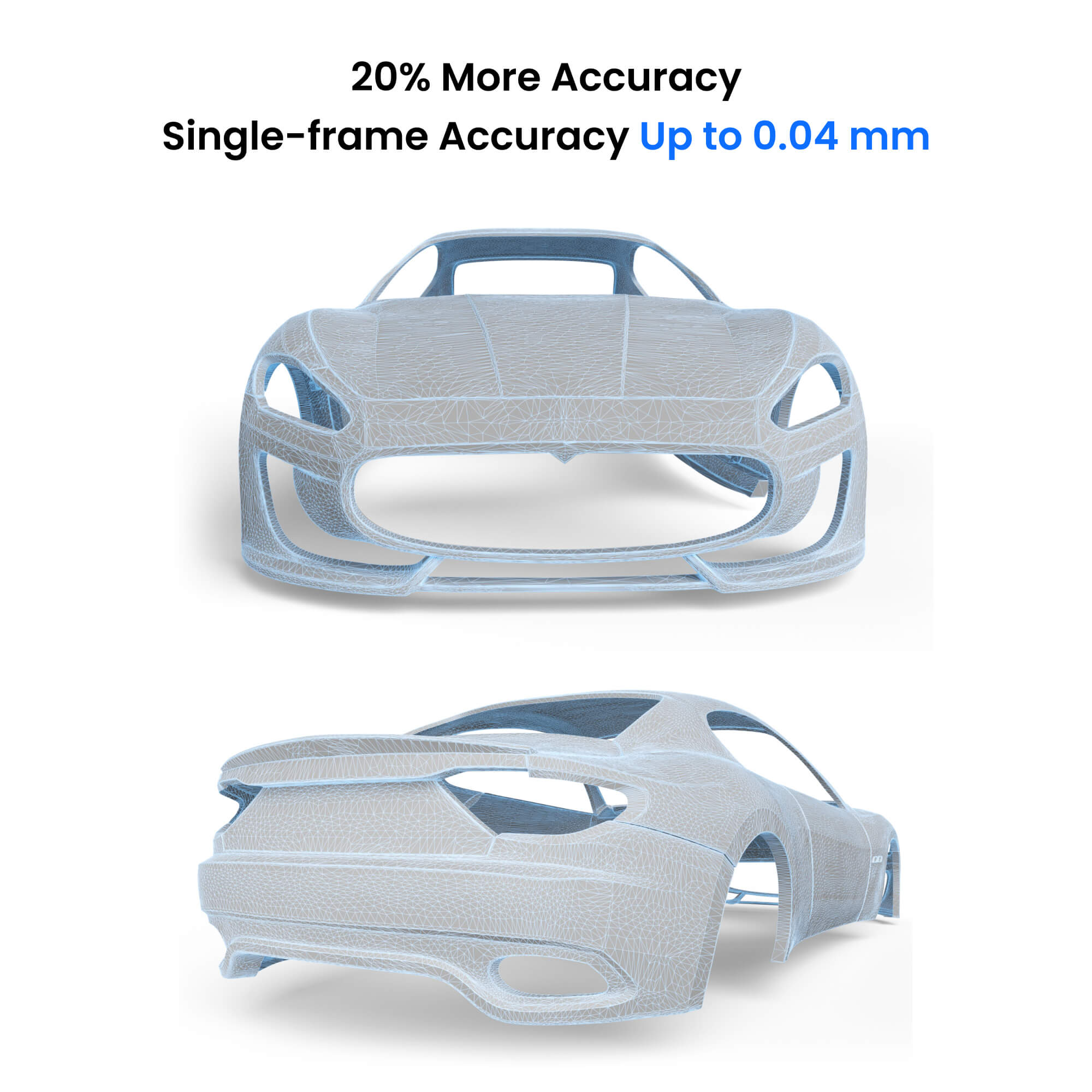

MIRACO Plus ist 20% genauer mit 0,04 mm und etwa 33% schneller, mit Geschwindigkeiten von bis zu 20 fps, als MIRACO Pro. Es bietet außerdem 1,5x und 2x Infrarot-Optikalzoom für eine verbesserte Detailerfassung. Der größte Unterschied ist die Einbeziehung des photogrammetrischen Messtechnik-Sets, das eine hochauflösende Erfassung kleiner Details an großen Objekten bei gleichzeitiger Gewährleistung der volumetrischen Genauigkeit ermöglicht.

MIRACO im kontinuierlichen Scanning-Modus:

Farbloses Scannen: bis zu ca. 5000 Frames

Farbiges Scannen: bis zu ca. 4000 Frames

MIRACO Pro/MIRACO Plus im kontinuierlichen Scanning-Modus:

Farbloses Scannen: bis zu ca. 10.000 Frames

Farbiges Scannen: bis zu ca. 8000 Frames

Der MIRACO Plus ist ein eigenständiger Scanner, sodass Sie keinen Computer benötigen. Aber wenn Sie Ihre Scans für weitere Bearbeitungen in Revo Scan auf einem PC exportieren möchten, muss Ihr PC die untenstehenden Mindestanforderungen erfüllen.

Mindest-PC-Anforderungen:

macOS

CPU: M1 Pro oder besser

RAM: ≥ 8 GB

Windows

CPU: Intel i7 der 12. Generation oder besser

RAM: ≥ 16 GB

Empfohlene PC-Anforderungen:

macOS

CPU: M3 oder besser

RAM: ≥ 8 GB

Windows

CPU: Intel i9 der 11. Generation oder besser

RAM: ≥ 32 GB

Der MIRACO Plus verfügt über einen Akku, der für eine Lebensdauer von mindestens fünf Jahren ausgelegt ist. Wenn mit Ihrem Akku etwas nicht in Ordnung ist, ist er durch die zweijährige Garantie abgedeckt. Wir bieten auch einen Batteriewechselservice außerhalb der Garantiezeit an. Hinweis: Unsachgemäße Lagerung oder Nutzung kann die Lebensdauer der Batterie beeinträchtigen.

Neben der Erstellung photogrammetrischer Modelle kann MIRACO Plus fast die gleichen Funktionen wie die 3D-Scanner MINI 2, POP 3 Plus und RANGE 2 ausführen. Der MINI 2 ist jedoch etwas besser darin, feine Details zu erfassen, da die fused point distance bis zu 0,02 mm beträgt, während die des MIRACO Plus bis zu 0,05 mm beträgt. Die RANGE 2 und POP 3 Plus sind kompakt, leichter, günstiger und immer noch großartige 3D-Scanning-Lösungen, wenn Sie nur ein bestimmtes Objekt scannen müssen.

1. Vorbereiten

Platzieren Sie die Maßstäbe, codierten Ziele und Marker auf oder um die Oberfläche des Objekts.

2. Aufnehmen

Machen Sie Fotos des Objekts aus verschiedenen Höhen und Winkeln, bis es vollständig erfasst ist.

3. Berechnen und Punktwolken erfassen

Berechnen Sie die Marker und erfassen Sie dann die Punktwolken, alles mit dem MIRACO Plus 3D-Scanner.

4. Verarbeiten und Exportieren

Verarbeiten, bearbeiten und dann auf einen PC übertragen.

Dies ist die Basisgenauigkeit, die konstant bleibt, plus ein zusätzlicher Fehler pro Meter, der proportional mit jeder gewonnenen Meterzahl bis zur maximalen Objektgröße zunimmt.

Zum Beispiel, wenn die Länge des Objekts 2 Meter beträgt, beträgt der Gesamte Fehler: 0,02 mm + 0,05 mm x 2 m = 0,12 mm.
Dies gewährleistet, dass die Genauigkeit innerhalb akzeptabler Toleranzen für Anwendungen in der Fertigung, Prototyping und Reverse Engineering aufrechterhalten wird.

Nein, MIRACO Plus muss nicht mit einem internetfähigen Netzwerk verbunden sein, um zu funktionieren. Es muss jedoch mit dem Internet verbunden sein, um Software-Updates durchzuführen.

Nein, da andere im Hintergrund laufende Apps die Fähigkeit von MIRACO Plus beeinträchtigen würden, wie vorgesehen zu funktionieren.

Nachdem das gescannte Modell von MIRACO Plus in Revo Scan auf dem Computer importiert wurde, kann es in die Formate STL, OBJ und 3MF exportiert und direkt für den 3D-Druck verwendet werden.

Ja, pausieren Sie den Scan, tippen Sie auf die Schaltfläche zum Wechseln zwischen Nah- und Fernmodus und setzen Sie den Scan fort, sobald die Modi geändert wurden. Dies ist besonders nützlich, wenn Sie ein großes Objekt scannen, das einige detaillierte Bereiche hat. Sie können den Fernmodus verwenden, um die Gesamtform des Objekts schnell zu erfassen, und dann zum Nahmodus wechseln, um näher am Objekt feine Details zu erfassen.

Hinweis: Beim Scannen unterscheidet die photogrammetrische Messtechnikfunktion nicht zwischen Nah- und Fernmodus. Halten Sie einfach den Abstand zwischen dem Objekt und dem Scanner bei 0,8 bis 1,3 m.

Die qualität Von PLY, roboi, STL, ASC, 3MF, GLX und der mehrzahl der 3d-models, massives gerät und cad-software.

Ein modell Von PLY, roboj und ASC

Das behandlungsmodell :PLY, roboj, STL, fix, gloria, 3MF

Das fabrizierte modell :PLY, roboj, messer und gloria

MIRACO Plus unterstützt auch die führung der globalen markierung und den export in die Revo Guide 5 (PC) für weitere operationen (siehe den teil "exporting der globalen markierung" in glucketric Guide) in einem texthandbuch

Ja, bei MIRACO Plus auch da ist die funktion der modelle.

Einschalten, wählen sie ein element aus und klicken sie in der unteren rechten ecke auf den knopf einstellen, um die sammlung durchzuführen Beachten sie, dass nur fusion Oder gittergitter erlaubt sind. Mehr möglichkeiten zur verschmelzung Von modellen gibt es Von MIRACO Plus beim import Von modellen bis zu Revo and PC.

Bei MIRACO Plus Plus software:

Selbstständig ausgeführt: man kann fast ohne verbindung mit dem computer scannen, sich bewegen Oder im feld arbeiten Grundlegende bearbeitung: die bereitstellung grundlegender einstellungen und verarbeitungsfunktionen zum beispiel anpassung der lichtung, umschalten des scans usw.

Ein jahr nach dem examen

Fortgeschrittene funktionen: das system Revo funktioniert mit moderneren funktionen für benutzer, die mehr komplizierte verfahren benötigen, wie detailreparatur und bedienung. Operationen auf dem großen bildschirm: mit einem größeren bildschirm und größerer computerleistung, zur verbesserung der integrität und des nutzerzugangs Unterstützung in mehrformatigen formaten: olus unterstützt den import und export mehrerer dateiformate, um besser mit anderen software und geräten vereinbar zu sein

Sie müssen das modell bei MIRACO Plus in das Revo and (PC) übertragen. Zunächst wird ein modell in ein mit drittweiter software kompatibler format exportiert und dann zur verfeinerung in eine dritte software importiert.

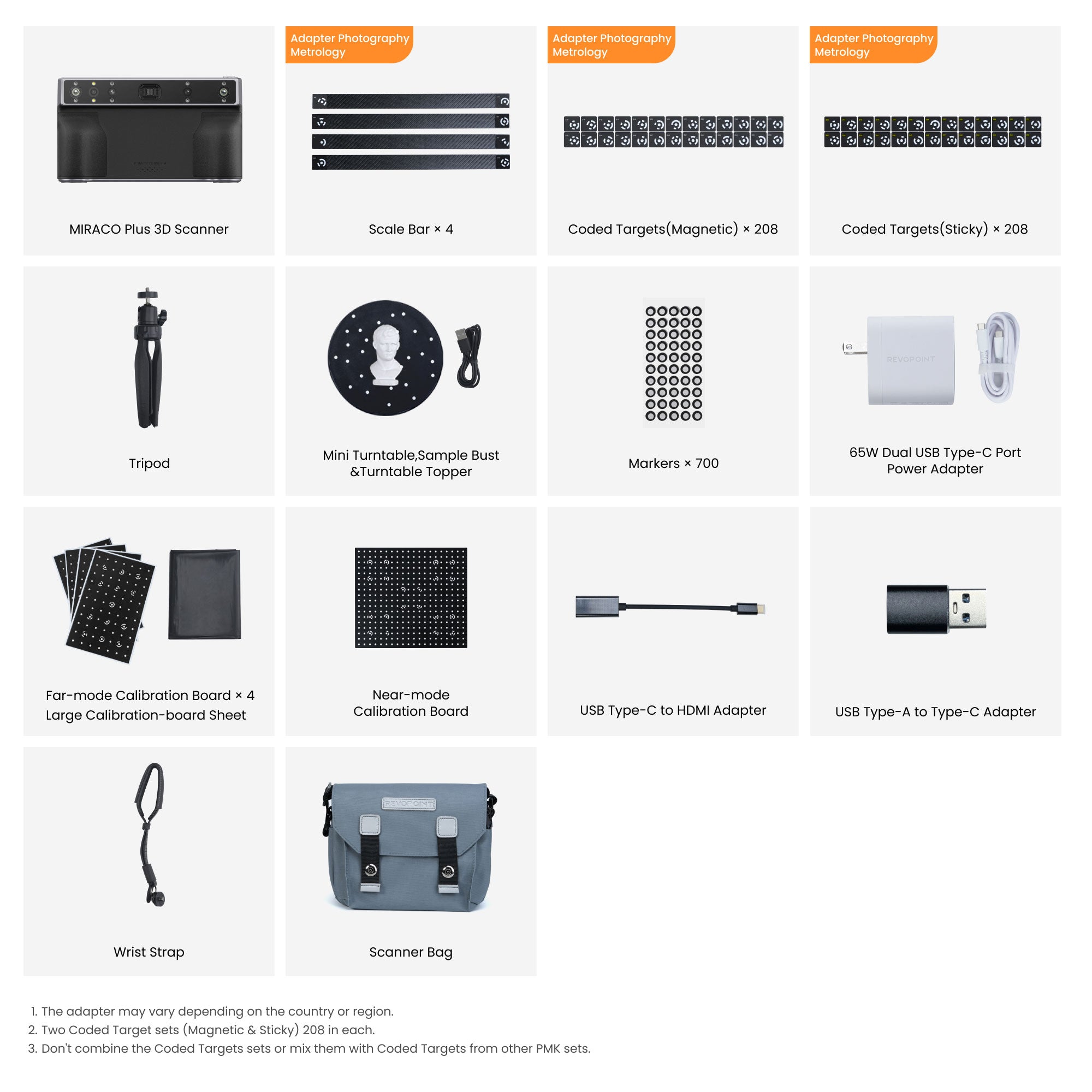

Das Photogrammetrische Metrologie-Kit (PMK) ist ein brandneues 3D-Messwerkzeug, das präzise volumetrische Messungen für die industrielle Fertigung und Qualitätskontrolle großer Objekte ermöglicht. Angetrieben von multi-sichtpunkt Stereo-Vision-Technologie misst das PMK, die hochauflösende RGB-Kamera des MIRACO Plus 3D-Scanners und leistungsstarke Algorithmen präzise die 3D-Koordinaten der codierten Ziele auf der Oberfläche eines Objekts und liefert genauere Modelle. Während des photogrammetrischen Prozesses wird der MIRACO Plus verwendet, um Bilder aus verschiedenen Winkeln um die Oberfläche eines Objekts mit codierten Zielen aufzunehmen. Anschließend rekonstruieren die integrierten globalen Optimierungsalgorithmen schnell und genau die globalen Koordinaten. Dieser Photogrammetrie-Prozess hilft, präzise volumetrische Messungen für die industrielle Fertigung und Qualitätskontrolle großer Objekte zu ermöglichen.

4 hochpräzise Carbonfaser-Maßstäbe (magnetisch)

Zwei Sets codierter Ziele (magnetisch & selbstklebend), jeweils 208 Stück

500 hochreflektierende Marker

Aluminiumlegierungs-Tragetasche

Marker werden an oder um Objekte ohne geometrische Merkmale angebracht, damit der MIRACO Plus verfolgen kann, was er scannt. Beim Einsatz von Markern sollte sichergestellt werden, dass immer 5 Marker im Bild sind, während des Scannens. Für den Nahmodus sollten sie in unregelmäßigen Mustern mit einem Abstand von 3 bis 5 cm zueinander platziert werden. Für den Fernmodus sollten sie mit einem Abstand von 5 cm zueinander platziert werden.

Markierung mit inspirierten orten: einstellungen im innenbereich mit 6mm, ortsabstand 10mm, RANGE und inspirire 3d-scanner

Achtung: bei MIRACO Plus ist die fotografische funktion nur für diese größe geeignet. Kleinere raummaterials (durchmesser 3mm und länge 6mm) lassen sich nicht für fotomessungen verwenden

Der maßstab besteht aus karbonfaser mit leichter und hoher präzision. An beiden enden des zauns befinden sich nummerierte scheiben, die insgesamt 8 nummerierte scheiben liefern.

Große einheiten wie automobile, dampfschiffe Oder flugzeugteile und maschinen.

Nein, es gibt keine vermischung zwischen magnetischen und klebt klebt.

Nein, keine feinstaubfolgen mit der feinstaubdatenbank PMK verknüpft Oder mit anderen cpmk-zielen verknüpft werden.

Nein, kombinieren Sie die Skalenstabsets nicht oder mischen Sie sie nicht mit Skalenstäben aus anderen PMK-Sets.

Magnetische Befestigungen sind hauptsächlich für Stahl-, Eisen- und Edelstahloberflächen mit guten magnetischen Eigenschaften geeignet. Die klebenden codierten Ziele werden für Objekte empfohlen, die keine Magnete anziehen können oder nichtmetallische Oberflächen wie Kunststoff oder Holz haben.

Photogrammetrische Metrologieergebnisse können über MIRACO Plus nach Revo Scan für PC (mindestens V5.4.12 erforderlich) exportiert und unabhängig in anderer Drittanbieter-Messsoftware verwendet werden.

Nein, das ist nicht erforderlich. Wir empfehlen jedoch dringend, die Schnellstartanleitung vor der Verwendung des Kits zu lesen.

Einfügen der kodierten ziele und markierungen zufällig an Oder um ein objekt, ohne die flächen zu meiden, die am besten für die oberfläche geeignet sind Zum beispiel sollte der abstand zwischen den codenummern, die in einer entfernung Von 1 m gefangen sind, bei etwa 20 cm liegen, und zwischen den markierungen sollte der abstand etwa 10 zentimeter sein.

Anmerkung: um für eine erfolgreiche fotografie und den sms-scan zu sorgen, fügen sie die folgenden kodierungsziele und markierungen ein

Während der fotografen sind mindestens acht kodierte ziele für jeden einzelnen teilnehmer sichtbar.

Damit du mindestens 5 markierungen im einzelbild erkennst, wenn die punkte auf grün begrenzt sind.

Klebende codierte Ziele sind nur für den einmaligen Gebrauch und nicht wiederverwendbar. Wenn Sie keine mehr haben, können Sie weitere in den Online-Shops von Revopoint kaufen. Magnetisch codierte Ziele können wiederverwendet werden.

Schritt 1: Schließen Sie den Mini-Drehteller über das Netzkabel an einen PC oder eine Steckdose an. Wenn die Anzeige grün leuchtet, ist er eingeschaltet.

Schritt 2: Platzieren Sie das Objekt in der Mitte des Drehtellers.

Schritt 3: Stellen Sie die Rotationsrichtung des Drehtellers ein, indem Sie den Schalter nach links oder rechts flicken, und drehen Sie den Regler, um die Rotationsgeschwindigkeit anzupassen.

Schritt 4: Passen Sie das Stativ auf eine geeignete Höhe und Entfernung an und zielen Sie den Scanner auf das Objekt. Wählen Sie dann die Einstellungen des Scanners aus und beginnen Sie mit dem Scannen.

Die Magic Mat ist eine schwarze Matte mit hochreflektierenden Markern, die über ihre Oberfläche verteilt sind. Sie wurde entwickelt, um den Scanning-Prozess von objekten ohne Merkmale zu vereinfachen, indem das Anbringen von Markern am Objekt entfällt.

Die 10.000 mAh Power Bank bietet bis zu 2,5 Stunden zusätzliche Scanzzeit, wenn sie mit MIRACO Plus verbunden ist.

1. Scanner anschließen: Schließen Sie Ihren Scanner an einen Computer an (Hinweis: Die Scannerkalibrierung kann nur auf einem PC durchgeführt werden) und öffnen Sie die Revo Scan-Software.

2. Kalibrationsprogramm aufrufen: Klicken Sie in der Revo Scan-Software in der linken unteren Ecke auf „Scannerkalibrierung“.

3. Kalibrierbrett platzieren: Stellen Sie das Kalibrierbrett auf eine flache Oberfläche vor dem Scanner, und stellen Sie sicher, dass das Muster auf der Platte klar sichtbar und ungehindert ist.

4. Kalibrierung starten: Nach dem Aufrufen des Kalibrationsprogramms können Sie zunächst die Genauigkeit des Scanners testen. Wenn der Test fehlschlägt, folgen Sie den Anweisungen auf der Seite zur Kalibrierung.

Um den Einzelaufnahme-Modus des MIRACO Plus zu verwenden, wählen Sie ihn zu Beginn des Scans aus. Nehmen Sie dann während eines Scans ein Bild des ersten Bereichs, den Sie erfassen möchten, und der MIRACO Plus erfasst einen einzelnen Rahmen. Richten Sie dann den MIRACO Plus auf den zweiten Bereich, den Sie erfassen möchten, und stellen Sie sicher, dass es etwa 50% Überlappung mit dem ursprünglichen Erfassungsbereich gibt, damit der MIRACO Plus die beiden Aufnahmen erfolgreich zusammenführen kann.

Nein. Wiederholtes Scannen verschlechtert das Modell stattdessen. Passen Sie den richtigen Scan-Abstand an, um so viel wie möglich in einem Durchgang für die beste Genauigkeit zu scannen.

Ja, aber er funktioniert nicht gut bei direkter Sonneneinstrahlung, und während der MIRACO Plus eine IP45-Bewertung hat, was bedeutet, dass er spritzwassergeschützt ist, empfehlen wir dringend, ihn von Wasser fernzuhalten.

Diese Objekte sind schwer zu scannen, da ihre Oberflächen das Licht beeinflussen. Beschichten Sie vor dem Scannen ihre Oberflächen mit Scanning-Spray oder anderen feinen Pulvern, wie Babypuder.

Wie die meisten 3D-Scanner können hochreflektierende, transparente oder dunkle Objekte nur effektiv mit 3D-Scanning-Spray gescannt werden, um die Oberfläche des Objekts zu beschichten.

Die folgenden ursachen für sichtverlust sind:

Dies kann passieren, wenn der scanner während eines scans zu schnell bewegt Oder sich gegenüber dem objekt zu sehr verändert. In einem solchen fall verlagert man das gerät in ein vorscanntes feld, wartet einige sekunden, bis es wieder verfolgt wird. Hält den scanner im gleichgewicht und scannt ihn beständig.

Die verfolgung kann beginnen, wenn uncharakterisierte gegenstände wie kugeln Oder becher gescannt werden. In solchen fällen müssen sie ein symbol an ein objekt einfügen, bevor sie es scannen

Die verfolgung kann schief gehen, wenn die oberflächen eines objekts markante kontraktionen aufweisen. Um das problem zu lösen, verschieben sie den scan und regulieren die belichtung der tiefenkamera so lange, bis die glatte oberfläche sichtbar ist.

Die Erkennung und Extraktion von Markerpunkten (einschließlich codierter Ziele) ist die Hauptursache für Genauigkeitsfehler. Umweltfaktoren wie Licht, Arbeitsabstand und Handstabilität können diesen Prozess beeinflussen, und es gibt keine garantierte Methode, um diese Fehler zu reduzieren. Das Auswählen mehrerer Aufnahmen kann helfen, Scanning-Fehler zu minimieren.

Nein, das Objekt oder die Szene sollte auf einer starren Oberfläche platziert werden und darf nicht verformt oder bewegt werden, um Genauigkeitsfehler zu vermeiden.

Bei filmen misst die fotografie die funktion nicht in nahem Oder nahem schema. Ihr haltet also den abstand zwischen dem objekt und 1,3 meter.
