Scan Laser Bleu Multiligne
Revopoint MetroY & MetroY Pro: Wireless Blue Laser 3D Scanners for Small to Medium Workpieces
5 Blue Light Scanning
Modes
Rapid Scans:
Up to 34 Cross-lines
Volumetric Accuracy:
0.02 + 0.04 mm x L (m)
Scanning Volume
Small to Medium
Fast Laser Scans:
Up to 2,000,000 Points/s
Fused Point Distance
Up to 0.05 mm
No Scanning Spray Needed
Scan Shiny or Dark Surfaces
Connectivity:
USB-C-to-PC & Wi-Fi 6
📩 Le code d'activation est envoyé par e-mail après l'achat du bundle logiciel. 📬
Free shipping for most 3D scanners, 3-5 days fast receipt. Software is non-refundable, fast digital delivery via email.
Regardez de Plus Près
5
Modes de Numérisation par Lumière Bleue
Numérisations Rapides - Jusqu'à 34 Lignes Croisées
Capturez des surfaces planes et des zones brillantes ou noires sans utiliser de spray pour scanner.
Capture des Détails - Jusqu'à 15 Lignes Parallèles
Capturez les bords et les surfaces complexes.
Scan des Trous - Mode Ligne Unique
Capturez parfaitement les trous profonds, les crevasses et les grilles.
Lumière Structurée Bleue à 62 Lignes en Champ Complet (Pro uniquement)
Numérisez des pièces riches en caractéristiques sans marqueur à une vitesse allant jusqu'à 7 000 000 points/s.
Mode Plateau Tournant Automatique (Pro uniquement)
Créez des modèles ultra-précis en un clic en utilisant le MetroY Pro, Revo Metro et le plateau tournant bi-axe pour automatiser le scan.

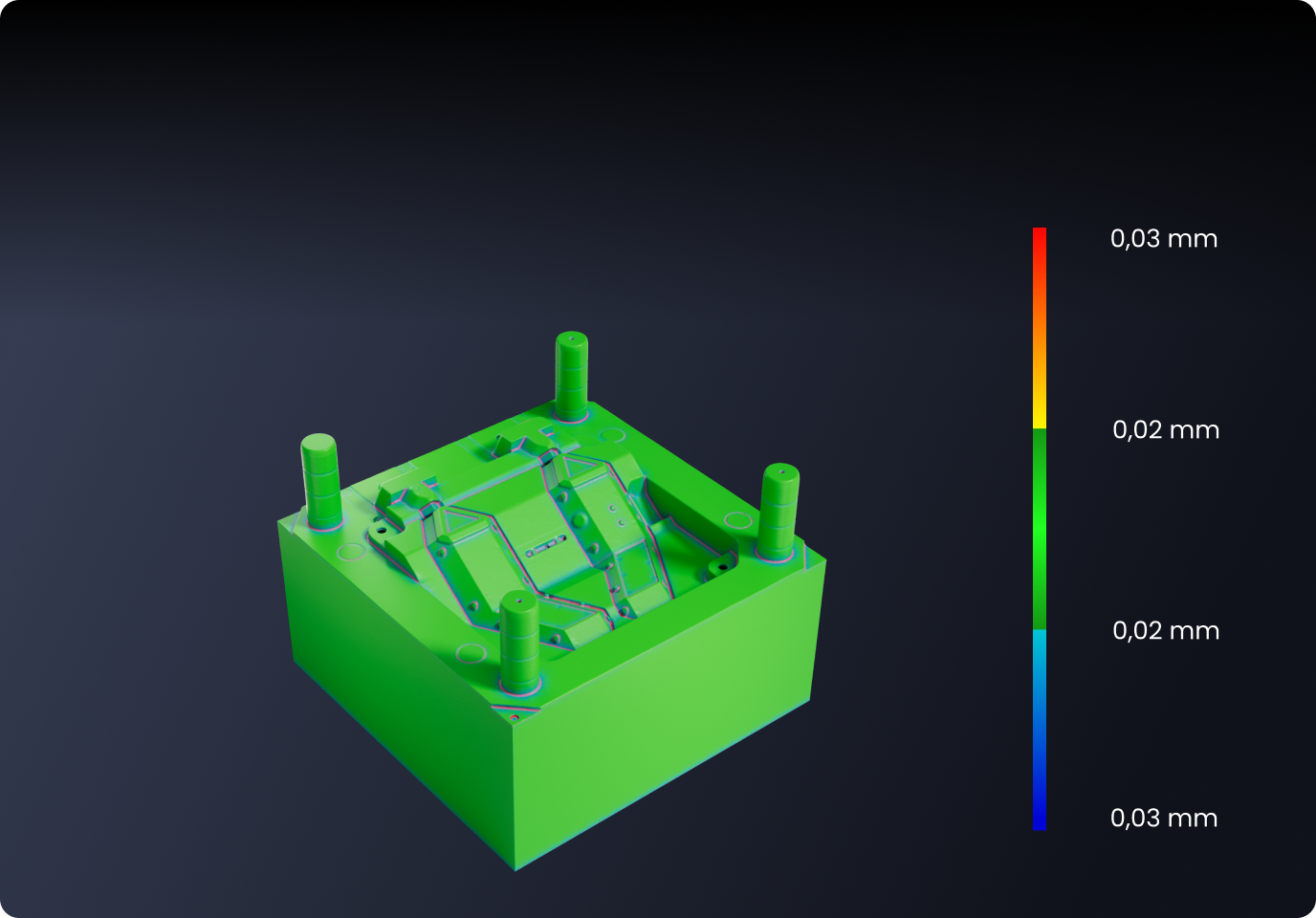

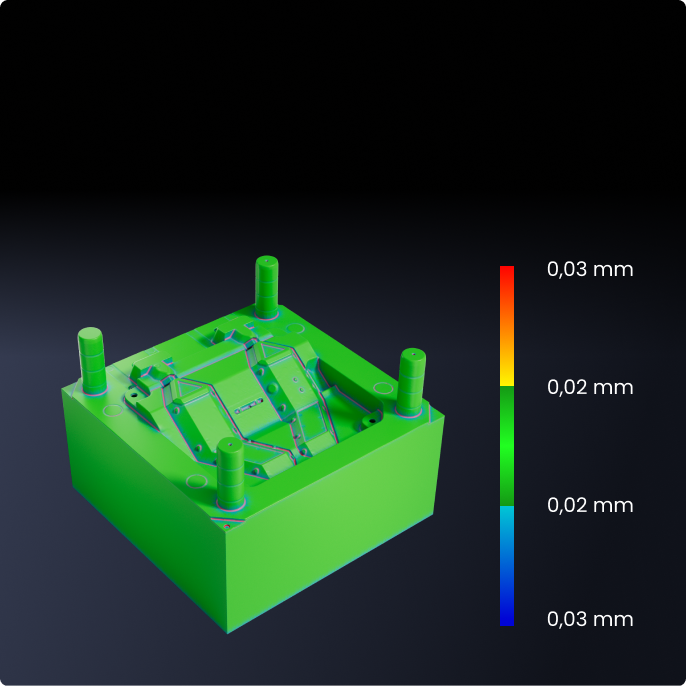

Précision Inégalée
Exactitude volumétrique : 0,02 + 0,04 mm × L (m)
Distance de point fusionnée : Jusqu'à 0,05 mm
Numérisations Laser Rapides
Jusqu'à 2 000 000 points/s
Aucun Spray de Numérisation Nécessaire
Numérisez les surfaces brillantes ou sombres
Diffusion des Scans PC-vers-Mobile
Libérez votre scanner 3D et déplacez-vous librement grâce au Wi-Fi du MetroY et à Revo Mirror pour diffuser vos scans.
Revo Measure - Des Scans 3D à la Mesure 3D
Importez directement dans Revo Measure les modèles créés dans Revo Metro. Évaluez leur forme, leurs dimensions et leur qualité en comparant les données de nuage de points ou de maillage aux modèles CAO ou aux dessins.
Revo Design - Des Scans aux CAO
Intègre des outils puissants d'édition de maillage, de modélisation freeform et paramétrique, et des flux de travail scan-vers-CAO. Idéal pour la rétro-ingénierie, le développement de produits et le design industriel.
Surveillance de la Température en Temps Réel
Des capteurs de température surveillent et affichent la température du scanner en temps réel pour aider à maintenir la précision.
Caméra RVB HD
Créez des modèles 3D éclatants
Capturé avec MetroY & MetroY Pro
En savoir plus >
Contenu de la Boîte
MetroY
MetroY Scanner 3D
Câble USB Type-C vers Type-C
Adaptateur secteur*
Marqueurs
Carte d'Étalonnage
Étui de transport
MetroY Pro
MetroY Pro Scanner 3D
Câble USB Type-C vers Type-C
Adaptateur secteur*
Marqueurs
Carte d'Étalonnage
Étui de transport
Trépied
Plateau Tournant à Double Axe
Buste de Test
Kit mobile (3ème génération)
Remarques:
L'adaptateur secteur peut varier en fonction du pays ou de la région.
Avis sur YouTube
MetroY vs. MetroY Pro
|
Name
|
MetroY
|
MetroY Pro
|
|
Scanning Type
|
Handheld
|
Handheld and Desktop
|
|
Technology
|
Multi-line Laser Scan
|
Multi-line Laser Scan and Full-field
Structured Light Scan
|
|
Scannable Object Size
|
Small to Medium
|
Small to Medium
|
|
Single-frame Precision, up to
|
0.01 mm
|
0.01 mm
|
|
Single-frame Accuracy, up to
|
0.02 mm
|
0.02 mm
|
|
Volumetric Accuracy
|
0.02 mm + 0.04 mm × L (m),
L is the length of the object.
|
0.02 mm + 0.04 mm × L (m),
L is the length of the object.
|
|
Fused Point Distance, up to
|
0.05 mm
|
0.05 mm
|
|
Working Distance
|
200 ~ 400 mm
|
200 ~ 400 mm
|
|
Single Capture Area at Nearest Distance
|
123 × 130 mm at 200 mm
|
152 × 138 mm at 200 mm
|
|
Single Capture Area at Furthest Distance
|
290 × 260 mm at 400 mm
|
332 × 276 mm at 400 mm
|
|
Angular Field of View (H x V)
|
43 × 33°
|
49 × 38°
|
|
Minimum Scan Volume
|
10 × 10 × 10 mm
|
10 × 10 × 10 mm
|
|
Maximum Scan Volume
|
1 × 1 × 1 m
|
1 × 1 × 1 m
|
|
Scanning Speed, up to
|
Multi-line Laser Scan:
1, 500, 000 Points/s
|
Multi-line Laser Scan: 2,000,000 Points/s
Full-field Structured Light Scan:
7,000,000 Points/s
|
|
RGB Camera Resolution
|
2 Megapixels
|
2 Megapixels
|
|
Color Scanning
|
No
|
Only in Auto Turntable Mode
|
|
Tracking Methods
|
Marker, Global Marker
|
Marker, Global Marker, Feature
|
|
Outdoor Scanning
|
No
|
No
|
|
3D Light Source
|
30 Blue Cross Laser Lines
15 Blue Parallel Laser Lines
1 Blue Single Laser Line
|
34 Blue Cross Laser Lines
15 Blue Parallel Laser Lines
1 Blue Single Laser Line
62 Line Blue Full-field Structured Light
|
|
Fill Lights
|
12 Blue LEDs
|
12 Blue LEDs
|
|
CPU
|
4 core ARM, 2.0 GHz
|
4 core ARM, 2.0 GHz
|
|
Built-in Chip Computing
|
Depth Computing
|
Depth Computing
|
|
Buttons
|
4
|
4
|
|
Minimum PC Requirements
|
macOS
CPU: M3 Pro/M4
RAM ≥ 18GB
Windows
CPU: Intel i7 13th Gen or AMD Ryzen 7 5800
RAM ≥ 32GB
GPU: NVIDIA GeForce RTX 3060 (8GB)
Note:
① If you're unsure about the CPU configuration, please ensure that the CPU has cores≥8, threads≥16, and a base frequency ≥2.4GHz.
② Only in Laser Line Scanning modes, a dedicated graphics card is required for acceleration. AMD and MAC GPUs do not currently support acceleration.
|
macOS
CPU: M3 Pro/M4
RAM ≥ 18GB
Windows
CPU: Intel i7 13th Gen or AMD Ryzen 7 5800
RAM ≥ 32GB
GPU: NVIDIA GeForce RTX 3060 (8GB)
Note:
①If you're unsure about the CPU configuration, please ensure that the CPU has cores≥8, threads≥16, and a base frequency ≥2.4GHz.
② Only in Laser Line Scanning modes, a dedicated graphics card is required for acceleration. AMD and MAC GPUs do not currently support acceleration.
|
|
Recommended PC Requirements
|
macOS
CPU: M4 Pro or better
RAM ≥ 24GB
Windows
CPU: Intel i9 12th Gen or better
RAM ≥ 64GB
GPU: NVIDIA RTX 4060 (8 GB) or better
|
macOS
CPU: M4 Pro or better
RAM ≥ 24GB
Windows
CPU: Intel i9 12th Gen or better
RAM ≥ 64GB
GPU: NVIDIA RTX 4060 (8 GB) or better
|
|
Compatible Operating Systems
|
Windows 10/11 (64-bit), macOS 11.0(coming soon) or better
|
Windows 10/11 (64-bit), macOS 11.0(coming soon) or better
|
|
Output File Formats
|
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
|
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
|
|
Ready to Print 3D Models
|
✔
|
✔
|
|
Wi-Fi
|
6
|
6
|
|
Connector Type
|
USB Type-C to Type-C
|
USB Type-C to Type-C
|
|
Power Requirements
|
DC 12V, 3A
|
DC 12V, 3A
|
|
Scanner Weight
|
447 g
|
450 g
|
|
Dimensions (L x W x H)
|
211 × 94 × 47 mm
|
211 × 94 × 47 mm
|
|
Special Object Scanning
|
Please use scanning spray when scanning
transparent or specular surfaces.
|
Please use scanning spray when scanning
transparent or specular surfaces.
|
|
User Recalibration
|
Yes
|
Yes
|
|
Supported Accessories
|
Marker Block Kit, Mobile Kit (3rd Gen)
|
Marker Block Kit, Mobile Kit (3rd Gen)，Dual-axis Turntable
|
|
Notes
|
1. Precision is how close repeated measurements of the same object at a single angle are to each other. Accuracy is how close a measured value at a single angle is to the actual (true) value. They were both acquired in a controlled lab environment. Actual results might vary, subject to the operation environment.
2. Class 1 Laser Safety Tips:
1) The product uses a Class 1 laser projector. Avoid looking directly at it at close range! Please refer to the Class 1 laser standard document for details.
2) To prevent laser reflection, avoid placing reflective surfaces like mirrors or glass in the path of the laser beam.
3. This product has flashing lights, which may not be suitable for people with photosensitive epilepsy.
4. If you're unsure about the CPU configuration, please ensure that the CPU has cores≥8, threads≥16, and a base frequency ≥2.4GHz.
|
1. Precision is how close repeated measurements of the same object at a single angle are to each other. Accuracy is how close a measured value at a single angle is to the actual (true) value. They were both acquired in a controlled lab environment. Actual results might vary, subject to the operation environment.
2. Class 2M Laser Safety Tips:
(1) The product uses a Class 2M laser projector. Avoid looking directly at it at close range! Please refer to the Class 2M laser standard document for details.
(2) To avoid retina damage, don't look directly into the laser beam through optical instruments capable of magnifying it (e.g., telescopes, and camera lenses).
(3) To prevent laser reflection, avoid placing reflective surfaces like mirrors or glass in the path of the laser beam.
3. This product has flashing lights, which may not be suitable for people with photosensitive epilepsy.
4. If you're unsure about the CPU configuration, please ensure that the CPU has cores≥8, threads≥16, and a base frequency ≥2.4GHz.
|
FAQ
Quelle technologie utilisent les MetroY et MetroY Pro ?
Le MetroY utilise des lasers bleus multi-lignes pour effectuer les numérisations. Le MetroY Pro utilise des lasers bleus multi-lignes ou une lumière structurée bleue en champ complet pour effectuer les numérisations.
Quelle est la taille de numérisation recommandée pour le MetroY / MetroY Pro ?
La taille de numérisation recommandée varie de 10 × 10 × 10 mm à 1 × 1 × 1 m, couvrant des pièces minuscules jusqu'à des composants industriels de taille moyenne.
Le MetroY / MetroY Pro dispose-t-il d'une batterie intégrée ?
Non, le MetroY / MetroY Pro nécessite l'adaptateur d'alimentation fourni ou une batterie externe pour alimenter le scanner.
Le MetroY / MetroY Pro dispose-t-il d'un système de refroidissement pour maintenir la précision lors de numérisations prolongées ?
Oui, les ventilateurs du MetroY / MetroY Pro dissipent la chaleur, maintenant sa température stable. Le capteur d'image et le CPU possèdent des capteurs de température en temps réel pour compenser les dérives mineures et garantir la précision.
Les numérisations multiples d'une même surface sont-elles plus précises qu'une seule numérisation ?
Lors de l'utilisation des modes de numérisation laser, il est essentiel de numériser plusieurs fois la même surface, car le fait de scanner plusieurs fois sous différents angles aide à obtenir un modèle de meilleure qualité, ce qui se traduit par un modèle de couleur verte.
Peut-on utiliser le MetroY / MetroY Pro pour numériser des visages ou des corps humains dans l'un des modes disponibles ?
Il n'est pas conseillé de numériser le visage dans aucun mode, car l'exposition directe des yeux au laser présente un risque. Cependant, la numérisation d'autres parties du corps (à l'exclusion du visage) à une distance de travail normale est considérée comme sûre. Le logiciel propose une indication de distance en temps réel pour vous y aider.
Pour numériser des visages ou des corps, le Revopoint MIRACO Pro, le POP 3 Plus ou le RANGE 2 constituent les meilleures options.
Puis-je changer de mode de numérisation pendant un scan ?
Oui, mais uniquement dans le même mode de suivi. Pour ce faire, cliquez sur le bouton Terminer, sélectionnez "Continuer", changez de mode et reprenez la numérisation. Pour les objets complexes ou de grande taille, utilisez différents modes de numérisation pour capturer les données de diverses sections, puis fusionnez-les avec le logiciel Revo Metro pour obtenir un modèle 3D plus précis.
Quelle est la différence entre le MetroY et le MetroY Pro ?
(1) Technologie : Le MetroY utilise la technologie laser multi-lignes ; le MetroY Pro utilise la technologie laser multi-lignes et la lumière structurée bleue en champ entier.
(2) Modes de numérisation : Le MetroY prend en charge trois modes de numérisation laser multi-lignes manuelle : 30 lignes laser croisées, 15 lignes laser parallèles et un mode ligne laser unique. Le MetroY Pro prend en charge cinq modes de numérisation : 34 lignes laser croisées, 15 lignes laser parallèles, un mode ligne laser unique, ainsi qu'un mode lumière structurée en champ entier manuel et un mode de numérisation par plateau tournant automatique.
(3) Vitesse de numérisation : La numérisation laser multi-lignes du MetroY prend en charge jusqu'à 1 500 000 points par seconde. La numérisation laser multi-lignes du MetroY Pro peut atteindre jusqu'à 2 000 000 points par seconde, et sa numérisation par lumière structurée en champ entier prend en charge jusqu'à 7 000 000 points par seconde.
Quelle est la différence entre le MetroX et le MetroY Pro ?
(1) Modes de numérisation : Le MetroX prend en charge 4 modes de numérisation, dont 2 modes laser multi-lignes manuels (mode 14 lignes laser croisées et mode 7 lignes laser parallèles), 1 mode lumière structurée en champ entier manuel et 1 mode plateau tournant automatique. Le MetroY Pro prend en charge 5 modes de numérisation, dont 3 modes laser multi-lignes manuels (mode 34 lignes laser croisées, mode 15 lignes laser parallèles et mode ligne laser unique), 1 mode lumière structurée en champ entier manuel et 1 mode plateau tournant automatique.
(2) Vitesse de numérisation : Le MetroX offre une vitesse maximale de 800 000 points/seconde en mode laser multi-lignes et 7 000 000 points/seconde en mode lumière structurée en champ entier. Le MetroY Pro atteint quant à lui 2 000 000 points/seconde en mode laser multi-lignes et 7 000 000 points/seconde en mode lumière structurée en champ entier.
(3) Méthode de connexion : Le MetroX dispose uniquement d'une connexion USB. Le MetroY Pro peut se connecter via USB et Wi-Fi, et peut être alimenté par une batterie externe.
Dois-je utiliser des marqueurs pendant les numérisations ?
Les marqueurs sont essentiels en mode numérisation laser. Disposez les points de repère selon un motif irrégulier. Maintenez toujours au moins cinq points visibles dans le cadre pendant la numérisation. Pour une précision optimale, fixez les marqueurs sur des surfaces planes plutôt que courbes. Évitez également d'utiliser des supports mous ou des tissus avec les marqueurs.
Dois-je acheter le logiciel séparément ?
Non, le MetroY / MetroY Pro inclut gratuitement le logiciel Revo Metro. Compatible avec Windows et macOS, il permet de numériser, éditer, fusionner et importer/exporter des modèles hors ligne.
Quels formats Revo Metro peut-il exporter ?
Revo Metro peut exporter vos modèles aux formats PLY, OBJ, STL, ASC, 3MF, GLTF et FBX pour une compatibilité avec la plupart des logiciels de modélisation 3D, d'impression 3D et de CAO.
Modèle nuage de points : PLY, OBJ, ASC
Modèle maillé : PLY, OBJ, STL, FBX, GLTF, 3MF
Modèle texturé : PLY, OBJ, FBX, GLTF
Qu'est-ce qu'un scanner industriel de modèles et d'objets 3D ?
Un scanner industriel de modèles et d'objets 3D est un dispositif de haute précision utilisé pour capturer des modèles numériques 3D détaillés de pièces physiques pour la fabrication, l'inspection et le développement de produits. Ces scanners sont couramment appliqués dans la rétro-ingénierie, l'inspection de qualité et les flux de travail de conception industrielle, où une capture géométrique cohérente et des données de scan fiables sont requises. Les scanners 3D industriels utilisent généralement des systèmes optiques avancés, une calibration stable et des logiciels dédiés pour soutenir une modélisation précise et des processus CAD ou d'inspection en aval.
Comment la série MetroY fonctionne-t-elle en tant que scanner 3D industriel ?
La série MetroY fonctionne en tant que scanner 3D industriel en utilisant la technologie de laser bleu à lignes multiples pour capturer des données de nuages de points haute densité à partir de pièces de travail petites à moyennes. Ses modes laser à ligne croisée, à ligne parallèle et à ligne unique permettent aux utilisateurs de gérer une géométrie complexe, des détails fins et des caractéristiques profondes avec un suivi stable. Le MetroY Pro étend encore les capacités industrielles avec le scan de lumière structurée bleue en champ complet et le mode de plateau tournant automatique, soutenant une capture efficace de données pour l'inspection, la rétro-ingénierie et les flux de travail scan à CAD.
Le scanner 3D industriel MetroY nécessite-t-il un PC pour fonctionner ?
Les MetroY et MetroY Pro requièrent un PC pour le traitement et la visualisation des données, les données de scan étant diffusées en temps réel via USB ou Wi-Fi. Cette configuration permet aux utilisateurs de tirer parti de la puissance de calcul du PC pour gérer des nuages de points denses, le traitement des modèles et l'exportation vers des formats compatibles CAD tels que STL, OBJ ou PLY. Associé à Revo Metro et à des logiciels de mesure ou de conception optionnels, le MetroY s'intègre parfaitement dans les flux de travail de scan et d'ingénierie industriels.
