Aperçu
Conçu pour Capturer Plus
Des géométries complexes aux surfaces difficiles à numériser, les trois
modes de scan laser bleu de la série MetroY vous fournissent les outils nécessaires pour obtenir des résultats optimaux.
Capturez facilement des surfaces planes, brillantes ou noires sans spray de numérisation.
Le mode laser bleu à lignes croisées du MetroY scanne jusqu'à 2 millions de points
par seconde pour des résultats rapides et précis.
Capturez encore plus avec le MetroY Pro
Avec deux modes de lumière structurée bleue plein champ, le MetroY Pro offre une flexibilité de numérisation inégalée.
Numérisez des pièces complexes sans marqueurs en quelques secondes avec 62 lignes de lumière bleue structurée, générant des nuages de points à 7 millions de points par seconde pour des données 3D rapides et précises.
Numérisez plus intelligemment : 5 modes pour tous les défis
Gérez efficacement les géométries et surfaces complexes grâce aux 5 modes de numérisation du MetroY Pro. Sa matrice laser à lignes bleues avancée prend en charge les modes Lignes croisées, Lignes parallèles et Laser ligne unique, tandis que son projecteur de lumière bleue permet des numérisations rapides en mode manuel (champ complet) et un mode plateau tournant automatique ultra-détaillé.

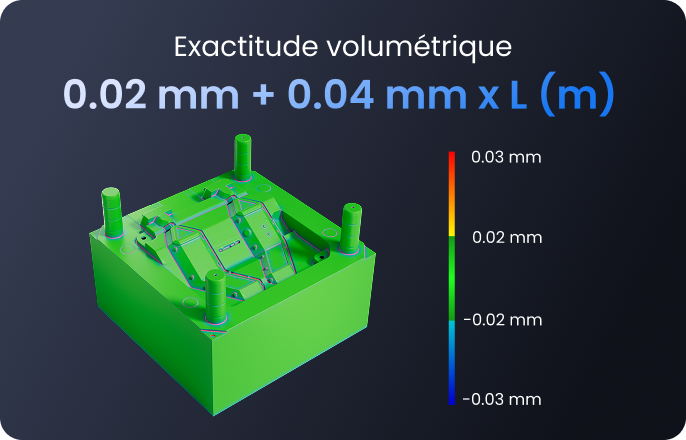

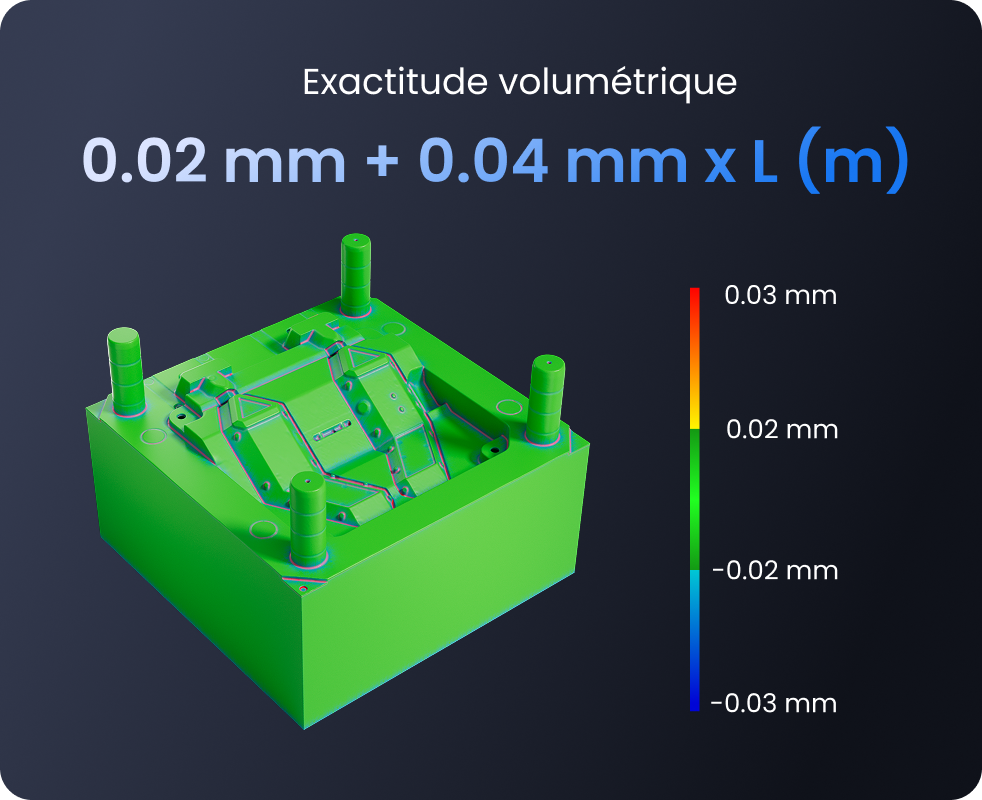

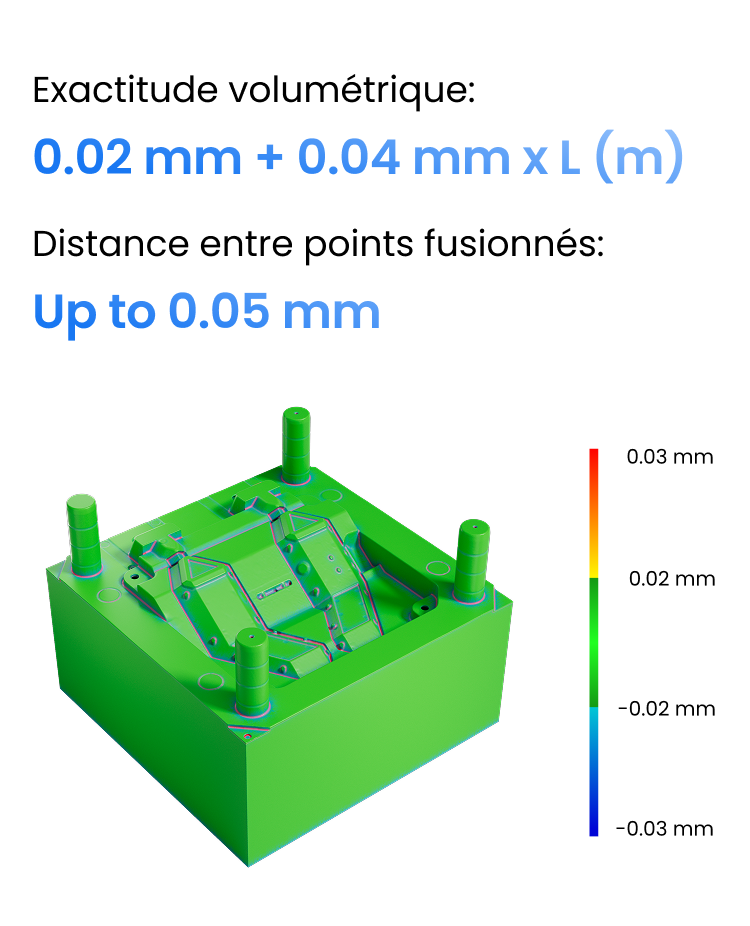

Précision Inégalée
Captez chaque détail géométrique complexe pour créer des modèles 3D précis, prêts pour la métrologie ou la transformation scan-vers-CAO en rétro-ingénierie.
Numérisez avec Flexibilité
Numérisation sans fil
Débarrassez-vous des câbles et scannez en toute liberté. Le MetroY transmet vos scans en temps réel via Wi-Fi 6, en utilisant la puissance de votre PC pour le traitement tout en affichant un retour visuel en direct via Revo Mirror sur votre appareil ou écran. Identifiez rapidement les angles morts ou les lacunes de données tout en déplaçant le scanner autour de votre pièce.
Couleurs Réelles, Résultats Réels
Capturez des textures de surface détaillées pour une visualisation 3D réaliste et vibrante grâce à la caméra RVB HD du MetroY Pro. Ses données s'intègrent à Revo Measure, permettant des mesures précises et la génération de rapports professionnels clairs.
Avec le MetroY Pro, profitez d'une numérisation couleur améliorée en mode Plateau Tournant Automatique pour un alignement parfait des textures et des résultats nets et précis.
Surveillance de la température en temps réel
Pour maintenir une précision de numérisation 3D élevée, la série MetroY intègre des capteurs de température haute sensibilité qui surveillent les fluctuations et affichent la température du scanner en temps réel. Cette fonction garantit un fonctionnement optimal et prévient les dérives de précision liées à la température.
Revo Metro - Logiciel de Scan Gratuit
Créez intuitivement des modèles 3D en 4 étapes simples avec le logiciel Revo Metro, puissant et gratuit.
Fonctionne sur : Windows, macOS
Formats de sortie : PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Paramètres granulaires pour un contrôle total du processus et une capture optimale du nuage de points. Assurez-vous d'un scan parfait avec la surveillance en temps réel du nuage de points pour vérifier si vous avez capturé suffisamment de données.
Simplifiez la conversion des données de scan 3D en CAO avec Revo Design. Doté d'outils puissants pour l'édition de maillage, la modélisation libre et paramétrique, et les workflows de conversion scan-vers-CAO, Revo Design est parfait pour la rétro-ingénierie, le développement de produits et le design industriel.
Les modèles créés dans Revo Scan peuvent être directement importés dans Revo Measure. Revo Measure est un logiciel de métrologie 3D professionnel qui évalue la forme, les dimensions et la qualité en comparant les données de nuage de points ou de maillage aux modèles CAO ou aux dessins. Une intégration transparente en un clic avec Revo Scan garantit un flux de travail de contrôle qualité fluide et efficace.
Capturé avec MetroY & MetroY Pro
En savoir plus >
Applications Multiples
Rétro-Ingénierie
Capturez des géométries détaillées pour une rétro-ingénierie haute précision avec le MetroY, offrant une exactitude allant jusqu'à 0,02 mm et des modes laser multilignes pour ne manquer aucun détail crucial. Exportez vos scans vers Revo Design pour une conversion rapide scan-vers-CAO.
Prototypage Rapide
Assurez-vous que votre prototype respecte les exigences de conception, réduisez les itérations et économisez temps et ressources avec le MetroY. Capturez des données dimensionnelles précises pour garantir un processus de développement fluide.
Contrôle Qualité
Numérisez rapidement même les pièces complexes et vérifiez leur conformité avec le MetroY et le logiciel de métrologie Revo Measure, permettant une identification immédiate des défauts.
Fabrication Additive
Que ce soit pour la reproduction, la réparation ou la reconception, le MetroY vous permet de créer un double numérique précis de tout objet de petite à moyenne taille.
Pourquoi Choisir le MetroY ?
"Engineered for precision and versatility, the Revopoint MetroY offers a flexible solution to the capture of small to medium-sized objects. Its industrial-grade blue laser technology provides high-accuracy scanning, making it perfect for applications in design, engineering, and 3D printing."
"For users who require the precision and flexibility needed in professional and industrial environments, Revopoint offers the MetroY series, comprising the MetroY and MetroY Pro."
Avis sur YouTube
MetroY vs. MetroY Pro
|
Name
|
MetroY
|
MetroY Pro
|
|
Scanning Type
|
Handheld
|
Handheld and Desktop
|
|
Technology
|
Multi-line Laser Scan
|
Multi-line Laser Scan and Full-field
Structured Light Scan
|
|
Scannable Object Size
|
Small to Medium
|
Small to Medium
|
|
Single-frame Precision, up to
|
0.01 mm
|
0.01 mm
|
|
Single-frame Accuracy, up to
|
0.02 mm
|
0.02 mm
|
|
Volumetric Accuracy
|
0.02 mm + 0.04 mm × L (m),
L is the length of the object.
|
0.02 mm + 0.04 mm × L (m),
L is the length of the object.
|
|
Fused Point Distance, up to
|
0.05 mm
|
0.05 mm
|
|
Working Distance
|
200 ~ 400 mm
|
200 ~ 400 mm
|
|
Single Capture Area at Nearest Distance
|
123 × 130 mm at 200 mm
|
152 × 138 mm at 200 mm
|
|
Single Capture Area at Furthest Distance
|
290 × 260 mm at 400 mm
|
332 × 276 mm at 400 mm
|
|
Angular Field of View (H x V)
|
43 × 33°
|
49 × 38°
|
|
Minimum Scan Volume
|
10 × 10 × 10 mm
|
10 × 10 × 10 mm
|
|
Maximum Scan Volume
|
1 × 1 × 1 m
|
1 × 1 × 1 m
|
|
Scanning Speed, up to
|
Multi-line Laser Scan:
1, 500, 000 Points/s
|
Multi-line Laser Scan: 2,000,000 Points/s
Full-field Structured Light Scan:
7,000,000 Points/s
|
|
RGB Camera Resolution
|
2 Megapixels
|
2 Megapixels
|
|
Color Scanning
|
No
|
Only in Auto Turntable Mode
|
|
Tracking Methods
|
Marker, Global Marker
|
Marker, Global Marker, Feature
|
|
Outdoor Scanning
|
No
|
No
|
|
3D Light Source
|
30 Blue Cross Laser Lines
15 Blue Parallel Laser Lines
1 Blue Single Laser Line
|
34 Blue Cross Laser Lines
15 Blue Parallel Laser Lines
1 Blue Single Laser Line
62 Line Blue Full-field Structured Light
|
|
Fill Lights
|
12 Blue LEDs
|
12 Blue LEDs
|
|
CPU
|
4 core ARM, 2.0 GHz
|
4 core ARM, 2.0 GHz
|
|
Built-in Chip Computing
|
Depth Computing
|
Depth Computing
|
|
Buttons
|
4
|
4
|
|
Minimum PC Requirements
|
macOS
CPU: M3 Pro/M4
RAM ≥ 18GB
Windows
CPU: Intel i7 13th Gen or AMD Ryzen 7 5800
RAM ≥ 32GB
GPU: NVIDIA GeForce RTX 3060 (8GB)
Note:
① If you're unsure about the CPU configuration, please ensure that the CPU has cores≥8, threads≥16, and a base frequency ≥2.4GHz.
② Only in Laser Line Scanning modes, a dedicated graphics card is required for acceleration. AMD and MAC GPUs do not currently support acceleration.
|
macOS
CPU: M3 Pro/M4
RAM ≥ 18GB
Windows
CPU: Intel i7 13th Gen or AMD Ryzen 7 5800
RAM ≥ 32GB
GPU: NVIDIA GeForce RTX 3060 (8GB)
Note:
①If you're unsure about the CPU configuration, please ensure that the CPU has cores≥8, threads≥16, and a base frequency ≥2.4GHz.
② Only in Laser Line Scanning modes, a dedicated graphics card is required for acceleration. AMD and MAC GPUs do not currently support acceleration.
|
|
Recommended PC Requirements
|
macOS
CPU: M4 Pro or better
RAM ≥ 24GB
Windows
CPU: Intel i9 12th Gen or better
RAM ≥ 64GB
GPU: NVIDIA RTX 4060 (8 GB) or better
|
macOS
CPU: M4 Pro or better
RAM ≥ 24GB
Windows
CPU: Intel i9 12th Gen or better
RAM ≥ 64GB
GPU: NVIDIA RTX 4060 (8 GB) or better
|
|
Compatible Operating Systems
|
Windows 10/11 (64-bit), macOS 11.0(coming soon) or better
|
Windows 10/11 (64-bit), macOS 11.0(coming soon) or better
|
|
Output File Formats
|
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
|
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
|
|
Ready to Print 3D Models
|
✔
|
✔
|
|
Wi-Fi
|
6
|
6
|
|
Connector Type
|
USB Type-C to Type-C
|
USB Type-C to Type-C
|
|
Power Requirements
|
DC 12V, 3A
|
DC 12V, 3A
|
|
Scanner Weight
|
447 g
|
450 g
|
|
Dimensions (L x W x H)
|
211 × 94 × 47 mm
|
211 × 94 × 47 mm
|
|
Special Object Scanning
|
Please use scanning spray when scanning
transparent or specular surfaces.
|
Please use scanning spray when scanning
transparent or specular surfaces.
|
|
User Recalibration
|
Yes
|
Yes
|
|
Supported Accessories
|
Marker Block Kit, Mobile Kit (3rd Gen)
|
Marker Block Kit, Mobile Kit (3rd Gen)，Dual-axis Turntable
|
|
Notes
|
1. Precision is how close repeated measurements of the same object at a single angle are to each other. Accuracy is how close a measured value at a single angle is to the actual (true) value. They were both acquired in a controlled lab environment. Actual results might vary, subject to the operation environment.
2. Class 1 Laser Safety Tips:
1) The product uses a Class 1 laser projector. Avoid looking directly at it at close range! Please refer to the Class 1 laser standard document for details.
2) To prevent laser reflection, avoid placing reflective surfaces like mirrors or glass in the path of the laser beam.
3. This product has flashing lights, which may not be suitable for people with photosensitive epilepsy.
4. If you're unsure about the CPU configuration, please ensure that the CPU has cores≥8, threads≥16, and a base frequency ≥2.4GHz.
|
1. Precision is how close repeated measurements of the same object at a single angle are to each other. Accuracy is how close a measured value at a single angle is to the actual (true) value. They were both acquired in a controlled lab environment. Actual results might vary, subject to the operation environment.
2. Class 2M Laser Safety Tips:
(1) The product uses a Class 2M laser projector. Avoid looking directly at it at close range! Please refer to the Class 2M laser standard document for details.
(2) To avoid retina damage, don't look directly into the laser beam through optical instruments capable of magnifying it (e.g., telescopes, and camera lenses).
(3) To prevent laser reflection, avoid placing reflective surfaces like mirrors or glass in the path of the laser beam.
3. This product has flashing lights, which may not be suitable for people with photosensitive epilepsy.
4. If you're unsure about the CPU configuration, please ensure that the CPU has cores≥8, threads≥16, and a base frequency ≥2.4GHz.
|
Contenu de la Boîte
MetroY
MetroY Scanner 3D
Câble USB Type-C vers Type-C
Adaptateur secteur*
Marqueurs
Carte d'Étalonnage
Étui de transport
MetroY Pro
MetroY Pro Scanner 3D
Câble USB Type-C vers Type-C
Adaptateur secteur*
Marqueurs
Carte d'Étalonnage
Étui de transport
Trépied
Plateau Tournant à Double Axe
Buste de Test
Kit mobile (3ème génération)
Remarques:
L'adaptateur secteur peut varier en fonction du pays ou de la région.
